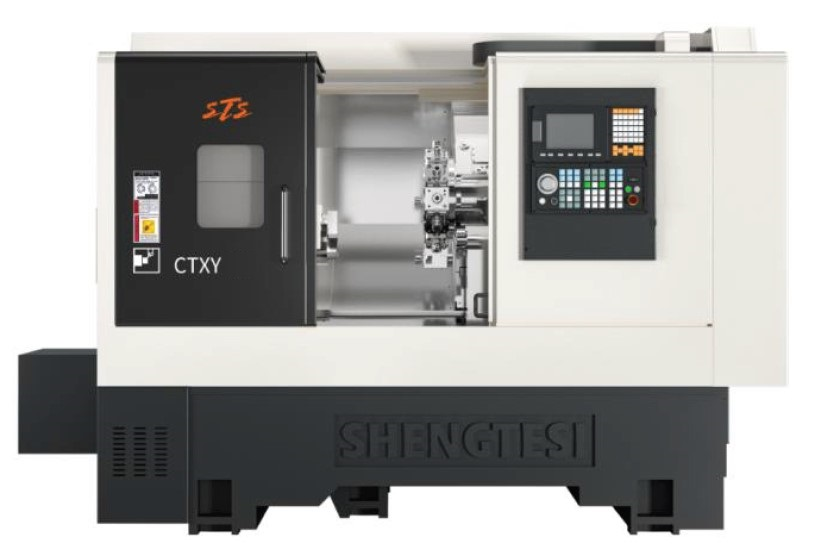

Токарный автомат с ЧПУ STS CTXY52
Станки с числовым программным управлением (ЧПУ) серии CT отличаются наклонной станиной и оснащены револьверной головкой, способной удерживать до 12 инструментов. Также они оборудованы программируемой задней бабкой. Эти станки предназначены для обработки заготовок с диаметром до 380 мм и прутков до 71 мм. Они идеально подходят для производства единичных изделий, мелкосерийного и серийного производства.
Преимущества STS CTXY52
- Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
- Угол наклона станины 45° обеспечивает эффективный отвод стружки и удобство для работы оператора
- Револьверная головка на 12 позиций
- Полная защита направляющих и ШВП в рабочей зоне
- Программируемая задняя бабка
Компоненты станка STS CTXY52
- ЧПУ SYNTEC 22TA
- Моторы/приводы по осям X/Z YASKAWA
- Мотор/привод шпинделя CTB / SYNTEC
- ШВП по осям X/Z THK / PMI
- Направляющие по осям X/Z THK / PMI
- Револьверная головка SAUTER
- Гидравлический патрон Тайвань
Стандартная комплектация STS CTXY52
- Система ЧПУ SYNTEC 22TA;
- 3-кулачковый патрон 8”;
- Программируемая задняя бабка;
- Гидравлическая станция;
- Система подачи СОЖ;
- Автоматическая смазка направляющих;
- Поддон для стружки;
- Освещение рабочей зоны;
- Сигнальная лампа 3 цв.;
- Ловушка для деталей;
- Конвейер стружки;
- Кондиционер электрошкафа;
- Устройство измерение инструмента, Renishaw
- Комплект инструментальных блоков:
- Масляный скиммер
- Блок для наружного точения – 4 шт.;
- Блок для торцевого точения – 1 шт.;
- Блок для расточного инструмента – 3 шт.;
- Блок приводной осевой – 2 шт.;
- Блок приводной угловой – 2 шт;
Дополнительные опции STS CTXY52
- Автоматический магазин-загрузчик прутков (барфидер)
- Ø прутков 5-66 мм
- Длина прутка 1500 мм
- Лоток для прутков 600 мм (10 прутков Ø60 мм)
- Масса 245 кг
- Потребляемая мощность 1 кВт
Станки с числовым программным управлением (ЧПУ) серии CT отличаются наклонной станиной и оснащены револьверной головкой, способной удерживать до 12 инструментов. Также они оборудованы программируемой задней бабкой. Эти станки предназначены для обработки заготовок с диаметром до 380 мм и прутков до 71 мм. Они идеально подходят для производства единичных изделий, мелкосерийного и серийного производства.
Технические характеристики STS CTXY52
| Модель | CTXY52 |
| Чпу | SYNTEC 22TA |
| Рабочая зона | |
| Диаметр над станиной | Ø700 мм |
| Диаметр точения | Ø350 мм |
| Длина точения | 550 мм |
| Перемещение по x | 200 мм |
| Перемещение по z | 550 мм |
| Перемещение по y | ±45 мм |
| Шпиндель | |
| Патрон гидравлический | 8” |
| Диаметр отверстия шпинделя | Ø62 мм |
| Макс. диаметр прутка | Ø51 мм |
| Частота вращения | 3500 об/мин |
| Мощность двигателя | 11 кВт |
| Конец шпинделя | А2-6 |
| Револьверная головка | |
| Кол-во позиций / в т.ч. приводных | 12 / 12 |
| Оправки осевых инструментов | Ø25 мм |
| Сечение токарных державок | 20х20 мм |
| Частота вращения приводных инструментов | 4000 об/мин |
| Мощность привода инструментов | 2.9 кВт |
| Задняя бабка | |
| Перемещение задней бабки | 500 мм |
| Конус задней бабки | МК5 |
| Приводы подач | |
| Мощность двигателей по x/z | 1.8 кВт |
| Быстрые подачи по x/z | 25 м/мин |
| Показатели точности | |
| Позиционирование по осям x/z | 0.01 мм |
| Повторяемость по осям x/z | ±0.0025 мм |
| Биение конца шпинделя | 0.003 мм |
| Прочие | |
| Масса станка | 4600 кг |

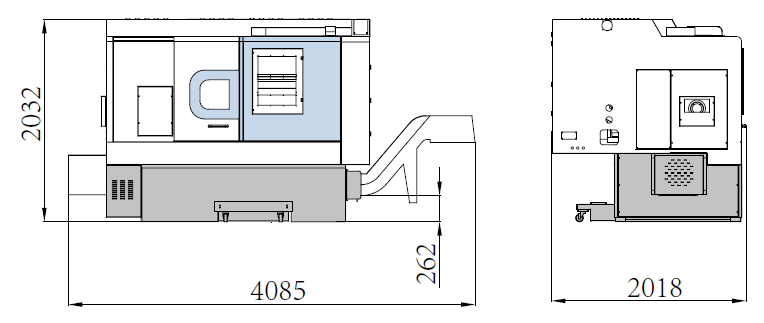

| Размеры | 4085 х 2018 х 2038 мм |
