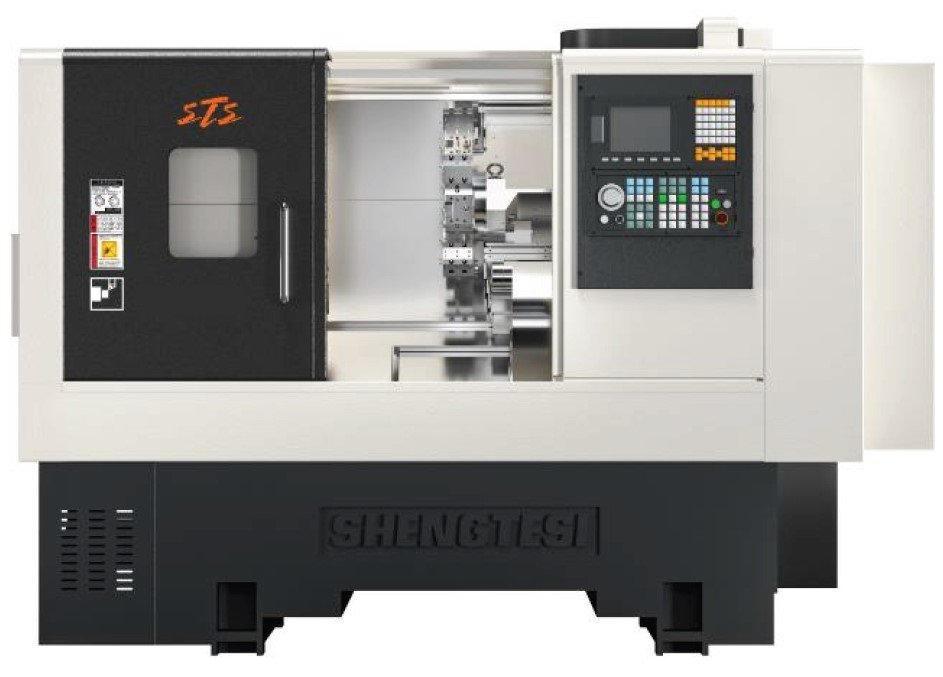

Токарный автомат с ЧПУ STS CT52-750
Станки с числовым программным управлением (ЧПУ) серии CT отличаются наклонной станиной и оснащены револьверной головкой, способной удерживать до 12 инструментов. Также они оборудованы программируемой задней бабкой. Эти станки предназначены для обработки заготовок с диаметром до 380 мм и прутков до 71 мм. Они идеально подходят для производства единичных изделий, мелкосерийного и серийного производства.
Преимущества STS CT52-750
- Литая станина из чугуна с высокими антивибрационными характеристиками и жесткостью
- Угол наклона станины 30° обеспечивает эффективный отвод стружки и удобство для работы оператора

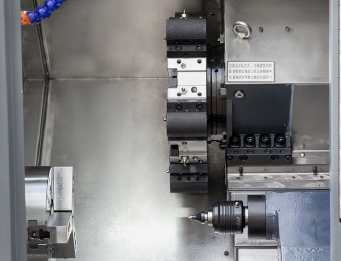

- Револьверная головка на 12 позиций
- Полная защита направляющих и ШВП в рабочей зоне
- Программируемая задняя бабка
Стандартная комплектация STS CT52-750
- ЧПУ SYNTEC 22TA
- Моторы/приводы по осям X/Z YASKAWA
- Мотор/привод шпинделя CTB
- ШВП по осям X/Z PMI
- Направляющие по осям X/Z PMI
- Подшипники шпинделя NSK/NTN/KOYO
- Гидравлический патрон Тайвань
- Ловушка для деталей
- Конвейер стружк
Дополнительные опции STS CT52-750

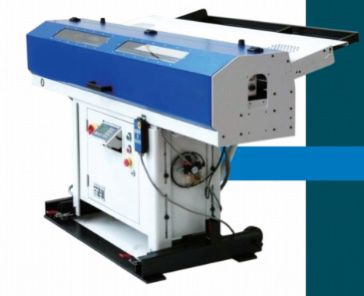

1. Автоматический магазин-загрузчик прутков (барфидер)
- Ø прутков 5-66 мм
- Длина прутка 1500 мм
- Лоток для прутков 600 мм (10 прутков Ø60 мм)
- Масса 245 кг
- Потребляемая мощность 1 кВт

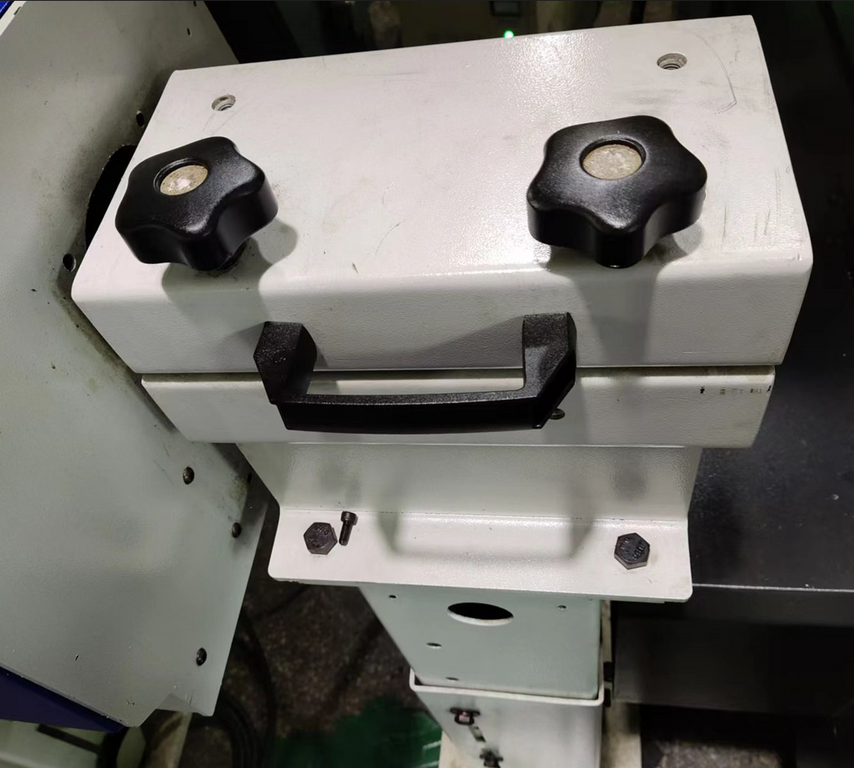

2. Промежуточная стойка барфидера для поддержки прутков

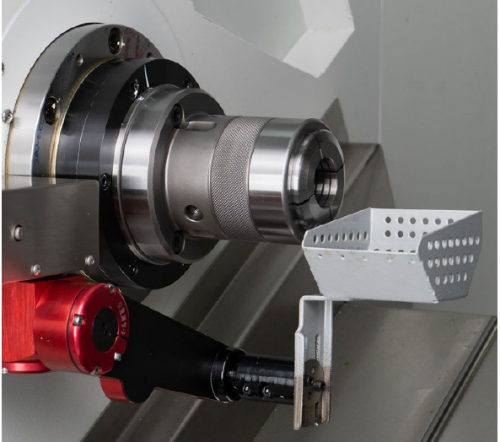

3. Устройство измерения инструмента, Renishaw
Станки с числовым программным управлением (ЧПУ) серии CT отличаются наклонной станиной и оснащены револьверной головкой, способной удерживать до 12 инструментов. Также они оборудованы программируемой задней бабкой. Эти станки предназначены для обработки заготовок с диаметром до 380 мм и прутков до 71 мм. Они идеально подходят для производства единичных изделий, мелкосерийного и серийного производства.
Технические характеристики STS CT52-750
| Модель | CT52-750 |
| Чпу | SYNTEC 22TA |
| Рабочая зона | |
| Диаметр над станиной | Ø740 мм |
| Диаметр точения | Ø500 мм |
| Длина точения | 750 мм |
| Перемещение по x | 280 мм |
| Перемещение по z | 780 мм |
| Шпиндель | |

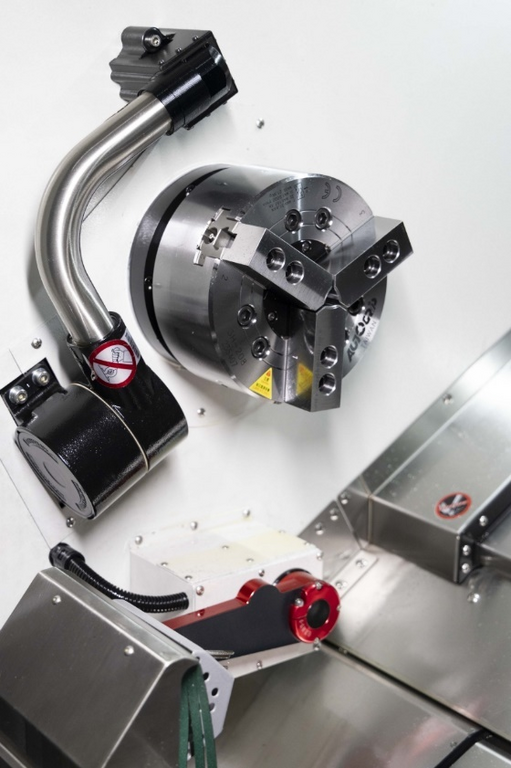

| Патрон гидравлический | 10” |
| Диаметр отверстия шпинделя | Ø92 мм |
| Макс. диаметр прутка | Ø75 мм |
| Частота вращения | 3000 об/мин |
| Мощность двигателя | 18.5 кВт |
| Конец шпинделя | А2-8 |
| Револьверная головка | |
| Кол-во позиций / в т.ч. приводных | 12 / - |
| Оправки осевых инструментов | Ø25 мм |
| Сечение токарных державок | 20х20 мм |
| Задняя бабка | |
| Перемещение задней бабки | 650 мм |
| Конус задней бабки | МК5 |
| Приводы подач | |
| Мощность двигателей по x/z | 1.3 кВт |
| Быстрые подачи по x/z | 25 м/мин |
| Показатели точности | |
| Позиционирование по осям x/z | 0.01 мм |
| Повторяемость по осям x/z | ±0.0025 мм |
| Биение конца шпинделя | 0.003 мм |
| Прочие | |
| Масса станка | 5200 кг |
| Размеры | 3300 х 2050 х 2150 мм |
