Токарные обрабатывающие центры SPECTR TC TС-3500
(голосов 0)
Артикул: 10024384ts_3500 Код товара: 105528
На складе: много
Токарные обрабатывающие центры SPECTR серии TC предназначены для высокопроизводительной токарной обработки крупногабаритных деталей типа тел вращения: труб, валов, осей, фланцев и т.д., при тяжелых режимах резания. Токарные обрабатывающие центры SPECTR серии TC применяются во всех отраслях машиностроительной индустрии, нефтегазовой промышленности для обработки труб и крупногабаритных деталей.
Область применения SPECTR TC
Токарные обрабатывающие центры SPECTR серии TC применяются во всех отраслях машиностроительной индустрии, нефтегазовой промышленности для обработки труб и крупногабаритных деталей. Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение
Схемы обработки SPECTR TC
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности SPECTR TC
 |

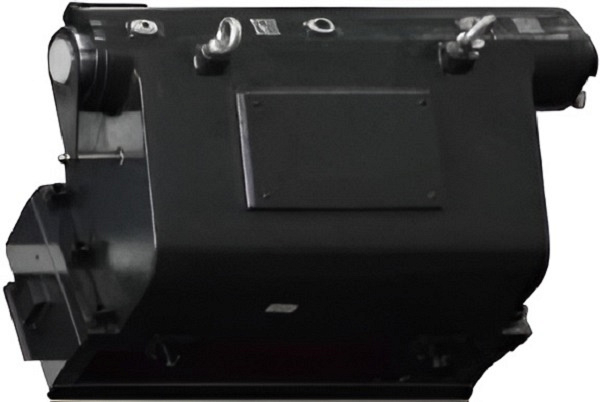

Цельнолитая станина Цельнолитая станина с углом наклона 45 градусов, изготовленная из чугуна марки HT300 по тайваньской технологии, рассчитана и оптимизирована по средствам анализа методом конечных элементов, для обеспечения превосходных характеристик поглощения вибраций, высокую точность и стабильность обработки. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Направляющие скольжения увеличенного сечения закалены и прецизионно отшлифованы. |
 |
Ручное шабрение Применение точного ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования. Точность обработки по ISO достигает 6-7 классов (IT6-IT7). |
 |
Двигатели подачи Fanuc (Япония) Оси X и Z оснащены высокопроизводительными двигателями подачи Fanuc (Япония) с крутящим моментом 27 Нм. ШВП от THK (Япония) с двойным преднатягом исполнены в соответствии с классом точности C3. Диаметр по оси X – 36 мм, по оси Z – 50 мм, шаг резьбы ШВП – 10 мм. |
 |

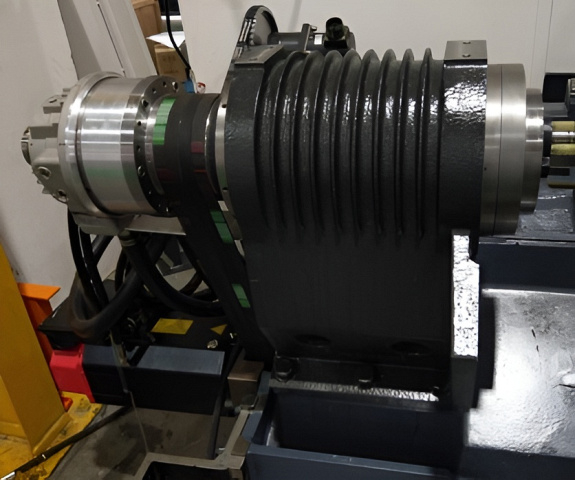

Шпинделя KASWIN (Южная Корея) Шпинделя – мощностью 22/26 кВт от KASWIN (Южная Корея). Сверхпрочная конструкция корпуса шпинделя, выполненная из цельного литья Meehanite, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников. Двухрядные цилиндрические роликовыми подшипниками спереди в сочетании с радиально-упорным двухрядным подшипником сзади, гарантируют высокую жесткость при обработке в тяжелых условиях и как следствие – отличное качество поверхности получаемых деталей. |
 |
Ремённой привод Станок в стандартной комплектации оснащается ремённым приводом, что оптимально по цене, крутящему моменту и удобству обслуживания. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc (Япония), обеспечивающим превосходную силу резания в тяжелых условиях. Ремень шкива типа PK используется для достижения низкого уровня вибрации и шума, а так же отличной шероховатости обрабатываемой поверхности при высоких скоростях вращения. Опционально возможна установки редуктора от ZF (Германия) с максимальным крутящим моментом 2288 Нм. |
 |

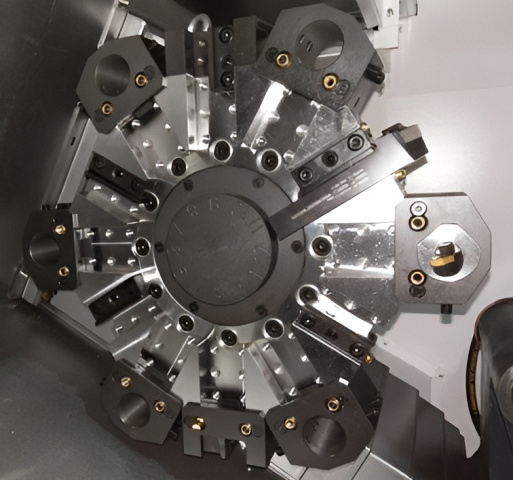

Револьверная головка Сервоприводная револьверная головка (статический инструмент, для моделей TС3500/TC3500L) с гидравлическим тормозом приводится в движение серводвигателем переменного тока с высоким крутящим моментом для быстрого вращения и повторяемости. Конструкция револьверной головки оснащена муфтой большого диаметра, обеспечивающей точное позиционирование и высокую силу зажима. |
 |

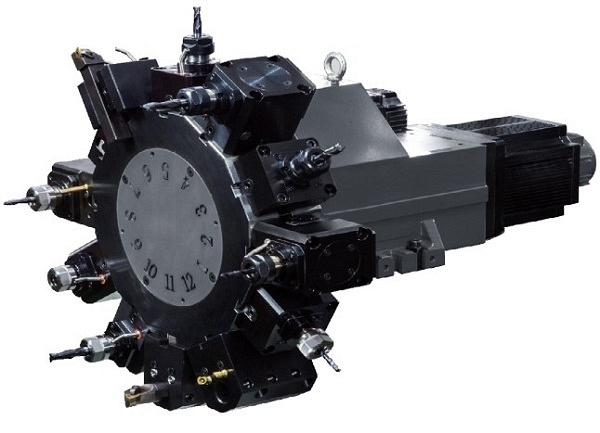

Приводной инструмент типа BMT 75 Револьверная головка с приводным инструментом типа BMT 75 (крепление на 4 болта) на 12 позиций (для моделей TС3500M/TC3500ML), оснащена двумя отдельными двигателями для индексации и фрезерования, что улучшает производительность обработки и сокращает время смены инструмента. |
 |
Гидравлическая программируема пиноль задней бабки Управляется М-кодом или педалью оператора, а перемещение самой бабки осуществляется приводом револьверной головки. Положение бабки задается в программе управления, оператору необходимо только указать параметры. Это позволяет удовлетворить все потребности автоматизированной обработки. |
Комплектация SPECTR TC
Стандартная
 |
ЧПУ FANUC 0i-TF (3 пакет) версии Plus В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF (3 пакет) версии Plus с дисплеем 10,4’: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком. |
 |
Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
 |
Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Возможны два исполнения – задняя выгрузка и боковая. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки |
Дополнительная
 |
Уловитель готовых деталей Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором. |
 |
Обдув патрона сжатым воздухом Снижает вспомогательное время при обработки вязких материалов образующих сливную стружку, исключает участие оператора для очистки рабочей зоны, оптимально влияет на производительность и автоматизацию в условиях серийного и массового производства. |
 |

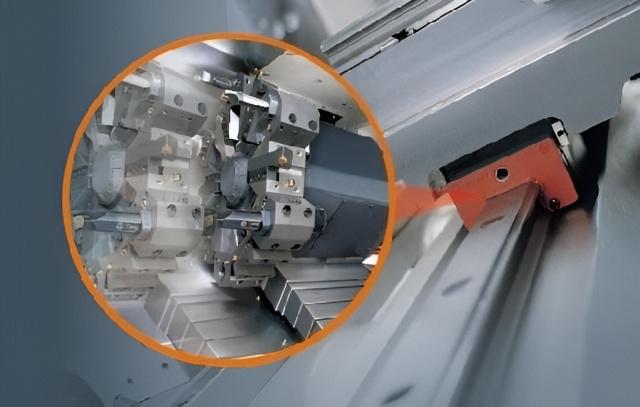

Система измерения инструмента HPMA (Renishaw) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки. Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную. |
 |
Программируемая задняя бабка с сервоприводом Перемещениями программируемой задней бабки управляют с помощью стойки ЧПУ для простоты установки и позиционирования. Сокращает время наладки и позволяет обрабатывать длинные детали в центрах. |
 |
Уловитель масляного тумана Удерживает частицы масла и СОЖ при использовании помпы СОЖ высокого давления, снижает уровень загрязнения рабочей зоны станка. |
Технические характеристики SPECTR TC
| Характеристика | Значение |
|---|---|
| ЦЕНА | 14 701 768 ₽ |
| Макс. диаметр вращения, мм | 790 |
| Макс. диаметр точения, мм | 600 |
| Макс. длина точения, мм | 1500 |
| Макс. диаметр прутка, мм | 115 |
| По оси X, мм | 340 |
| По оси Z, мм | 1600 |
| Конус | А2-11 |
| Частота вращения шпинделя, об/мин | 2 000 |
| Диаметр отверстия шпинделя, мм | 127 |
| Размер патрона, дюйм | 15” |
| Размер державки инструмента, мм | 32 |
| Размер державки расточного резца, мм | 60 |
| Перемещение задней бабки, мм | 120 |
| Конус пиноли задней бабки | МТ6 |
| Диаметр пиноли задней бабки, мм | 110 |
| Двигатель привода главного шпинделя, кВт | 22 / 26 |
| Крутящий момент главного шпинделя, Нм | 858 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Обороты приводного инструмента, об/мин | нет |
| Количество инструментов, шт. | 12 |
| Система ЧПУ | Fanuc |
| Угол наклона станины, град. | 45 |
| Тип направляющих | скольжения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Ускоренная подача по оси X, м/мин | 12 |
| Ускоренная подача по оси Z, м/мин | 12 |
| Точность позиционирования, мм | 0,01 / 0,01 |
| Повторяемость, мм | 0,006 / 0,01 |
| Длина, мм | 6050 |
| Ширина, мм | 2300 |
| Высота, мм | 2520 |
| Вес, кг | 11 000 |
