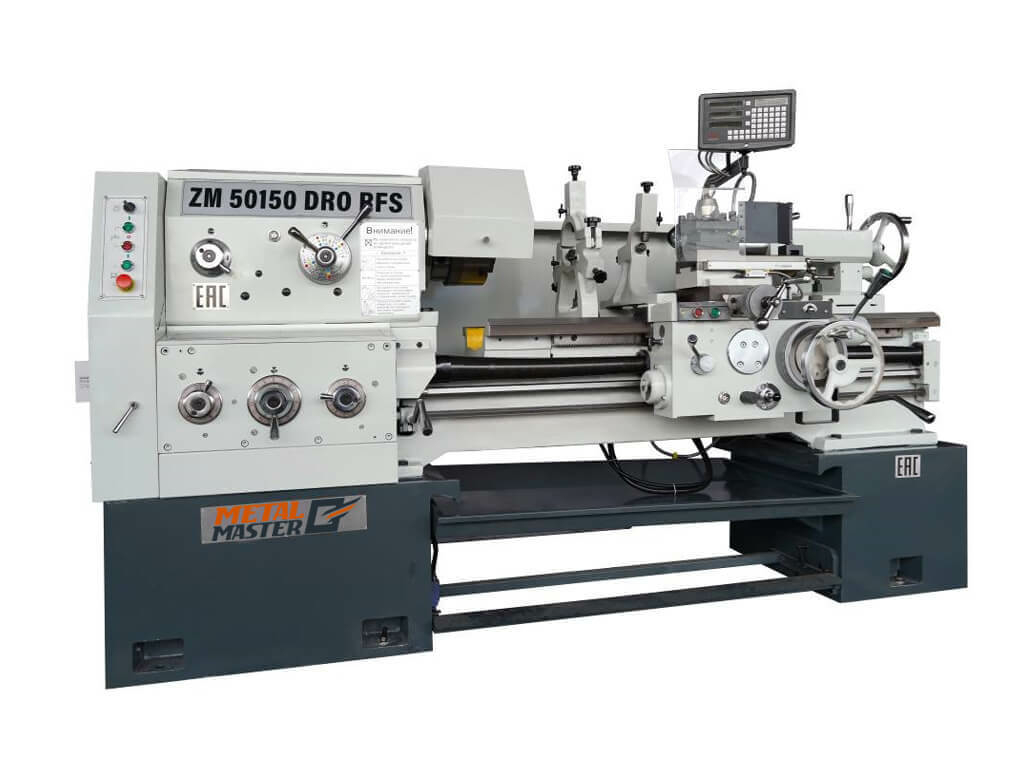

Токарно-винторезный станок Metal Master ZM 50150 DRO RFS

Токарно-винторезный станок Metal Master ZM 50150 DRO RFS предназначен для высокоточной обработки различных металлических заготовок, включая сталь, чугун, алюминий и другие сплавы. Этот станок идеально подходит для выполнения операций по точению, нарезанию резьбы, расточке и других токарных работ. Система DRO позволяет точно контролировать рабочие параметры, что делает процесс обработки более эффективным и предсказуемым.

Токарно-винторезный станок Metal Master ZM 50150 DRO RFS используется для выполнения широкого спектра операций, включая:

• Точение наружных и внутренних цилиндрических поверхностей;
• Нарезание резьбы различных типов (метрической, дюймовой и другие);
• Обработка торцевых и фасонных поверхностей;
• Расточка и другие высокоточными работы с металлами.

Преимущества

• Точная обработка: Цифровая система DRO обеспечивает высокую точность позиционирования и позволяет выполнять операции с минимальными допусками.
• Многофункциональность: Станок позволяет выполнять как простые, так и сложные операции, что делает его универсальным инструментом для производства.
• Повышенная производительность: Высокая мощность и надежность станка позволяют обрабатывать детали за короткое время, что увеличивает эффективность работы.
• Долговечность: Компактная и прочная конструкция обеспечивает длительный срок службы при постоянной нагрузке.
• Простота в эксплуатации: Интуитивно понятный интерфейс и надежная система управления делают станок удобным в эксплуатации для пользователей разного уровня квалификации.
• Цифровая система DRO: Обеспечивает точный контроль за движением инструмента и улучшает качество обработки.
• Мощный двигатель: Позволяет работать с различными металлами и сплавами, обеспечивая стабильную работу даже при высокой нагрузке.
• Возможность нарезания различных видов резьбы: Станок может нарезать как метрическую, так и дюймовую резьбу, что делает его подходящим для широкого круга задач.
• Регулировка скорости: Система регулировки скорости позволяет пользователю адаптировать работу станка в зависимости от типа обрабатываемого материала.

Сферы применения

Токарно-винторезный станок Metal Master ZM 50150 DRO RFS используется в различных отраслях, таких как:

• Машиностроение: Производство деталей для различного оборудования, машин и механизмов, требующих высокой точности обработки.
• Автомобильная промышленность: Изготовление автозапчастей и других металлических компонентов.
• Энергетика: Производство деталей для энергетических установок и оборудования, где требуется высокая прочность и точность.
• Металлообработка: Обработка различных металлических сплавов для создания инструментов и других изделий.
• Транспорт: Использование в производстве деталей для транспортных средств, таких как двигатели и другие важные компоненты.

Токарно-винторезный станок metal master zm 50150 dro rfs основные технические характеристики

Особенности

	Станок Metal Master ZM 50150 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
	Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

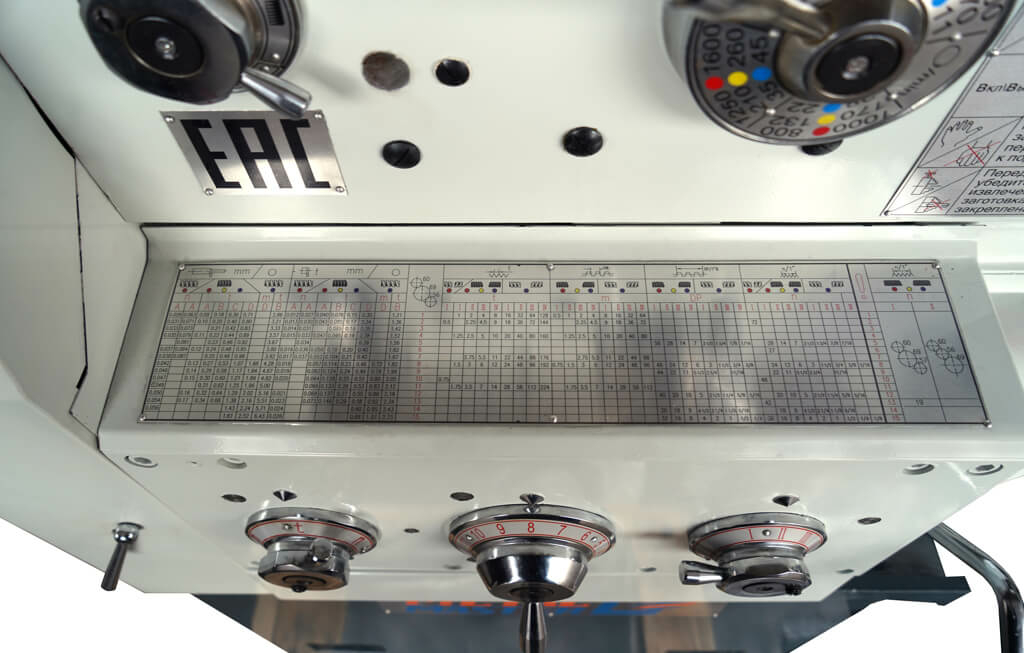

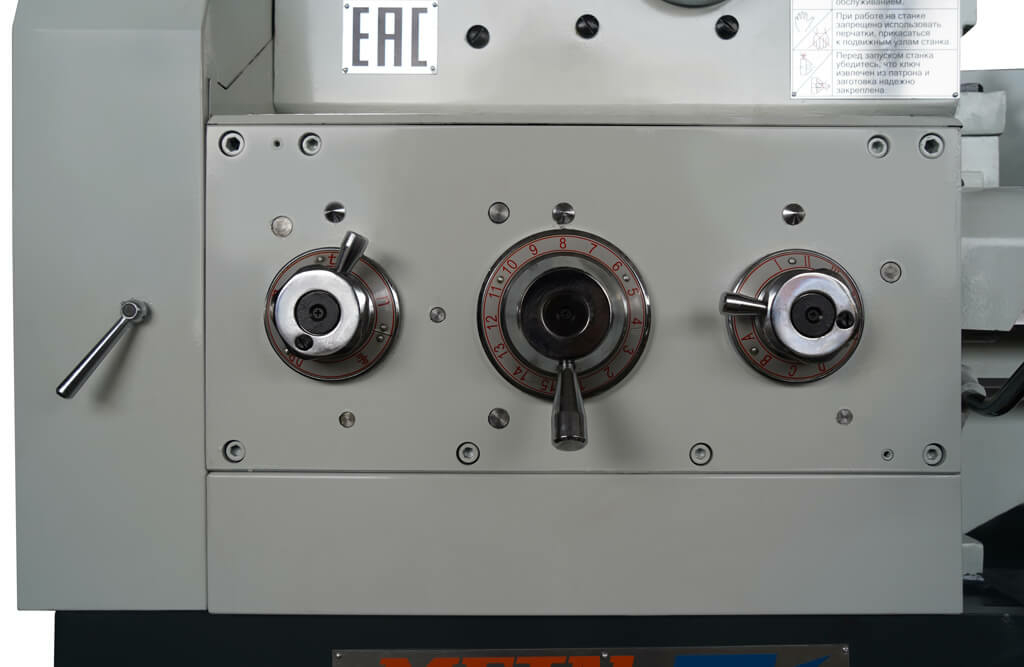

	Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
	В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

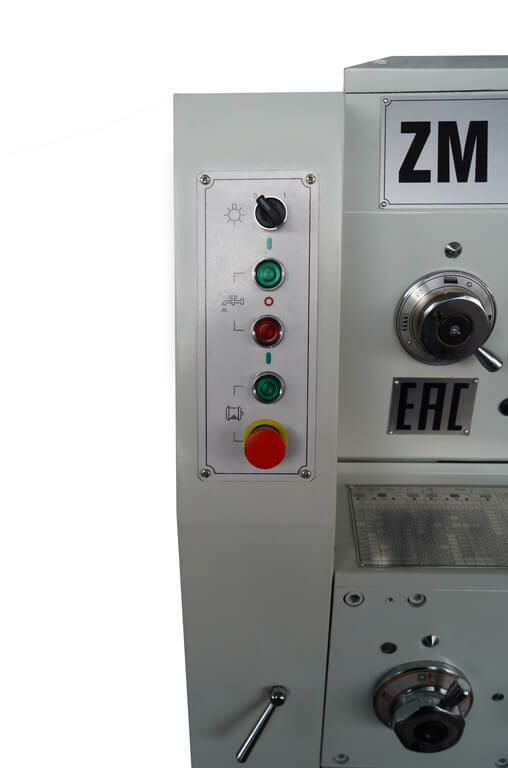

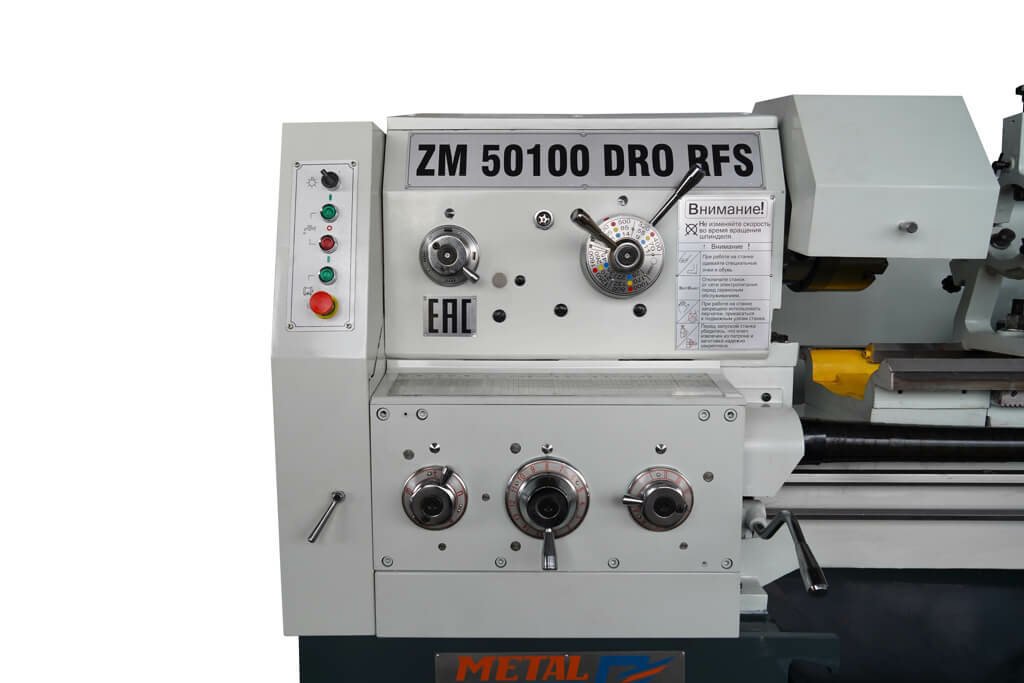

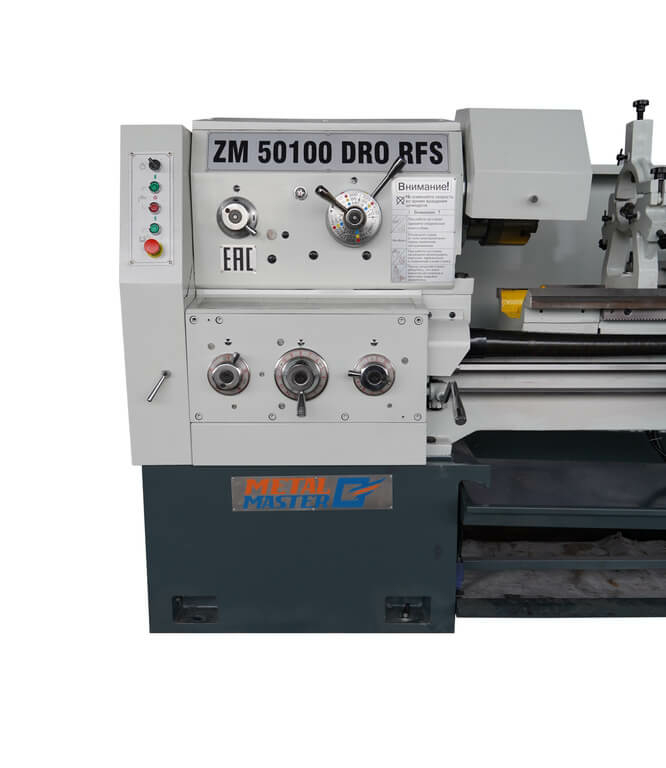

	На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.

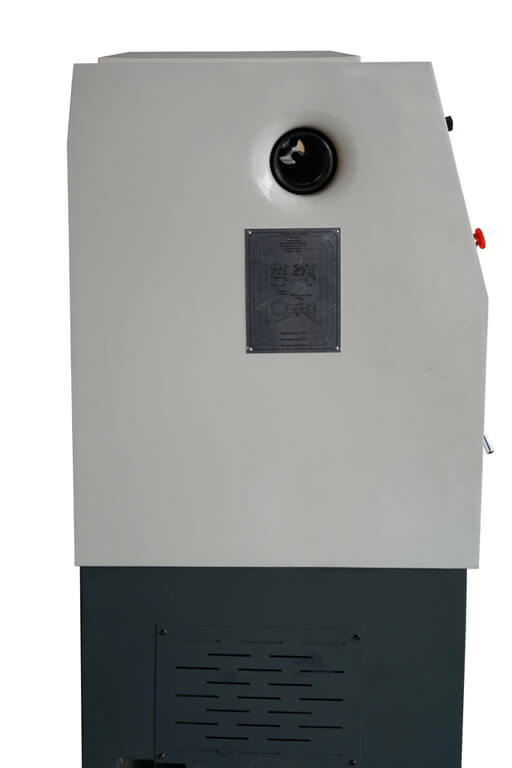

	Внутренний диаметр шпинделя составляет 82 мм.

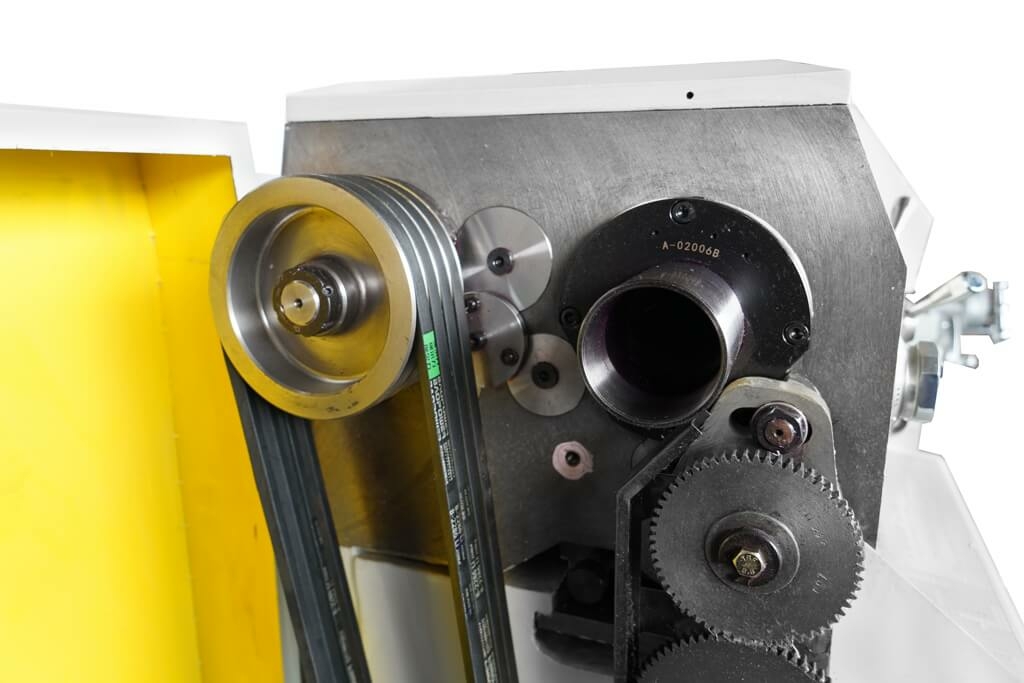

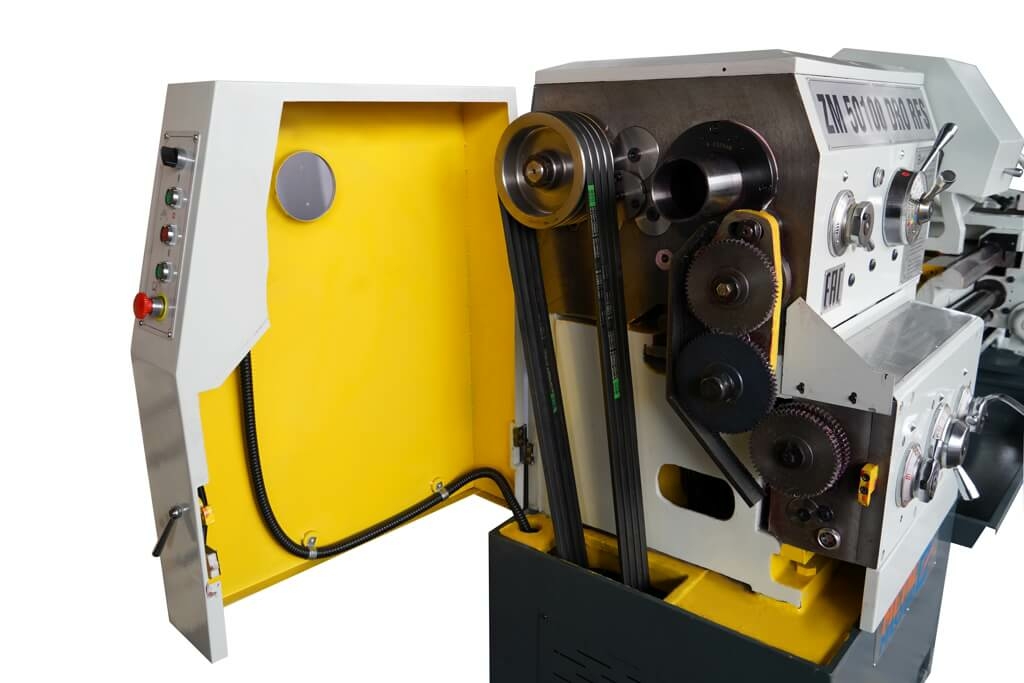

	Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

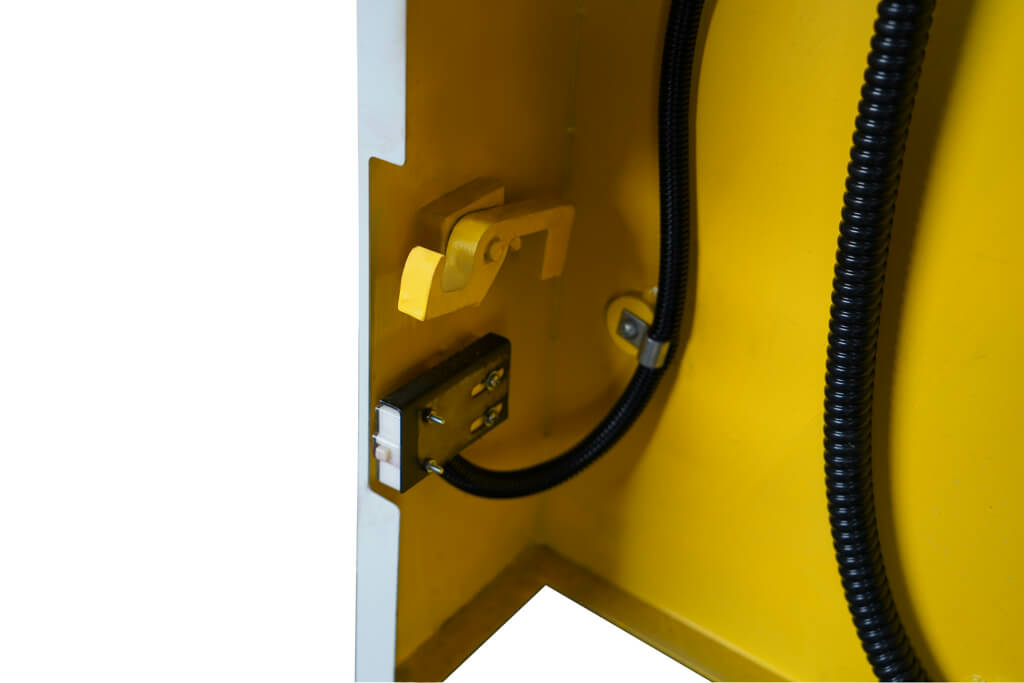

	Защитная крышка шпиндельной бабки оснащена концевым выключателем.

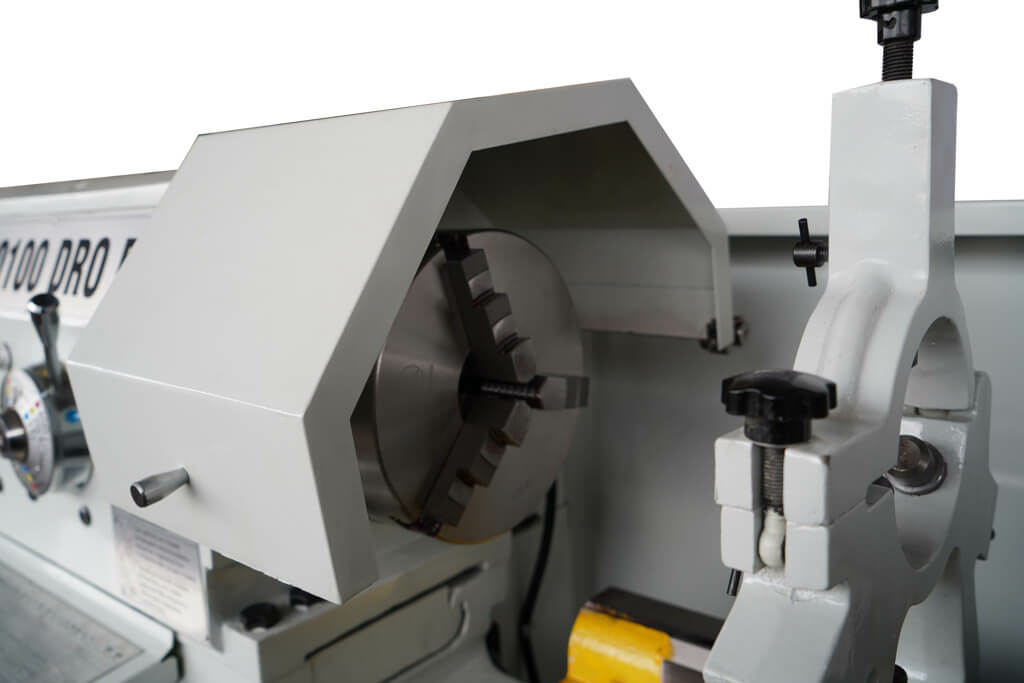

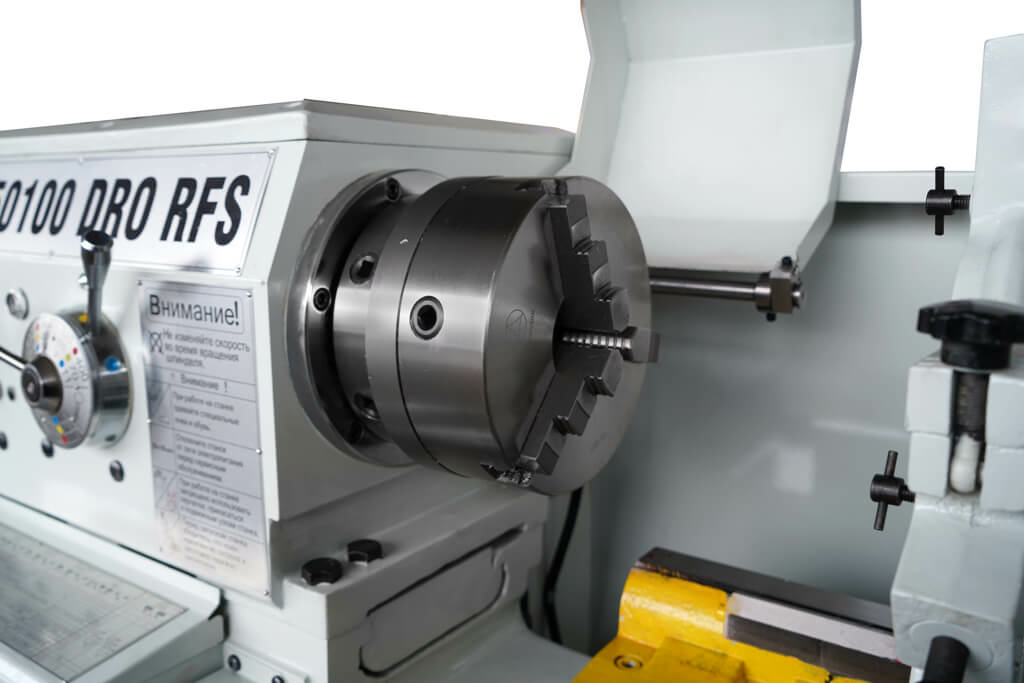

	Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.

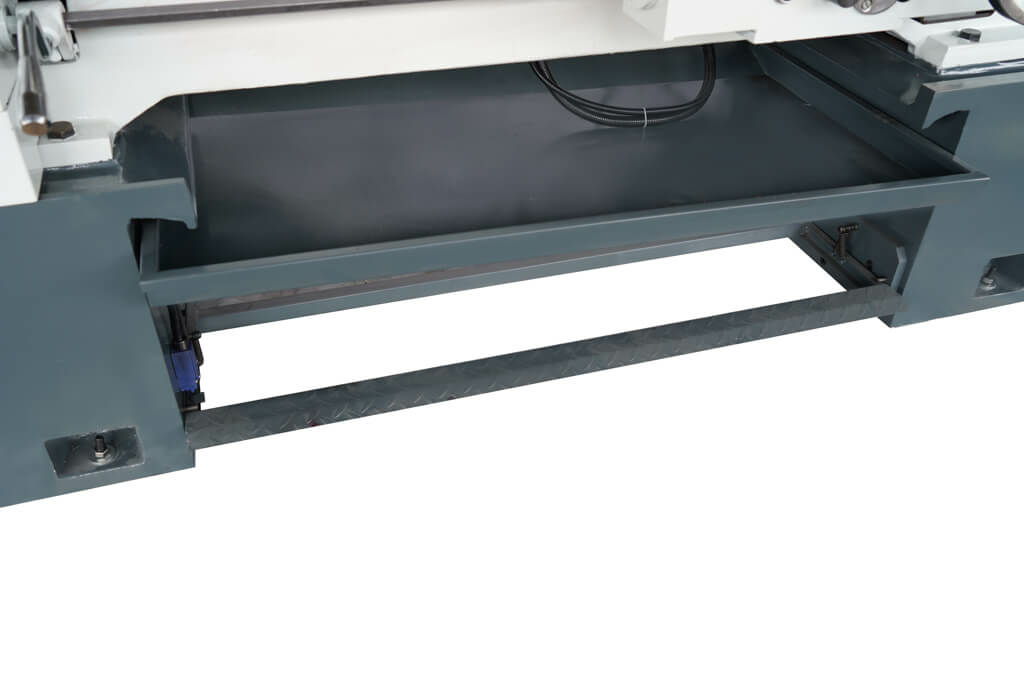

	В своей стандартной комплектации станок оснащен ножным тормозом.

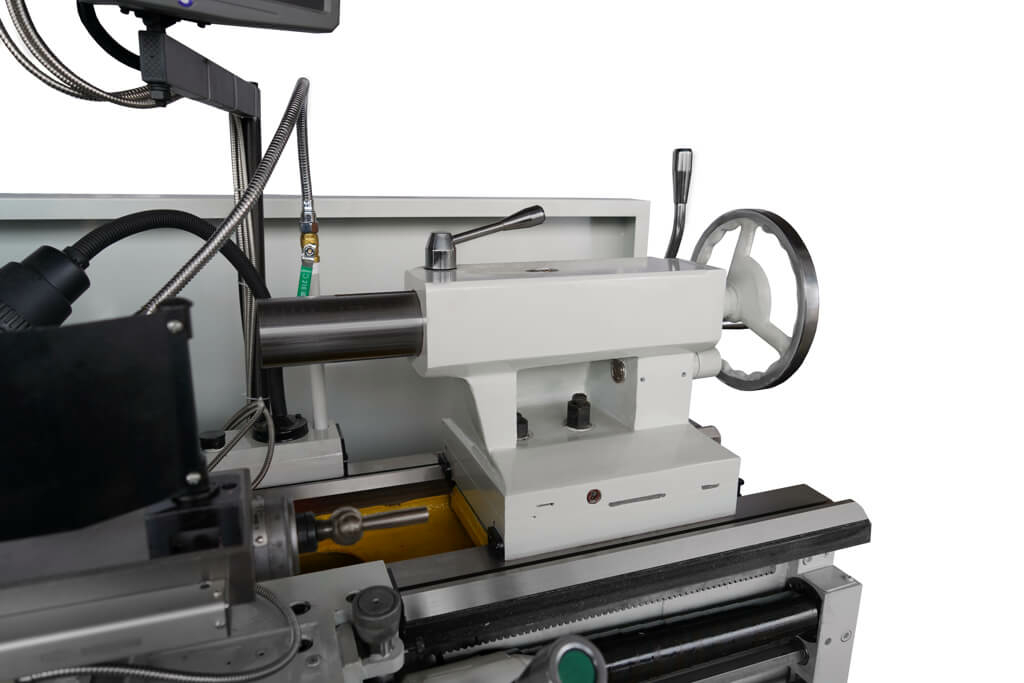

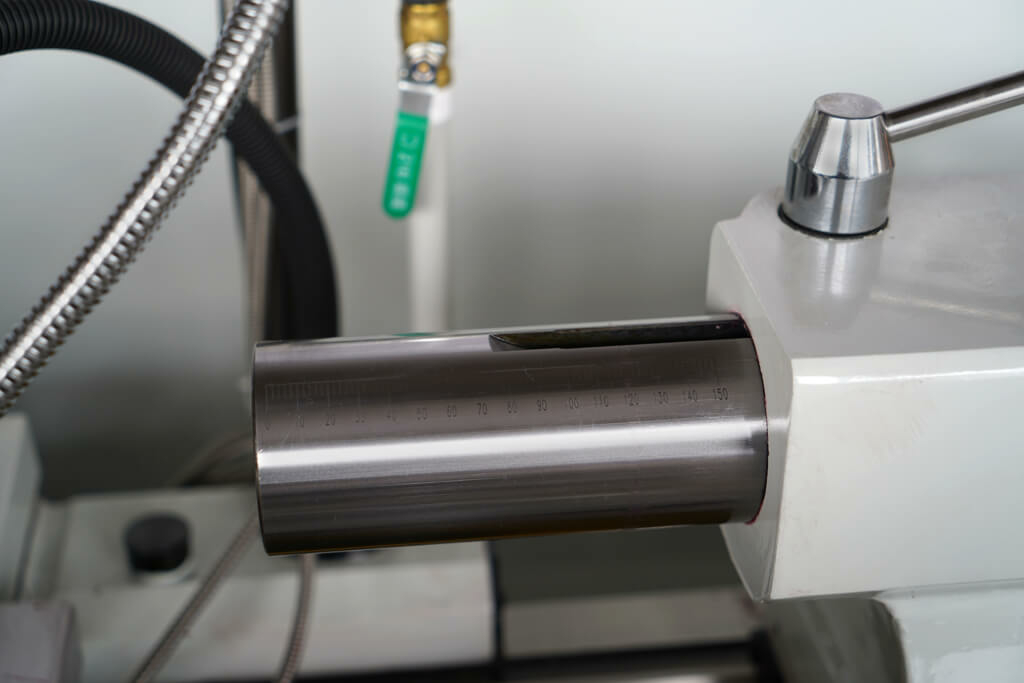

	Вылет пиноли задней бабки – 150 мм.

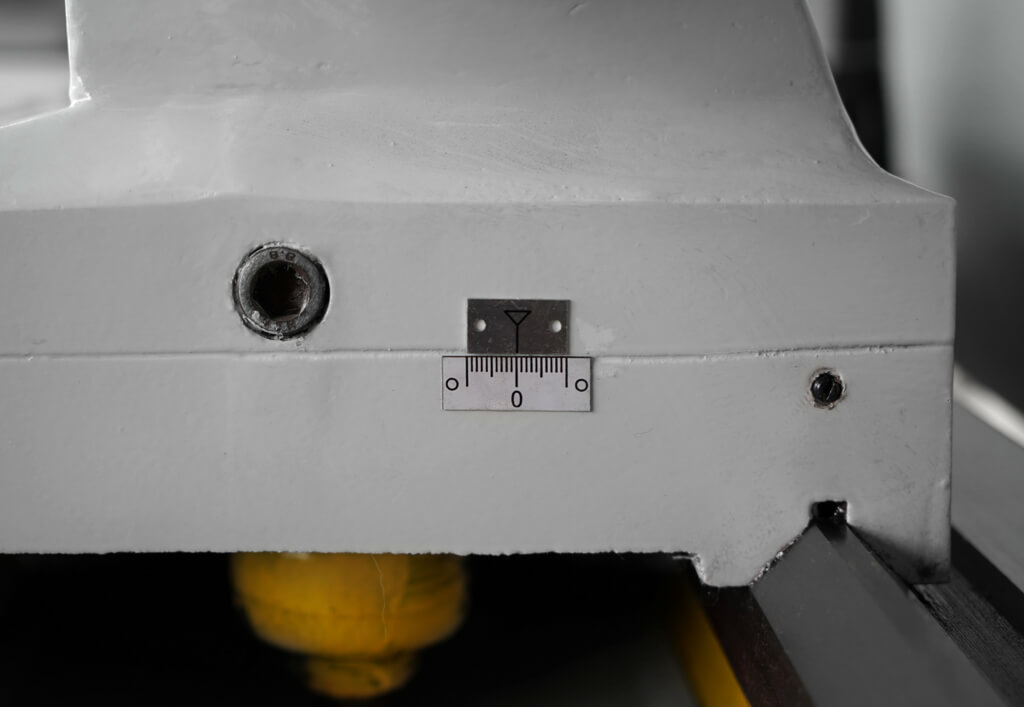

	Поперечное смещение задней бабки составляет ±10 мм.

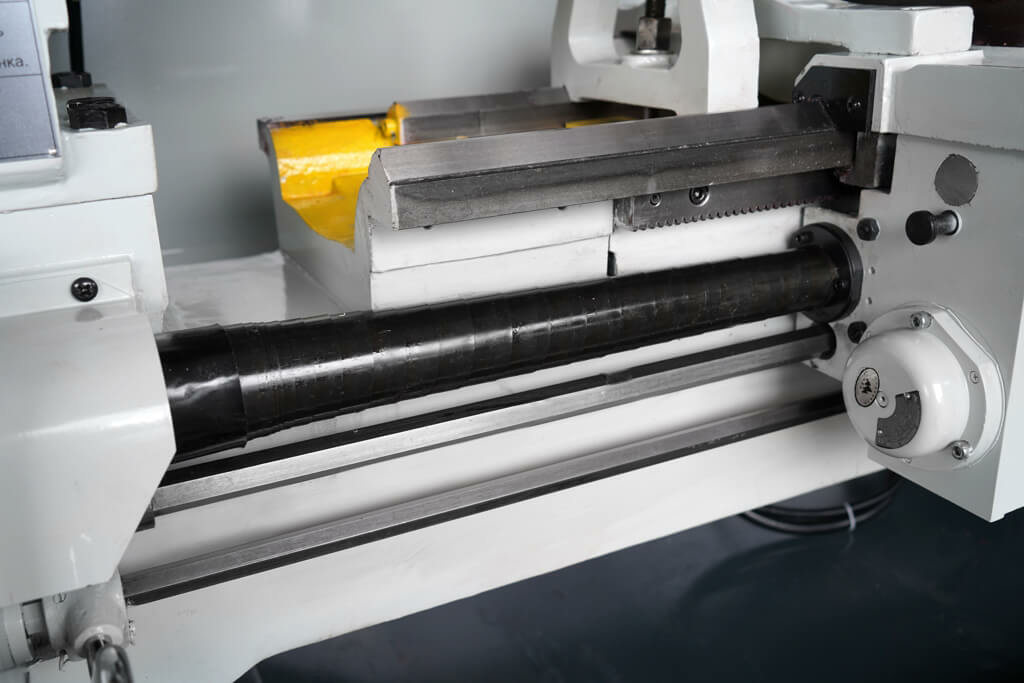

	На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

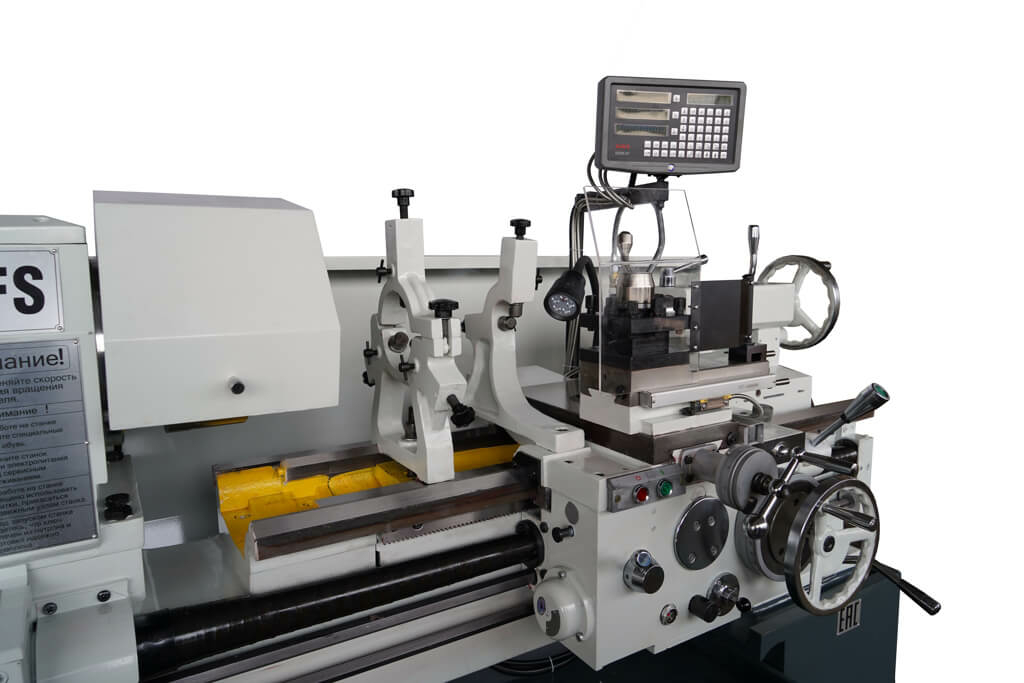

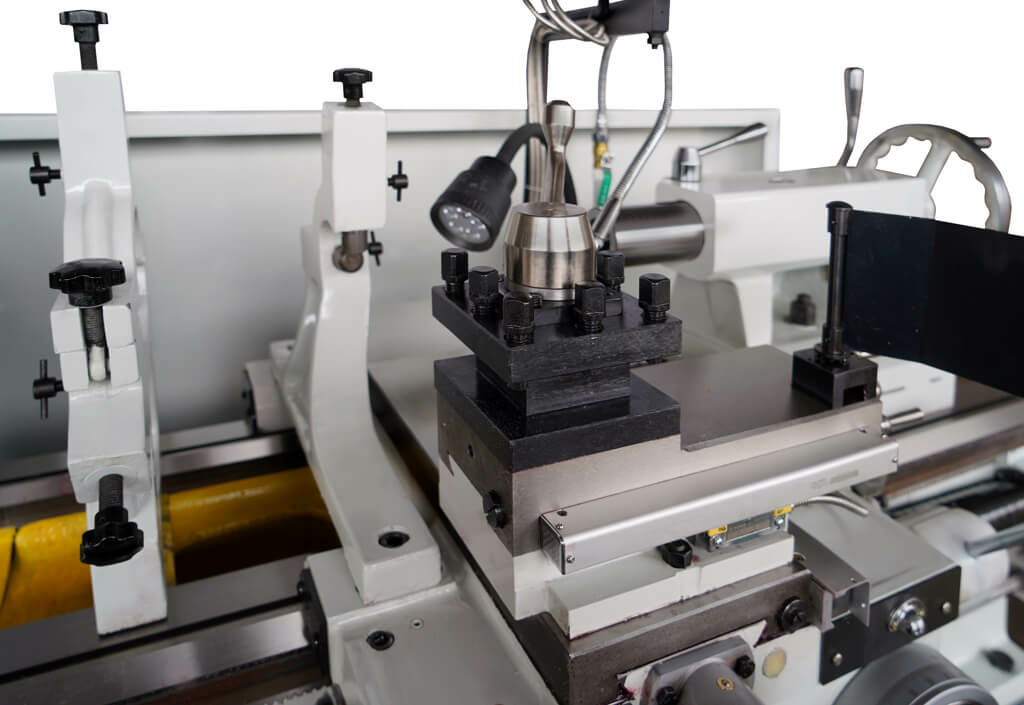

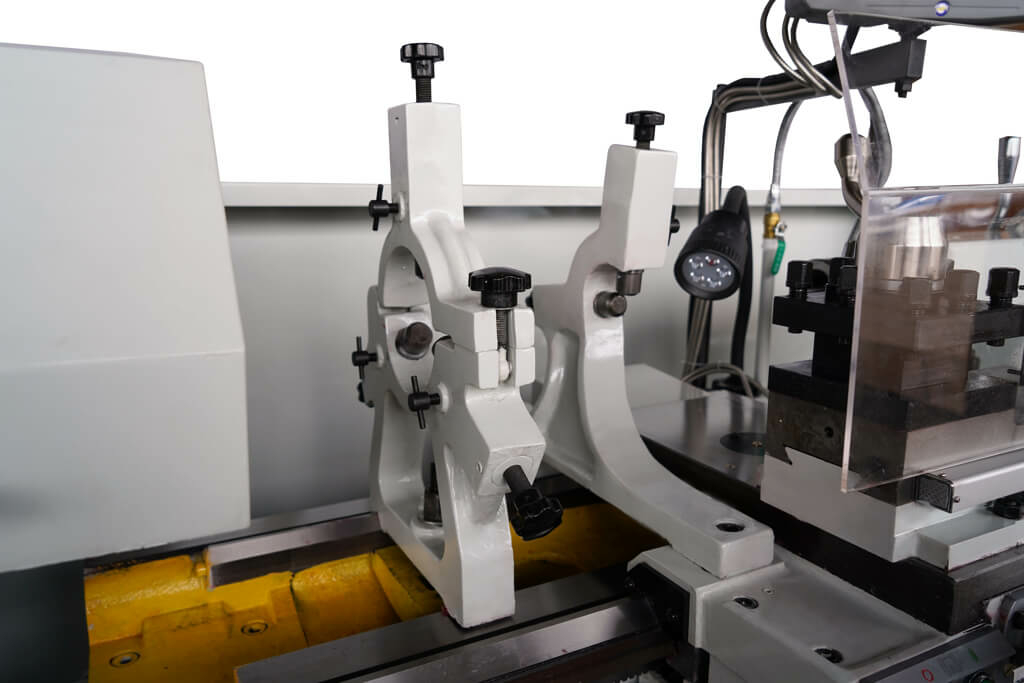

	Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 20~80 мм Диапазон неподвижного люнета 20~130 мм.

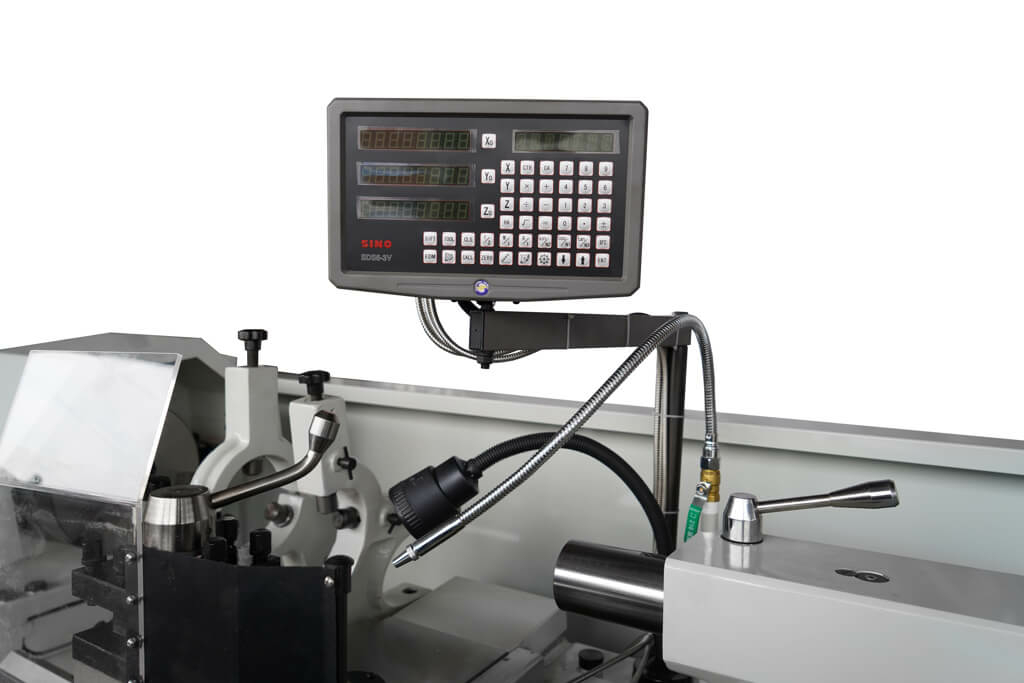

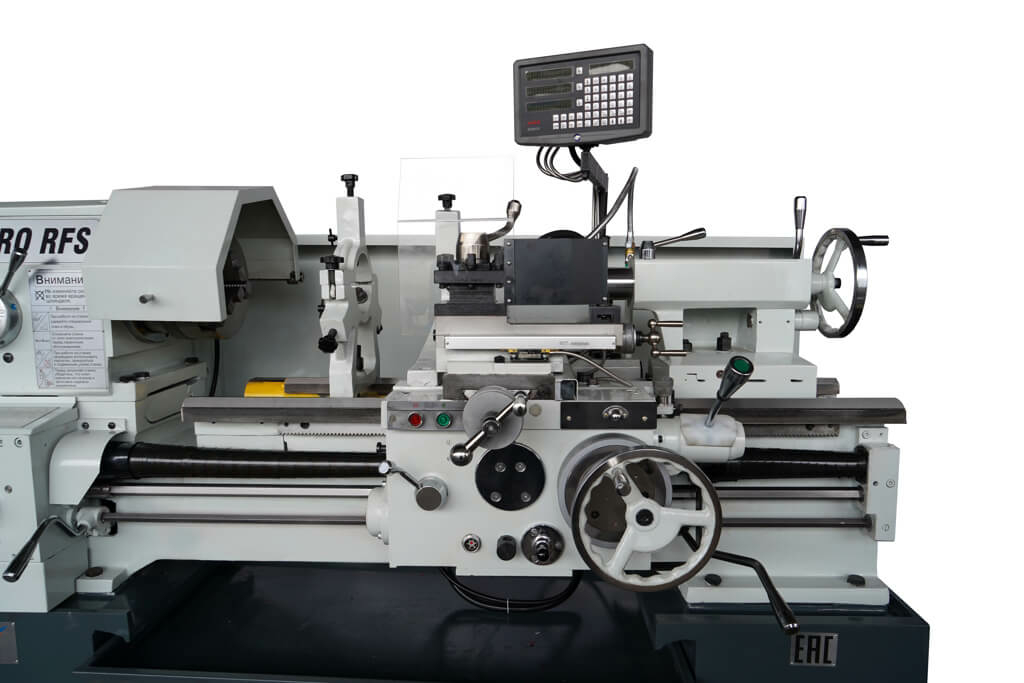

	Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

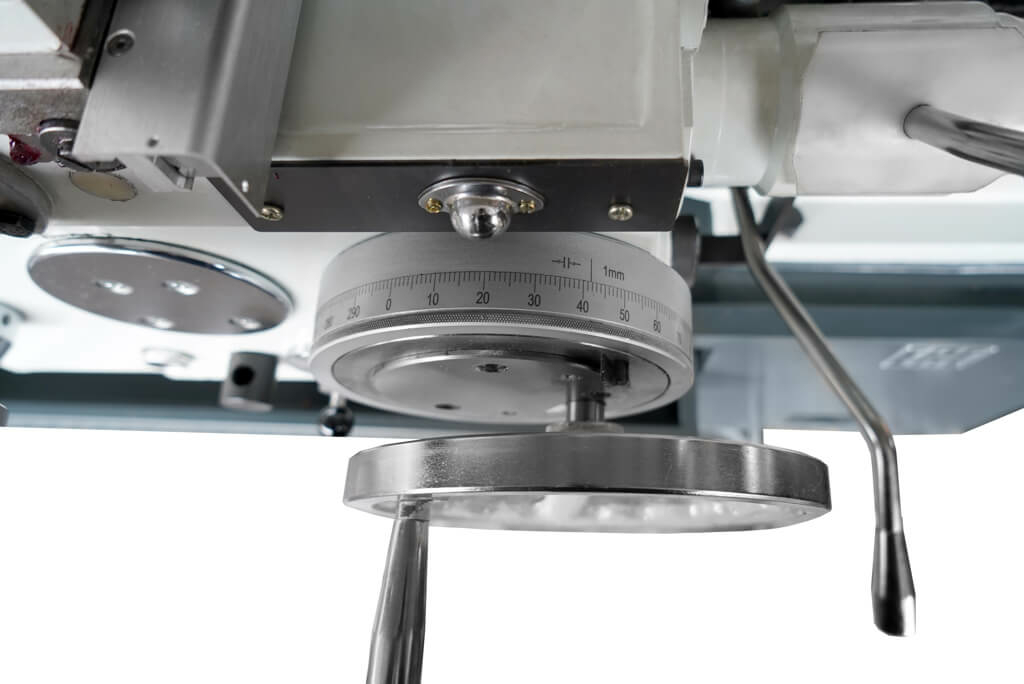

	Цена деления лимба продольной подачи составляет 1 мм.

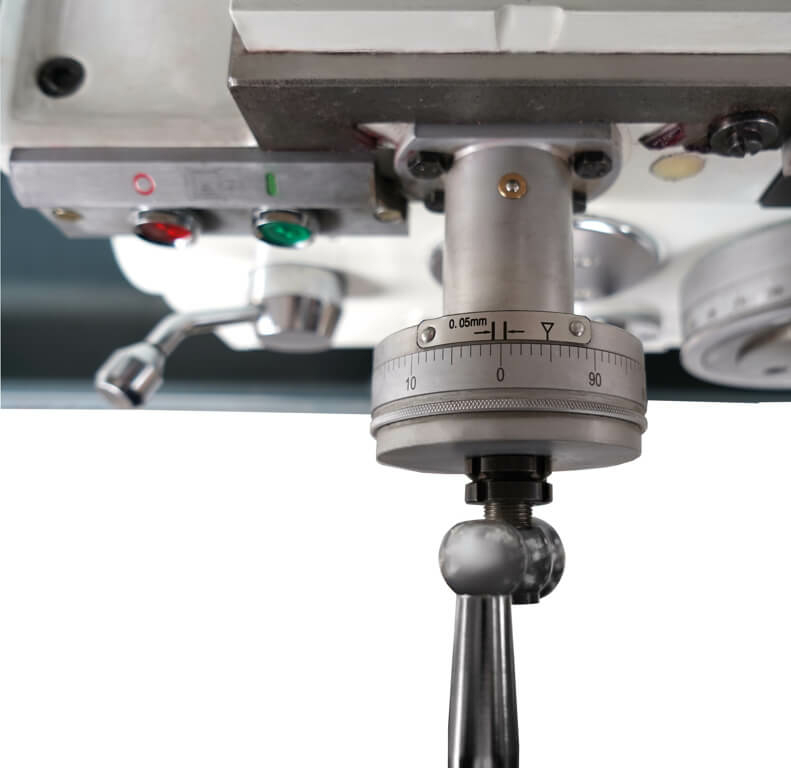

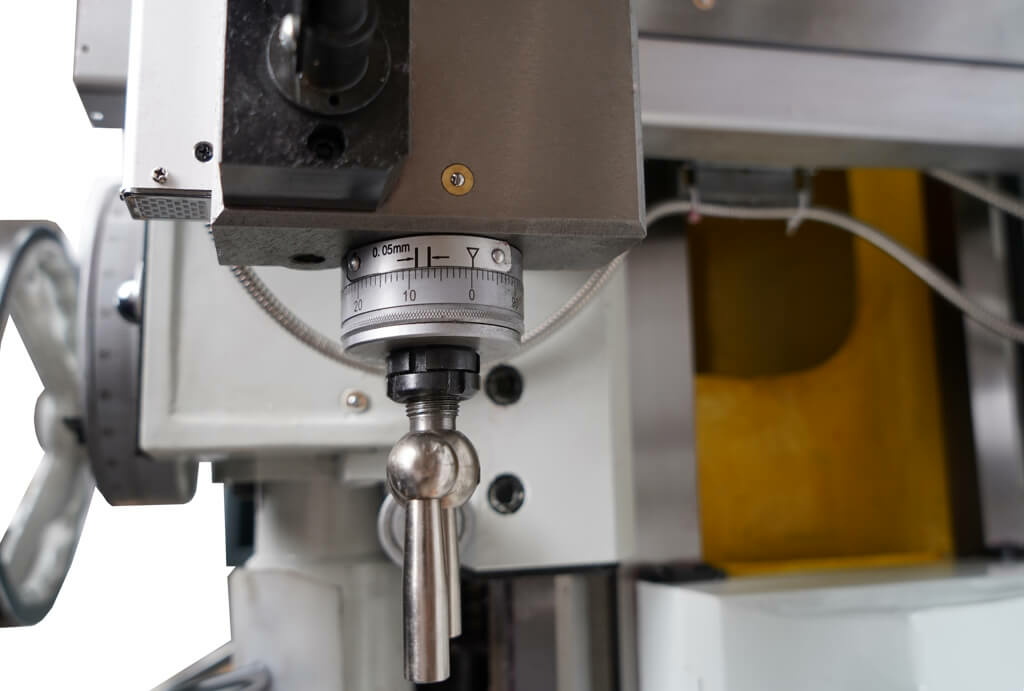

	Цена деления лимба поперечной подачи составляет 0,05 мм.

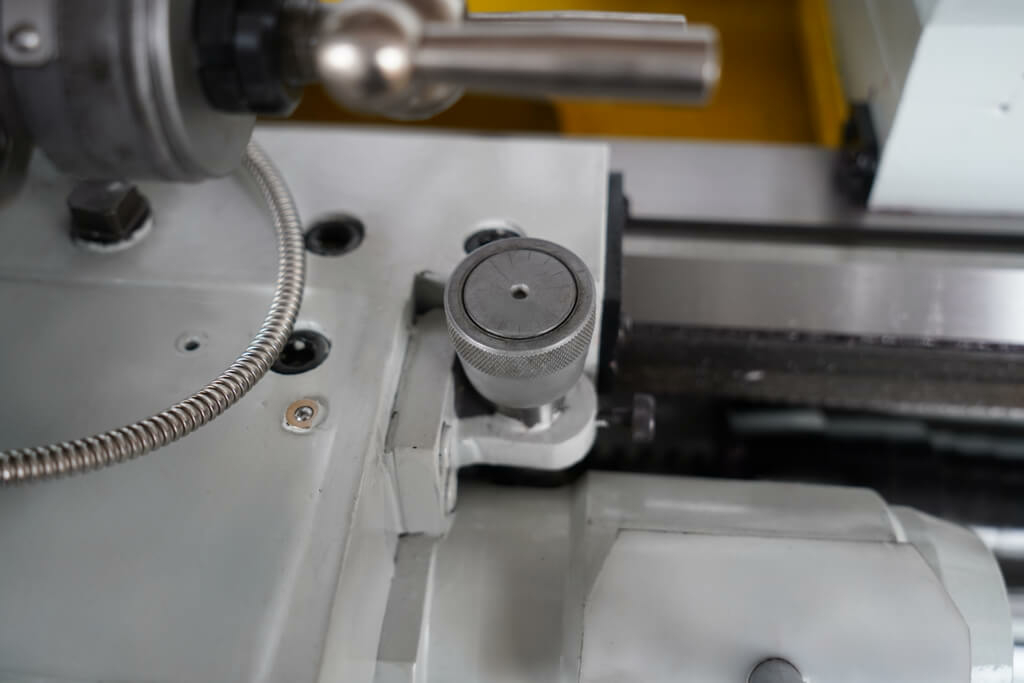

	Цена деления лимба тонкой продольной подачи – 0,05 мм.
	Для удобства нарезания резьбы станок оснащен резьбоуказателем.
	Все подвижные части станка оснащены тавотницами.

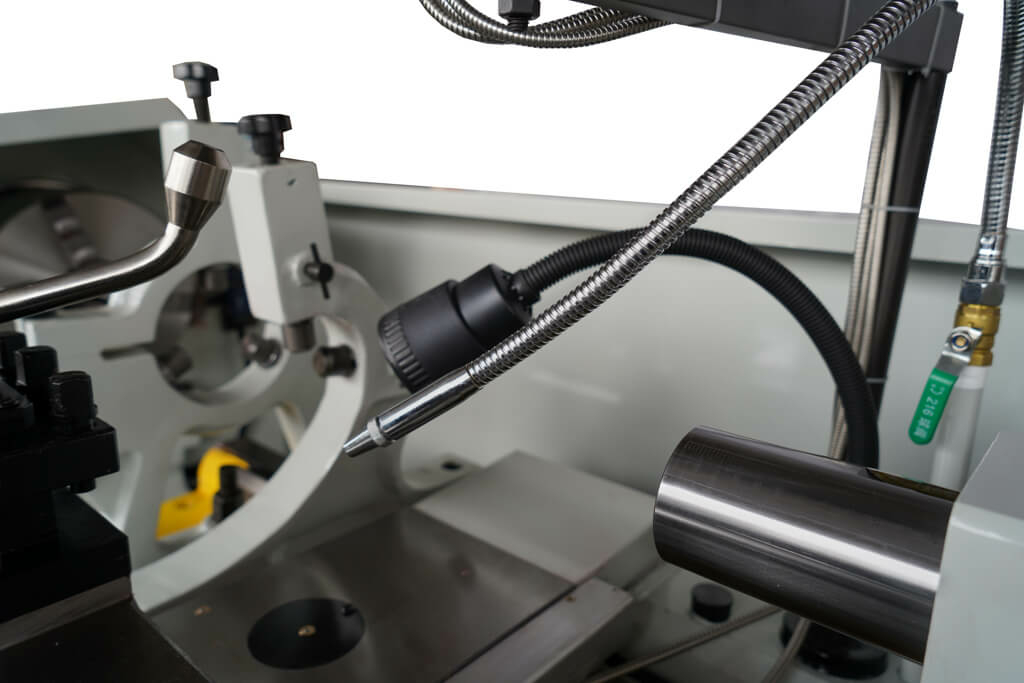

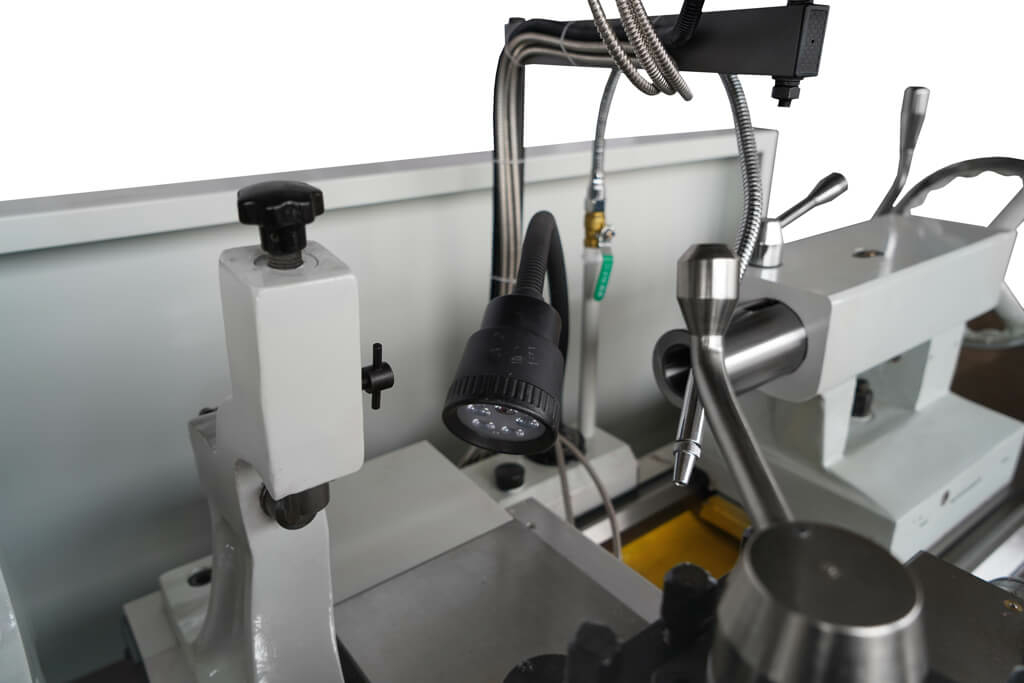

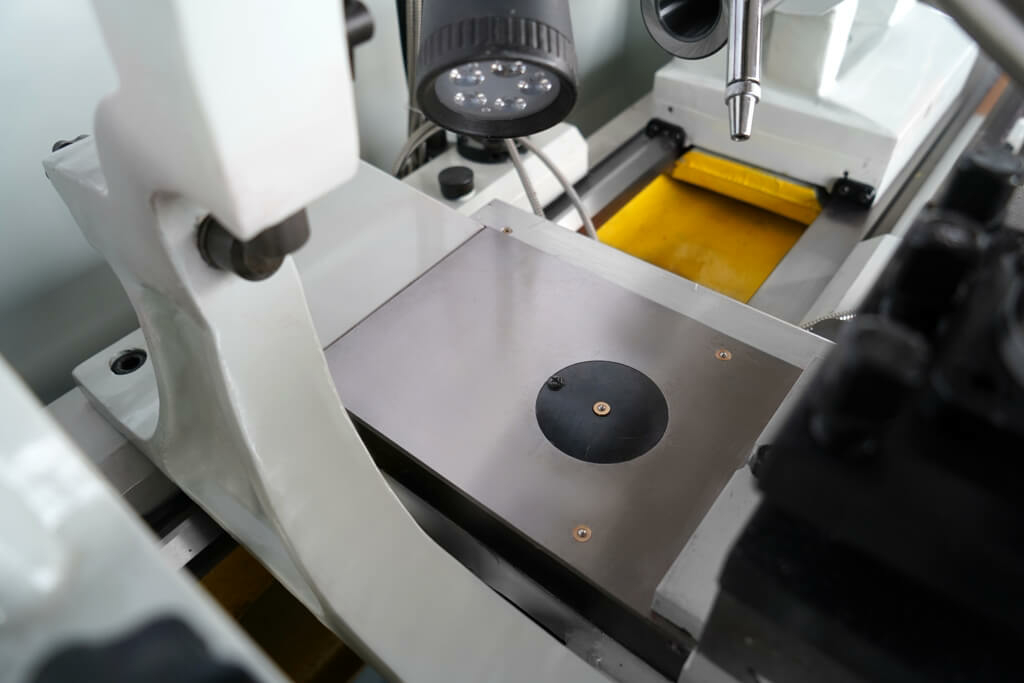

	Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

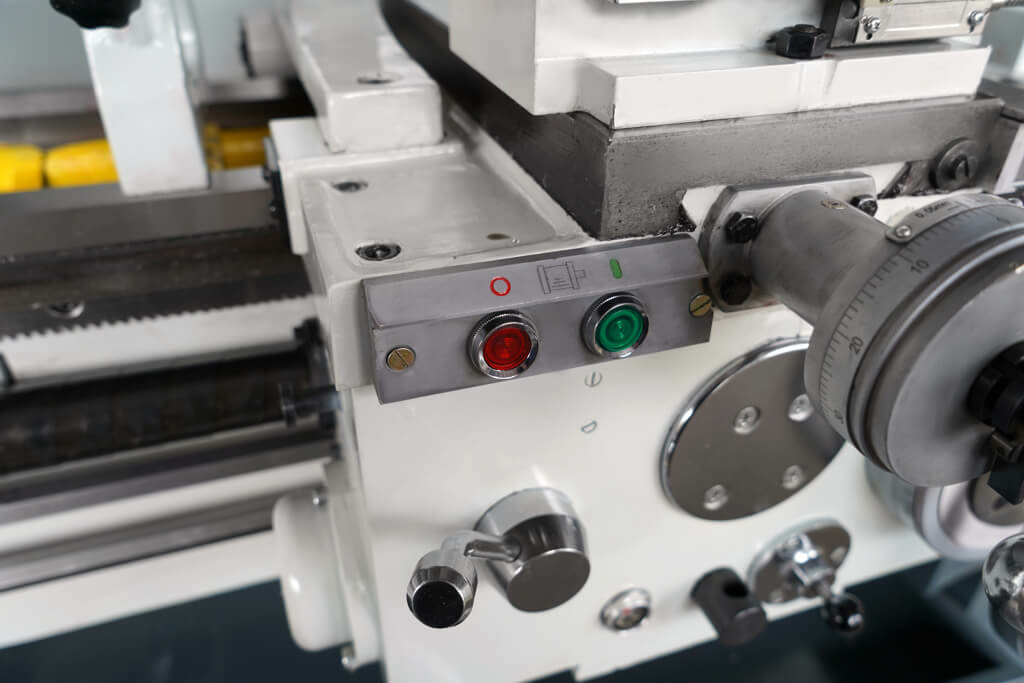

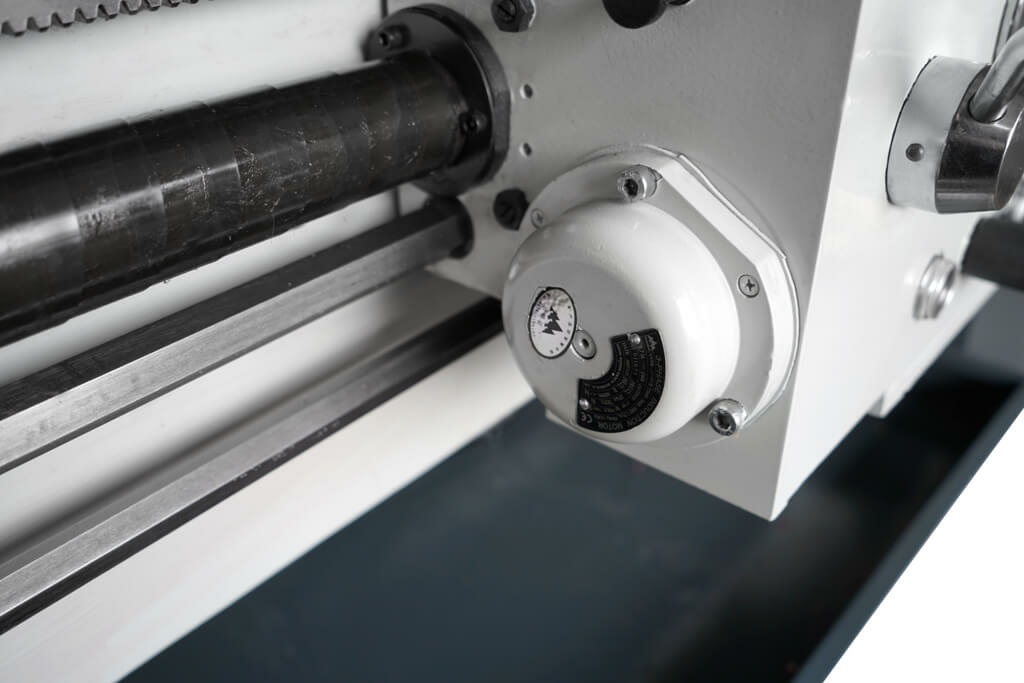

	В левой части суппорта расположен двигатель ускоренной подачи суппорта.

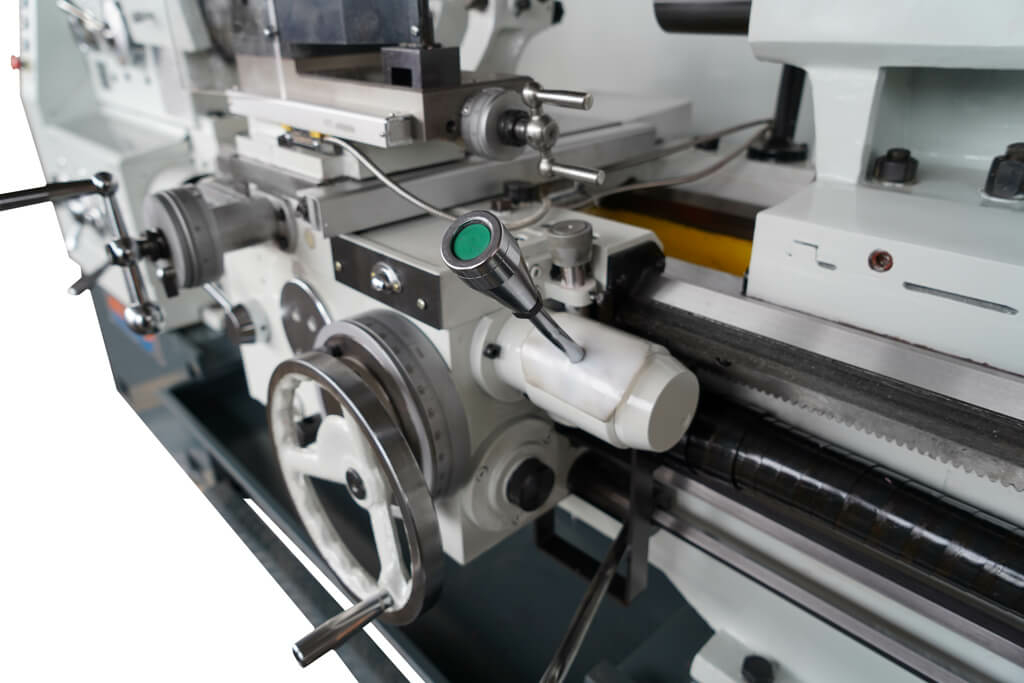

	С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

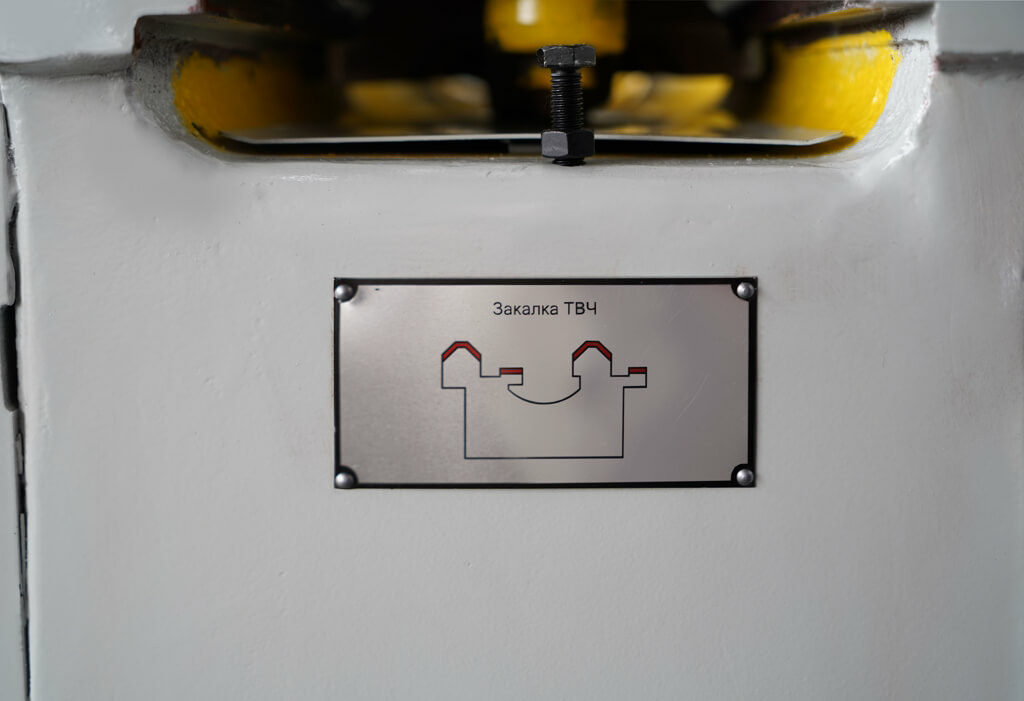

	Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

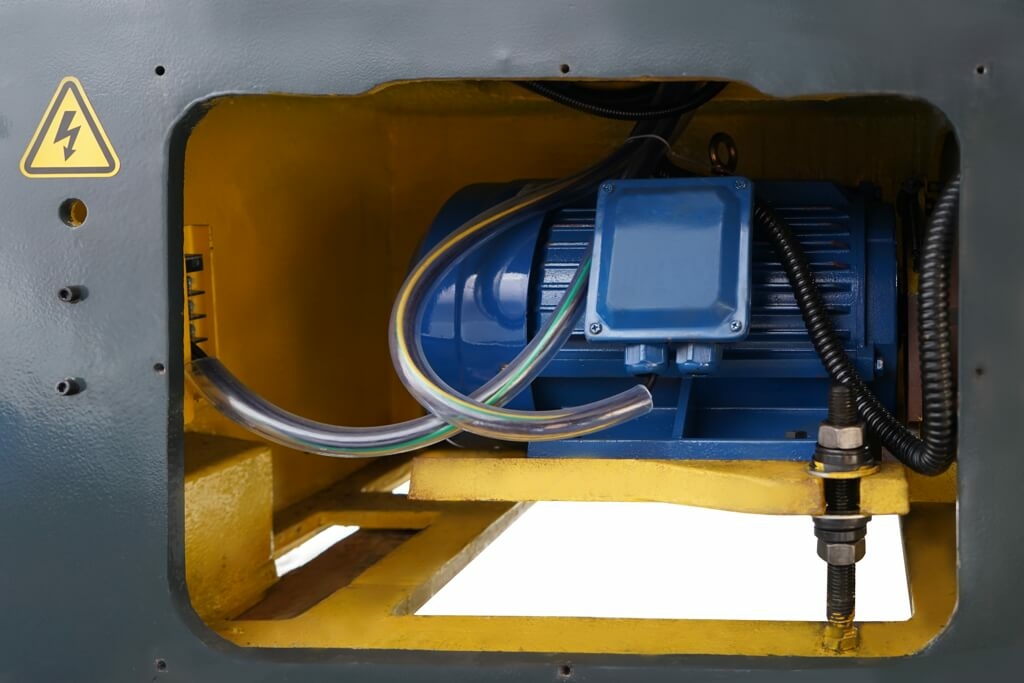

	Станок оснащен надежным двигателем мощностью 7,5 кВт.

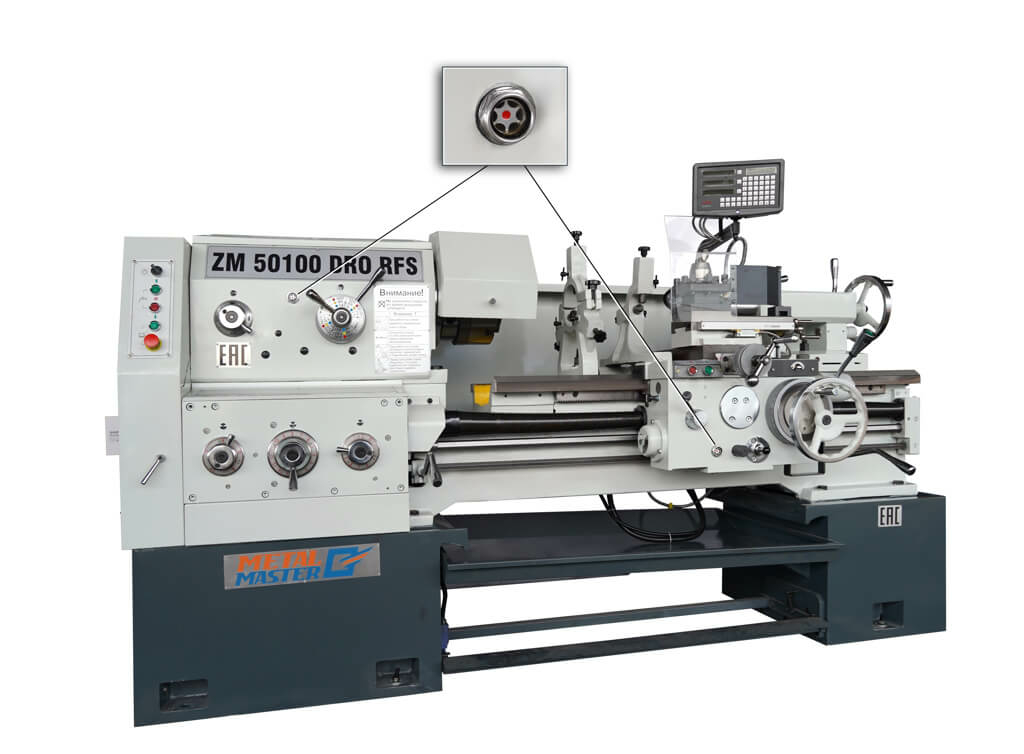

	Токарный станок ZM 50150 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.

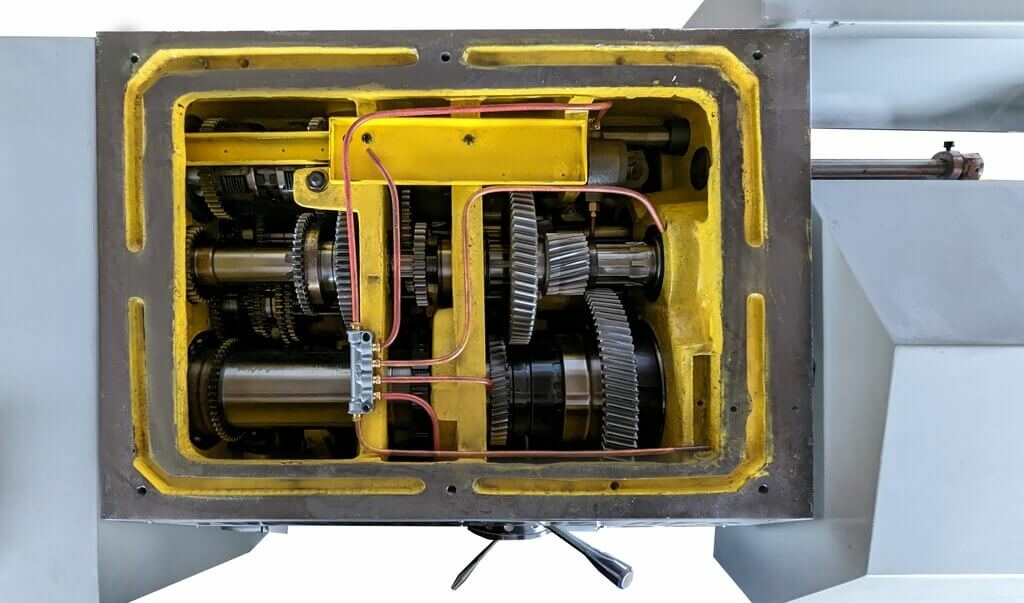

	24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

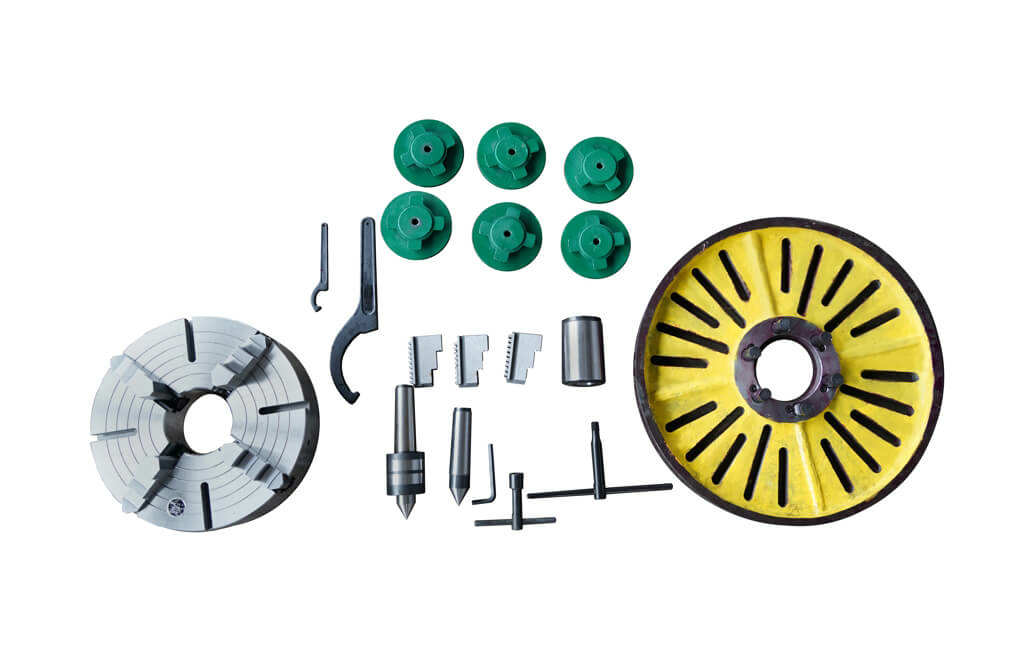

	В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.

• Ø обработки над станиной, мм 500
• Ø обработки над супортом, мм 300
• Расстояние между центрами (рмц), мм 1500
• Мощность, кВт 7.5
• Модель ZM 50150 DRO RFS
• Type Токарно-винторезный станок
