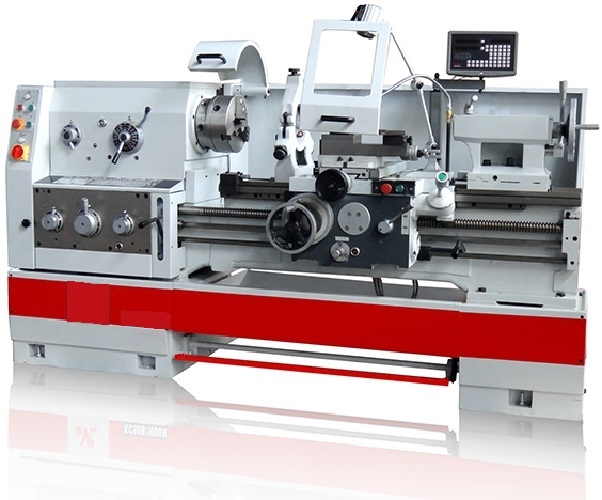

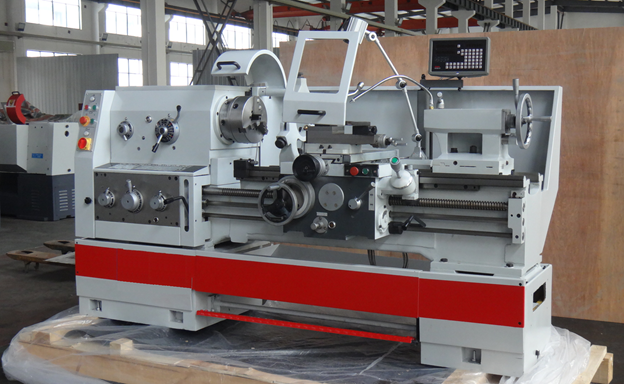

Токарно-винторезный станок CJ6250SB/2000 (УЦИ + Конусная линейка в комплекте)
Токарно-винторезный станок CJ6250SB/2000 является продукцией ведущего китайского машиностроительного предприятия и предназначен для производства токарных работ широкого спектра на цилиндрических и конических заготовках диаметром до 500 мм и длиной до 1000 мм: точение и растачивание наружних и внутренних поверхностей, сверление, зенкерование по осевой линии, а также резьбонарезание разнообразных резьб на заготовках, устанавливаемых в центрах или патроне. Модель этого станка является аналогом знаменитого токарного станка 16К20, разработанного советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ» и позже внедренного на производстве завода в Китае с учетом всех современных требований.
Схемы обработки CJ6250SB/2000
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Преимущества токарных станков CJ6250SB/2000
- Станина станка CJ6250SB отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
- Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, задней бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
- Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
- Фартук станка снабжен механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре.
- Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.
- Технические характеристики и жесткость токарно-винторезного станка CJ6250SB/2000, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
- Усиленный шпиндель с повышенными оборотами до 1600 об/ мин. Станок оснащается коробкой скоростей, при этом переключение осуществляется при помощи рукояток.
- Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
- Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет.
- Станок может быть оснащен устройством цифровой индикации (УЦИ) по 2-м или 3-м координатам (опция).
- Станок соответствует всем строгим нормам безопасности эксплуатации.
Токарные станки CJ6250SB отлично себя зарекомендовали при использовании на промышленных предприятиях, в небольших ремонтных мастерских и на мелкосерийных производствах.
Конструктивные особенности CJ6250SB/2000
 |

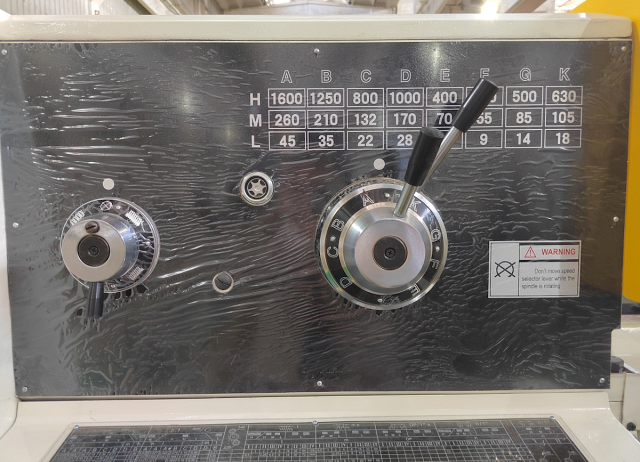

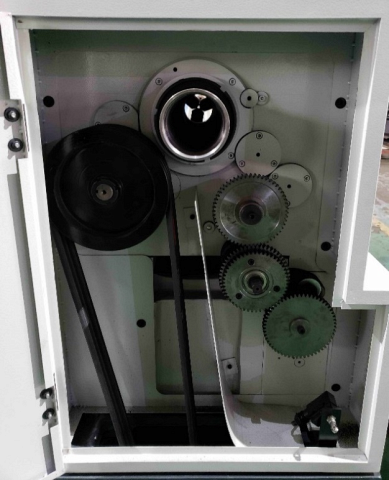

Шпиндельная бабка Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка. |
 |
Cтанина Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия. |
 |

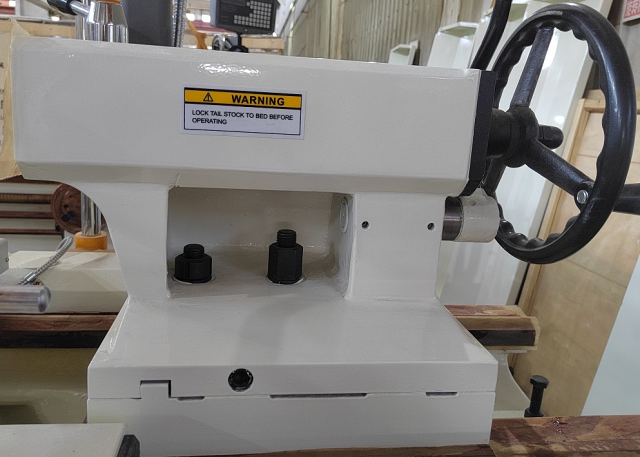

Задняя бабка Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |
 |

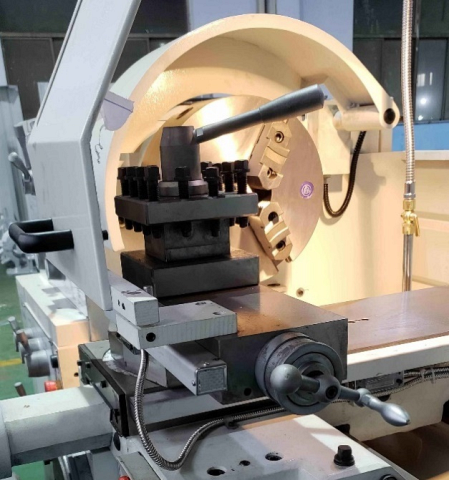

Резцедержатель Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения - 25 х 25 мм. Угол поворота резцедержателя ±90°. |
Технические характеристики токарно-винторезного станка CJ6250SB/2000
|
Параметр |
Значение |
|
Класс точности по ГОСТ 8-82 |
Н |
|
Диаметр обработки над станиной |
500 мм |
|
Диаметр обработки над суппортом |
300 мм |
|
Диаметр обработки в выемке станины (GAP) |
710 мм |
|
Длина выемки станины |
230 мм |
|
Ширина станины |
390 мм |
|
Диаметр отверстия шпинделя |
82 мм |
|
Высота центров |
250 мм |
|
Расстояние между центрами (РМЦ) |
1000 мм |
|
Передний конец |
ISO702/III №6 |
|
Диаметр отверстия шпинделя |
Ø82 мм |
|
Конус в отверстии шпинделя |
МК №6 |
|
Количество скоростей шпинделя |
24 |
|
Диапазон оборотов |
9...1600 об./мин. |
|
Мощность главного привода |
9 кВт |
|
Максимальный крутящий момент на шпинделе |
1400 Н*м |
|
Максимальный поперечный ход каретки суппорта |
320 мм |
|
Максимальный продольный ход резцовых салазок |
145 мм |
|
Число фиксированных позиций резцового суппорта |
8 |
|
Диапазон продольных подач |
0.028 - 6.43 мм/об. |
|
Диапазон поперечных подач |
0.012 - 2.73 мм/об. |
|
Метрическая резьба / кол-во |
0,5...224 мм / 48 шт. |
|
Дюймовая резьба / кол-во |
72...1/8 t.p.i. / 48 шт. |
|
Модульная резьба/ кол-во |
0,5...112 / 42 шт. |
|
Питчевая резьба/ кол-во |
56…1/4 D.P. / 45 шт. |
|
Размер сечения держателя резца |
25 х 25мм |
|
Диаметр ходового винта |
Ø40 мм |
|
Шаг резьбы ходового винта |
12 мм |
|
Конус пиноли |
МК № 5 |
|
Диаметр пиноли / Ход пиноли |
75 мм / 150 мм |
|
Поперечная перестройка (+/-) |
15 мм |
|
Габариты станка: (Длина / Ширина / Высота) |
2660х975 х1270 мм |
|
Масса станка CJ6250SB/1000 |
2950 кг |
Комплект поставки входит в цену станка CJ6250SB/2000
|
Наименование |
Кол-во, ед. изм. |
|
|
Токарно-винторезный станок CJ6250SB в сборе: |
1 |
|
|
Изделия и документация, входящие в комплект и стоимость станка |
||
|
Главный двигатель, мощность - 9 кВт |
1 |
|
|
3-х кулачковый ручной патрон Ø250 мм с комплектом кулачков (прямые и обратные) |
1 |
|
|
4-х кулачковый ручной патрон Ø320 мм с комплектом кулачков (прямые и обратные) |
1 |
|
|
4-х позиционный резцедержатель, сечение резца - 25х25 мм |
1 |
|
|
Система охлаждения с помпой (25 л/мин.) |
1 |
|
|
Светильник галогенный |
1 |
|
|
Выемка в станине (GAP) |
1 |
|
|
Cчетчик резьбы (резьбоуказатель) |
1 |
|
|
Упорный центр шпинделя |
1 |
|
|
Переходная втулка шпинделя |
1 |
|
|
Пистолет для смазки станка |
1 |
|
|
Упорный центр МТ6, для передней бабки |
1 |
|
|
Планшайба, Ø435 мм |
1 |
|
|
Поводковый патрон |
1 |
|
|

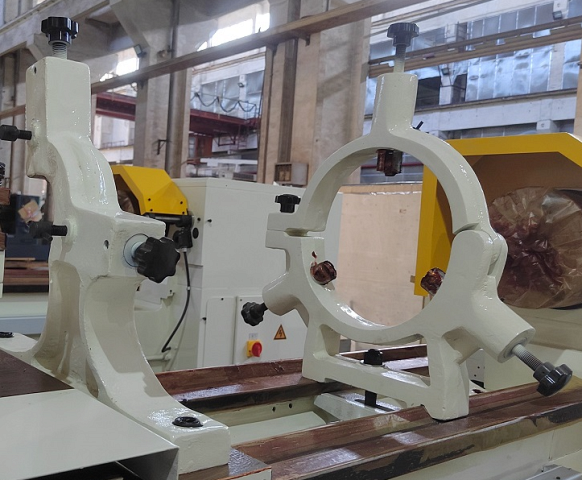

Люнет подвижный, Ø6 – 100 мм |
1 |
|
|
Люнет неподвижный, Ø6 – 125 мм |
1 |
|
|
Регулируемый упор по оси Z |
1 |
|
|
Ограждение патрона |
1 |
|
|
Защитный экран резцедержателя |
1 |
|
|
Защита ходового винта и приводного вала |
2 к-та |
|
|
Заднее ограждение по длине станка |
1 |
|
|
Вращающийся центр МТ5 |
1 |
|
|
Ножной тормоз шпинделя |
1 |
|
|
УЦИ на 2 оси |
1 к-т |
|
|
Ящик для принадлежностей |
1 |
|
|
Комплект специальных инструментов для обслуживания станка |
1к-т |
|
|
Комплект виброопор (6 шт.) для установки и нивелирования станка |
1к-т |
|
|
Электрическое питание: промышленная сеть 380В±10%, 3 фазы, 50Гц±1Гц |
+ |
|
|
Упаковка станка – невозвратная (входит в стоимость поставки) |
+ |
|
|
Техническая документация: |
||
|
Комплект монтажно-эксплуатационной документации на русском языке:
|
1к-т |
|
|
Изделия, поставляемые по требованию Заказчика за отдельную плату (опции): |
||
|
Наименование оборудования, услуги |
Кол-во, шт. |
|
|
3-х кулачковый ручной патрон Ø320 мм |
1 |
|
|
4-х кулачковый ручной патрон Ø400 мм |
1 |
|
|
Конусная линейка |
1 |
|
|
Люнет неподвижный Ø 100 – 200 мм |
1 |
|
|
Цельнолитая чугунная плита-основание с тумбами для станка (для РМЦ – 1000 / 1500 / 2000 мм) |
1 |
|
