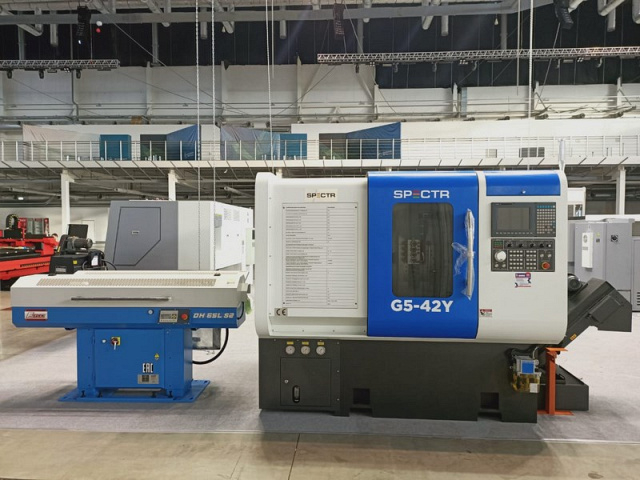

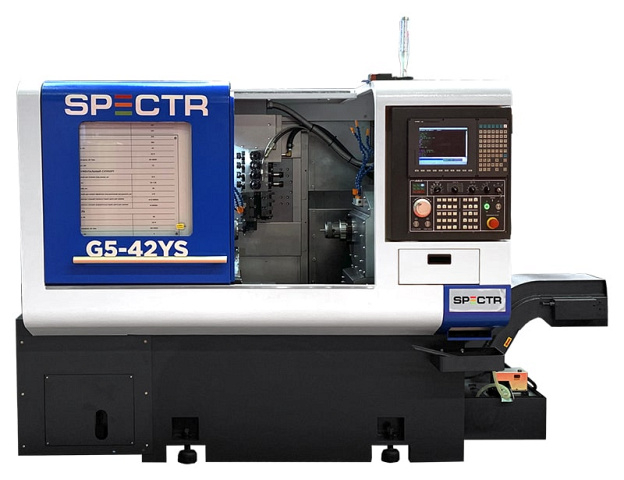

Токарно-фрезерный центр с ЧПУ SPECTR G3 - 42Y без заднего суппорта
(голосов 0)
Артикул: 9270806g3_42y_bez_zadnego_supporta_2 Код товара: 105470
На складе: много
Токарно-фрезерные центры SPECTR серии G5-Y предназначены для изготовления в автоматическом циклесложных деталей* На станке производятся сложные операции: Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: * Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм.
Область применения SPECTR G3 - 42Y
Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: Изготовление фитингов и соединительных деталей:
Схемы обработки SPECTR G3 - 42Y
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности SPECTR G3 - 42Y
 |
Станина Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять много осевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности. |
 |
Шпиндель На станке применяется высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения, а именно до 6000 об/мин.Шпиндель имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов. |
 |
Тормоз шпинделя Гидравлический тормоз шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Тормоз на шпинделе поглощает всю вибрацию при проведении сложных фрезерных работ и тем самым обеспечивает стабильную точность на всём цикле обработки детали. |
 |
ЧПУ Syntec Стойка управленияSyntec- это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Это полный аналог системы Fanuc. При этом данная система наиболее проста в освоении и дальнейшем управлении. |
 |

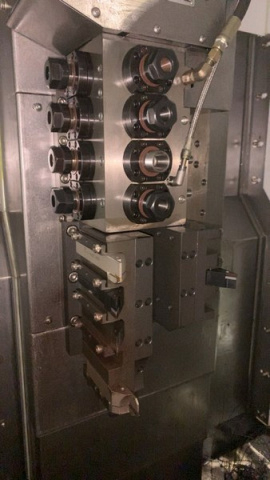

Основной подвижный инструментальный суппорт G5-42Y Основной подвижный инструментальный суппорт G5-42Y На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z*X*Y. На суппорте установлены 4 осевых и 4 радиальных приводных инструмента для фрезерования. Также блок для фиксированного инструмента, 5-ти резцов для точения и 4-х инструментов для расточки. Для сокращения цикла обработки, синхронно возможно фрезеровать, точить, сверлить и производить другие операции. Это позволяет быстро менять инструмент и уменьшать «холостое» время при обработке до 40%. |
 |
Задний инструментальный суппорт G5-42Y Задний инструментальный суппорт предназначен как для установки расточного инструмента, так и крепления вращающегося центра для фиксации при обработке длинных заготовок и используется как задняя бабка. В линейке есть модификация станка с полноценным противошпинделем. |
 |
Автоматическая система смазки |
Комплектация SPECTR G3 - 42Y
Стандартная
 |
Крепление заготовки Гидравлический цанговый патрон предназначен для эффективного зажима заготовок при обработке небольших деталей на высоких оборотах. Зажим-разжим управляется с помощью ножной педали. Преимуществом является то, что конструкция такого патрона обеспечивает достаточное усилие зажима даже при небольшом значении крутящего момента, фиксация детали происходит в процессе обработки. |
 |
Уловитель готовых деталей В стандартной комплектации установлен уловитель готовых деталей. Позволяет принимать детали из зоны обработки в автоматическом цикле. Делает весь процесс обработки безостановочным. |
 |
Конвейер удаления стружки В стандартной комплектации на станок устанавливается конвейер для удаления стружки, ленточного типа, который позволяет работать на станке без остановок на обслуживание и поддерживать рабочую зону станка без загромождения стружкой. |
Дополнительная
 |
Система ЧПУ Станок может оснащаться стойками ЧПУ: |
 |

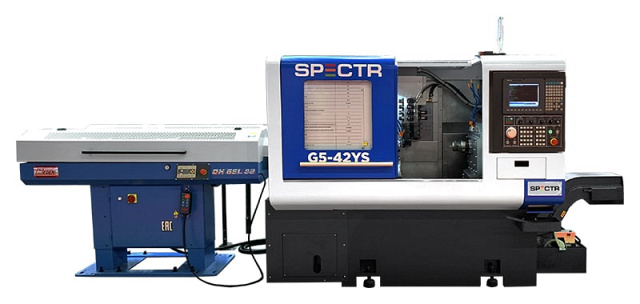

Автоподатчик прутка Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме. Основные технические характеристики DH-65/65L: DH-65/65L Диаметр прутка, мм 5 - 65 Длина основного вала, мм 1200 / 1500 Высота центра вала, мм 850 - 1250 Давление, кг/см² 6 Вес, кг 250 |
 |
Маслоотделитель (сепаратор СОЖ) Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ. |
Технические характеристики SPECTR G3 - 42Y
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 130 |
| Макс. диаметр прутка, мм | 42 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 0 |
| По оси X, мм | 225 |
| По оси Y, мм | 385 |
| По оси Z, мм | 235 |
| Конус | A2-5 |
| Диаметр отверстия шпинделя, мм | 42 |
| Размер патрона, дюйм | 5 |
| Макс. диаметр прутка, мм | 42 |
| Макс. крутящий момент шпинделя, Нм | н/д |
| Система ЧПУ | Syntec / Fanuc / Mitsubishi / Siemens |
| Макс. диаметр обработки главного шпинделя, мм | 130 |
| Макс. длина обработки, мм | 160 |
| Общее кол-во инструментальных позиций, шт. | 17 |
| Число осей управления, шт. | 5 |
| Частота вращения шпинделя, об/мин | 6000 |
| Мощность двигателя главного шпинделя, кВт | 7,5 |
| Наличие противошпинделя | да |
| Приводной инструмент | есть |
| Ось Y | есть |
| Тип револьверной головки | Цанга ER20 |
| Размер державки инструмента, мм | 20 х 18 |
| Макс. диаметр расточного инструмента, мм | 25 |
| Обороты приводного инструмента, об/мин | 3000 |
| Мощность приводного инструмента, кВт | 2 |
| Тип крепления инструментальных блоков | ER |
| Длина, мм | 2500 |
| Ширина, мм | 1900 |
| Высота, мм | 1800 |
| Вес, кг | 3600 |
