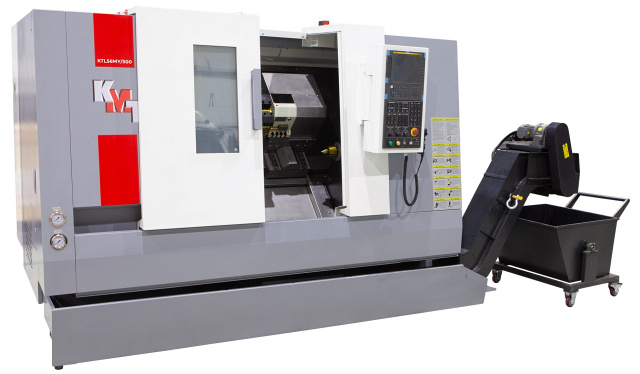

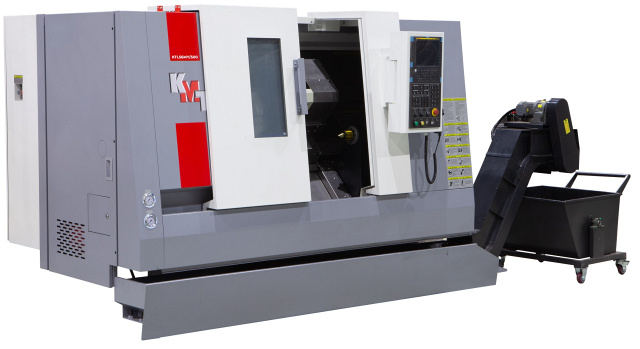

Токарно-фрезерный обрабатывающий центр IRONMAC KTL 56MY/500
Токарно-фрезерный центр KTL 56MY/500 представляет собой высокотехнологичное оборудование, предназначенное для обработки различных металлических изделий. Токарно-фрезерный центр KTL 56MY/500 является надежным и многофункциональным инструментом для обработки металла. Благодаря своим преимуществам, он позволяет существенно улучшить производственные процессы и повысить качество готовой продукции. Область применения Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение
Область применения IRONMAC KTL 56MY/500
Область применения данного центра весьма широка и включает в себя такие сферы, как машиностроение, авиационная промышленность, а также производство запчастей для различных промышленных агрегатов. Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение
Схемы обработки IRONMAC KTL 56MY/500
 |
Осевое сверление |
 |
Внеосевое сверление |
 |
Торцевое сверление |
 |
Развёртывание |
 |
Внеосевое развёртывание |
 |
Торцевое развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Контурное фрезерование |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC KTL 56MY/500
 |

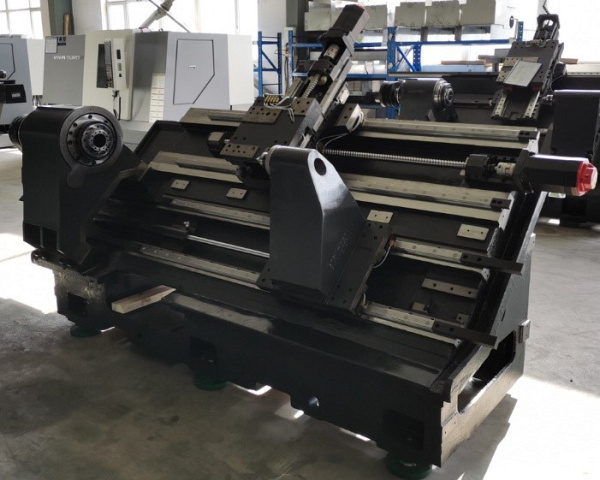

Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из чугуна марки HT300 с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок. |
 |

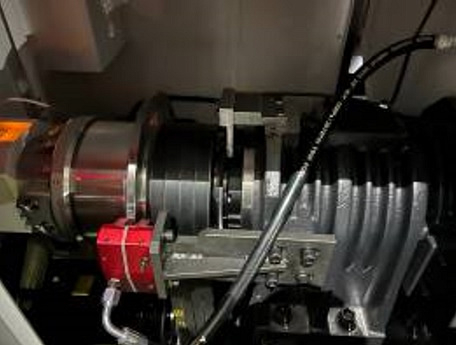

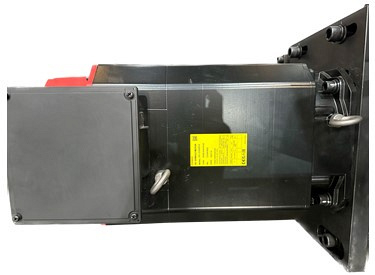

Главный двигатель FANUC 11/15 кВт На токарном центре KTL установлен главный двигатель мощностью 11/15 кВт производства FANUC (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. |
 |
Шпиндель Используется высокоточный шпиндель, с осью С. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Обороты – 4000 об/мин. Шпинделем А2-6 с полым гидроцилиндром для обработки прутков до Ø50 мм производства CELLS (Тайвань). |
 |

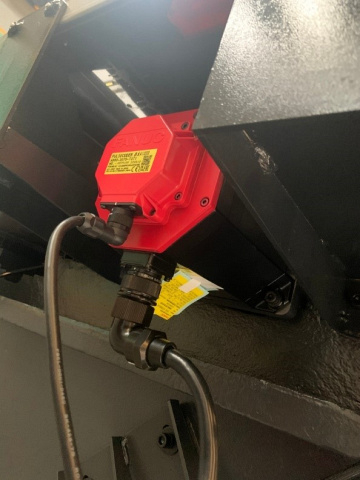

Приводы подач по осям X/Z FANUC (Япония) На станке установлены оригинальные приводы подач от производителя FANUC. Высокая скорость перемещений по осям X/Z - 20/20 (м/мин). Дискретность перемещений – 0,001мм. Высокая плавность хода и надежность. |
 |

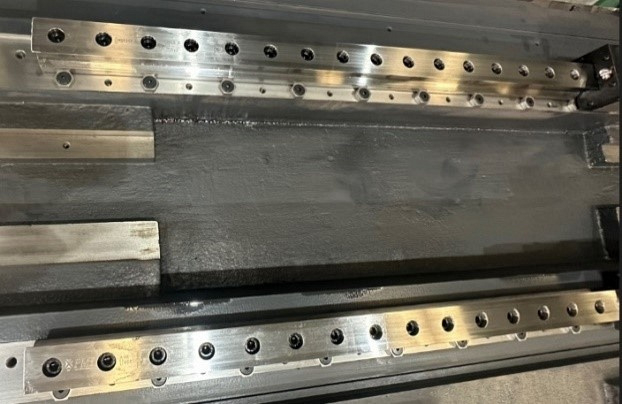

Линейные направляющие качения Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации. |
 |

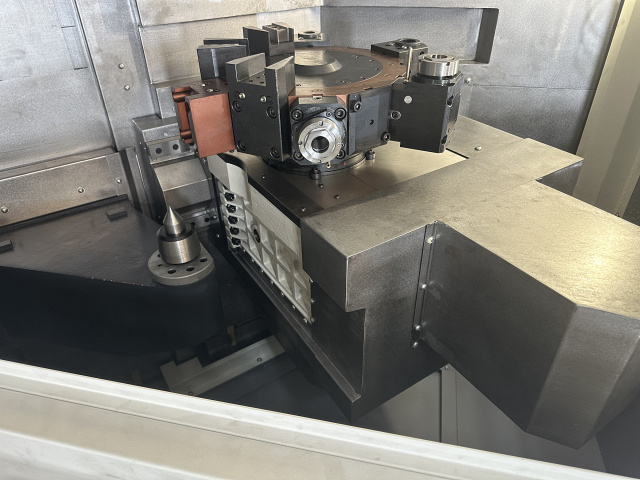

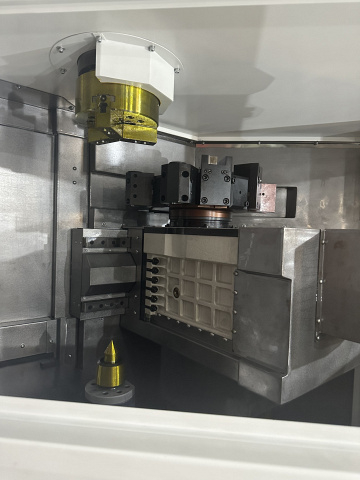

Приводная револьверная головка SWIFT На станке KTL56MY/500 установлена сервоприводная револьверная голова фирмы SWIFT (Тайвань) на 12 позиций с приводным инструментом, тип крепления – BMT55. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Максимальные обороты – 4000 об/мин. |
 |

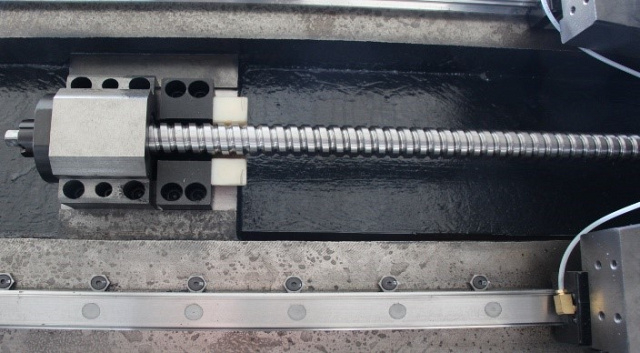

ШВП На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки |
 |

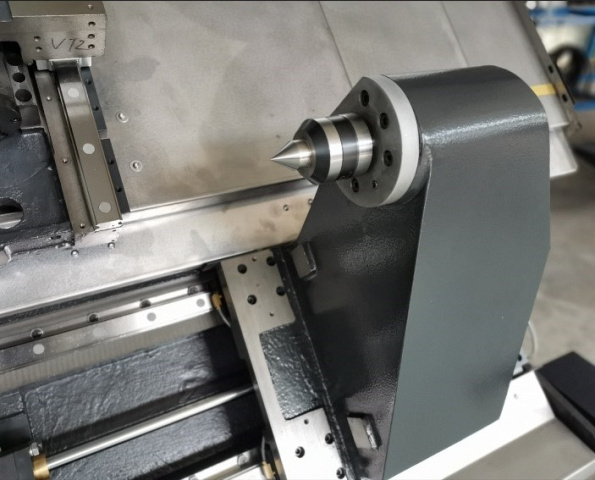

Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали. |
 |
Гидравлический 3-х кулачковый патрон 8” (ø 200 мм) Гидравлический патрон Autogrip (Тайвань), применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя. |
 |
Транспортер удаления стружки с корзиной Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
 |

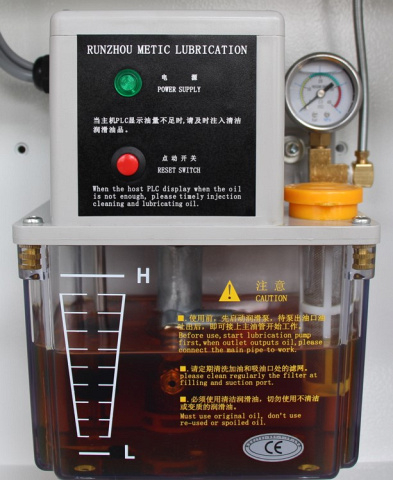

Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
 |
Маховик перемещений по осям (MPG) Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям. |
 |
Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при повышении температуры. |
 |

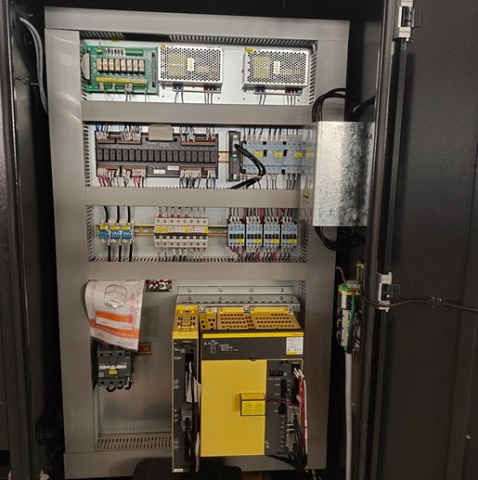

СЕ стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens. |
 |

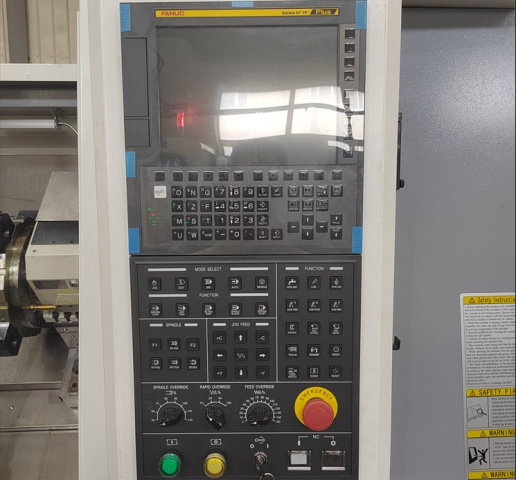

Система ЧПУ FANUC 0i-TF Plus (type 5). Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. |
 |
Система подачи СОЖ (20 бар), сепаратор СОЖ На станках установлен мощный насос подачи СОЖ, который обеспечивает подачу СОЖ под давлением 20 бар. |
 |
Система измерения инструмента Renishaw Автоматическая система измерения инструмента с электроприводом RENISHAW HPMA, является частью автоматизированного процесса обработки. Исключает из технологического процесса простои оборудования и брак. |
 |
Уловитель деталей Позволяет автоматизировать процесс работы при поточном производстве, исключая присутствие оператора в рабочей зоне и сокращая время простоя оборудования. |
Комплектация IRONMAC KTL 56MY/500
Стандартная
Технические характеристики IRONMAC KTL 56MY/500
| Характеристика | Значение |
|---|---|
| ЦЕНА | 8 370 194 ₽ |
| Макс. диаметр вращения, мм | 320 |
| Макс. диаметр точения, мм | 320 |
| Макс. длина точения, мм | 450 |
| Макс. диаметр прутка, мм | 50 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 30 |
| По оси X, мм | 210 |
| По оси Y, мм | ± 50 |
| По оси Z, мм | 560 |
| Конус | A2-6 |
| Обороты шпинделя, об/мин | 4000 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 50 |
| Мощность шпинделя, кВт | 11 / 15 |
| Макс. крутящий момент шпинделя, Нм | 105 |
| Противошпиндель | Нет |
| Система ЧПУ | Fanuc |
| Приводной инструмент | есть |
| Ось Y | есть |
| Перемещение задней бабки, мм | 400 |
| Перемещение пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки | МТ5 |
| Диаметр пиноли задней бабки, мм | 85 |
| Тип револьверной головки | ВМТ55 |
| Количество инструментов, шт. | 12 |
| Размер державки инструмента, мм | 25 х 25 |
| Макс. диаметр расточного инструмента, мм | 40 |
| Обороты приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 2,7 |
| Тип крепления инструментальных блоков | BMT55 |
| Длина, мм | 3900 |
| Ширина, мм | 1890 |
| Высота, мм | 1945 |
| Вес, кг | 4200 |
