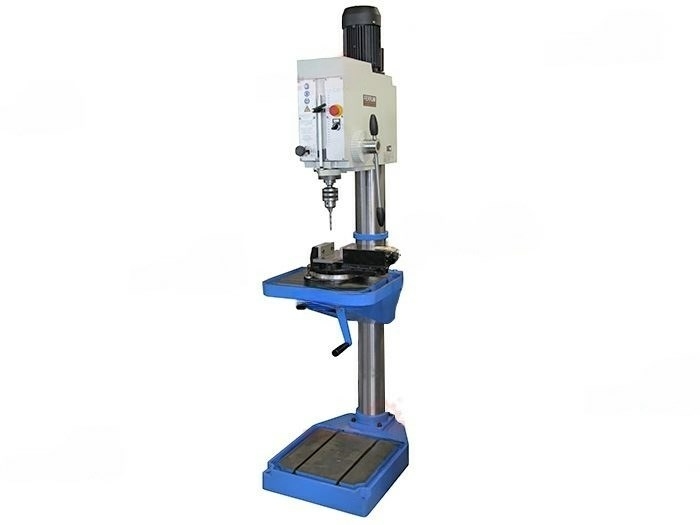

Вертикально-сверлильный станок Т-40
• Сверлильный станок T-40 предназначен для сверления (глухих и сквозных цилиндрических и конических отверстий), рассверливания, зенкерования, снятия фасок, развертывания, растачивания. Передача крутящего момента на шпиндель осуществляется посредством шестереночного редуктора. Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. Таблица соответствия положения ручек и скоростей вращения шпинделя расположена на боковой части сверлильной головки;
• Станок представляет собой массивную жесткую конструкцию, состоящую из сверлильной головки с панелью управления, толстостенной колонны большого диаметра, стола с продольными Т-образными пазами, литого основания и зубчатого механизма перемещения стола;

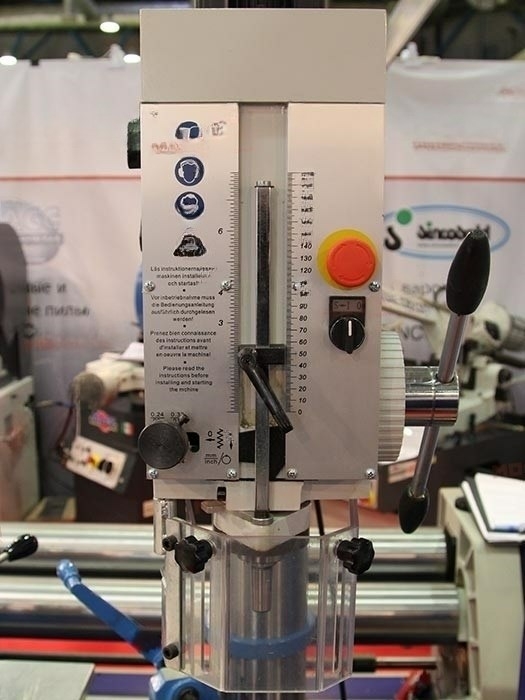

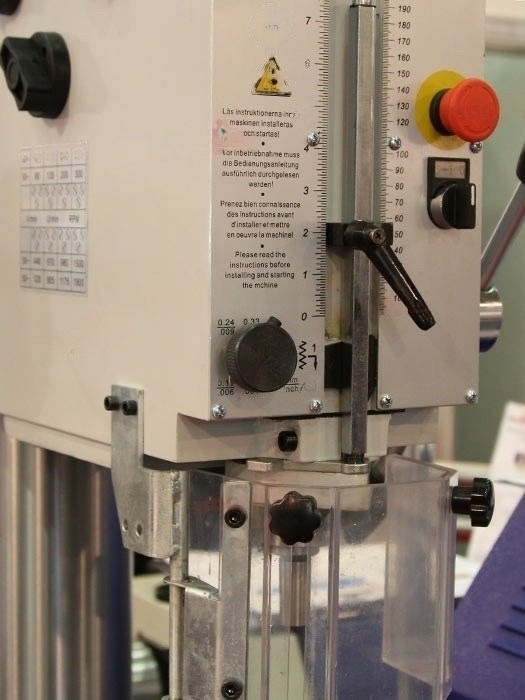

• На панели управления расположен механический ограничитель глубины сверления, кнопки пуска и аварийной остановки, а также переключатель на автоматическую микроподачу с регулятором скорости. После достижения выставленной глубины сверления происходит автоматический возврат пиноли в исходное положение;
• Закаленный шлифованный шпиндель установлен на высокоточные подшипники и укрыт защитным щитком;

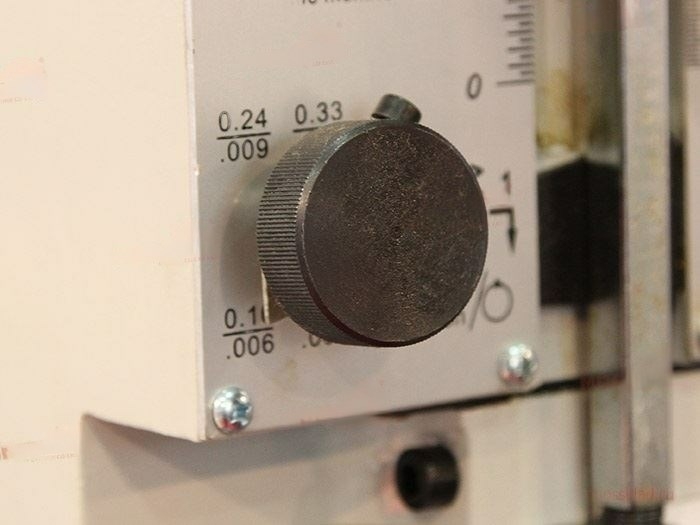

• Скорость автоподачи 0.10-0.16-0.24-0.33 мм/об.
Рекомендации
• Вертикально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.
Преимущества сверлильного станка T-40 Китай
 |

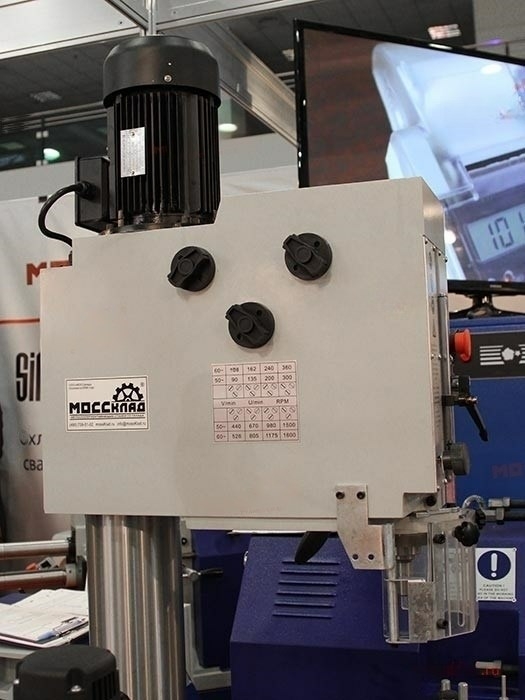

Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. таблица соответствия положения ручек и скоростей вращения шпинделя расположена на боковой части сверлильной головки. на панели управления расположен механический ограничитель глубины сверления, кнопки пуска и аварийного останова, а также переключатель на автоматическую микроподачу с регулятором скорости. после достижения выставленной глубины сверления происходит автоматический возврат пиноли в исходное положение. | |
 |

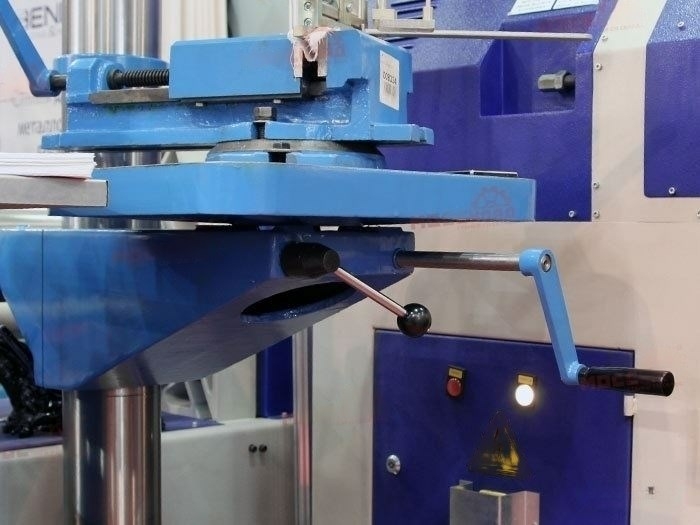

Для закрепления заготовки станок t-40 оборудован массивным прямоугольным литым столом с т-образными параллельными пазами. стол перемещается вдоль опорной колонны при помощи зубчатого механизма. крепление рабочего стола предусматривает возможность его поворота вокруг вертикальной оси. ручки, управляющие подъемом стола и его поворотом вынесены вперед. это повышает комфортность работы и экономит время оператора. в случае работы с габаритными заготовками стол отводится в сторону и закрепление детали осуществляется на опорной плите, также представляющей собой литой прямоугольный рабочий стол с продольными т-образными пазами. | |
 |
Станок оснащен системой выталкивания патрона без дополнительных приспособлений. Достаточно просто отвести в сторону предохранительную скобу и поднять до упора шпиндель. | |
Технические характеристики Китай
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 61331 |
| Страна-производитель | КНР |
| Тип привода | Электрический |
| Тип | С автоподачей |
| Исполнение | Напольный |
| Размер стола, мм | 500 x 400 |
| Размер основания, мм | 715 x 500 |
| Максимальное расстояние шпиндель - основание, мм | 1200 |
| Кол-во/размер/дистанция | 2 / 14 / 180 |
| Расстояние от торца шпинделя до стола, мм | 830 |
| Максимальный d-сверления, мм | 40 |
| Нарезание резьбы, мм | М 18 / М 32 |
| Скорость вращения, об/мин | 90 – 1500 |
| Перемещение пиноли, мм | 190 |
| Конец шпинделя | МК 4 |
| Вылет оси шпинделя, мм | 400 |
| Количество скоростей | 8 |
| Автоподача, мм | 0.1 – 0.33 |
| Электропитание, в/гц | 3х380/50 |
| Мощность двигателя, квт | 2.2 |
| Длина, мм | 800 |
| Ширина, мм | 500 |
| Высота, мм | 2010 |
| Вес, кг | 290 |
| Размер упаковки, мм | 2170 х 570 х 930 |
