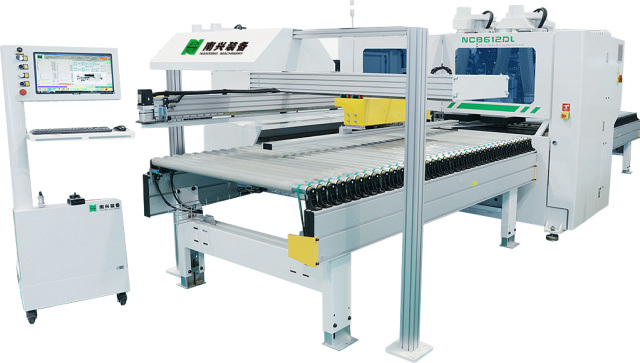

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DL

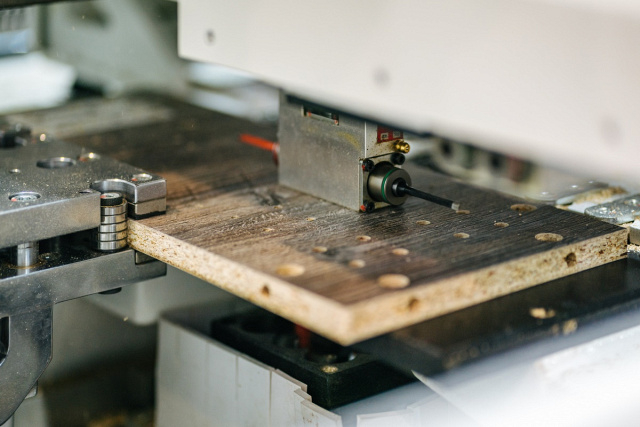

NCB612DL - это современный высокопроизводительный сверлильно-присадочный центр с ЧПУ нового поколения, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных деталей с 6 сторон, а также фрезеровки технологических отверстий и выборки пазов под заднюю стенку.
Отличительная особенность данной модели - это система автоматической подачи деталей в станок с одновременным считыванием информации о необходимой карте присадки с этикетки находящейся на детали и вызова требуемой программы обработки в автоматическом режиме. Данная особенность позволяет максимально исключить человеческое влияние. Станок также можно оснащать роботом на загрузке и приемке деталей или интегрировать в автоматические производственные линии обеспечивая высокоскоростное и точное сверление всех карт присадки за один проход детали.
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
Технические характеристики Nanxing
| Характеристика | Значение |
|---|---|
| ЦЕНА | 7 076 828 ₽ |
| Позиционирование заготовки перед обработкой | горизонтально |
| Одновременная обработка двух заготовок за один установ | - |
| Количество сторон обработки заготовки за один установ, шт. | 6 |
| Длина обрабатываемой заготовки (мин. - макс.), мм | 250 - 3000 |
| Ширина обрабатываемой заготовки (мин. - макс.), мм | 30 - 1200 |
| Толщина обрабатываемой заготовки (мин. - макс.), мм | 10 - 50 |
| Количество пневматических захватов, шт. | 2 |
| Максимальная скорость перемещения по осям X / Y / Z, м/мин | 135 / 75 / 30 |

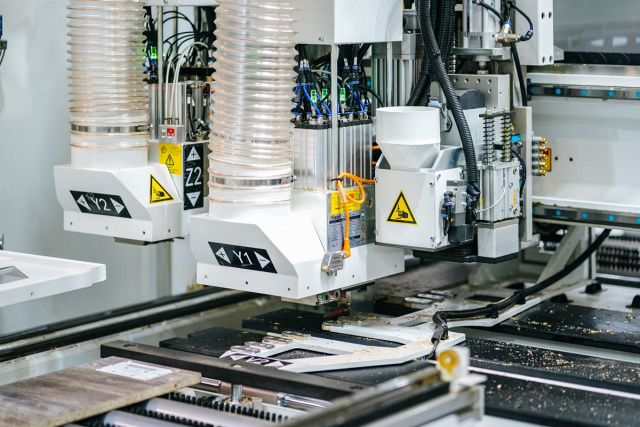

| Количество присадочных голов, шт. | 3 |
| Мощность присадочных голов (верх. / нижн.), кВт | 2,2 + 2,2 / 1,7 |
| Количество шпинделей для сверления в пласть заготовки (сверху), шт. | 32 (16 + 16) |

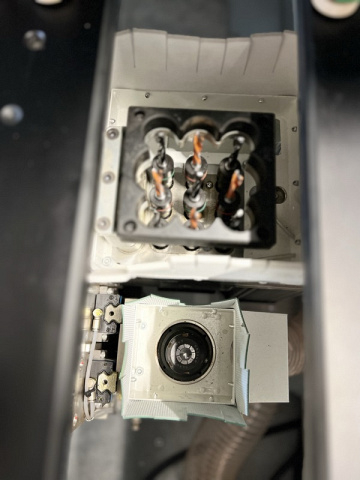

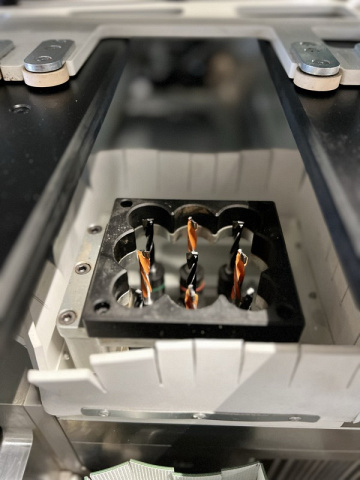

| Количество шпинделей для сверления в пласть заготовки (снизу), шт. | 9 |
| Количество шпинделей для сверления в торцы заготовки, шт. | 20 (3 + 3; 2 + 2 / 3 + 3; 2 + 2) |
| Максимальная длина сверления, мм | 70 |
| Максимальный диаметр сверла, мм | 35 |
| Пазовальная пила | нет |
| Верхний фрезерный шпиндель | + |
| Мощность верхнего фрезерного шпинделя, кВт | 3,5 |
| Тип цанги верхнего фрезерного шпинделя | ER25 |
| Частота вращения верхнего фрезерного шпинделя, об/мин | 18 000 |
| Автоматическая смена инструмента | нет |
| Магазин инструмента | - |
| Тип инструментального патрона (для автосмены) | - |
| Количество ячеек в магазине инструмента, шт. | - |
| Нижний фрезерный шпиндель | + |
| Мощность нижнего фрезерного шпинделя, кВт | 3,5 |
| Тип цанги нижнего фрезерного шпинделя | ER25 |
| Частота вращения нижнего фрезерного шпинделя, об/мин | 18 000 |
| Частота вращения шпинделей присадочных голов, об/мин | 4000 |
| Система ЧПУ | SYNTEC |
| Интерфейс на русском языке | + |
| Базовое программное обеспечение на русском языке | - |
| Офисная версия базового программного обеспечения | опция |
| Адаптация для работы с ПО "Базис-Мебельщик" | + |
| Ручной сканер для работы со штрихкодами | + |
| Ручной пульт управления с маховиком | + |
| Автоматический конвейер выгрузки деталей | + |
| Кондиционер электрошкафа с фреоном | + |
| Система контрольного измерения заготовок перед обработкой | + |
| Автоматическая централизованная смазка направляющих и подшипников | + |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Давление в пневмосистеме, МПа | 0,6 - 0,7 |
| Общая установленная мощность, кВт | 24,6 |
| Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм | 2 * 200 / 1 * 125 |
| Длина, мм | 6800 |
| Ширина, мм | 2860 |
| Высота, мм | 2300 |
| Вес, кг | 4710 |
