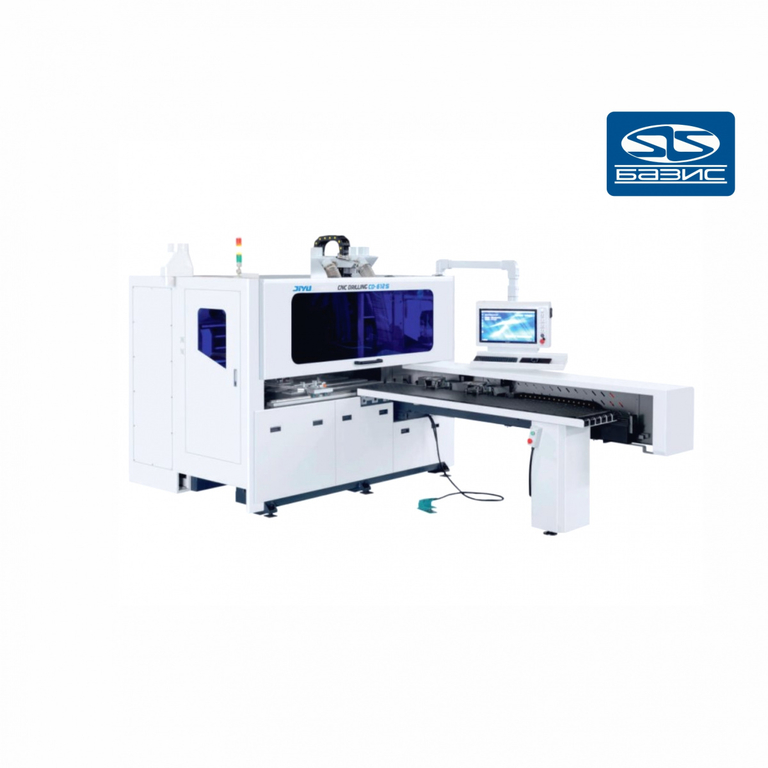

Сверлильно-присадочный центр с ЧПУ JIYU CD-612S
Артикул: del01-6754 Код товара: 97795
На складе: много
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов. Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов. Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Технические характеристики JIYU CD-612S
| Модель | JY-612S |
| Мощность двигателя, кВт | 22 |
| Мин. ширина детали | 40 мм |
| Макс. ширина детали | 1220 мм |
| Мин. длина детали | 140 мм |
| Макс. длина детали | 3000 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 55 мм |
| Напряжение | 380 В 50 Гц |
| Вес | 3500 кг |
| Мощность сверлильной группы | 2.2 кВт х2 |
| Давление воздуха | 0.6 – 0.8 МПа |
| Упаковочный размер | 6445х2840х2220 мм |
| Мощность шпинделя фрезерного узла | 3.5 кВт х 2 |
| Посадочный размер фрезерного узла | ER 32 |
| Кол-во оборотов фрезерного узла, об/мин | 18000 |
| Вертикальные шпиндели | 12 (верх), 9 (низ) |
| Горизонтальные шпиндели | 2+2 по оси X, 2+2 по оси Y (итого 8) |
| Пазовальная пила | V |
Конструктивные особенности JIYU CD-612S
 |

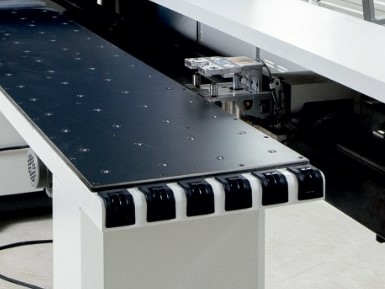

ПОДАЮЩИЙ СТОЛ Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала. |
 |
КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ 12 вертикальных +8(4+4) горизонтальных шпинделей. |
 |

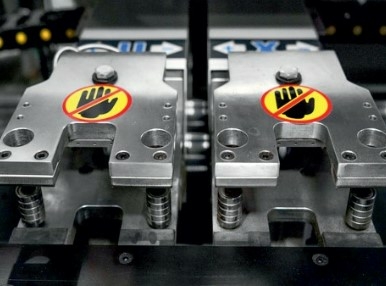

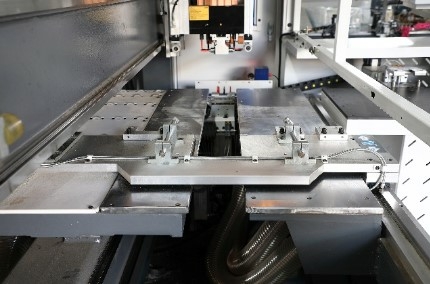

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ ДЛЯ ПОДАЧИ ДЕТАЛЕЙ В ЗОНУ ОБРАБОТКИ Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. |
 |
ПАЗОВАЛЬНЫЙ УЗЕЛ Для выполнения быстрых пазовальных работ станок оснащен пилой диаметром 120 мм. |
 |
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров. |
 |
СКАНЕР ШТРИХ-КОДА Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. |
 |

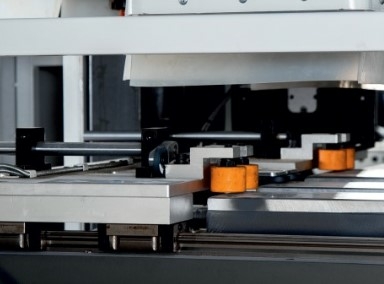

БОКОВОЙ УПОР Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Линейные направляющие для точного перемещения. |
 |
СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью |
 |
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях |
 |
СЕРВОДВИГАТЕЛИ На всех осях используются высококачественные серводвигатели.
|
 |

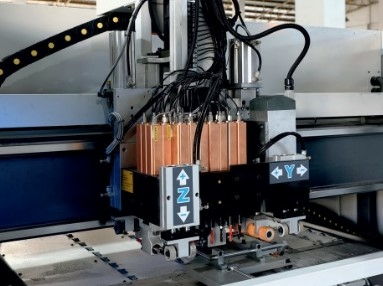

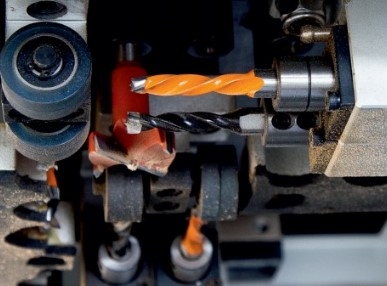

СВЕРЛИЛЬНЫЕ ГРУППЫ Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации. Конфигурация верхней сверлильной головы: - 12 вертикальных шпинделей- 4+4горизонтальных шпинделей - Фрезерный узел 3,5квт Конфигурация нижней сверлильной головы: - 9 вертикальных шпинделей- Фрезерный узел 3,5квт |
