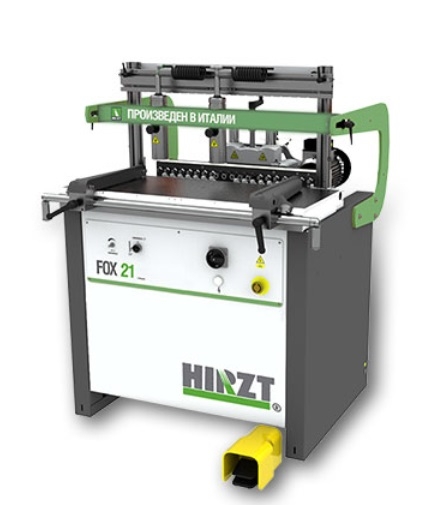

Сверлильно-присадочный станок FOX 21
Сверлильно-присадочный станок FOX 21 предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Производство Maggi Италия. Производится под маркой HIRZT.
Количество сверлильных групп: 1 шт. Возможно как горизонтальное так и вертикальное сверление при помощи пневматического поворота сверлильной головки.
Количество шпинделей в сверлильной группе: 21 шт. Расстояние между шпинделями: 32 мм. Max расстояние между крайними шпинделями: 640 мм.
Производится также присадка FOX 23 со сверлильной головкой 23 шпинделя.
В наличии запасные части для сверлильно-присадочных станков Maggi (пневмоприжимы, откидные упоры, ведомые и ведущие шпиндели, линзы, шпонки).
ПРЕИМУЩЕСТВА
- Размер рабочего стола 885?375 мм
- Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели
- Литой чугунный рабочий стол
- Для быстрой перенастройки глубины сверления применено запатентованное устройство «SPIRAL SYSTEM»
- Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°
- Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами
- Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм
- Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей
- Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли
Сверлильно-присадочный станок FOX 21 имеет следующую комплектацию:
Размер рабочего стола 885?375 мм
Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели
Литой чугунный рабочий стол
Для быстрой перенастройки глубины сверления применено запатентованное устройство «SPIRAL SYSTEM»
Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°
Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами и нониусами
Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм
Боковая направляющая L=3000 мм (2 по1500 мм) с откидными упорами для больших деталей
Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.
Быстрозажимные втулки 5 шт
Присадочный станок изготовлен в соответствии с европейскими стандартами безопасности.
Сверлильно-присадочный станок FOX 21
| Параметр | Значение |
| Количество шпинделей | 21 шт |
| Расстояние между двумя шпинделями | 32 мм |
| Расстояние между внешними шпинделями | 640 мм |
| Макс. глубина сверления | 65 мм |
| Макс. толщина заготовки | 65 мм (140мм опц.) |
| Мощность мотора | 2 лс (1,5 кВт) |
| Количество пневмоприжимов | 2 шт |
| Количество флажковых упоров на линейке | 2 шт |
| Количество быстросъемных патронов | 5 шт |
| Линейка основная | 3000мм (1500х2) |
| Диаметр аспирационного патрубка | 80мм |
| Масса станка | 250 кг |
| Упаковочный размер | 1030х950х1030 мм |
