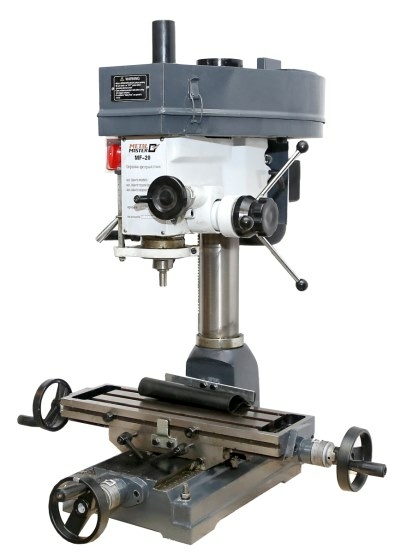

Сверлильно-фрезерный MetalMaster MF-20

Сверлильно-фрезерный станок MetalMaster MF-20 — это высококачественное оборудование, предназначенное для точной обработки металлических деталей. Станок объединяет функции сверления и фрезерования, что позволяет выполнять широкий спектр операций с высокой точностью и эффективностью. Модель MetalMaster MF-20 идеально подходит для металлообработки, машиностроения, а также для производств, где требуется универсальность и высокая производительность.

Назначение сверлильно-фрезерного станка MetalMaster MF-20

MetalMaster MF-20 используется для выполнения сверлильных и фрезерных операций на металлических заготовках. Этот станок применяют для обработки различных типов металлов, таких как углеродистая сталь, нержавеющая сталь, алюминий и другие сплавы. Он незаменим при изготовлении деталей для машин, механизмов, а также для создания точных элементов в металлообработке и других производственных отраслях.

Особенности станка MetalMaster MF-20

• Многофункциональность: Станок совмещает функции сверления и фрезерования, что позволяет выполнять различные операции на одном оборудовании.
• Регулируемая скорость: Возможность настройки скорости вращения шпинделя для работы с различными материалами и типами операций.
• Точная настройка глубины сверления: Обеспечивает выполнение операций с высокой точностью, что важно для производства деталей с минимальными допусками.
• Прочная конструкция: Станок выполнен из качественных материалов, что гарантирует долговечность и устойчивость к нагрузкам.
• Широкий рабочий диапазон: Позволяет обрабатывать заготовки различных размеров, обеспечивая универсальность при выполнении различных задач.
• Легкость в эксплуатации: Интуитивно понятное управление и настройка параметров, что облегчает работу оператора.

Преимущества использования MetalMaster MF-20

• Высокая точность: Обеспечивает точность обработки и минимальные отклонения, что важно для изготовления сложных деталей.
• Универсальность: Станок подходит для выполнения различных операций, включая сверление, фрезерование и нарезку резьбы.
• Экономия времени: Компактная конструкция и возможность выполнения нескольких операций на одном станке повышают производительность и сокращают время на переналадку.
• Простота в обслуживании: Легко заменяются комплектующие и проводят техническое обслуживание, что снижает эксплуатационные затраты.
• Долговечность: Прочные материалы и надежная сборка обеспечивают длительный срок службы оборудования.

Сферы применения

• Металлообработка: Для выполнения сверлильных и фрезерных операций при производстве деталей из различных металлов.
• Машиностроение: Для изготовления точных механических деталей и узлов для машин и оборудования.
• Сборка и ремонт оборудования: Для обработки деталей и узлов, необходимых для сборки и ремонта различных типов механизмов.
• Производственные предприятия: Для серийного производства изделий, требующих высокой точности и многофункциональности оборудования.

Особенности

	Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
	Фрезерная головка может поворачиваться вокруг вертикальной оси.
	Общий вид фрезерной головы METAL MASTER MF-20.
	Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы.
	Все рукоятки оснащены четкими и удобными лимбами.
	Направление вращения шпинделя устанавливается с панели управления.
	Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка.
	Максимальный ход пиноли - 85 мм.
	Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.
	Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли.
	Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.
	Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».
	Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.
	Положение стола по каждой оси фиксируется стопорными ручками.
	Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.
	В ЗИП входят комплект инструмента для обслуживания и инструкция.

Преимущества:

• Двигатель, рассчитанный на непрерывную работу;
• Привод главного движения станка реализует вращение шпинделя в 12 диапазонах скоростей 100 до 2200 об/мин.
• Большой прецизионный крестовый стол;
• Регулируемая прижимная планка на столе
• Возможность поворота головки на 360° в горизонтальной плоскости;
• Точное перемещение пиноли шпинделя;
• Прочная чугунная стойка;
• Быстро регулируемый упор глубины сверления;

В стандартную комплектацию станка входят:

• Комплект инструмента для обслуживания.
• Станок в сборке
• Инструкция.

• Конус шпинделя МТ 3
• Модель MF-20
• Type Сверлильно-фрезерный
