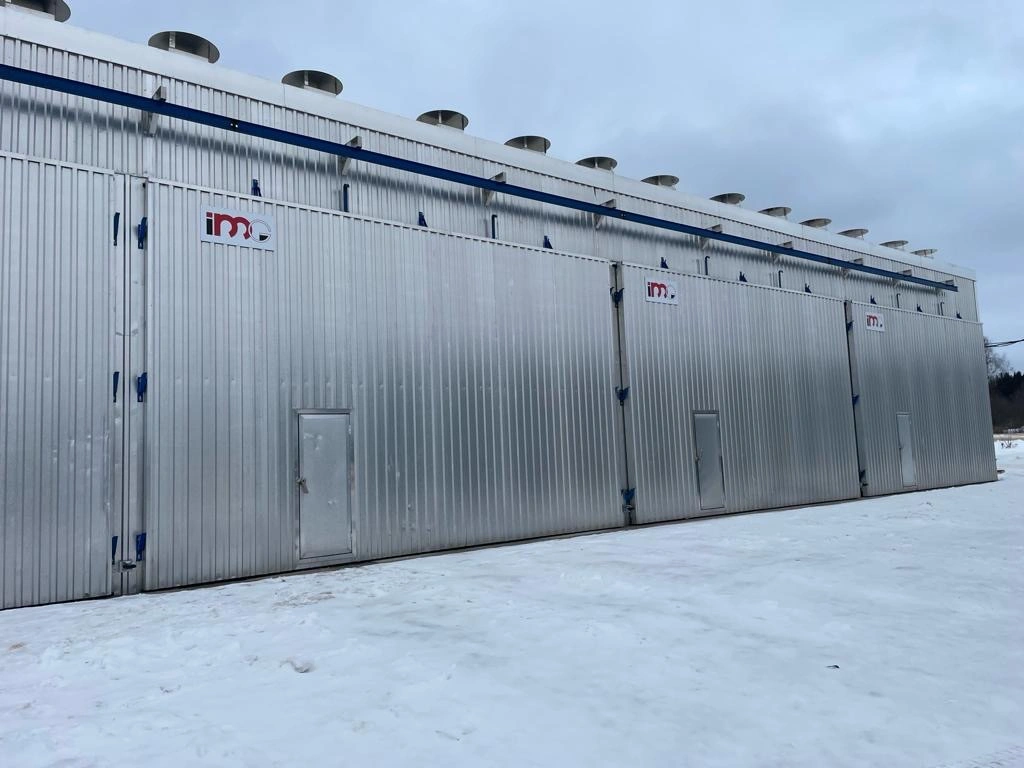

Сушильные камеры для пиломатериала IMG
Сушильные камеры конвективного типа IMG (MGR)– предназначены для сушки сырых пиломатериалов до заданного значения влажности (например до транспортной влажности, либо до столярной влажности).
Конструктивные особенности MGR-30
|
КАРКАС
Полностью алюминиевый каркас: столбы из специального профиля IMG с толщиной стенок 8 мм. Размер сечения - 150х100 мм и 150х120 мм. Снаружи на каркас сушильной камеры установлены алюминиевые панели кассетного типа. Толщина алюминия 1,0 мм (опционально 1,5мм), кассеты изготовлены на оборудовании с ЧПУ. После установки утеплителя в кассеты, стены зашиты (снаружи) алюминиевым профильным листом НС-20, в варианте «апельсиновой корки», что придаёт благородный матовый оттенок сушильной камере В качестве утеплителя в панелях термостойкий пенополиостирол толщиной 150мм или 200мм, что позволяет эксплуатировать сушильные камеры при температуре окружающей среды до -55 0С. Благодаря мощному алюминиевому каркасу и использованию пространственных ферм камера имеет снеговую нагрузку 240 кг/м2 и устойчивость к ветру до 190 км/час. |
|
ВОРОТА ПОДЪЁМНО ОТКАТНОГО ТИПА
Каркас изготовлен из алюминиевого профиля, механически скреплённого друг с другом винтами из нержавеющей стали и снабженного тягами для обеспечения устойчивости и прочности. Имеют девять точек прижима. Ворота идеально изолированы благодаря специальному профилю из твердого силикона по всему периметру ворот. Для подъёма ворот используется механическая алюминиевая тележка с редуктором, которая обеспечивает легкий подъём и сдвиг ворот. Монорельс крепится на мощные алюминиевые кронштейны |
|
АЛЮМИНИЕВАЯ КРЫША
Полностью алюминиевая мощная крыша из толстого профилированного алюминия толщиной 1,0 мм. По крыше можно ходить, не опасаясь погнуть или продавить профиль. Для предотвращения образования луж у воздушных заслонок перекрыто сверху гладким алюминиевым листом. Дождевой скат и дождевой вынос сделан на заднюю стенку |
|
ИНСПЕКЦИОННЫЕ ДВЕРИ
Располагаются в воротах и на задней стенке сушильной камеры. Изготовлены из алюминиевого корпуса с силиконовыми прокладками, с термоизоляцией как в стенах камеры. Оборудована удобным замком. Наличие двух инспекционных дверей позволяет удобно контролировать все датчики и сам процесс сушки. |
|
ПОДВЕСНОЙ ПОТОЛОК
Состоит из профильных алюминиевых листов, установленных на специальные направляющие, что обеспечивает простоту монтажа и даёт доступ к вентиляторам при проведении их обслуживания |
|
СИСТЕМА ВЕНТИЛЯЦИИ
Состоит из осевых вентиляторов, которые устанавливаются на алюминиевой ферме над подвесным потолком. Электродвигатель вентилятора предназначен для работы при температуре более 115°С (класс теплостойкости Н), и влажности 100%, в тропическом исполнении, скорость вращения вала 1500 об/мин., степень защиты IP 55 (пылезащищенный, защита от водяных струй со всех сторон), необслуживаемый, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет порядка 10 - 15 лет. Производитель двигателей – Lafert (Италия). Крыльчаток – Elektrovent (Италия). Крыльчатка вентилятора 8-ми лопастная алюминиевая реверсивная с симметричным профилем для обеспечения одинаковой эффективности при вращении в обоих направлениях, благодаря идеальной заводской балансировке и калибровки угла атаки лопастей под рабочую мощность двигателя, достигается максимальный коэффициент полезного действия и вследствие этого происходит экономия энергии. Рабочая температура от -800 С до +3000 С. Обечайки выполнены из алюминия. |
|
ВЕРХНИЕ И БОКОВЫЕ ШТОРКИ
Для предотвращения паразитных потоков воздуха сверху и по бокам устанавливаются резиновые шторки |
|
СИСТЕМА НАГРЕВА
Система нагрева состоит из биметаллических двухрядных теплообменников: трубы либо из нержавеющей стали, либо из углеродистой стали, ребра из алюминия. В теплообменнике исключена любая коррозия, очень стоек к разморожению системы. Маленький шаг оребрения увеличивает площадь нагревательных элементов. Теплообменники снабжены или ответными фланцами или обвязкой с выводом двух труб наружу. Двухрядность калорифера позволяет максимально увеличить теплоотдачу, не создавая при этом выше расчетных препятствий для потока воздуха. Также установлен автоматический клапана для спуска воздуха и кран для слива воды. |
|
ТРЕХХОДОВЫЕ КРАНЫ РЕГУЛИРОВАНИЯ ПОДАЧИ ГОРЯЧЕЙ ВОДЫ
Для подачи горячей воды в сушильную камеру используется трехходовой кран производства Belimo. (Швейцария) Подбирается в зависимости от объёма полезной загрузки сушильной камеры и типов теплообменников. Возможен диаметр от 32 до 100мм. Кран регулирует подачу горячей воды в пропорциональном режиме. |
|
ВОЗДУШНЫЕ ЗАСЛОНКИ
Воздушные заслонки, регулируют обмен потока внутреннего воздуха. Размер сечения заслонки в зависимости от объёма загрузки камеры 450х450 и 500х300 мм. Привода Belimo (Швейцария) пропорционально управляют открытием и закрытием воздушных заслонок. Воздушные заслонки могут быть расположены как и на крыше, так и на передней и задней стенке сушильной камеры. |
|
ДВУХСТОРОННЯЯ СИСТЕМА УВЛАЖНЕНИЯ
Двухсторонняя система увлажнения поставляется вместе с двумя электромагнитными клапанами и располагается на задней стенке и на стенке над воротами. Благодаря двум веткам увлажнения, включаются форсунки той стороны, в чью сторону работает реверс. Это исключает возможность сбивания капель увлажнения на стены камеры и прямого попадания на древесину и в несколько раз увеличивает эффективность работы системы увлажнения. Трубы, на которых закреплены распыляющие форсунки из латуни, изготовлены из меди.
|
|
ЭЛЕКТРОЩИТ УПРАВЛЕНИЯ
Электрощит управления, отвечающий самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, полную световую и звуковую индикацию и максимальную степень надежности. Электрическая панель осуществляет автоматическое или ручное управление всеми функциями сушильного процесса. Встроенные огни помогают оператору отслеживать текущее состояние и помогают легко найти и устранить неисправность. Характеристики: - Защита по входному напряжению: а) от перекоса фаз б) от пропадания фазы в) от пропадания нуля г) от подмены фазы вместо нуля д) от отклонения напряжения е) от чередования фаз - Защита силовых выходных цепей: а) от перегрузки б) от обрыва цепи в) от короткого замыкания - Защита коммутационных цепей внутренней разводки щита - Световая индикация аварийной цепи - Защита выходных цепей контроллера - RC защита - Последовательный запуск моторов (интервал 1 сек.) - Индикация состояния каждого мотора (работа, пауза, авария) - Защита от случайного включения вентилятора в реверсивную сторону без паузы - Контроль, индикация и защита от неблагоприятных температурных режимов эксплуатации пульта управления - Стабилизатор питания контроллера - Двукратный запас мощности блока питания контроллера - Индикация включения СЩУ - Индикация нарушения климатических установок - Индикация состояния входного напряжения (В случае отклонения напряжения сети от нормы произойдет отключение |
|
КОНТРОЛЛЕР img
Контроллер D-Touch (Производитель – Италия) – новый шаг в системах управления для сушильных камер, поскольку объединяет в себе современные, универсальную и международные технологии управления процессом сушки древесины |
Технические характеристики станка MGR-30
| Общие характеристики | |
| Внешний габарит сушильной камеры, м | 7.0 х 4.6 х 5.4 |
| Внешний (полезный) размер суш.камеры (фронт х глубина х высота до фальш. потолка, м | 6.6 х 4.3 х 4.1 |
| Объем загрузки пиломатериала (при средней толщине 50 мм/40мм и прокладках 25 мм, м3 | 30 |
| Тепловая мощность биметаллических двухядерных теплообменников, кВт | Макс:180 000 кКал/ч (208 кВт) Средняя: 93 кВт |
| Количество вентиляторов, шт. | 3 |
| Мощность двигателей реверсивных вентиляторов и диаметр крыльчаток | 3 кВт. 800 мм. 1500 об/мин |
| Суммарный воздушный поток, м3/час | 90 000 |
| Количество форсунок, шт | 4+4 |
| Трехходовой кран с приводом | ДУ50 |
| Воздушные заслонки,размер и количество | 400х200 мм. 4 шт |
