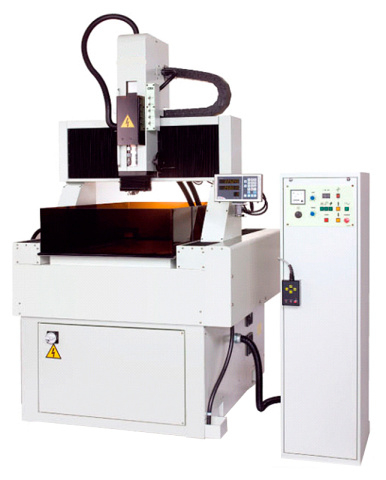

Супердрель CHMER CM-H86A
"Супердрели" позволяют получать отверстия значительно быстрее традиционных методов, а также "сверлить" там, где получение отверстий в твердых металлах механическими способами практически невозможно. Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.
Область применения CHMER CM-H86A
Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах. Детали аэрокосмической промышленности Порошковая керамика ZrO2 Углеродистая сталь большой толщины Отверстие подачи СОЖ в метчике Получаемые изделия
Схемы обработки CHMER CM-H86A
Конструктивные особенности CHMER CM-H86A
 |
Получение отверстий небольшого диаметра в различных материалах В том числе закаленных сталях и твердых сплавах, с глубиной до 10 диаметров. |
 |
Применение в качестве диэлектрика дистиллярованной воды Простота и экономичность в эксплуатации и обслуживании. |
|
УЦИ по осям X, Y, Z Высокая точность обработки. |
Комплектация CHMER CM-H86A
Стандартная
 |
Шпиндель ER |
| Латунные трубки (электро-инструменты) Ø0,5 x 400 x 10 мм | |
| Ограждение зоны обработки | |

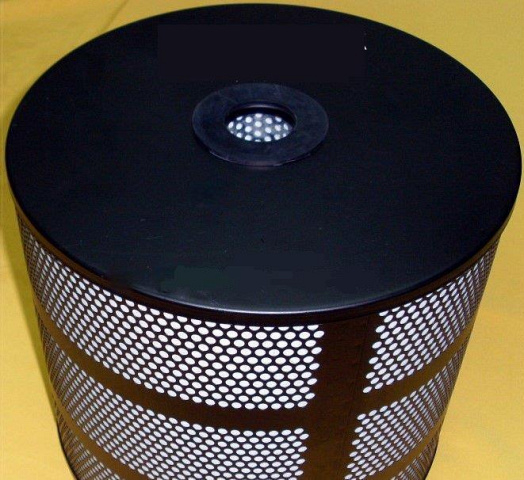

| Фильтр | |
| Направляющая для электрод-инструмента Ø1,0 мм | |
| Направляющая для электрод-инструмента Ø0,5 мм | |
| Резиновые уплотнители Ø0,5 мм - 3 шт. | |
| Промывочное сопло | |
| Комплект инструмента для обслуживания станка |
Дополнительная

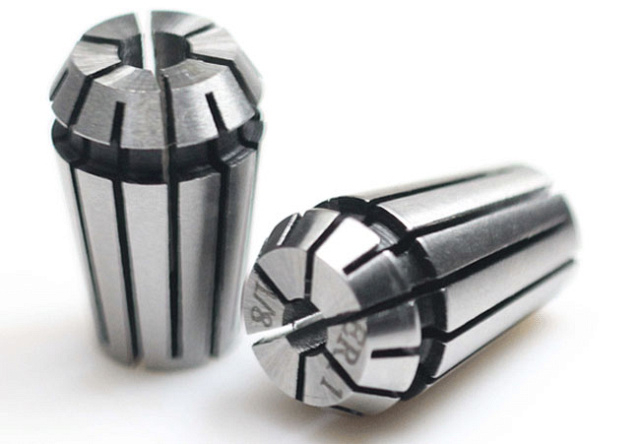

| Цанги для ER шпинделя | |
| Высокоточный патрон ER 0,5 - 3,0 мм | |
| Бумажный фильтр (1 коробка) |
Технические характеристики CHMER CM-H86A
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 340 |
| Размер стола, мм | 320 x 570 |
| Макс. вес заготовки, кг | 1500 |
| Перемещение по оси X, мм | 600 |
| Перемещение по оси Y, мм | 800 |
| Макс. размеры заготовки, мм | 700 x 950 x 310 |
| Диаметр электрод-инструмента, мм | Ø 0,2 - 3,0 (опционально Ø 0,2 - 6,0) |
| Макс. длина электрод-инструмента, мм | 400 |
| Расстояние между поверхностью направляющей для электрод-инструмента и поверхностью рабочего стола, мм | 155 - 310 |
| Объем рабочей жидкости, л | 16 x 2 |
| Тип рабочей жидкости | Вода |
| Тип управления | X, Y, Z – контроллер |
| Потребляемая мощность, кВт | 3 |
| Элементная база | МОП-транзисторы |
| Макс. сила тока, А | 25 |
| Кол-во возможных режимов обработки (по току), шт. | 8 |
| Кол-во возможных режимов обработки (по ширине импульса), шт. | 10 |
| Длина, мм | 1200 |
| Ширина, мм | 1450 |
| Высота, мм | 2160 |
| Вес, кг | 2000 |
