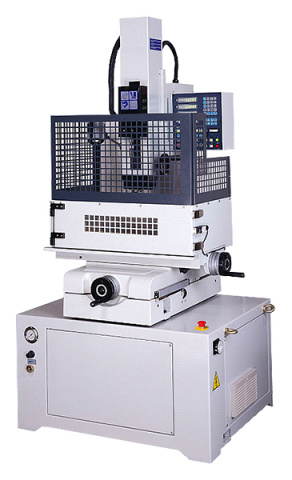

Супердрель CHMER CM-H32Z
"Супердрели" позволяют получать отверстия значительно быстрее традиционных методов, а также "сверлить" там, где получение отверстий в твердых металлах механическими способами практически невозможно. Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.
Область применения CHMER CM-H32Z
Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах. Детали аэрокосмической промышленности Порошковая керамика ZrO2 Углеродистая сталь большой толщины Отверстие подачи СОЖ в метчике Получаемые изделия
Схемы обработки CHMER CM-H32Z
Конструктивные особенности CHMER CM-H32Z
 |
Получение отверстий небольшого диаметра в различных материалах В том числе закаленных сталях и твердых сплавах, с глубиной до 10 диаметров. |
 |
Применение в качестве диэлектрика дистиллярованной воды Простота и экономичность в эксплуатации и обслуживании. |
|
УЦИ по осям X, Y, Z Высокая точность обработки. |
Комплектация CHMER CM-H32Z
Стандартная
 |
Шпиндель ER |
| Латунные трубки (электро-инструменты) Ø0,5 x 400 x 10 мм | |
| Ограждение зоны обработки | |

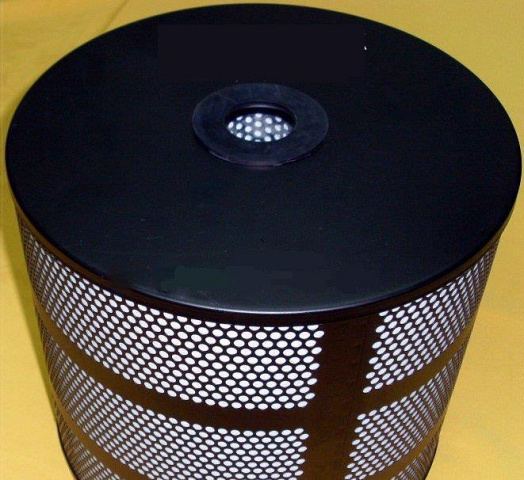

| Фильтр | |
| Направляющая для электрод-инструмента Ø1,0 мм | |
| Направляющая для электрод-инструмента Ø0,5 мм | |
| Резиновые уплотнители Ø0,5 мм - 3 шт. | |
| Промывочное сопло | |
| Комплект инструмента для обслуживания станка |
Дополнительная
| Цанги для ER шпинделя | |
| Высокоточный патрон ER 0,5 - 3,0 мм | |
| Бумажный фильтр (1 коробка) |
Технические характеристики CHMER CM-H32Z
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 340 + 200 |
| Размер стола, мм | 600 x 300 |
| Макс. вес заготовки, кг | 180 |
| Перемещение по оси X, мм | 350 |
| Перемещение по оси Y, мм | 250 |
| Макс. размеры заготовки, мм | 800 x 460 x 350 |
| Макс. длина электрод-инструмента, мм | 400 |
| Расстояние между поверхностью направляющей для электрод-инструмента и поверхностью рабочего стола, мм | 3 - 350 |
| Тип управления | X, Y – ручное, Z – контроллер |
| Потребляемая мощность, кВт | 3 |
| Элементная база | МОП-транзисторы |
| Токовые каналы | 9 шагов |
| Ширина импульса | 10 шагов / импульс |
| Длина, мм | 2185 |
| Ширина, мм | 1875 |
| Высота, мм | 2330 |
| Вес брутто, кг | 1000 |
| Вес, кг | 800 |
