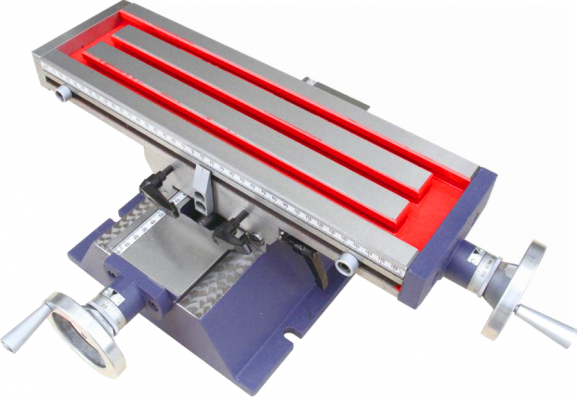

Стол 2-х координатный неповоротный с фиксаторами BF-16
Стол 2-х координатный неповоротный с фиксаторами BF-16
Стол BF-16 представляет собой надежное и удобное оборудование для работы в промышленных условиях. Он обладает рядом преимуществ, которые делают его незаменимым помощником на производстве.
Преимущества:
- Высокая надежность и долговечность
- Простота в использовании и обслуживании
- Удобство в настройке и регулировке
- Точность и плавность движения
- Эффективное использование рабочего пространства
Особенности:
- Две координаты для точного позиционирования предметов
- Неповоротный стол для фиксации заготовок
- Фиксаторы для надежной фиксации материалов
- Прочная конструкция из качественных материалов
Стол BF-16 идеально подходит для работы с промышленными станками, фрезерными и сверлильными станками, где требуется точное позиционирование и фиксация материалов. Он применяется в различных отраслях промышленности, таких как машиностроение, авиационная и судостроительная промышленность, металлообработка и другие.
Приобретите стол BF-16 и повысьте эффективность работы вашего производства!
Стол 2-х координатный неповоротный предназначен для использования в качестве дополнительной оснастки преимущественно на универсальных фрезерных, шлифовальных, сверлильных станках. Использование стола позволяет успешно выполнять такие операции как продольно-поперечное фрезерование, сверление и шлифование, фрезерование пазов, уступов и других элементов детали через необходимые расстояния, а так же производить разметку и контрольные измерения.
Размеры координатного стола
Технические характеристики BF-16
| Характеристика | Значение |
|---|---|
| Длина рабочей поверхности A, (мм) | 400 |
| Ширина рабочей поверхности B, (мм) | 120 |
| Ширина паза рабочей поверхности C, (мм) | 10 |
| Количество пазов | 1 |
| Общая высота D, (мм) | 145 |
| Длина базовой платформы E, (мм) | 282 |
| Ширина базовой платформы F, (мм) | 222 |
| Расстояние между крепежными отверстиями по ширине базы H, (мм) | 160 |
| Расстояние между крепежными отверстиями по длине базы G, (мм) | 200 |
| Количество крепежных мест | 4 |
| Габариты маховиков J, (мм) | 110 |
| Продольная подача X, (мм) | 220 |
| Поперечная подача Y, (мм) | 160 |
| Цена деления шкалы маховика, (мм) | 0.05 |
| Желоб для отвода СОЖ | - |
| Масса BF-16 , (кг) | 23.5 |
Комплектность
- стол 2-х координатный в сборе;
- ручка маховика – 3шт;
- паспорт;
