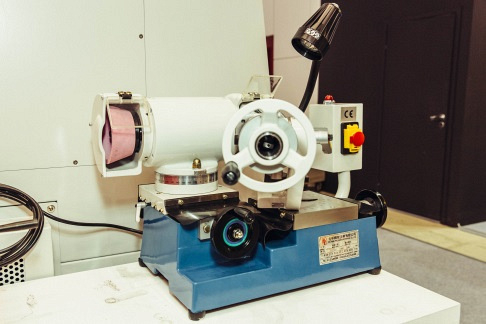

Станок заточной PeiPing PP-32
(голосов 0)
Артикул: 8883949pp_32 Код товара: 106234
На складе: много
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 32 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- Фрезерный инструмент (концевые фрезы с плоским торцом);
- Сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, зенкеры, зенковки, цековки);
- Резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Типы затачиваемого инструмента:
Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 | Поперечное перемещение стола Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |

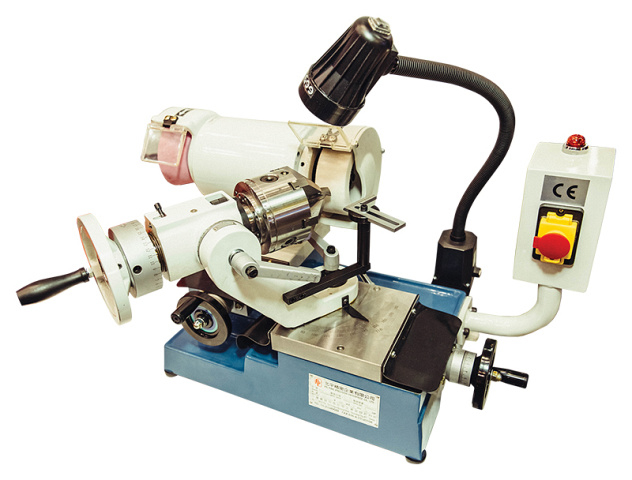

 | Устройство для заточки сверл Ø 2 - 32 мм Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). |
.jpg) | Переходники под конус Морзе 3 Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством). |
 | Переходники под конус Морзе 1, 2 Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством). |
 | Настройка углов поворота Осуществляется по градуированной шкале. |
 | Сдвоенный заточной узел для установки шлифовальных кругов |
 | Штатив на магнитной стойке Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 2 - 20 |
| Макс. наружный диаметр насадного инструмента, мм | 32 |
| Продольное перемещение заточного стола (ось X), мм | 150 |
| Поперечное перемещение заточного стола (ось Y), мм | 135 |
| Вертикальное перемещение заточного узла (ось Z), мм | - |
| Макс. диаметр шлифовального круга, мм | 125 |
| Макс. диаметр фрезы, мм | 32 |
| Макс. диаметр сверл, мм | 32 |
| Макс. длина фрезы, мм | 120 |
| Макс. расстояние между центрами, мм | 150 |
| Макс. диаметр обработки, мм | 32 |
| Мин. диаметр цанги, мм | 2 |
| Макс. диаметр цанги, мм | 20 |
| Макс. угол спирали, ° | ± 45 |
| Угол наклона шлифовального круга (от горизонтальной оси), ° | ± 45 |
| Наклон заточного узла, ° | 360 |
| Мощность электродвигателя шлифовального круга, кВт | 0,55 |
| Размеры шлифовального круга, мм | 125 x 31,75 |
| Частота вращения шлифовального круга, об/мин | 3600 |
| Напряжение, В | 380 |
| Длина, мм | 850 |
| Ширина, мм | 550 |
| Высота, мм | 670 |
| Вес, кг | 125 |
| Заказать | — |
