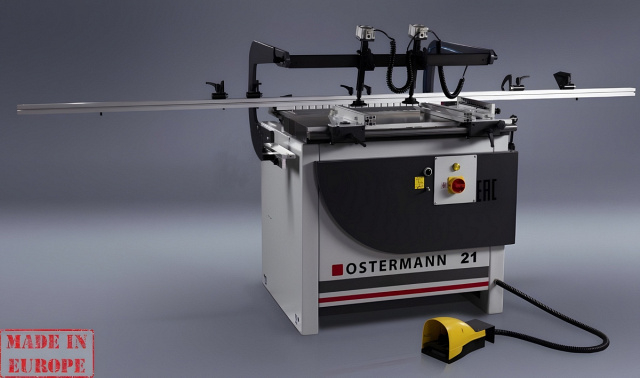

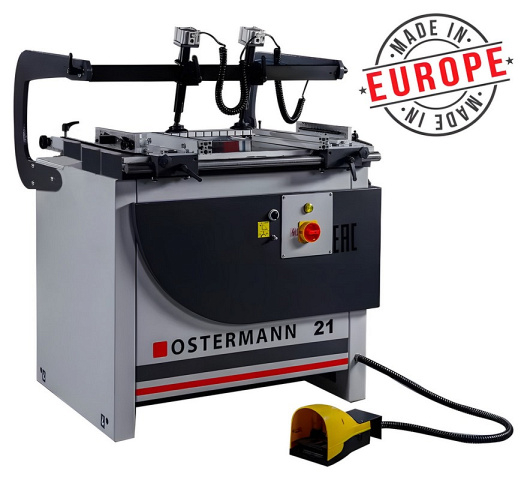

Станок сверлильно-присадочный OSTERMANN 21
Станок OSTERMANN 21 используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ OSTERMANN 21
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Получаемые изделия
СХЕМА ОБРАБОТКИ OSTERMANN 21
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ OSTERMANN 21
 |
Фрезеровка под модуль присадки петель Специальная фрезеровка в гребенке дает возможность установки модуля для присадки петель без дополнительных манипуляций. |
 |

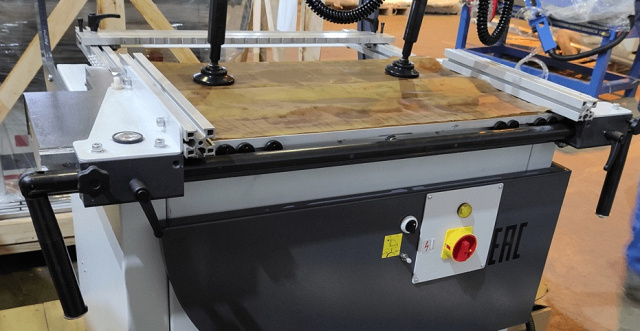

Увеличенный рабочий стол Позволяет расширить зону обработки деталей, тем самым исключает «мертвые зоны» при использовании стандартных боковых упоров. |
 |

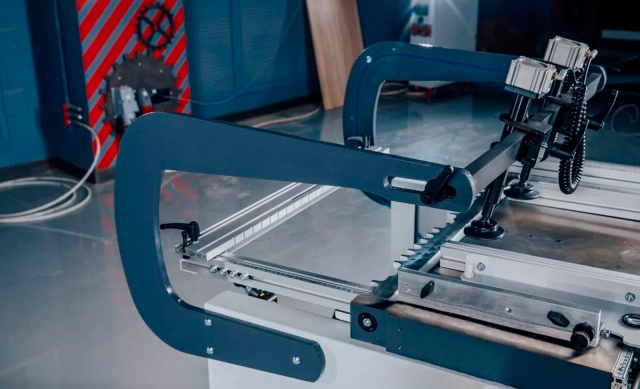

Мощные опоры Наличие мощных чугунных опор большого размера, с увеличенной глубиной базирования позволяет присаживать заготовки с больших габаритов и дает возможность сверления отверстий с большим расстоянием до края детали. |
 |
Откидная направляющая Позволяет убирать упор с рабочего стола, при этом не снимая с направляющей. Система хранения – «все на своем месте». |
 |

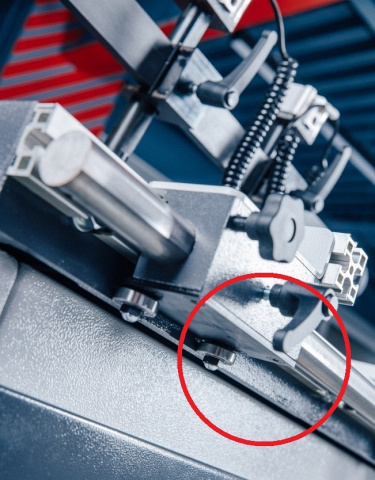

Система регулировки глубины сверления Удобный механизм настройки глубины сверления с учетом размеров сверла и толщины заготовки дает возможность быстрой и точной настройки глубины сверления и обеспечивает максимальный ход сверлильной головки в горизонтальном и вертикальном направлениях. |
 |
Аспирация Система аспирации с выходом в нижней части станка. Стружка и опилки под действием силы тяжести и воздушного потока эффективно удаляются из рабочей зоны станка, что гарантирует долгосрочную и стабильную работу всех элементов станка. |
 |

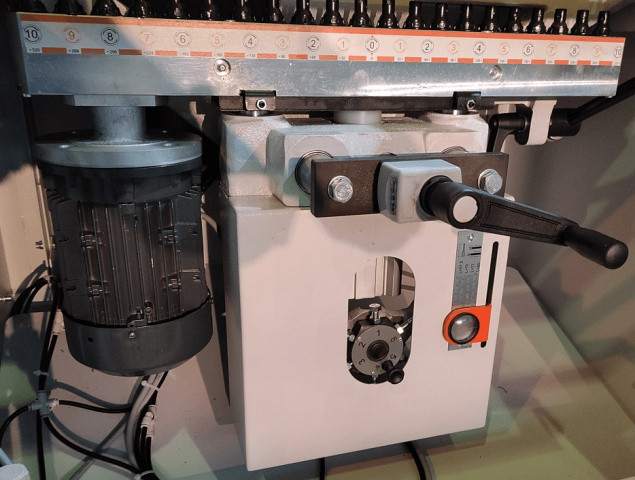

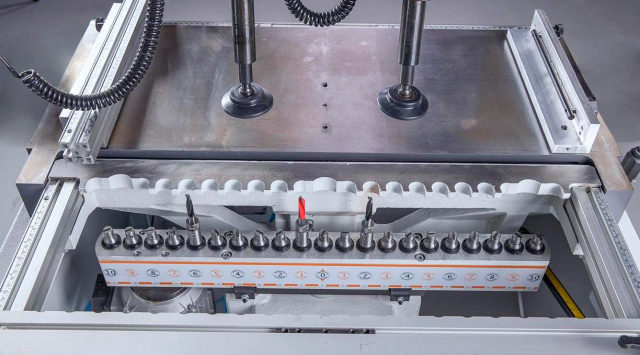

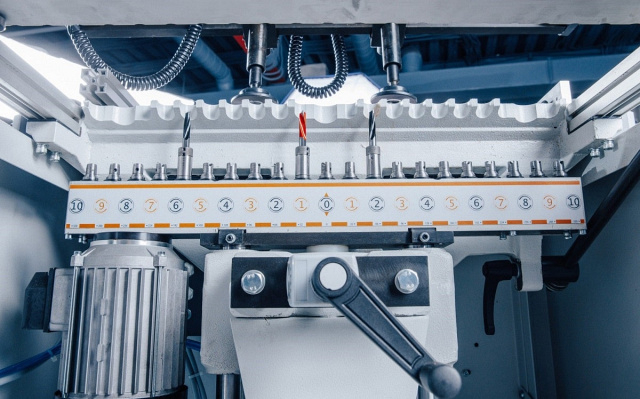

Сверлильная группа Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточных положениях, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом. |
 |

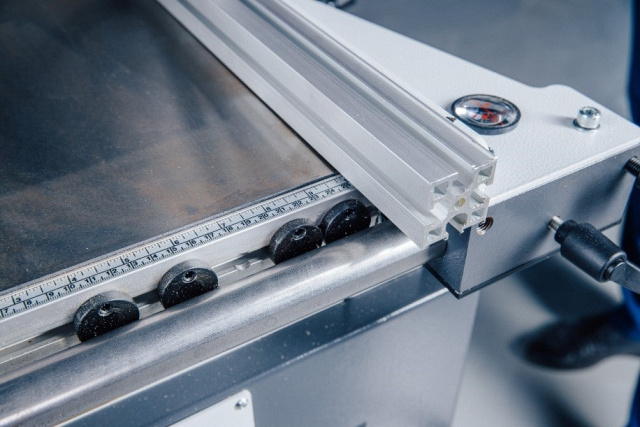

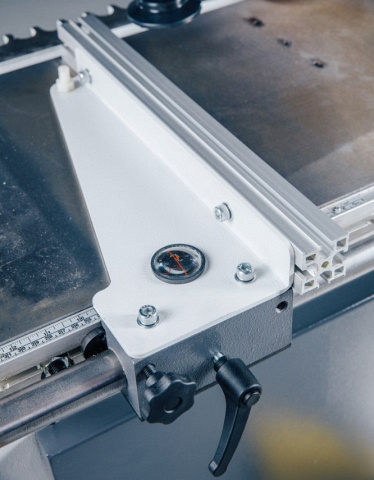

Боковые упоры Массивные боковые упоры с линзами на размерной линейке обеспечивают быструю, легкую и точную установку требуемого размера. Перемещаются по круглой направляющей большого сечения, имеют дополнительные подшипники для плавного перемещения и исключения перекоса упора. |
 |

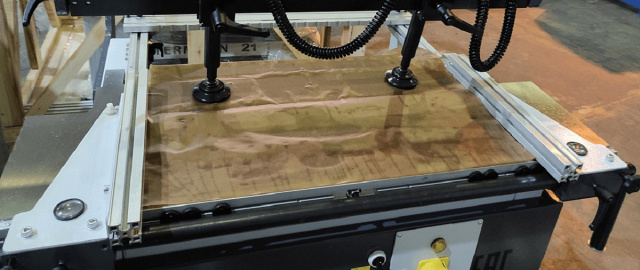

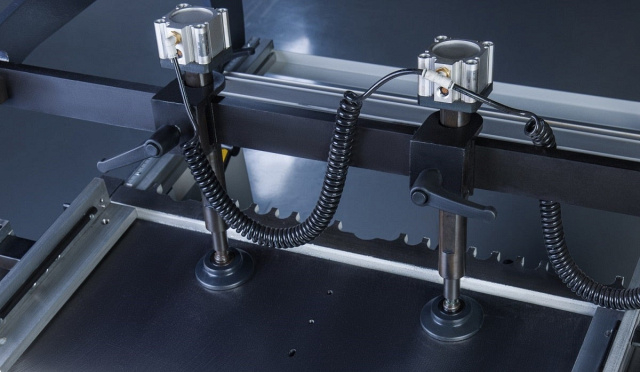

Пневмоприжимы Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами. |
 |

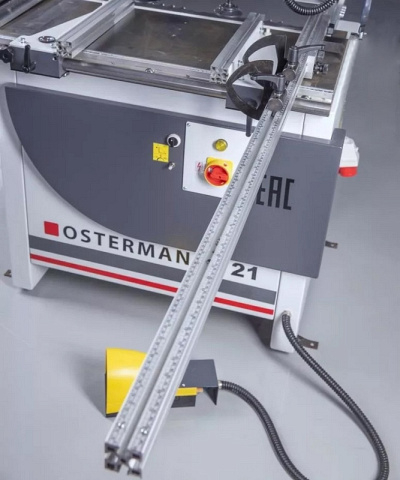

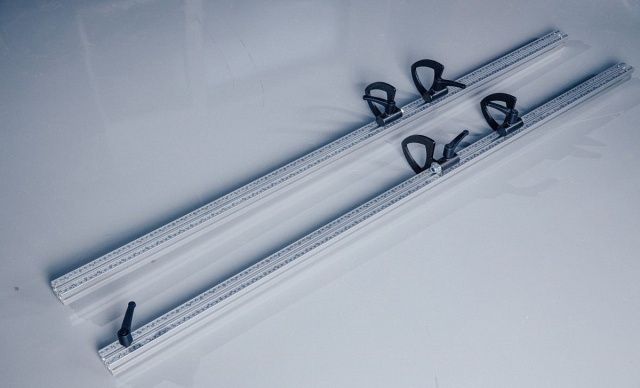

Базирующие линейки Две поворотные алюминиевые линейки с четырьмя упорами, миллиметровой шкалой длиной 1500 мм каждая (общая длина 3000 мм) и возможностью установки, как вдоль траверсы, так и поперек нее на фронтальных упорах увеличивают скорость позиционирования заготовок, позволяют выполнять карты присадки нестандартной конфигурации. |
 |
Запоминание размеров Система запоминания постоянно используемых размеров позволяет один раз настроить расположение стопорков и постоянно их использовать для более быстрой перенастройки станка с одного размера на другой, согласно карты присадки. |
 |

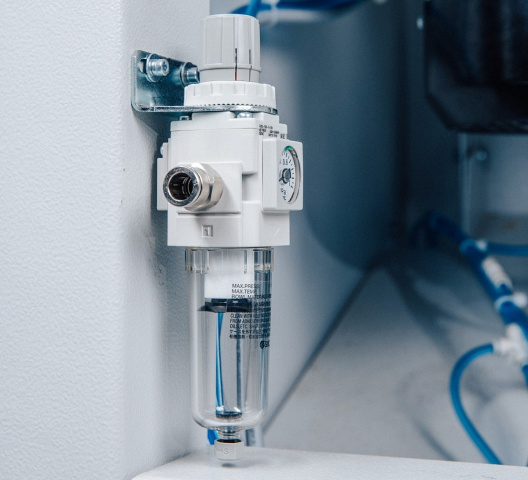

Блок подготовки воздуха |
 |
Быстросменные цанги Вместе со станком поставляются быстрозажимные патроны в количестве 5 штук. Применение быстрозажимных цанг уменьшает время на изменение конфигурации присадочной траверсы до минимума. |
Технические характеристики OSTERMANN 21
| Характеристика | Значение |
|---|---|
| ЦЕНА | 498 852 ₽ |
| ЦЕНА ПО АКЦИИ | 463 980 ₽ |
| Размеры рабочего стола, мм | 864 - 500 |
| Количество шпинделей, шт. | 21 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Частота вращения шпинделей сверлильных групп, об/мин | 2850 |
| Макс. глубина сверления, мм | 70 |
| Расстояние между двумя крайними шпинделями, мм | 640 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
| Угол наклона траверсы, ° | 0 - 90 |
| Мощность двигателя, кВт | 1,1 |
| Требуемое давление, Бар | 6 |
| Расход воздуха, л/цикл | 30 |
| Длина, мм | 1200 |
| Ширина, мм | 1750 |
| Высота, мм | 1200 |
| Вес брутто, кг | 425 |
| Длина, мм | 1320 |
| Ширина, мм | 1400 |
| Высота, мм | 1200 |
| Вес, кг | 275 |
