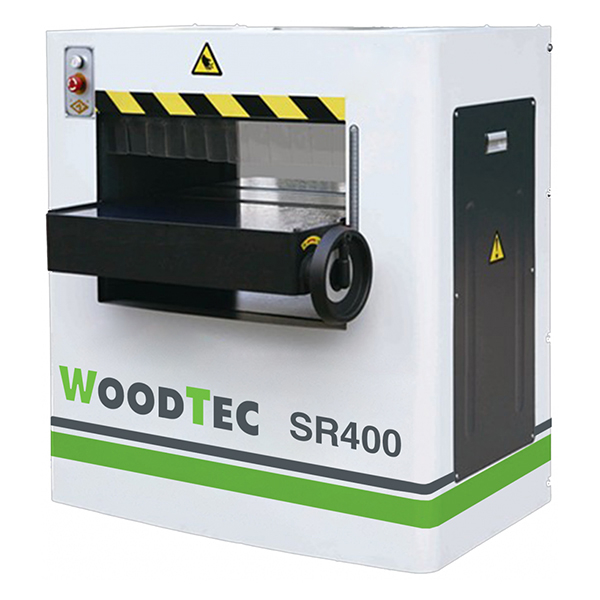

Станок рейсмусовый WoodTec SR 400
Назначение
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Секционный подающий вал позволяет одновременно подавать заготовки разной толщины;
- Рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке;
- Массивная станина обеспечивает высокую жесткость конструкции;
- Мощные двигатели позволяют снимать большую толщину материала (до 5 мм) за один проход;
- Настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале;
- Оснащен когтевой защитой, предотвращающей выброс заготовки.
Конструктивные особенности
 |
Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать в станок заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |
Рабочий стол Надежно зафиксирован на 2-х опорах. Опоры закрыты кожухами, что исключает возможность попадания пыли. |
 |
Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |
Ролики в столе В рабочем столе расположены 2 холостых ролика, обеспечивающие лучшее скольжение заготовки. |
 |
Привод подающих вальцов Осуществляется посредством цепной и шестеренчатой передачи. |
 |
Удлинение стола На выходе установлено удлинение стола – увеличивает рабочую поверхность, заготовка не падает вниз. Исключены подрывы заготовки. |
 |
Подъем / опускание стола Осуществляется вручную с помощью удобного маховика. Отображение размера по линейке с миллиметровой шкалой. |
 |
Защитные шторки Предотвращают разброс стружки от станка. |
 |
Аспирация Аспирационный патрубок диаметром 140 мм для удаления стружки. |
 |
Аспирационная установка (Дополнительное оборудование) Обес |
Технические характеристики станка рейсмусового WoodTec SR 400
| Размеры обрабатываемой заготовки | |
| Ширина, наибольшая, мм | 400 |
| Толщина, наименьшая, мм | 4 |
| Толщина наибольшая, мм | 200 |
| Длина не менее, мм | 220 |
| Толщина снимаемого слоя, наибольшая, мм | 5 |
| Диаметр ножевого вала, мм | 105 |
| Количество ножей, шт | 4 |
| Скорость подачи заготовки, м/мин | 8; 12 |
| Частота вращения ножевого вала, об/мин | 4800 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 5,5 |
| Габаритные размеры | |
| Длина, мм | 823 |
| Ширина, мм | 884 |
| Высота, мм | 1143 |
| Вес, кг | 405 |
