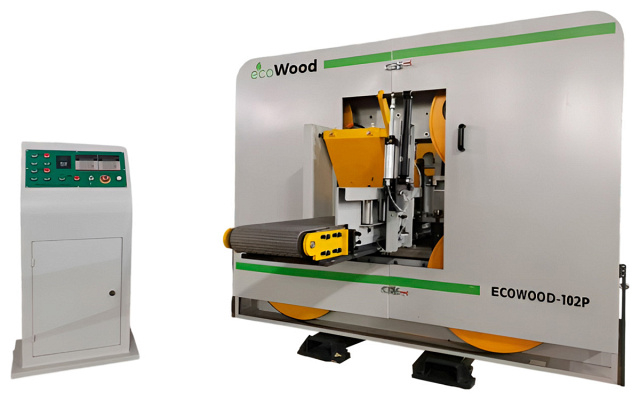

Станок ленточно-делительный EcoWood-102P
Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала. Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленная модель имеет двухпильную конфигурацию, позволяющую значительно увеличить производительность.
Область применения EcoWood-102P
Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленная модель имеет двухпильную конфигурацию, позволяющую значительно увеличить производительность.
Схемы обработки EcoWood-102P
 |
Деление бруса по толщине |
Конструктивные особенности EcoWood-102P
 |

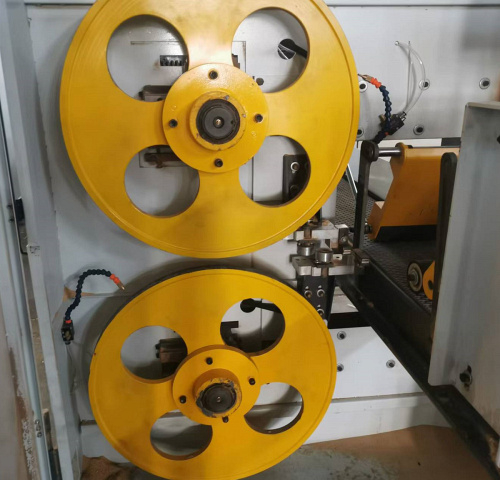

Станина и шкивы Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил. Увеличение диаметра шкивов до 710 мм. дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность. |
 |
Ограничитель пильной ленты Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила. |
| Техническое обслуживание и смазка Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс–масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность. |
|
| Устройство очистки В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов. |
|
 |

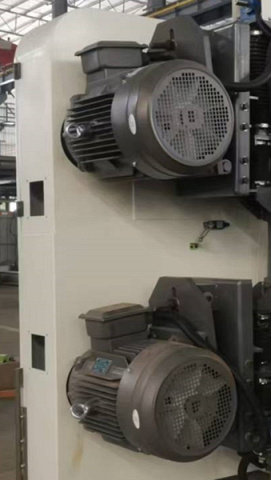

Привод пильного узла Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород. |
| Система прижима Пневматический прижим с обрезиненными роликами обеспечивает возможность регулировки давления в процессе работы. Данная система эффективно работает с твердолиственными породами, а также при пилении шпона. |
|
 |

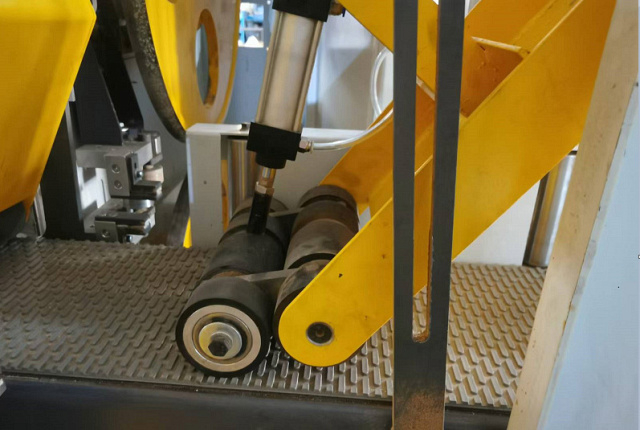

Сдвоенный пневмоприжим Пневматический прижим со сдвоенным роликом обеспечивает максимальное пятно контакта заготовки, обеспечивая наилучшее позиционирование заготовки перед пильными лентами и исключает ее смещение при пилении. |
 |

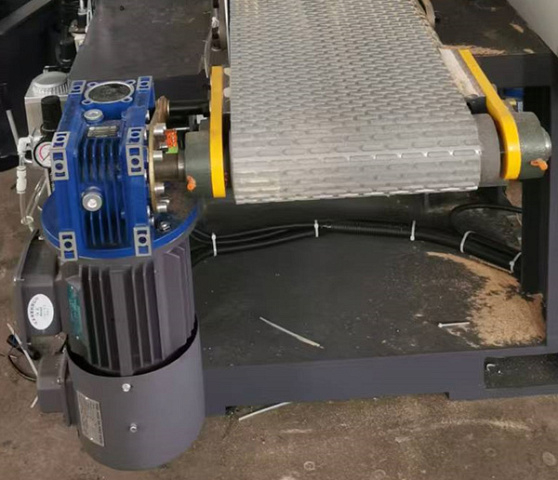

Подающий транспортер Транспортерная лента приводится в движение электромотором мощностью1,5 кВтс инвертором, который обеспечивает высокую скорость подачи при пилении – до45 м/мин. Данная система, в отличие от гидравлической, проще в эксплуатации, она не перегревается и не требует сезонной замены гидравлической жидкости. |
 |

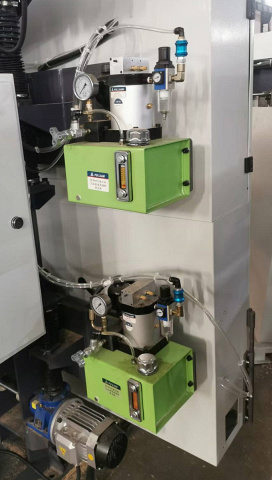

Система натяжения пил Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения. |
 |

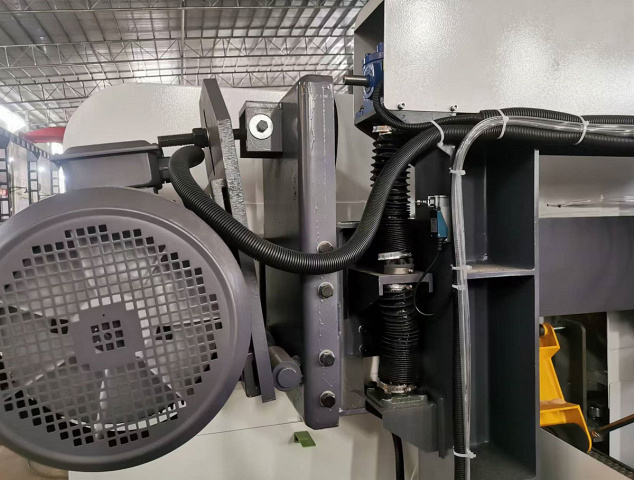

Механизм настройки пил на размер На станкеEcoWood-102Pвертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер. |
 |

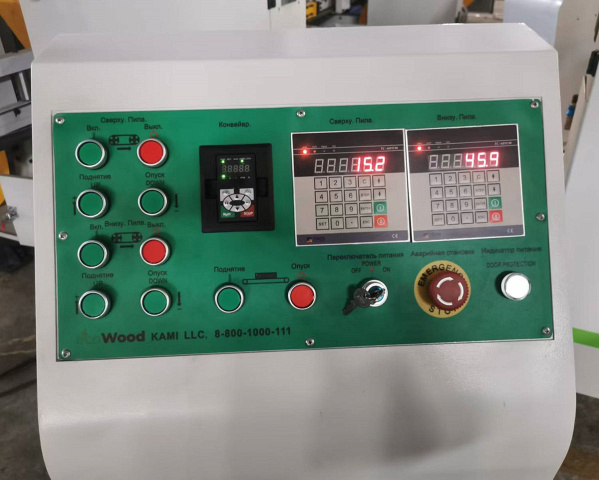

Выносной пульт управления На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм. Выносной пульт управления позволяет установить его в удобном для оператора месте, что делает эксплуатацию станка максимально эффективной. |

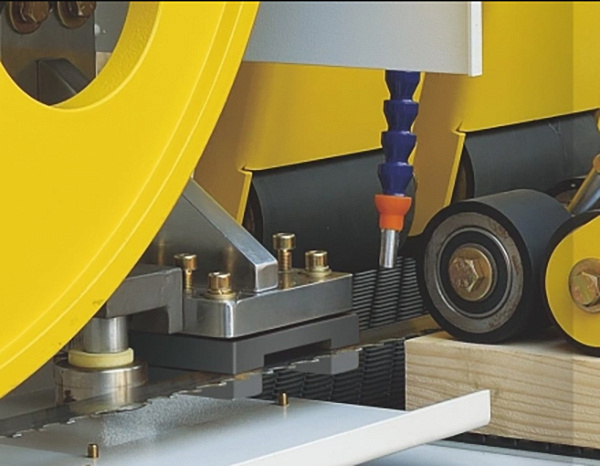

| Система подачи очищающей жидкости на пилу Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор). Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород. |
Комплектация EcoWood-102P
Технические характеристики EcoWood-102P
| Характеристика | Значение |
|---|---|
| Макс. сечение обрабатываемого материала, мм | 300 x 250 |
| Количество пильных лент, шт. | 2 |
| Расстояние от верхней пилы до транспортера, мм | 20 - 170 |
| Расстояние от нижней пилы до транспортера, мм | 5 - 125 |
| Диаметр шкивов, мм | 711 |
| Размер ленточной пилы, мм | 4620 x 34 x 1,1 x 1,6 |
| Перемещение пильных узлов | электромеханическое |
| Натяжение ленты | гидравлика |
| Ширина подающего конвейера, мм | 285 |
| Мощность основных электродвигателей, кВт | 15 x 2 |
| Мощность двигателя подачи, кВт | 1,5 (электропривод) |
| Скорость подачи, м/мин | 0 - 18 |
| Прижим заготовки | пневмоцилиндр |
| Минимальное расстояние между пилами, мм | 12 |
| Установка размеров | электромеханическое по цифровому контроллеру |
| Подача | электромеханическая |
| Длина, мм | 3000 |
| Ширина, мм | 2000 |
| Высота, мм | 2000 |
| Вес, кг | 2400 |
