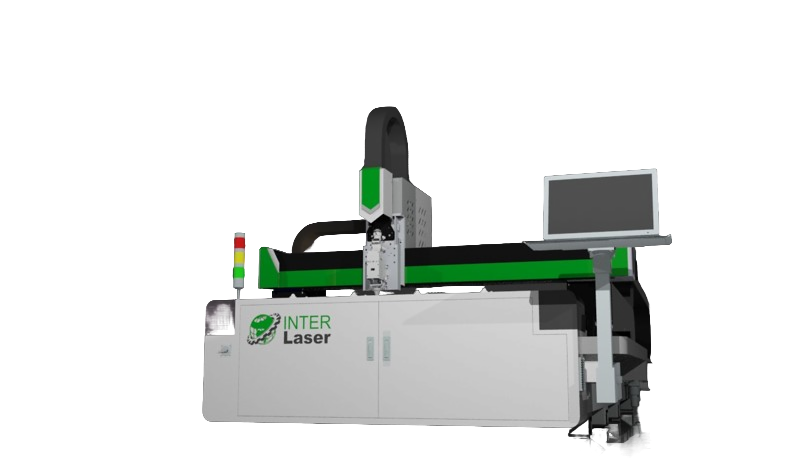

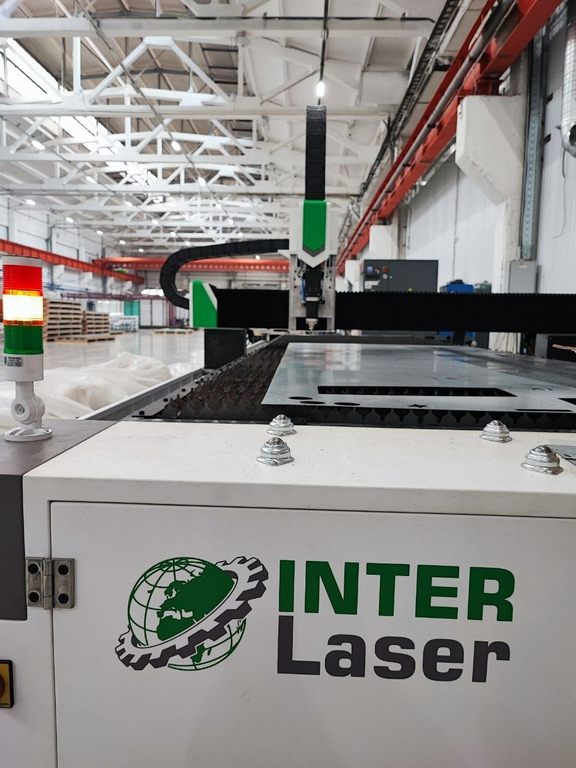

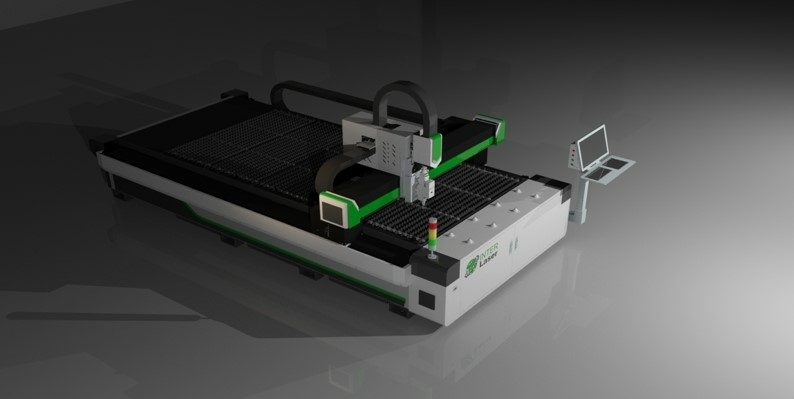

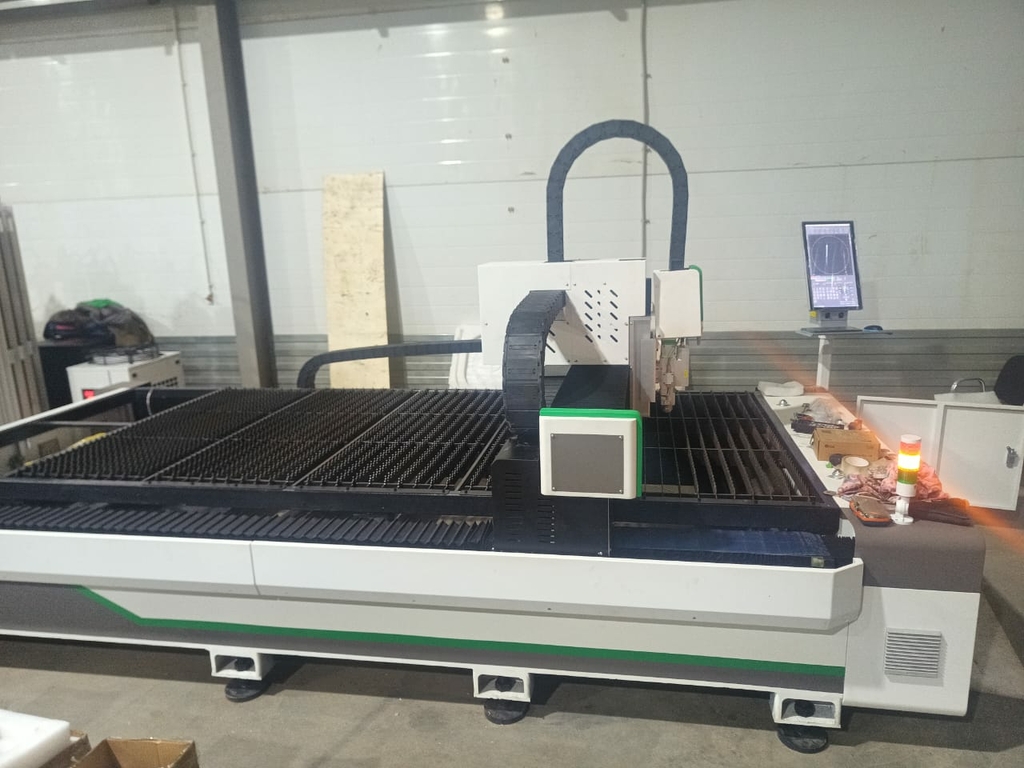

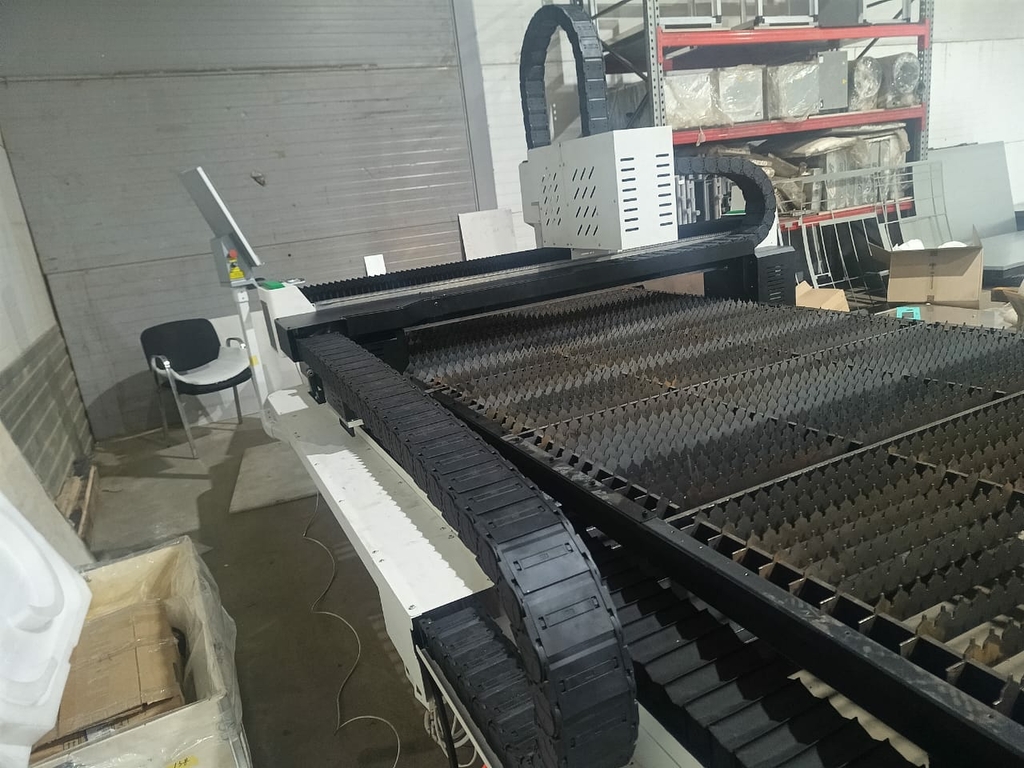

Станок лазерной резки для высокоскоростного раскроя листового металла INTERLASER A3 3000
INTERLASER A3 подходит не только для традиционных отраслей, таких как машиностроение и металлообработка, но и для производства солнечных панелей, изготовления архитектурных элементов, а также в сферах, где требуется высокая точность резки крупногабаритных металлических изделий, включая судостроение и строительство.
Этот станок является оптимальным выбором для предприятий, стремящихся к масштабированию своего производства и повышению качества готовой продукции.
INTERLASER A3 с лазерным источником мощностью 3 кВт представляет собой передовое решение для интенсивного серийного производства. Этот станок оснащен высококачественным порталом из авиационного алюминия и сварной станиной, что обеспечивает устойчивость и долговечность даже при максимальных нагрузках.
Преимущества
- Высокая Производительность: Мощный лазер и быстродействующие компоненты значительно увеличивают объемы производства.
- Адаптивность: Автофокус упрощает переключение между материалами разной толщины, сокращая время настройки и увеличивая общую эффективность.
- Долговечность: Конструкция станины и портала предназначена для работы в жестких условиях, обеспечивая длительный срок службы оборудования.
Особенности конструкции
 |

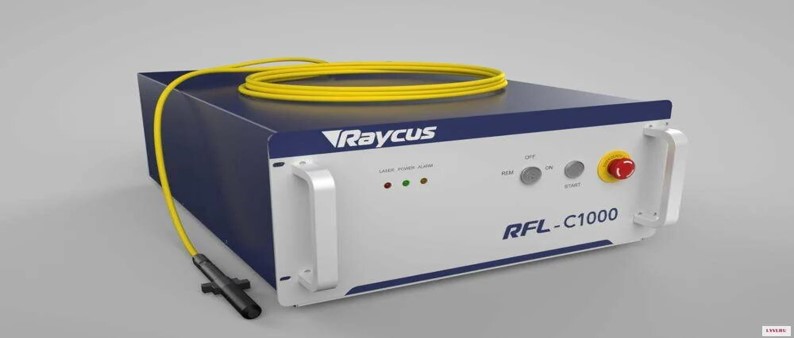

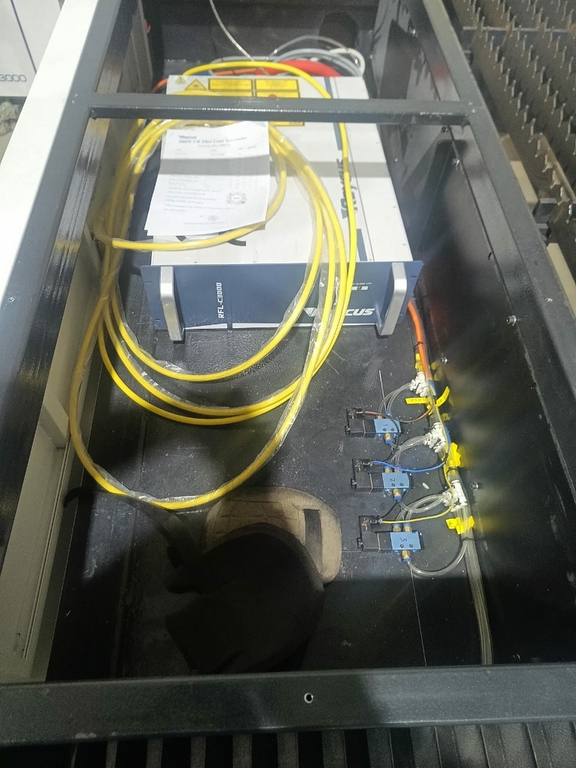

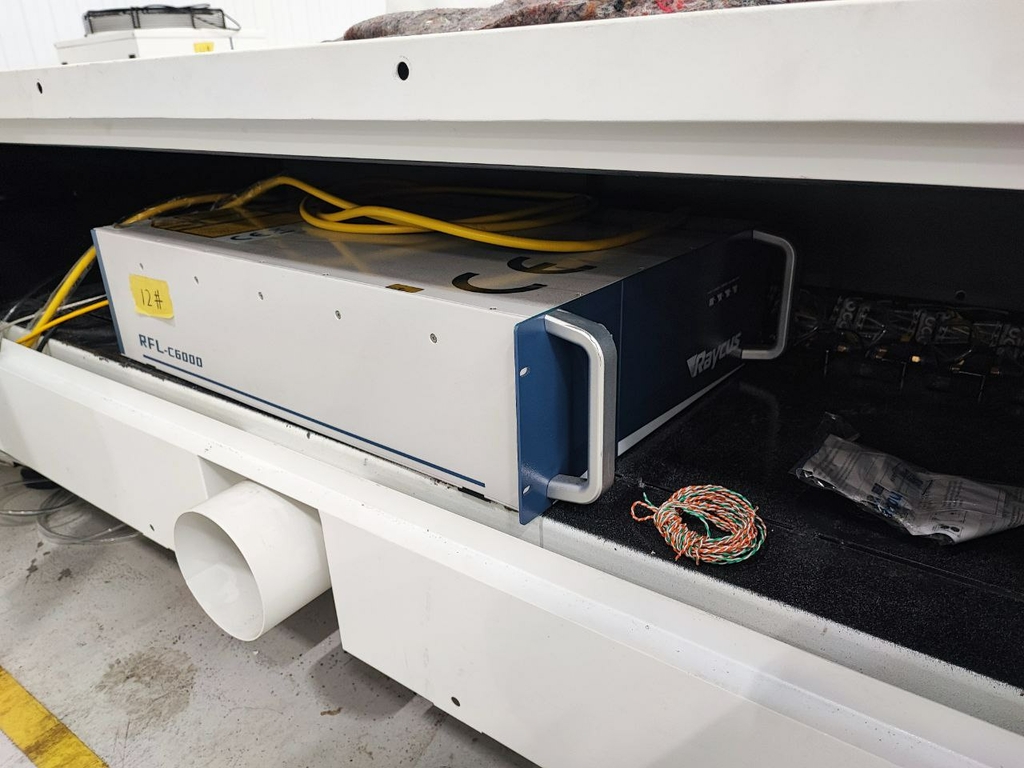

Лазерный источник RAYCUS CEСамое надежное, дорогое и качественное поколение источников Raycus CE, имеет большой диапазон мощности и гибкие варианты управления. CE – расширенная гарантийная поддержка Новый волоконный лазер имеет более высокую эффективность электрооптического преобразования, более высокое и стабильное оптическое качество. Важнейшие характеристики волоконных лазеров Raycus CE - уникально высокий производственный ресурс, низкая расходимость пучка, близкая к физическому пределу, что увеличивает скорость резания дополнительно до 13%. Модули накачки высокой яркости. Технология, увеличивающая коэффициент фотоэлектрического преобразования, улучшающая качество луча и снизить стоимость использования. |
 |

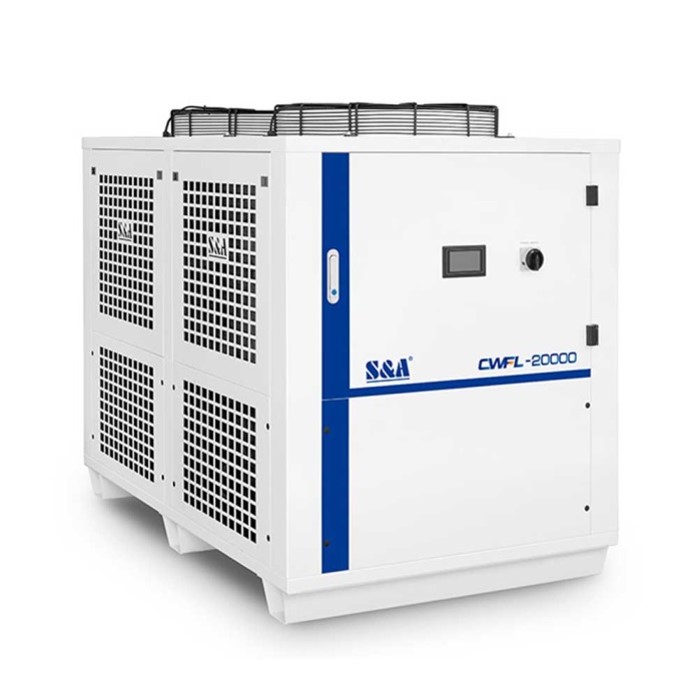

Водяной чиллер от компании S&A CWFLВ комплектацию к станку входит водяной чиллер от компании S&A, которая специализируется на системах охлаждения для лазерного оборудования. Компания имеет собственные патенты, исследовательский центр, научный центр. Чилеры S&A используются в лазерном оборудовании по всему миру, так как имеют высокую надежность и простоту в обслуживании. Оборудование оснащено компрессором производства передовых компаний, таких как Hitachi, Copeland, SANYO и др. В испарителях используются трубки из высококачественной нержавеющей стали (также могут быть установлены пластинчатые испарители). Водяной контур оснащен многоступенчатым насосом, сухим фильтром и тепловым расширительным вентилем для превосходного качества работы, высокой эффективности охлаждения и снижения уровня шума. Оборудование оснащено автоматической защитной системой для безопасной и надежной работы, которая обеспечивает: |
 |

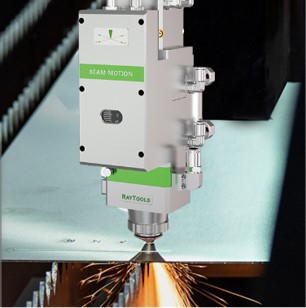

Режущая голова RAYTOOLS с автофокусомВ комплектацию к станку входит водяной чиллер от компании S&A, которая специализируется на системах охлаждения для лазерного оборудования. Компания имеет собственные патенты, исследовательский центр, научный центр. Чилеры S&A используются в лазерном оборудовании по всему миру, так как имеют высокую надежность и простоту в обслуживании. Оборудование оснащено компрессором производства передовых компаний, таких как Hitachi, Copeland, SANYO и др. В испарителях используются трубки из высококачественной нержавеющей стали (также могут быть установлены пластинчатые испарители). Водяной контур оснащен многоступенчатым насосом, сухим фильтром и тепловым расширительным вентилем для превосходного качества работы, высокой эффективности охлаждения и снижения уровня шума. Оборудование оснащено автоматической защитной системой для безопасной и надежной работы, которая обеспечивает: |
 |

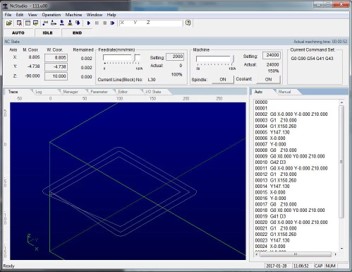

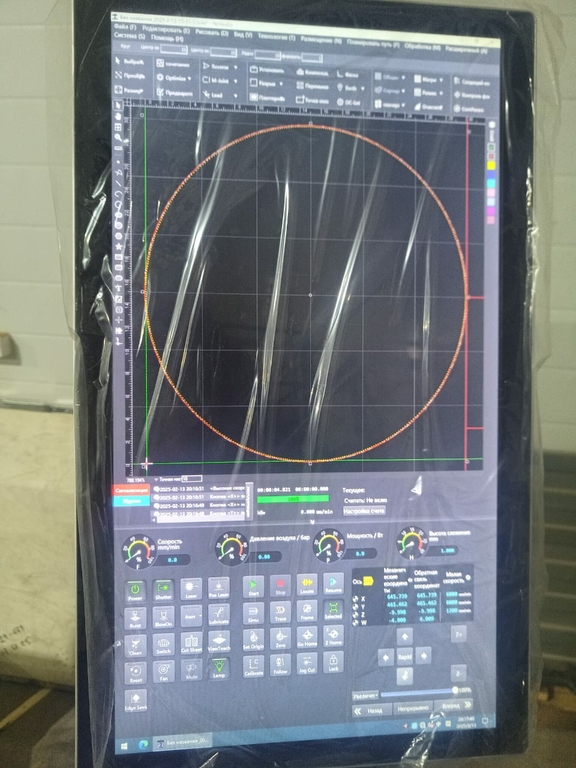

Программное обеспечение NC STUDIOОП Windows NC Studio - специальное программное обеспечение для лазерной резки. Программа обеспечивает легкое и стабильное управление станков. Имеет функции оптимизации, что значительно сокращает время реза и упрощает оператору процесс настройки. |
 |

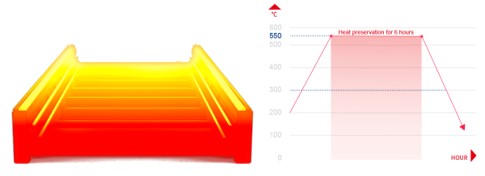

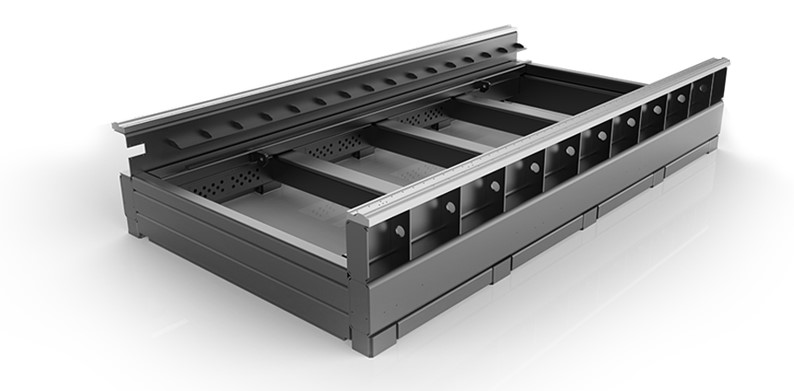

Усиленная сварная станинаСтанина станка собрана по системе шип-паз из толстостенной высокопрочной углеродистой листовой стали. Изготовление на пяти-осевом портальном станке прецизионной обработки, однократная обработка для обеспечения общего качества станка и точности сборки всего станка. Напряжения в конструкции снимаются после операций сварки и отжига. Этот процесс, который выполняют после получистовой обработки гарантирует, что станина станка не будет подвержена деформациям даже при длительном использовании и обладает отличной ударопрочностью, жесткостью и стабильностью на протяжении всего срока эксплуатации. |
 |

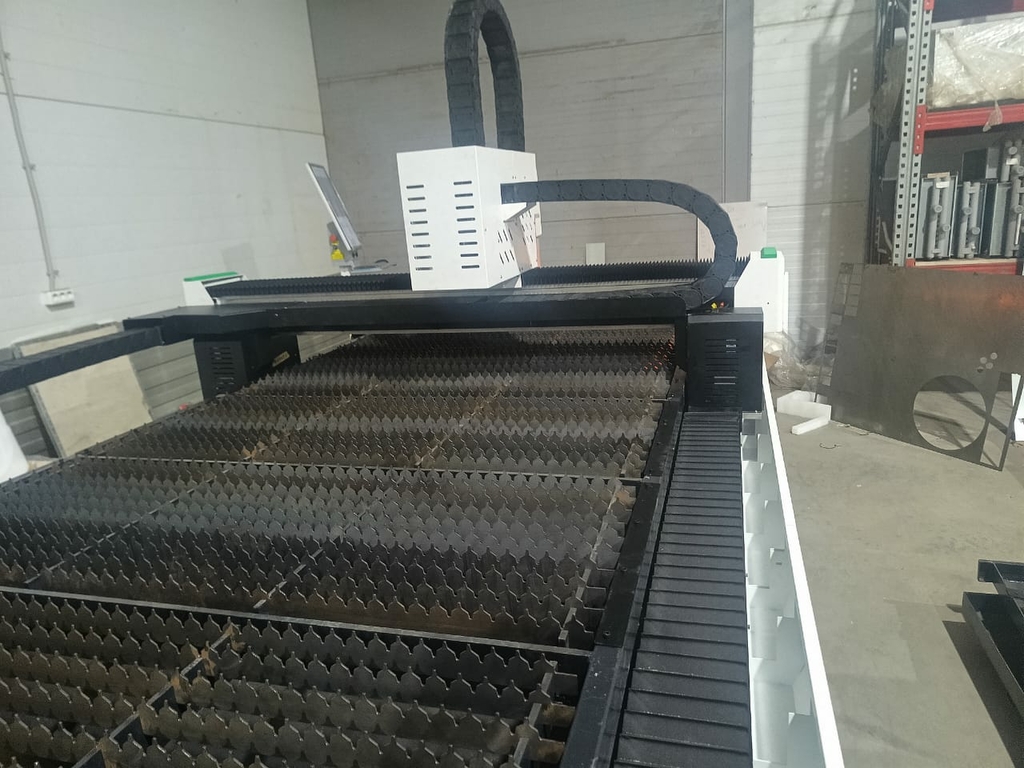

Зональная система дымоудаленияЗональная система дымоудаления обеспечивает увеличение скорости воздушного потока в зоне резания и удаляет продукты горения. Такая система повышает эффективность вытяжного вентилятора. Рабочее поле станка поделено на секции. Зональная система дымоудаления обеспечивает увеличение скорости воздушного потока в зоне резания и устраняет продукты горения.. Такая система более эффективно удаляют продукты горения по сравнению со станками других производителей, которые не оснащены зональной системой дымоудаления |
 |
Датчик предотвращения столкновенийЭффективно снижает риск столкновения режущей головки, вызванного подъемом заготовки |
 |
Емкостный контроллер высотыАвтономный емкостной контроллер высоты в станке INTERLASER представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, емкостной контроллер обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». |
 |

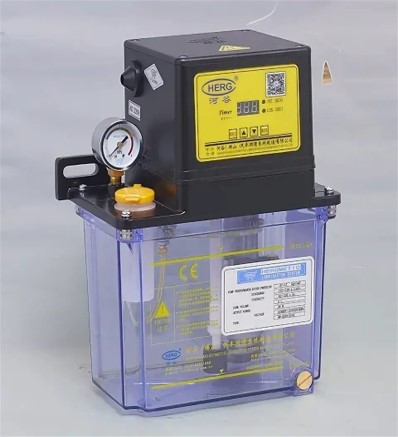

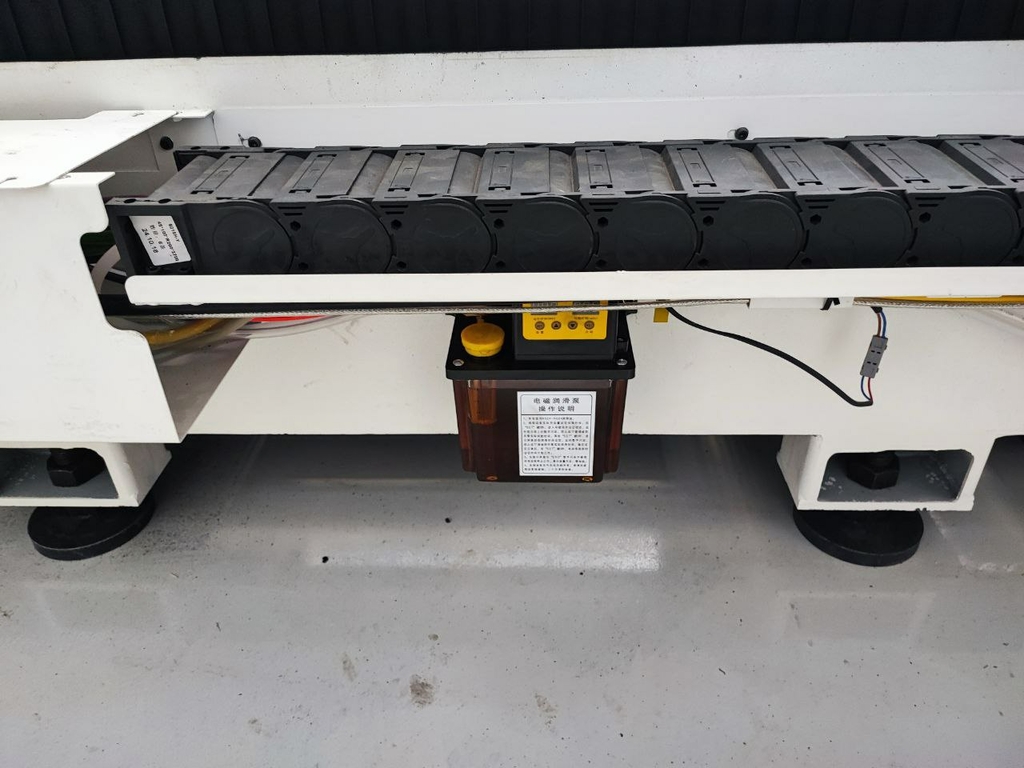

Автоматическая система смазки по осям X1, X2, Y, ZСтанок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание. Автоматическая система смазки повышает надежность направляющих, снижает их износ и продляет срок службы всех направляющих по всем осям. |
Стандартная комплектация
| Станина | INTERLASER |
| Лазерный источник | Raycus CE |
| Режущая голова | RayTools BM110 с автофокусом |
| Программное обеспечение | NC Studio |
| Система управления | NC studio LS300 |
| Сервоприводы | Innovance |
| X1 = 1800 вт, х2 = 1800 вт | |
| Y = 1800 вт | |
| Z = 750 вт | |
| Чиллер | S&A |
| Автоматическая регулировка газов | в комплекте |
| Косозубая рейка-шестерня | в комплекте |
| Функция аварийного сигнала низкого давления | в комплекте |
| Направляющие | HIWIN |

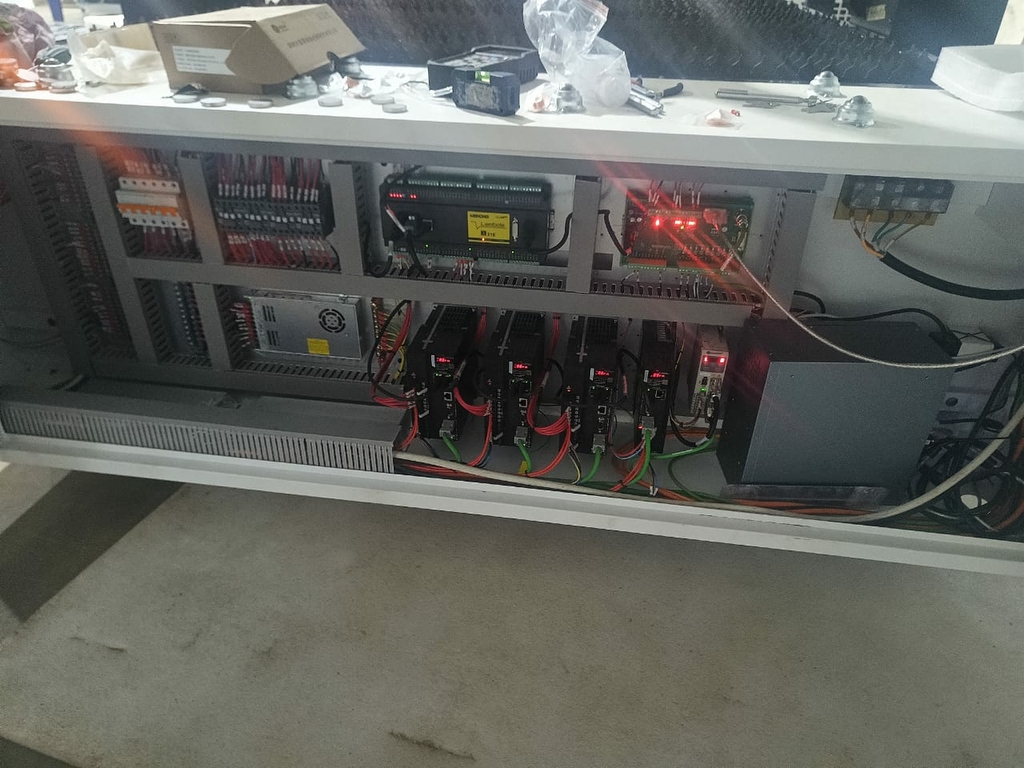

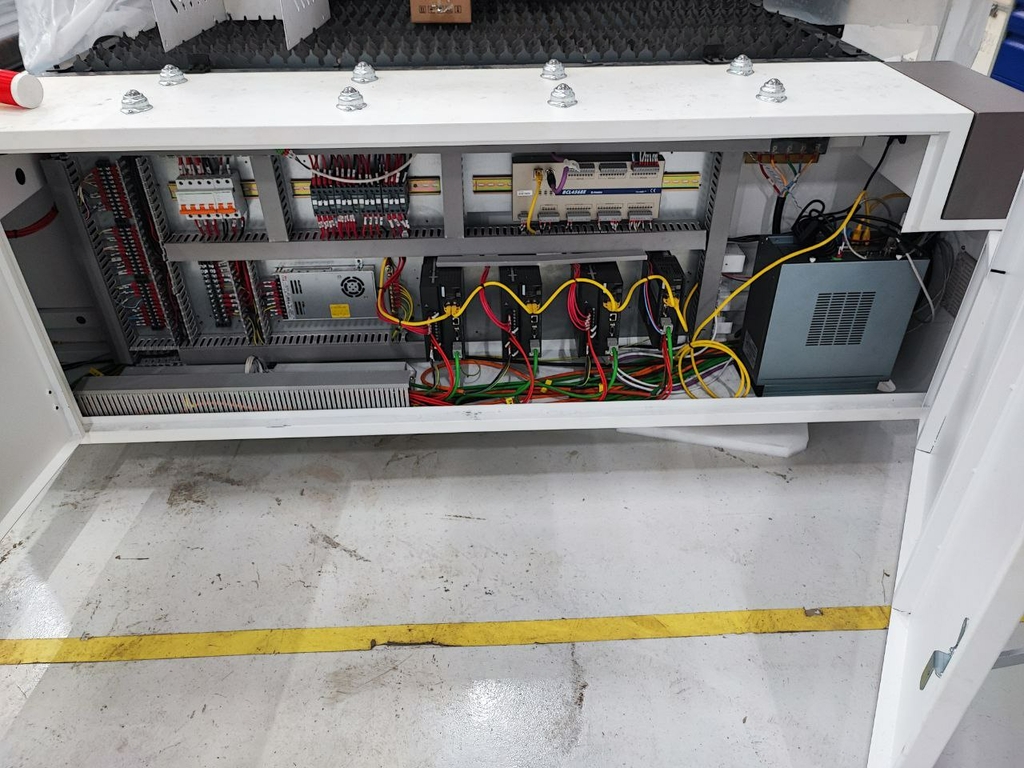

| Электрические компоненты | Schneider Electric |
| Автоматическая смазка | в комплекте |
| Зубчатая рейка | YYC |

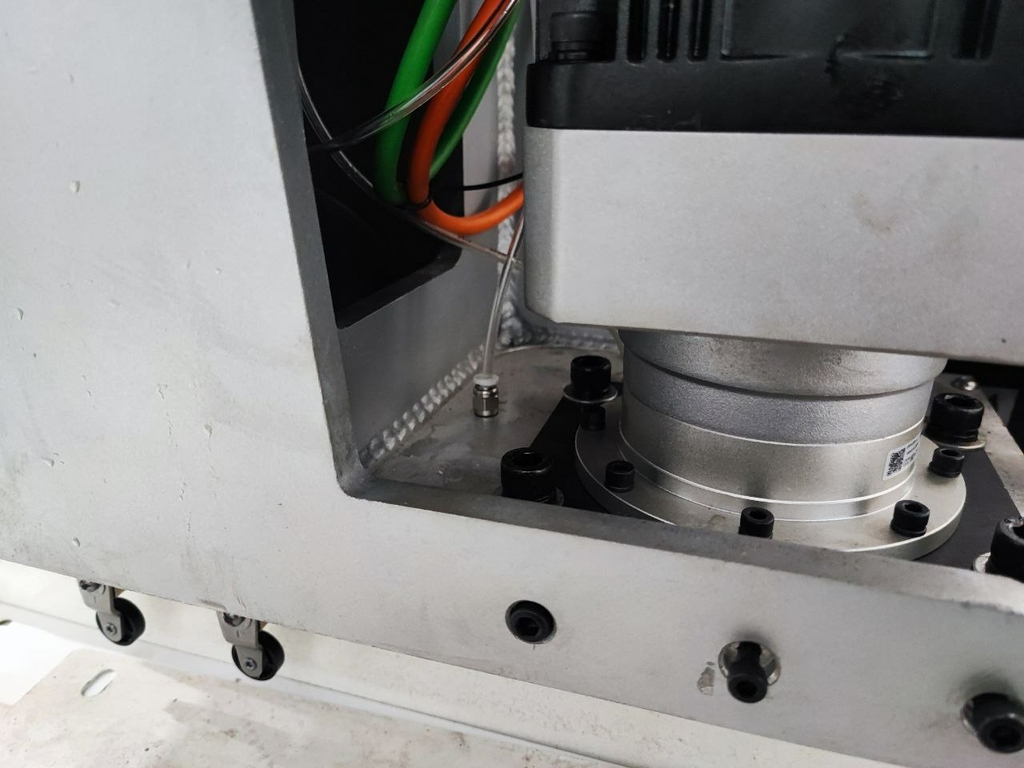

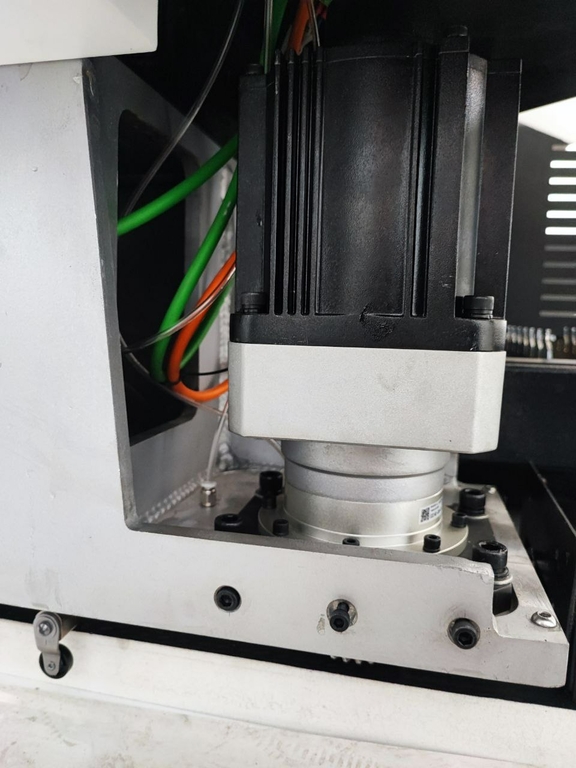

| Моторедуктор | Shimpo |
| Опоры для выставления станка | в комплекте |
| Ящик с инструментом | в комплекте |
| Стандартный комплект расходных материалов | в комплекте |
| Система обнаружения и корректировки положения листа металла | в комплекте |
| Зональная система вытяжки | в комплекте |
| Автоматическая система обнаружения и обхода препядствий | в комплекте |
| Автофокус | в комплекте |
INTERLASER A3 подходит не только для традиционных отраслей, таких как машиностроение и металлообработка, но и для производства солнечных панелей, изготовления архитектурных элементов, а также в сферах, где требуется высокая точность резки крупногабаритных металлических изделий, включая судостроение и строительство.
Этот станок является оптимальным выбором для предприятий, стремящихся к масштабированию своего производства и повышению качества готовой продукции.
INTERLASER A3 с лазерным источником мощностью 3 кВт представляет собой передовое решение для интенсивного серийного производства. Этот станок оснащен высококачественным порталом из авиационного алюминия и сварной станиной, что обеспечивает устойчивость и долговечность даже при максимальных нагрузках.
Технические характеристики
| № | Наименование | Значение |
| 1 | Рабочая зона | 3000 x1500 мм |
| 2 | Мощность источника | 3 кВт |
| 3 | Вес станка | 3000кг |
| 4 | Габариты станка | 4600 х 2330 х 1800 мм |
| 5 | Русификация ПО | русский язык + английский язык |
| 6 | Элементы пневматики | SMC |
| 7 | Система охлаждения | Водяной чиллер S&A |
| 8 | Перемещение по оси Z | 150 мм |
| 9 | Система позиционирования | Шестерня рейка/Направляющие |
| 10 | Система приводов по X,Y | Косозубая рейка / Шестерня |
| 11 | Станина | Цельносварная ( шип/пас ) |
| 12 | Максимальная нагрузка на стол | до 1300 кг |
| 13 | Точность позиционирования | <0,05 мм/м |
| 14 | Повторяемость | <0,03 мм |
| 15 | Минимальная ширина реза | 0,01 мм |
| 16 | Скорость холостых перемещений | 140 м/мин |
| 17 | Ускорение | 1.5 G |

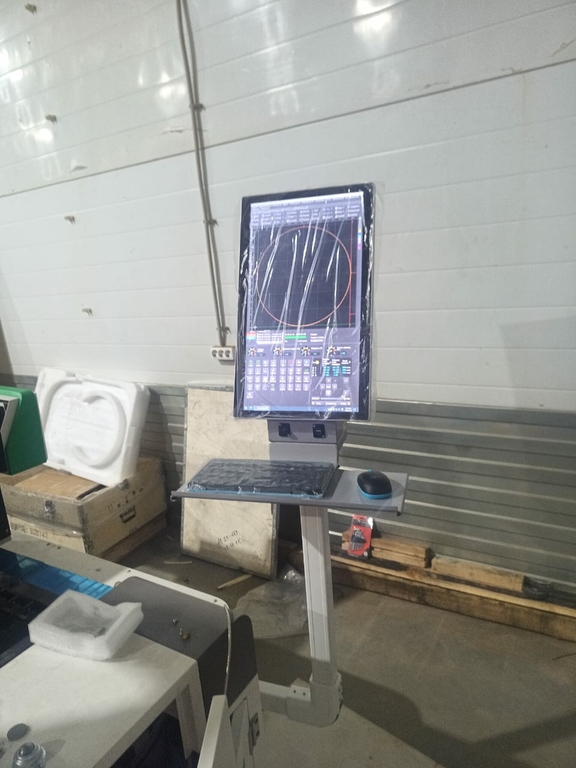

| 18 | Интерфейс управления | Монитор 21.5 |
| 19 | Электроснабжение | AC380V 50/60Hz |
| 20 | Система смазки | Автоматическая по всем осям, включая ось Z |
