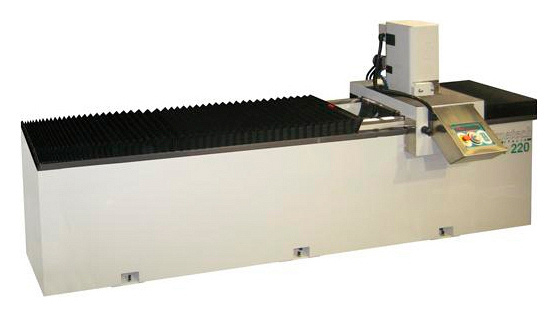

Станок для заточки промышленных ножей Ilmetech i20 cip 110
(голосов 0)
Артикул: 8773195i20_cip_110 Код товара: 106269
На складе: много
Станки предназначены для заточки ножей ручных, гидравлических гильотин, а также для шлифования твердосплавных ножей длиной до 3000 мм и шириной до 280 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Ilmetech i20 cip 110
Станок рекомендуется для производств, которые используют ножи длиной 60 - 3000 мм:
СХЕМА ОБРАБОТКИ Ilmetech i20 cip 110
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Ilmetech i20 cip 110
 |
Станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. Благодаря высокой массе станка не требуется фундамент для его установки. |
 |
Пила Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: |
 |
Угол заточки Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0 - 90°). Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
 |
Каретка с заточным узлом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка. |
 |
Панель управления Панель управления станка имеет контроллер с цифровой индикацией, отображающей все рабочие процессы (настройки и заточки). С панели управления задается: |
 |
Автоматическая система опускания заточного круга Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи шагового двигателя). Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Минимальная величина съема – 0,0025 мм (2,5 микрон). Максимальная величина съема – 0,05 мм. |
 |
Охлаждающая жидкость Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Шлифовальный круг Применяемый шлифовальный круг смонтирован в легкосплавном корпусе и представляет собой оправу, в которую вставляются сменные шлифовальные сегменты (абразивные бруски). Это обеспечивает: |
 |
Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 200 литров. Расход охлаждающей жидкости 30 л/мин. |
КОМПЛЕКТАЦИЯ Ilmetech i20 cip 110
Дополнительная
 |
Магнитная плита для заточки ножей из твердого сплава (HM) Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту. |
Технические характеристики Ilmetech i20 cip 110
| Характеристика | Значение |
|---|---|
| Макс. длина ножей, мм | 1100 |
| Макс. ширина ножей, мм | 280 |
| Мин. съем материала ножа за один проход, мм | 0,0025 (2,5 микрон) |
| Макс. съем материала ножа за один проход, мм | 0,5 |
| Угол заточки ножей, ° | 0 - 90 |
| Диаметр шлифовального круга, мм | 125 / 150 |
| Скорость резания заточного круга, м/с | 22,9 |
| Скорость перемещения заточного узла, м/мин | 1 - 30 |
| Мощность электродвигателя шлифовального круга, кВт | 5,5 |
| Мощность привода подачи, кВт | 0,55 |
| Объём бака СОЖ, л | 200 |
| Длина, мм | 2100 |
| Ширина, мм | 1200 |
| Высота, мм | 1650 |
| Вес, кг | 1200 |
