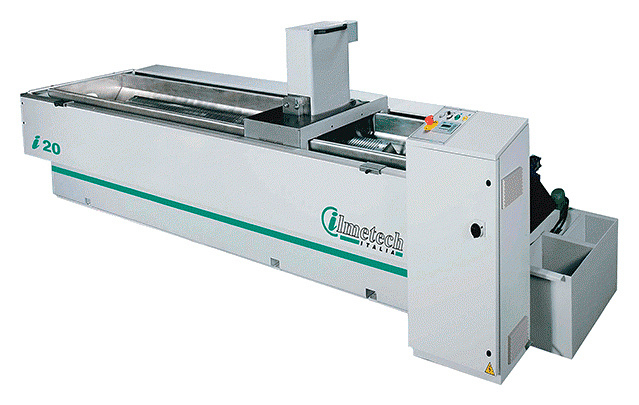

Станок для заточки промышленных ножей Ilmetech i20 300
(голосов 0)
Артикул: 10105i20_3001 Код товара: 106251
На складе: много
Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.
ОБЛАСТЬ ПРИМЕНЕНИЯ Ilmetech i20 300
Станок рекомендуется для производств, которые используют ножи длиной от 60 до 3000 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
- изготовление шпона, МДФ, ДСП и ОСБ плит;
- брикетирование древесной стружки изготовление пеллет;
- изготовление бумаги (бумажно-целлюлозная промышленность);
- утилизация древесных и прочих отходов (пластмассы, стекла и т.д.);
- форматная резка бумаги (типографии и рекламные агентства и т.п.).
Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.
СХЕМА ОБРАБОТКИ Ilmetech i20 300
 |
Заточка строгальных ножей |
 |
Заточка строгальных ножей |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Ilmetech i20 300
 |
Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. Благодаря высокой массе станка не требуется фундамент для его установки. |
 |
Электромагнитная плита Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: с одной стороны механическая плита – для заточки строгальных ножей пакетом (по 4 шт.);с другой стороны электромагнитная плита - для заточки промышленных ножей и плоскошлифовальных работ. |
 |
Облегченная регулировка угла заточки Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0° – 90°). Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
 |
Каретка с затачиваемым ножом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка. |
 |
Панель управления Панель управления станка имеет контроллер с цифровой индикацией, отображающей все рабочие процессы (настройки и заточки). С панели управления задается: общий съем с изношенной кромки ножа;съем за каждый цикл (двойной проход) – минимальная величина опускания заточного круга (за счет шагового двигателя) в диапазоне 0,0025 – 0,5 мм);количество общих и финишных проходов с функцией обратного отсчета;скорости перемещения каретки при общих и финишных проходах (задаются индивидуально) плавно регулируются в диапазоне от 1 до 15 м/мин. |
 |
Автоматическая настройка съема Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи шагового двигателя). Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Минимальная величина съема – 0,0025 мм (2,5 микрон). Максимальная величина съема – 0,05 мм. |
 |
Система подачи СОЖ Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Шлифовальный круг для заточки ножей Применяемый шлифовальный круг смонтирован в легкосплавном корпусе и представляет собой оправу, в которую вставляются сменные шлифовальные сегменты (абразивные бруски). Это обеспечивает: высокоточное его позиционирование и отсутствие биений;препятствует засаливанию заточного круга;быструю замену изношенных шлифовальных сегментов;комплект шлифовальных сегментов имеет стоимость, в 10 и более раз меньше, чем стандартный чашечный заточной круг. |
 |
Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 200 литров. Расход охлаждающей жидкости 30 л/мин. |
КОМПЛЕКТАЦИЯ Ilmetech i20 300
Дополнительная
 |
Магнитная плита для заточки ножей из твердого сплава (HM) Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту. |
Технические характеристики Ilmetech i20 300
| Характеристика | Значение |
|---|---|
| Длина строгальных ножей, мм | 60 - 3000 |
| Ширина строгальных ножей, мм | 60 - 300 |
| Ширина ножей (для магнитной плиты), мм | 60 - 300 |
| Толщина строгальных ножей, мм | 2 - 55 |
| Толщина ножей (для магнитной плиты), мм | 2 - 55 |
| Угол поворота заточного стола (плиты), ° | 0 - 90 |
| Макс. ход заточного круга, мм | 3000 |
| Мощность, кВт | 3,4 |
| Угол заточки ножей, ° | 0 - 90 |
| Ширина строгальных ножей (при заточке по 2 - 4 ножа), мм | 15 - 45 |
| Ширина дробильных ножей (при заточке по 1 ножу), мм | 300 |
| Размеры шлифовального круга, мм | 200 x 32 |
| Частота вращения шлифовального круга, об/мин | 2600 |
| Автоматическая подача | есть |
| Напряжение, В | 380 |
| Длина, мм | 4500 |
| Ширина, мм | 1200 |
| Высота, мм | 1650 |
| Вес, кг | 1900 |
