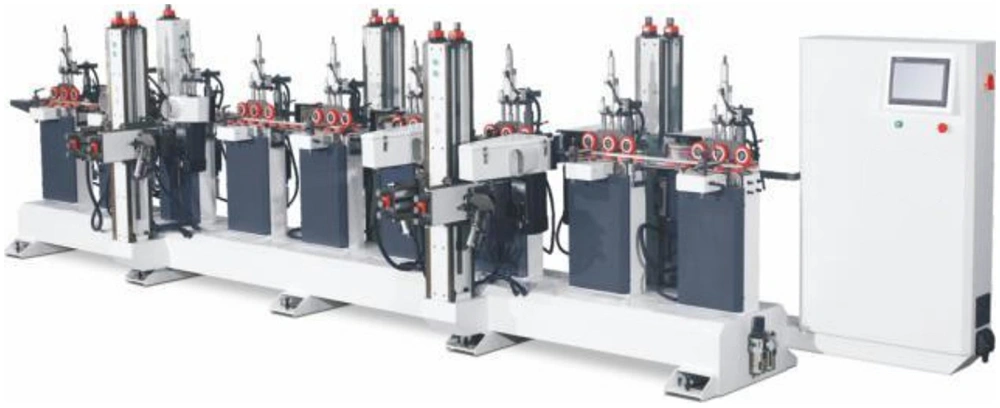

Станок для шлифования погонажных изделий SANDLINE S2W6
НАЗНАЧЕНИЕ:
Подходит для четырёхстороннего шлифования узких и плоских материалов специальной формы. В основном применяется для деревянных профилей, дверных коробок, наличников, лестниц, ставен и других изделий из массива дерева, PDF, алюминиевых профилей и других погонажных материалов, требующих шлифования. Может шлифовать загрунтованные и с нанесенным ЛКМ детали (промежуточное шлифование).

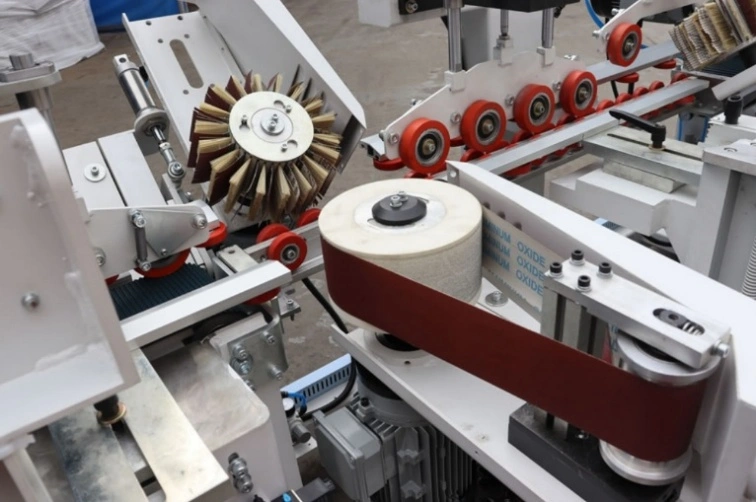

Станок оснащен двумя ленточными шлифовальными узлами с утюжком (S2) и шестью универсальными шлифовальными узлами (W6).
СХЕМА ОБРАБОТКИ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности SANDLINE S2W6
 |

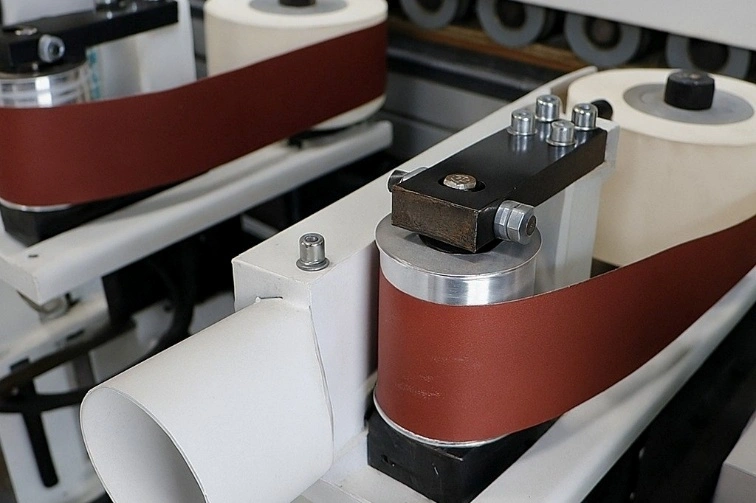

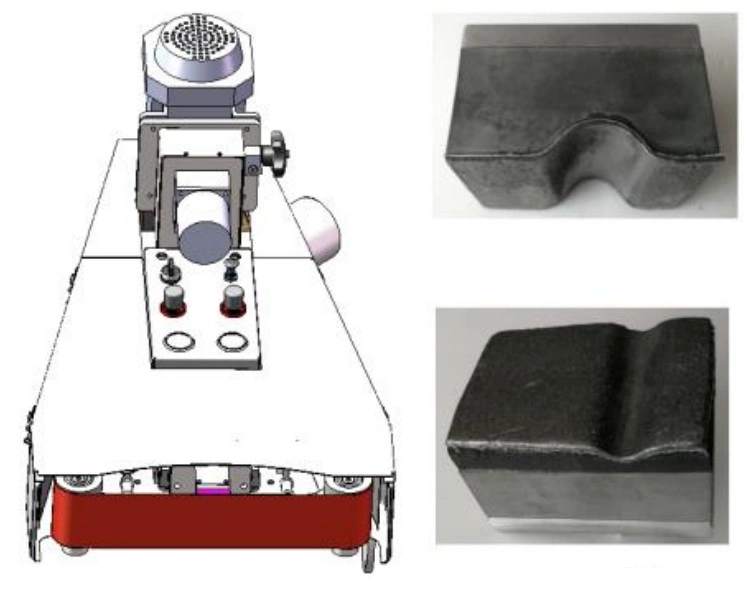

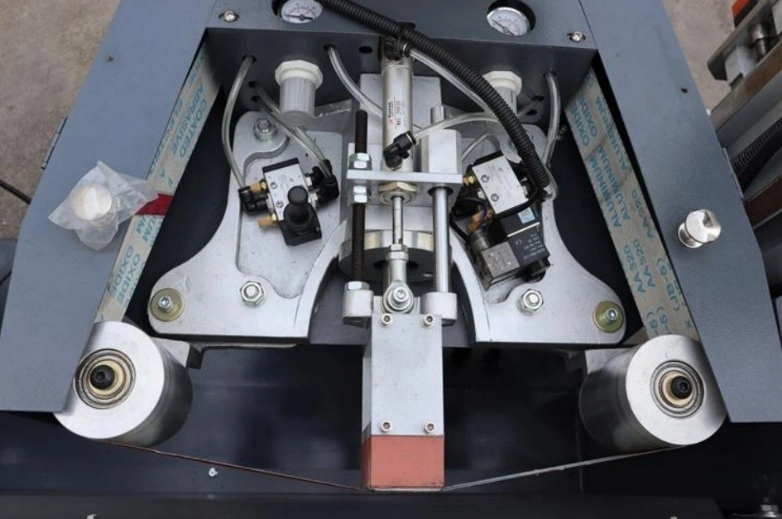

1-Й и 2-Й ШЛИФОВАЛЬНЫЕ УЗЛЫ Два первых узла с пневматическим утюжком «S» служат для шлифования плоских поверхностей и устранения дефектов механической обработки (волна, ступенька). Сила прижатия утюжка, момент включения/отключения регулируются, автоматическая осцилляция повышает качество шлифования и увеличивает ресурс ленты. Узел имеет возможность наклона: 0°+ 90° |
 |

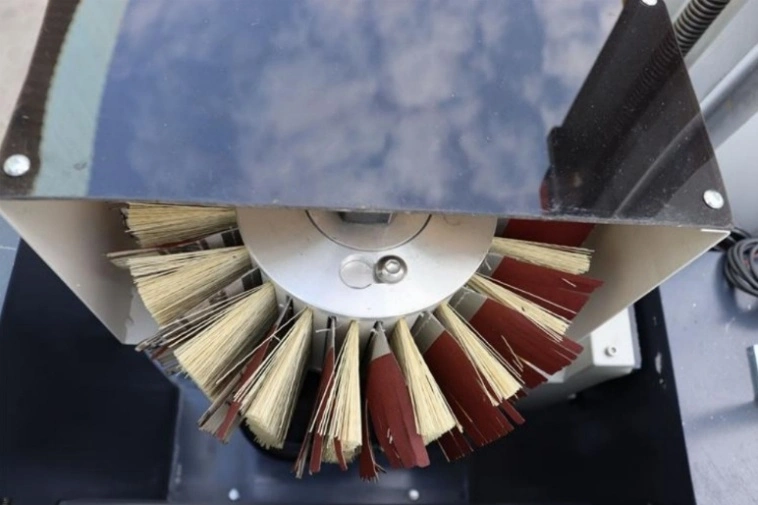

С 3-ГО ПО 8-Й УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ УЗЛЫ На универсальные узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):
|
 |

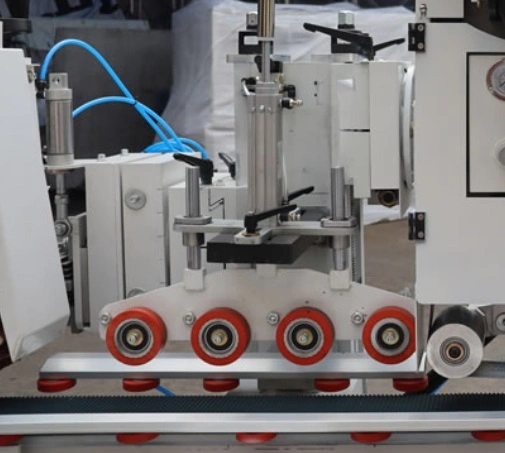

СИСТЕМА ПОДАЧИ ЗАГОТОВОК Система подачи и фиксации заготовок состоит из прижимных роликов и подающего конвейера. Все верхние прижимные ролики оснащены пневмоцилиндрами для надежной фиксации заготовок. Благодаря наличию обрезиненных роликов обработка деталей с деликатными поверхностями (например лакированных) происходит без царапин. |
 |

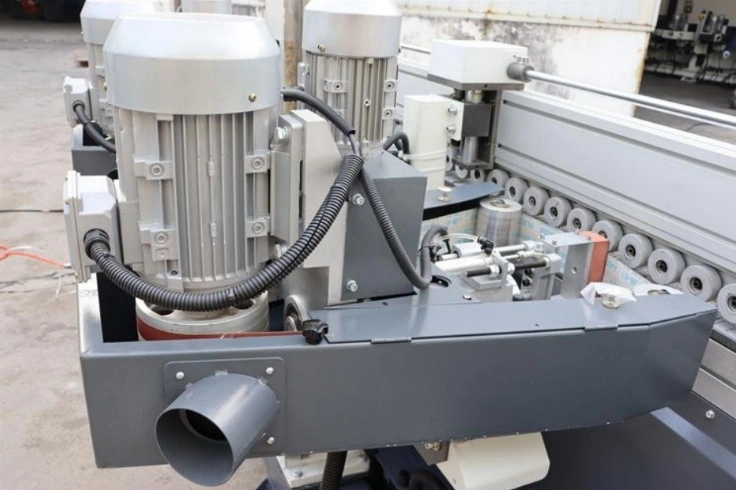

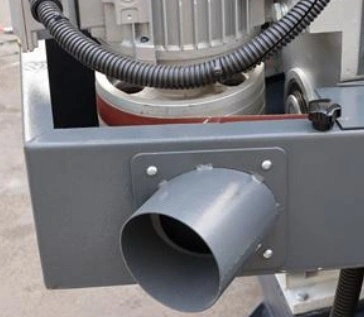

АСПИРАЦИОННЫЕ ПАТРУБКИ На крышке каждого шлифовального узла находятся патрубки для подключения аспирации. Возможность удаления пыли из зоны шлифования не только повышает качество обработки, но и увеличивает ресурс абразива. |
 |

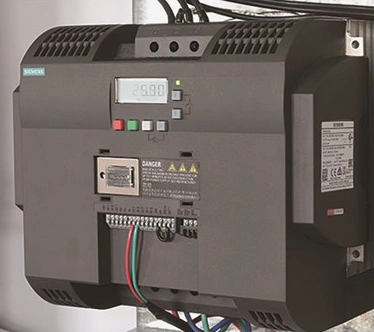

ИНВЕРТОР НА ПОДАЧУ Плавная регулировка скорости подачи от 1 до 18 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. Регулятор удобно расположен на передней панели управления, имеет шкалу для точной настройки. |
Технические характеристики станка SANDLINE S2W6
| Параметры обработки | |
| Ширина обработки, мм | 10 - 200 |
| Высота обработки, мм | 10 - 60 |
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 200 |
| Общие характеристики | |
| Скорость подачи конвейера (инвертор), м/мин | 1 - 18 |
| Производительность аспирации, м³/ч | 8500 |
| Мощность узлов | |
| Мощность двигателя подачи, кВт | 3.7 |
| Мощность 1-го и 2-го шлифовальных узлов, кВт | 2 х 2.2 |
| Мощность с 3-го по 8-го шлифовальных узлов, кВт | 6 х 1.5 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.6 - 0.8 |
| Габаритные размеры | |
| Длина, мм | 5500 |
| Ширина, мм | 1500 |
| Высота, мм | 1600 |
| Вес, кг | 3500 |
