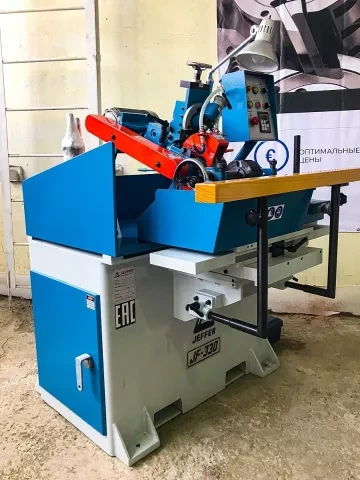

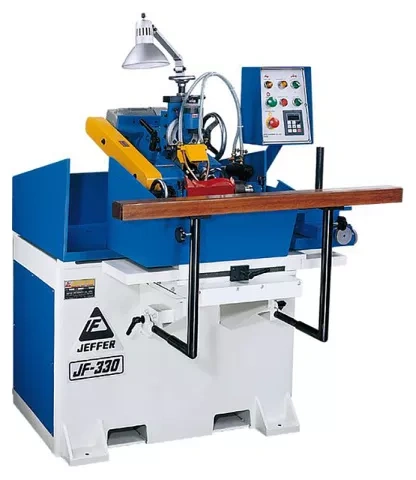

Станок для профилирования и заточки ножей JEFFER JF-330
Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани, а также концевых фрез.
Тип затачиваемого инструмента:
Конструктивные особенности JEFFER JF-330
|
МАССИВНАЯ СТАНИНА
Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента Благодаря высокой массе станка не требуется фундамент для его установки Виброустойчивость станка достигается за счет его жесткости и массы (800 кг) |
|
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Изготовлены из высокопрочных износостойких сталей Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ПЛИТЫ С ШАБЛОНОМ
Осуществляется за счет передачи винт-гайка Это позволяет с высокой точностью настраивать нулевую точку затачиваемого ножа |
|
НАСТРОЙКА УГЛА ЗАТОЧКИ
Осуществляется при помощи маховика за счет передачи винт-гайка Это гарантирует точность настройки станка перед заточкой Настройка угла заточки осуществляется по градуированной шкале |
|

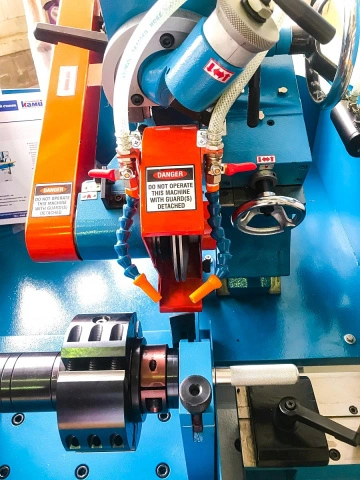

ЗАТОЧНЫЕ КРУГИ
Зажимаются во франце Благодаря данной системе крепления заточного круга не требуется постоянная его правка, что увеличивает производительность станка и обеспечивает максимальное качество заточки |
|
УСТРОЙСТВО ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА С АЛМАЗНЫМ ШТИФТОМ
Настройка положения осуществляется по градуированным шкалам в 2-х плоскостях. Также настраивается угол положения правящего устройства |
|
ПУЛЬТ УПРАВЛЕНИЯ
Имеет кнопку аварийной остановки, позволяющая в экстренном режиме выключить станок |
|
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Подача СОЖ осуществляется с 2-х сторон, благодаря чему заточной круг и затачиваемый инструмент постоянно находятся в зоне охлаждения Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника |
Технические характеристики станка JEFFER JF-330
| Общие характеристики | |
| Ход рабочего стола по оси X, мм | 265 |
| Ход рабочего стола по оси Y, мм | 110 |
| Макс. диаметр инструмента, мм | 250 |
| Макс. длина ножей, мм | 250 |
| Количество CNC осей, шт. | - |
| Размеры шлифовального круга, мм | 225 х 60 |
| Частота вращения шлифовального круга, об/мин | 4200 |
| Угол заточки, ° | - |
| Напряжение питающей сети, В | 380 |
| Мощность узлов | |
| Мощность электродвигателя шлифовального круга, кВт | 2.2 |
| Мощность привода шпинделя, кВт | 2.2 |
| Габаритные размеры | |
| Длина, мм | 1040 |
| Ширина, мм | 1120 |
| Высота, мм | 1500 |
| Вес, кг | 800 |
