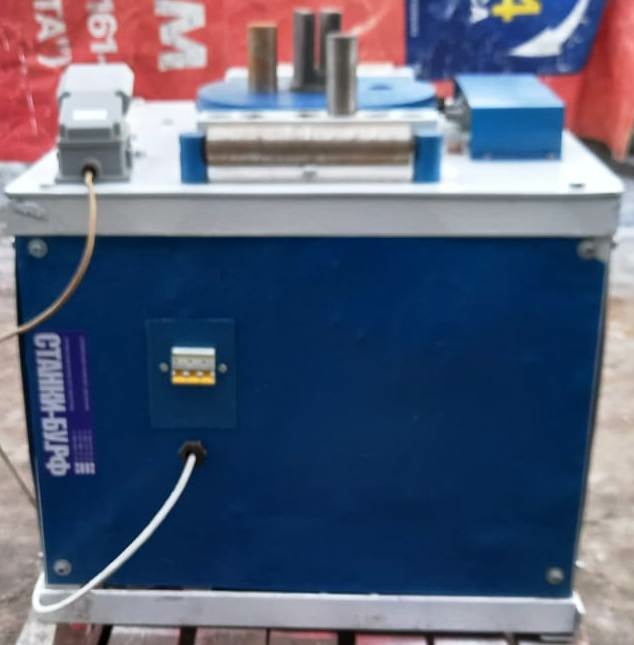

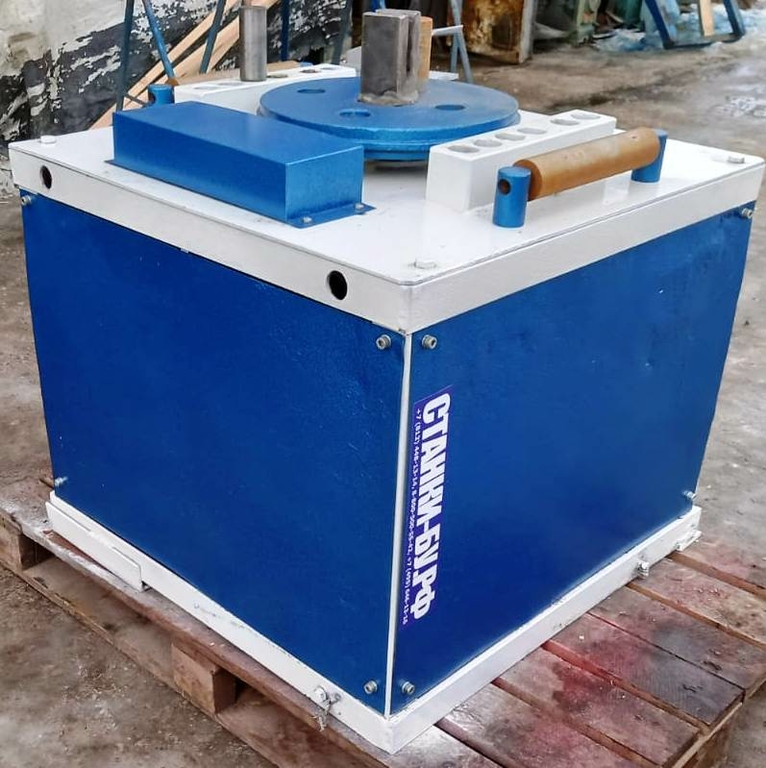

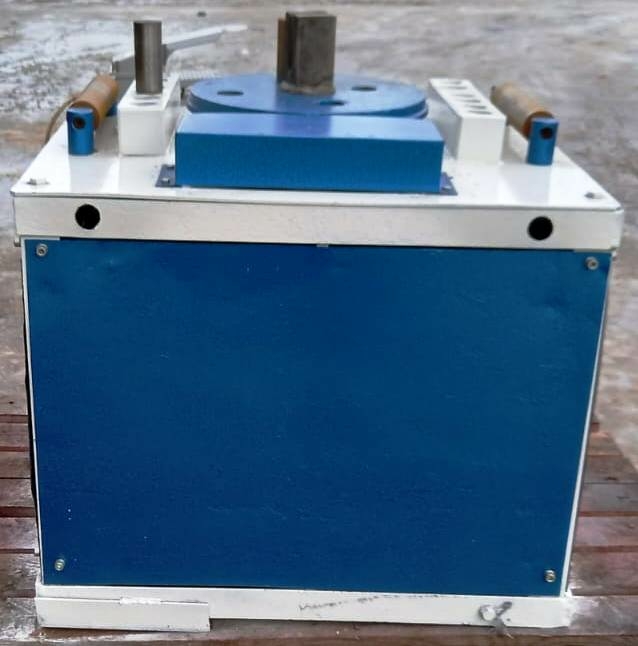

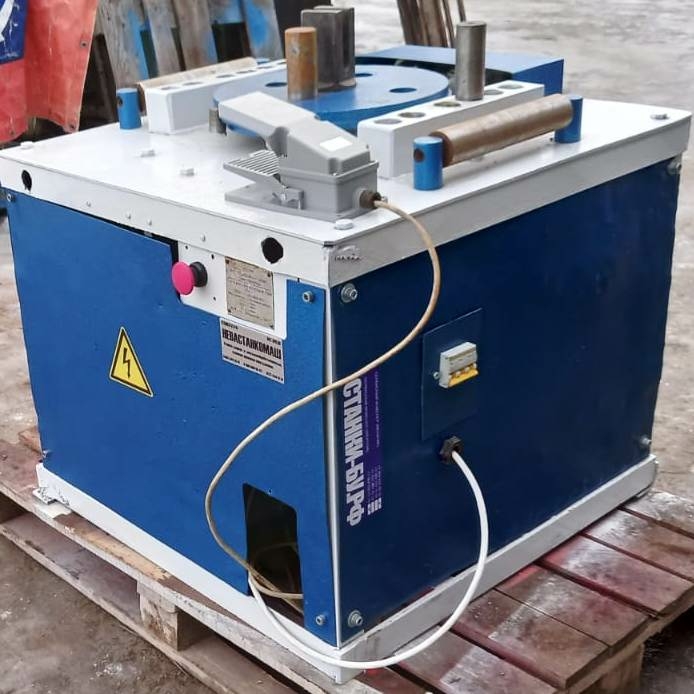

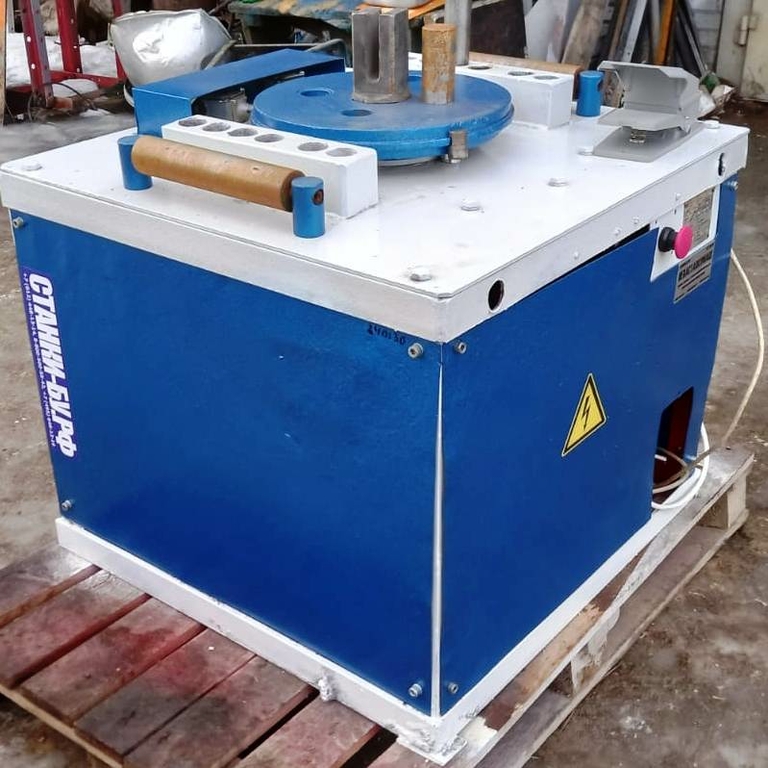

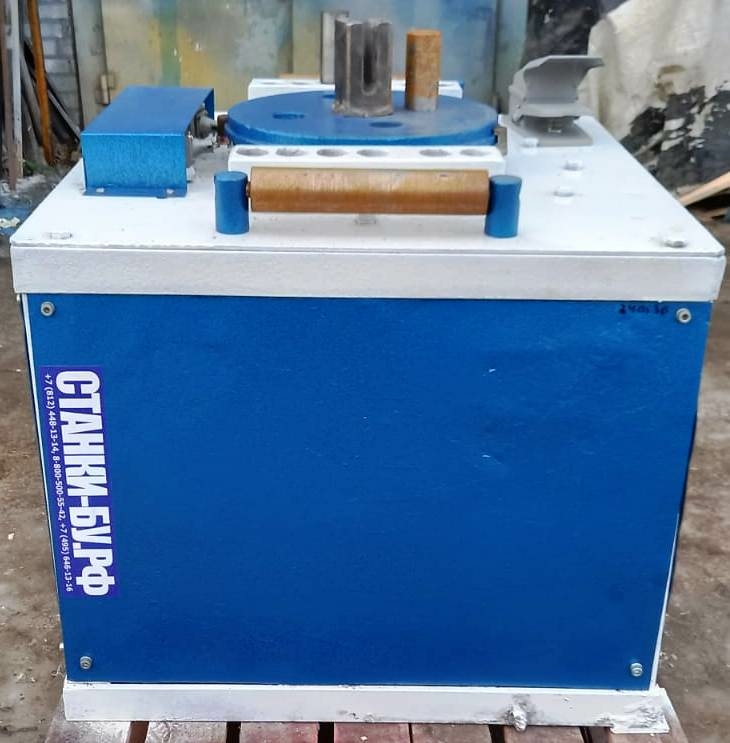

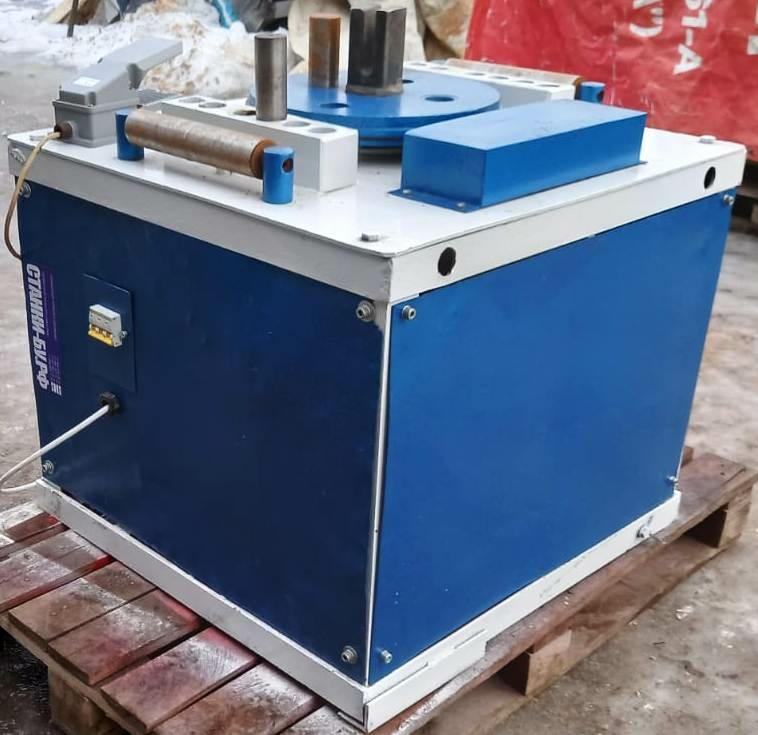

Станок для гибки арматуры СГА-1 б/у
| Параметры СГА-1 | СГА-1 |
| Наибольший диаметр изгибаемой арматурной стали по ГОСТ 5781-82,мм | |
| для класса А- I | 40 |
| для класса А- II | 36 |
| для класса А- III | 32 |
| Допускаемый радиус изгиба прутка по внутреннему контуру, мм | |
| наибольший | 55 |
| наименьший | 20 |
| Мощность электродвигателя, кВт | 3 |
| Габаритные размеры, мм | 760*790*680 |
| Масса,кг | 380 |
Станки для гибки арматуры - СГА-1 б/у

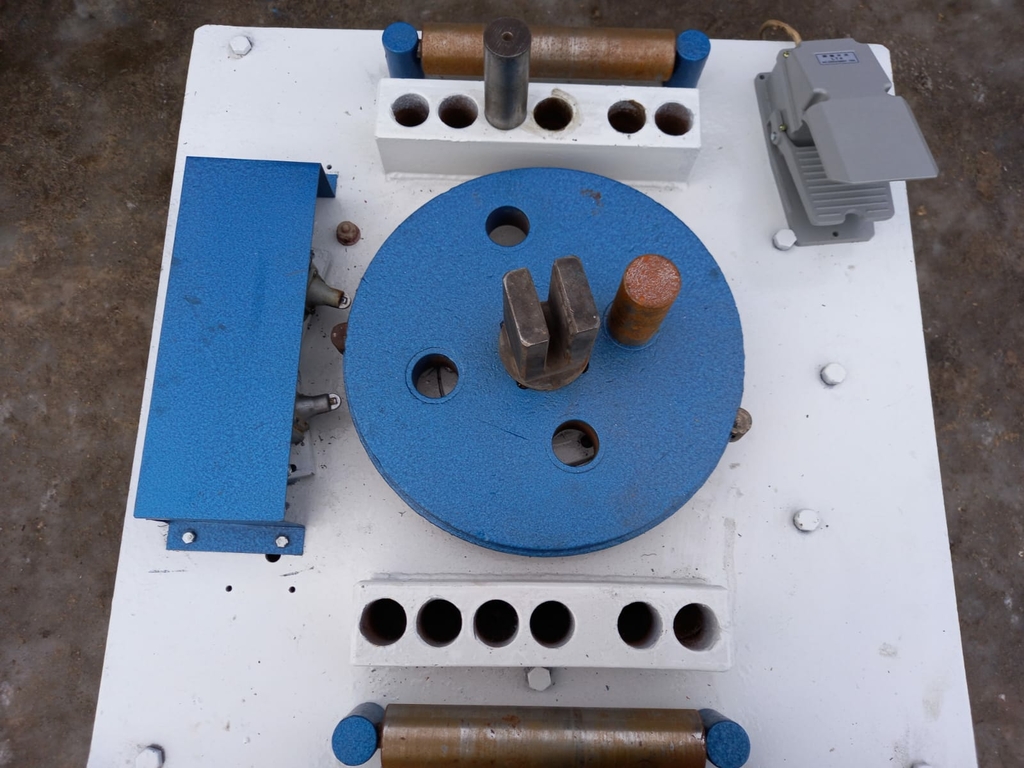

Станок СГА-1 состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском. На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы.
Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.
СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.
