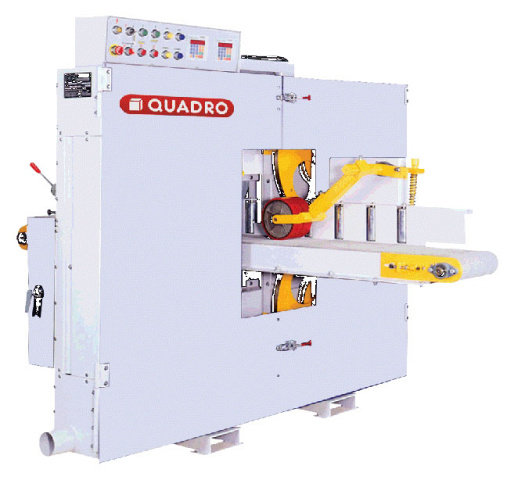

Станки ленточно-делительные QUADRO 102A, 102M, 102P
Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.
Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.
Преимущества QUADRO 102A, 102M, 102P
- Скорость подачи: 25 м/мин
- Точность: 0,1 мм
- Система подачи очищающей жидкости на пилы
- Тонкий пропил
- Высокое качество распиловки
Конструктивные особенности QUADRO 102A, 102M, 102P
 |
Станина и шкифы Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность. |
 |
Ограничитель пильной ленты Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила. |
 |
Техническое обслуживание и смазка Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность. |
 |
Устройство очистки В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов. |
 |
Привод пильного узла Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород. |
 |

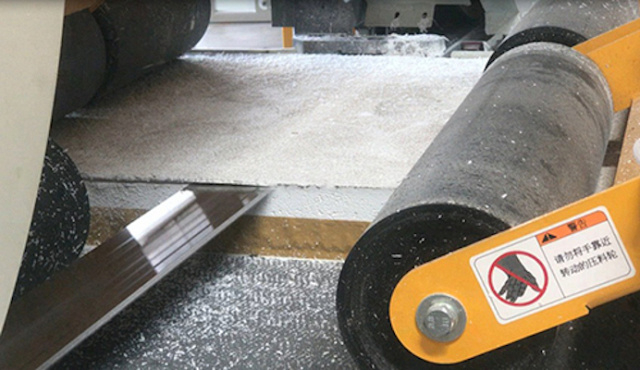

Система подачи Модели QUADRO-102M, 102A:Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки.Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.Модель QUADRO-102P:Пневматический прижим с обрезиненными роликами обеспечивает возможность регулировки давления в процессе работы.Данная система эффективно работает с твердолиственными породами, а также при пилении шпона. |
 |

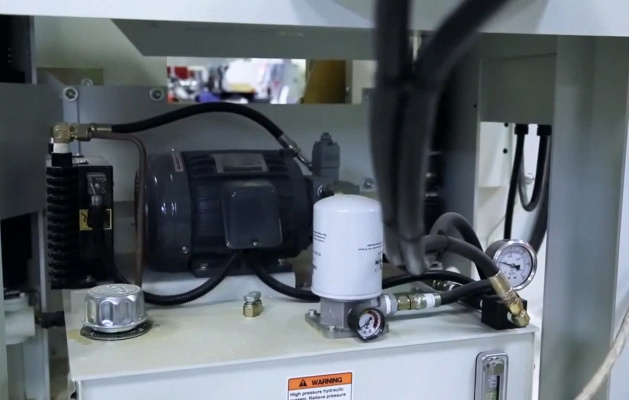

Подающий транспортер Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции. |
 |
Система натяжения пил (Модель QUADRO-102M) Механическое натяжение пил является простым и надежным решением для обеспечения требуемого натяжения пильного полотна. |
 |
Система натяжения пил (Модели QUADRO-102A, 102P) Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения. |
 |
Механизм настройки пил на размер На станке QUADRO-102A и QUADRO-102P вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер.На станке QUADRO-102M вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение вручную с помощью маховика и размерной линейки. |
 |

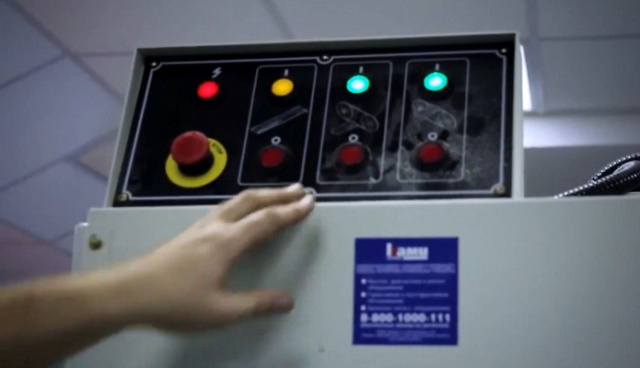

Электрооборудование На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм.Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей. |
Комплектация QUADRO 102A, 102M, 102P
 |
Боковой прижим заготовки Опционально на станок устанавливается боковой прижим заготовки. Данный прижим позволяет базировать на ребре. |
