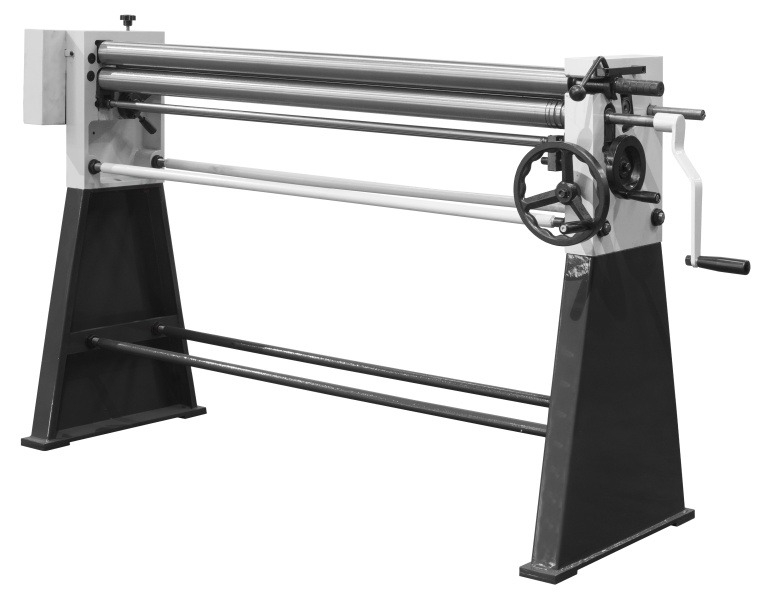

Станок вальцовочный ручной Stalex W01-2х1250
- 18%
Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
Преимущества
- Прост в использовании и обслуживании.
- Высокая точность и качество вальцовки.
- Компактный размер, легкий в транспортировке.
- Долговечная конструкция, изготовленная из высококачественных материалов.
- Надежность и стабильность работы.
- Продольный паз верхнего вала для заправки листа
- Проточки для гибки прутка
- Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
- Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
- Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
- Литьевые чугунные боковые опоры
- Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
- Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
- Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
Технические характеристики
| Модель | STALEX W01-2x1250 |
| Рабочая длина | 1250 мм |
| *Макс. толщина | 2 мм |
| Диаметр валов | 60 мм |
| Вес нетто | 223 кг |
| Размер упаковки | 1800х500х690 мм |
| Вес брутто | 260 кг |
*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.
Особенности
 |
Рычаг фиксации верхнего вала |
 |
Нижний вал – предназначен для регулировки толщины листа |
| Задний Вал - предназначен для регулировки R получаемого на заготовки | |
 |
Продольный паз верхнего вала для заправки листа |
| Проточки для гибки прутка | |
 |
Вал пониженной скорости для работы с макс. толщиной листа |
| Вал скорости вращения для работы с малыми и средними толщинами листа | |
 |
Маховик перемещения заднего вала |
| Реечный механизм с синхронизирующей тягой | |
 |
Маховик перемещения нижнего вала |
| Механизм привода ползуна с синхронизирующей тягой | |
 |
Стопорный винт |
| Переходной вал с шестерней |
