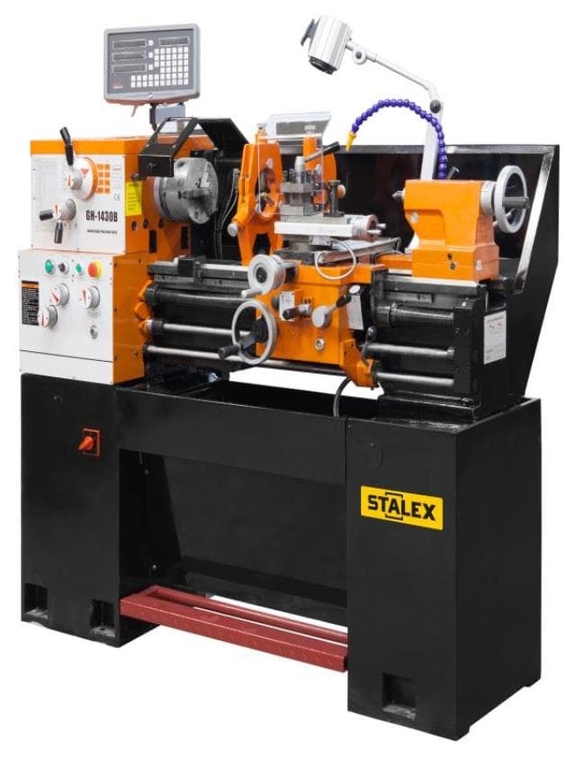

Токарно-винторезный станок Stalex GH 1430B

Токарно-винторезный станок Stalex GH-1430B – это надежное и многофункциональное оборудование, которое позволит вам выполнять широкий спектр работ по обработке металлических деталей. Этот станок отличается высокой производительностью, точностью и долговечностью.

Преимущества

• Многофункциональность – станок позволяет выполнять как токарные, так и фрезерные операции.
• Высокая производительность – современные технологии обеспечивают быструю и эффективную работу.
• Точность – высокая точность обработки деталей благодаря качественным компонентам и системе управления.
• Долговечность – надежная конструкция и качественные материалы гарантируют долгий срок службы.

Особенности

• Рабочий ход по оси X – 300 мм, по оси Z – 750 мм.
• Мощность шпинделя – 7,5 кВт.
• Система ЧПУ для удобного управления станком.
• Интегрированная система смазки для продления срока службы деталей.

Назначение

Токарно-винторезный станок Stalex GH-1430B предназначен для обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, инструментов, а также других изделий, требующих точной и качественной обработки.

Сферы применения

• Промышленное производство.
• Машиностроение.
• Автомобилестроение.
• Энергетика.

Токарно-винторезный станок Stalex GH-1430B используется для выполнения таких операций, как нарезание резьбы, обточка и сверление заготовок из металлов (как черных, так и цветных) и полимеров. Поверхность закаленных направляющих станины отшлифована для достижения наилучшего скольжения. Большой выбор скорости подачи обусловлен наличием качественной коробки передач (допускается продольная и поперечная подача в диапазоне 0,026-0,348 мм/об и 0,007-0,094 об/мин соответственно). Агрегат позволяет обтачивать детали диаметром 215 мм при размещении их над поперечным суппортом или диаметром 508 мм - над мостиком станины, который имеет съемную конструкцию. Максимальная длина заготовки составляет 750 мм. Зажим детали осуществляется при помощи трехкулачкового патрона диаметром 160 мм. Шпиндель относится к типу D4. Различный инструмент, размер хвостовика которого не превышает 16х16 мм, применяется в качестве оснастки. Устройство станка включает в себя емкость для охлаждающей жидкости объемом 15 л. Станина оборудования имеет ширину 187 мм. В стандартный комплект поставки включается устройство цифровой индикации X POS DRO 3 со следующими параметрами: 3 оси, цена деления - 0.005 мм, количество знаков - 8, быстродействие - 60 м/мин, погрешность дискретности - ±1 знак, оптимальное напряжение - 93-250В, температура работы/хранения - 0-40/-20-70 градусов.

Преимущества станка Stalex GH-1430B

• Ход поперечного суппорта - 162 мм;
• Ход верхнего суппорта - 89 мм;
• Метрическая резьба, 28 - 0,45-10 мм/об;
• Дюймовая резьба, 20 - 40-2.5 TPI;
• Диапазон зажима неподвижного люнета - 6-95 мм;
• Диапазон зажима подвижного люнета - 6-70 мм;
• Шаг ходового винта - 4 мм;
• Резервуар для СОЖ - 15 литров;
• Работа передач в масляной ванне;
• Реверсивное, толчковое вращение шпинделя;
• Беззазорная регулировка при помощи клиновых реек;
• Регулируемая задняя бабка для точения конусов;
• Встроенная система подвода СОЖ;
• Шкала на пиноли и маховике задней бабки;
• Шестерни изготовлены из высококачественной стали, отшлифованы и закалены.

Технические характеристики настольного токарного станка Stalex GH-1430B

Особенности Stalex GH-1430B

	Работа в затемненном помещении Специальная лампа ярко освещает рабочую зону токарно-винторезного станка Stalex GH-1430B для удобного выполнения операций в затемненном помещении.
	Безопасная эксплуатация Защитный экран успешно препятствует вылету отходов производства в глаза пользователя.
	Долгий срок службы оснастки Подача охлаждающей жидкости препятствует нагреву и, соответственно, преждевременному изнашиванию оснастки в процессе точения и нарезания резьбы.

Комплектация станка

• 3-х кулачковый патрон Ø160 мм
• Станок Stalex GH-1430B
• 4-х кулачковая планшайба Ø200 мм
• Планшайба Ø300 мм
• 4-х позиционный резцедержатель
• Поддон для сбора стружки
• Неподвижный и подвижный люнеты
• Ножной тормоз
• Лампа местного освещения
• Система подвода СОЖ
• Комплект сменных шестерен
• 2 невращающихся центра МК-3
• Переходник МК5/МК3
• Продольный упор с точной регулировкой
• Лимб для нарезания резьбы
• Инструмент для обслуживания в инструментальном ящике
• Масленка
• Инструкция по эксплуатации на русском языке
• Деталировка
• Сертификат точности
• Устройство цифровой индикации X POS DRO 3

• Ø обработки над станиной, мм 360
• Ø обработки над супортом, мм 215
• Расстояние между центрами (рмц), мм 750
• Регулировка частоты вращения шпинделя Бесступенчатая
• Уци Нет
• Макс. обороты 2000
• Напряжение, В 380
• Масса, кг 510
• Объем для доставки, м3 1.58
• Модель GH 1430B
• Производство Китай
• Type Токарно-винторезный станок
