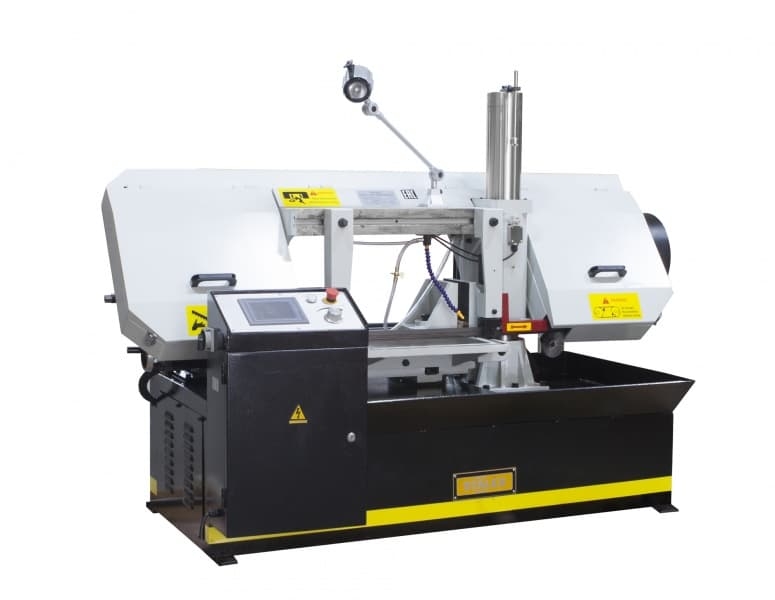

Станок ленточнопильный Stalex BS-5030 (388156)

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

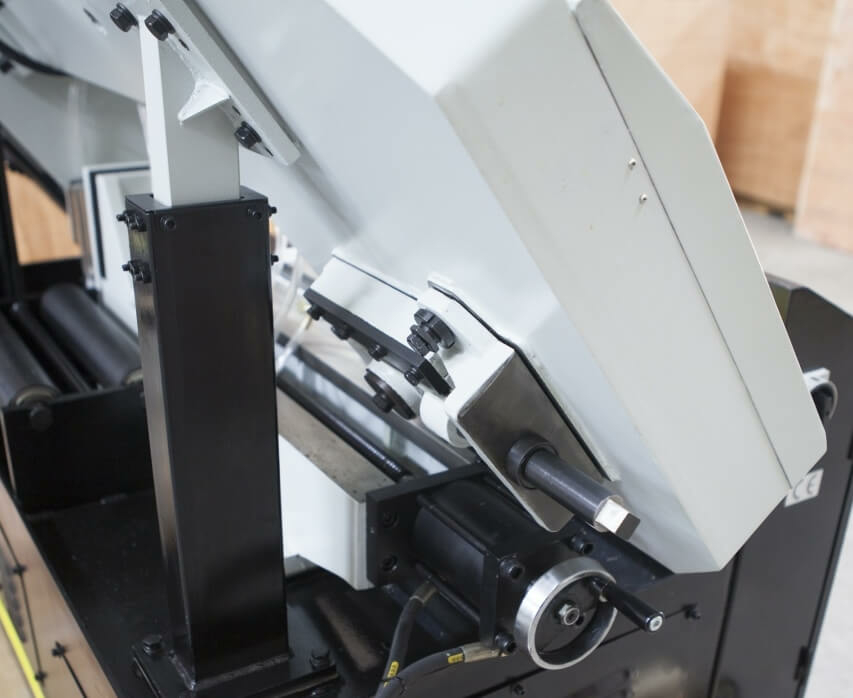

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

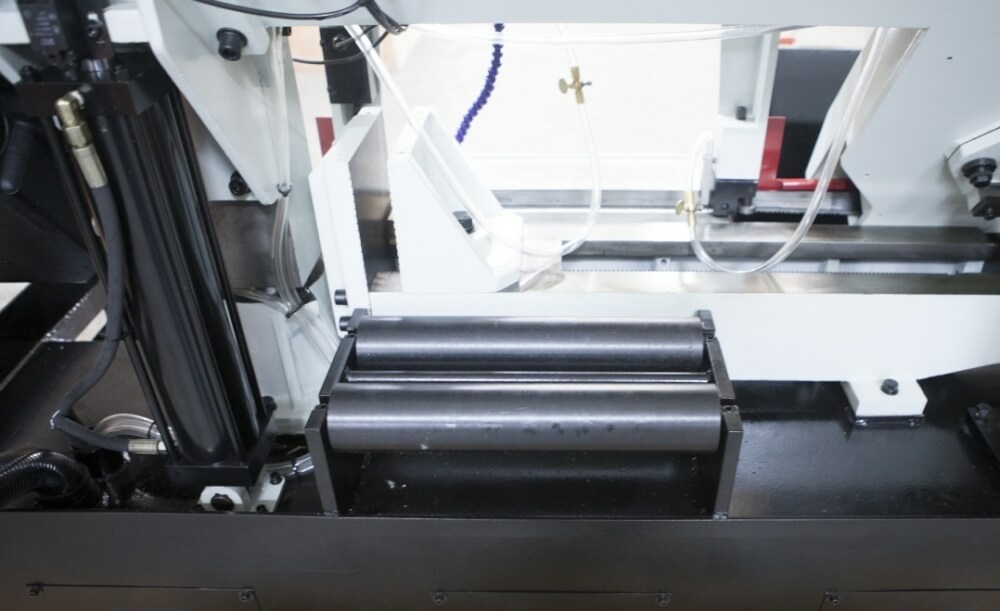

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Преимущества

- Угол пиления заготовок 90°.

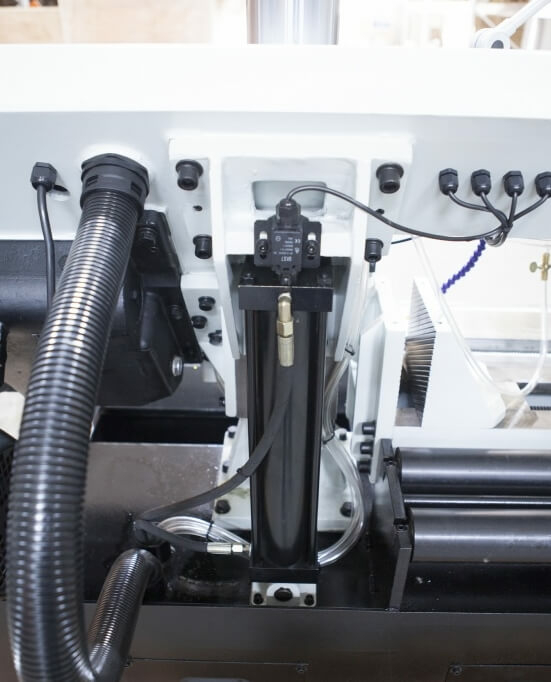

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

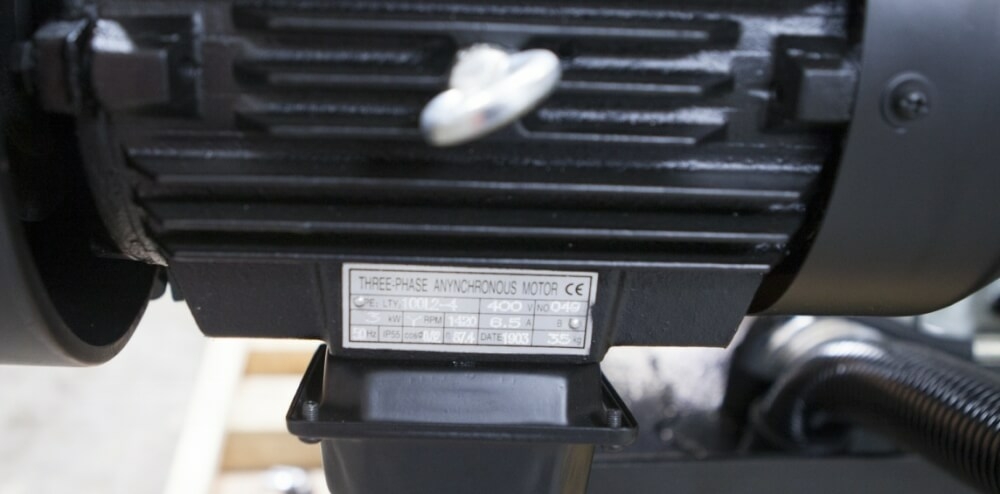

- Станок управляется трёхфазным двигателем.

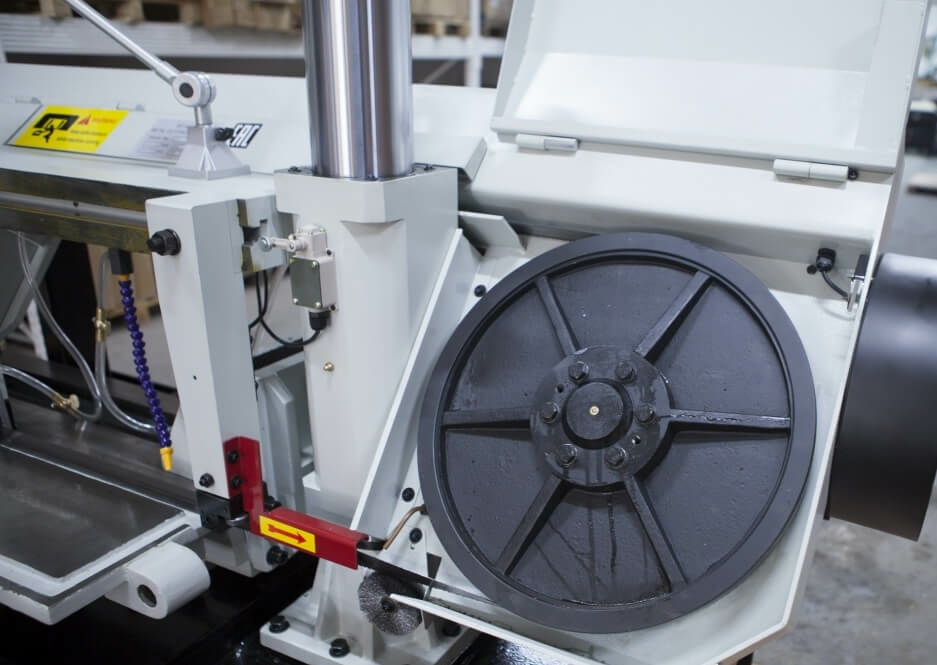

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

- Тиски гидравлические с возможностью быстрого зажима заготовок

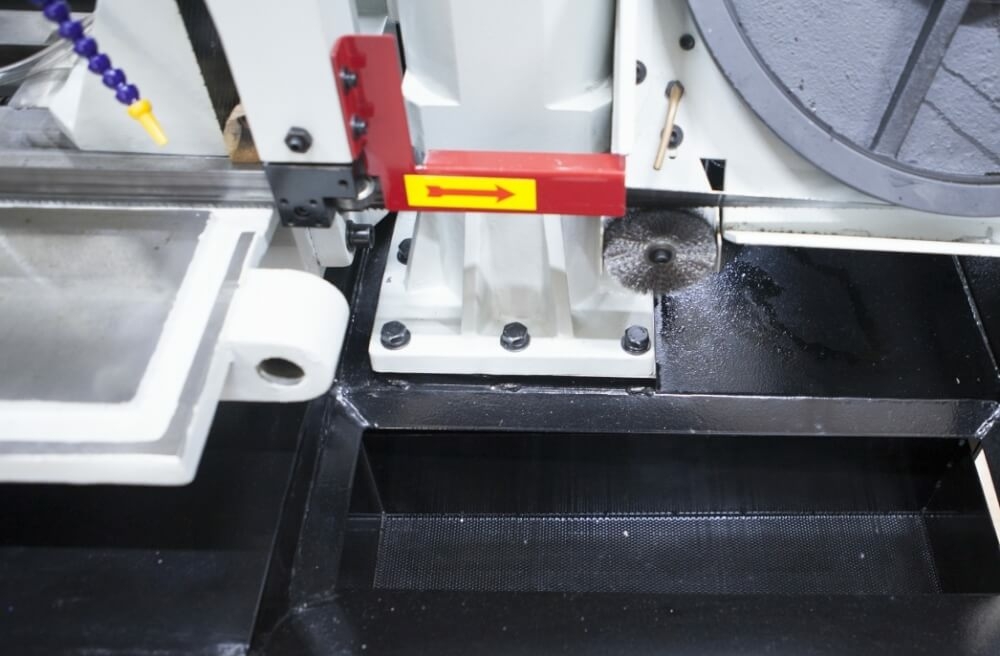

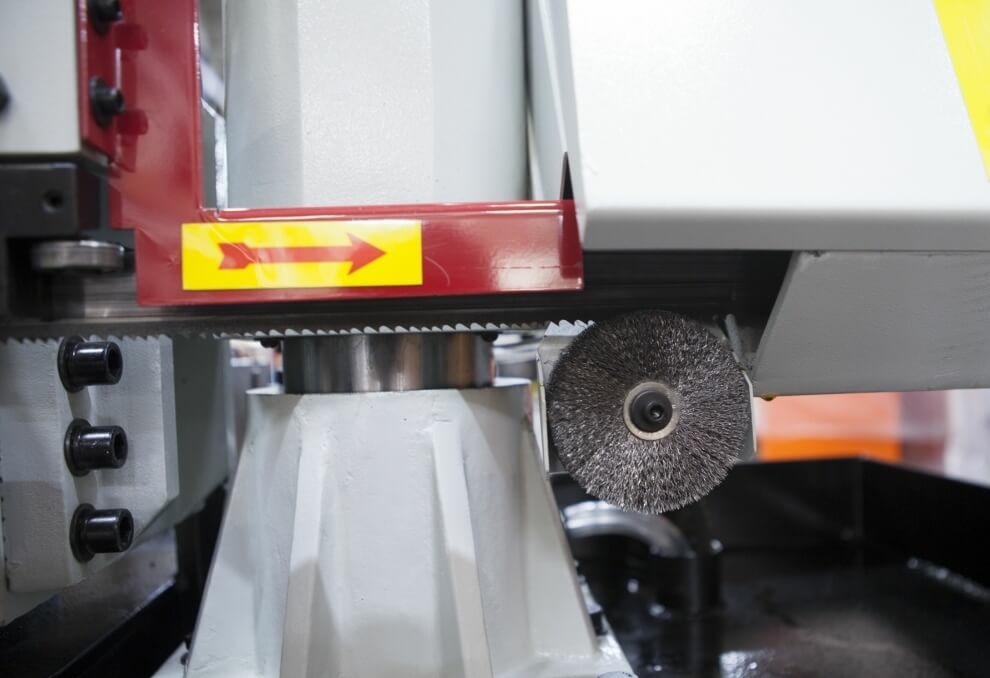

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

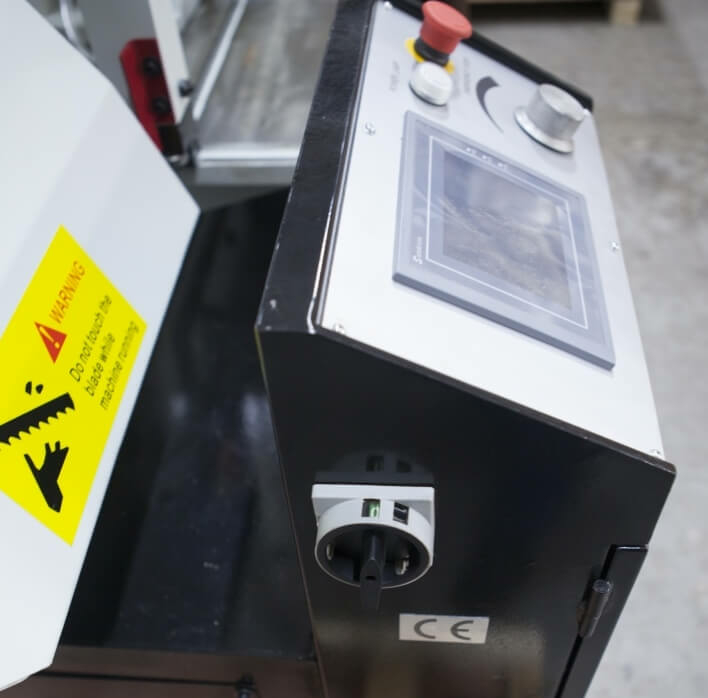

- Сенсорный дисплей управления

- Индикатор повреждения станка и полотна

- 4 скорости вращения полотна

- Подсветка зоны резания

Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

Процесс пиления:

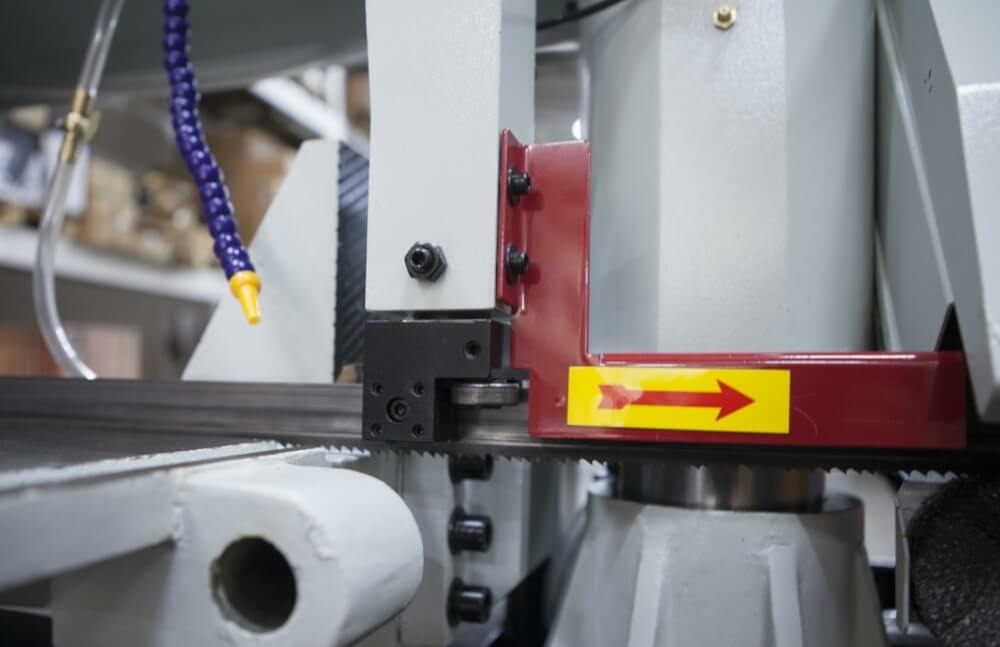

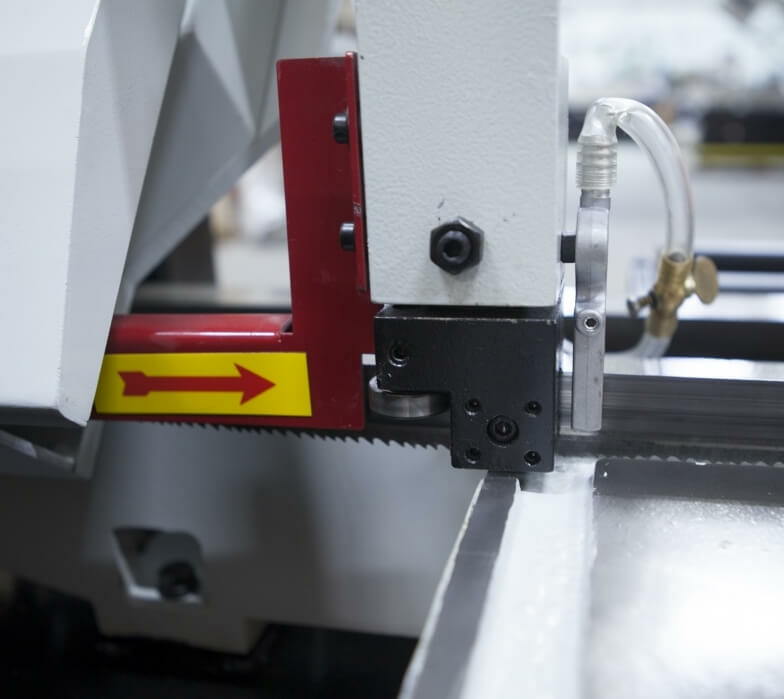

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

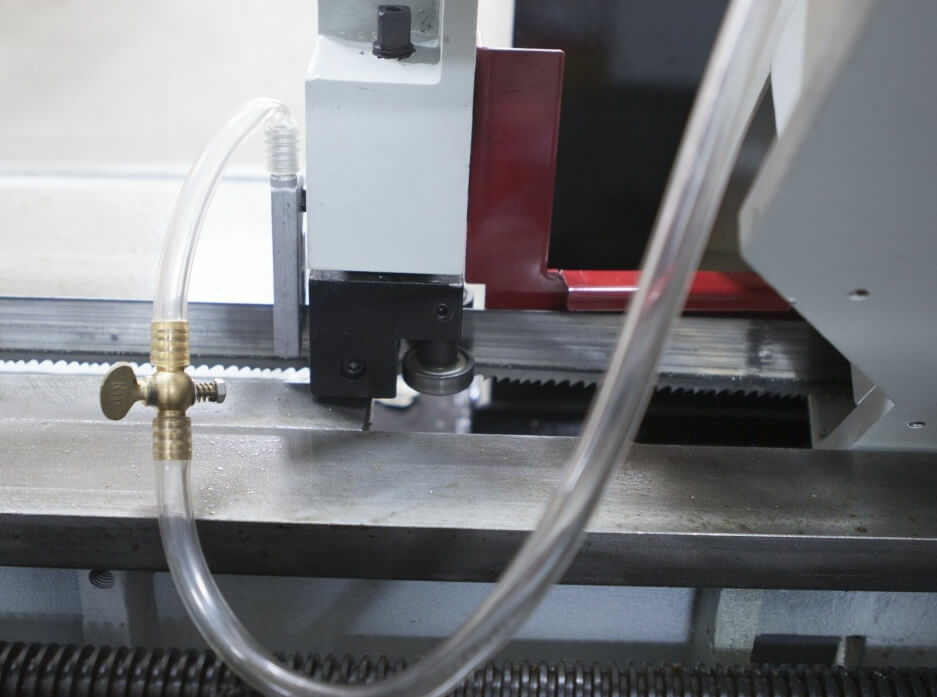

-   Регулируемая подача СОЖ в зону резания

-   На мониторе размещена функция счётчика реза (заготовок)

-  Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1)

-   Расстояние движения направляющих по салазкам – составляет 530 мм (2)

Особенности станка Stalex BS-5030 (388156)

	Надежная конструкция Станок Stalex BS-5030 (388156) имеет широкое основание, обеспечивающее устойчивость на поверхности и максимальное снижение вибраций.
	Штатная система подачи СОЖ Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки.

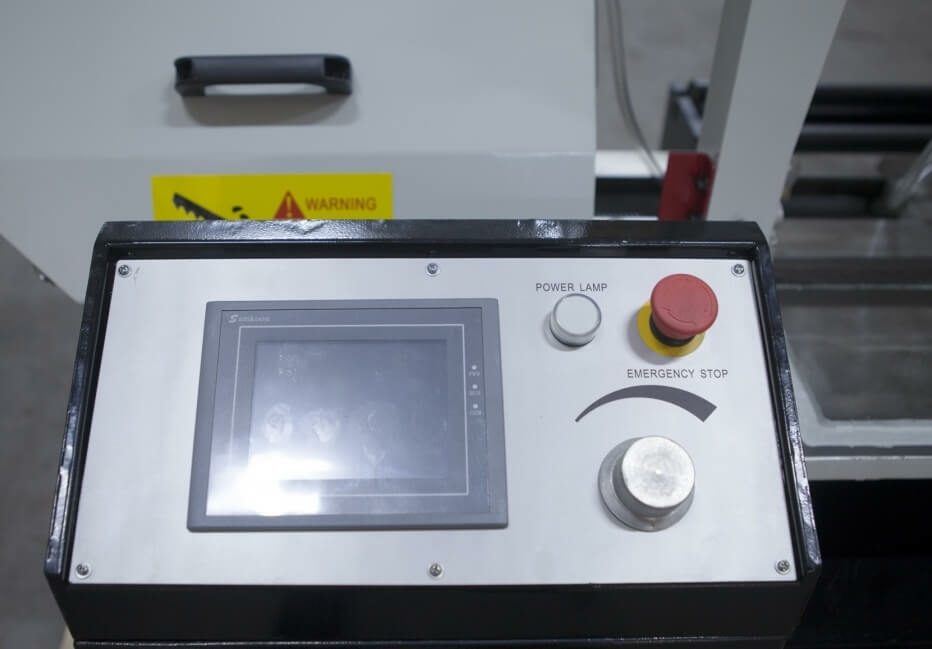

	Простое управление Интуитивно понятная панель управления вальцовочного электромеханического станка облегчает работу оператора.

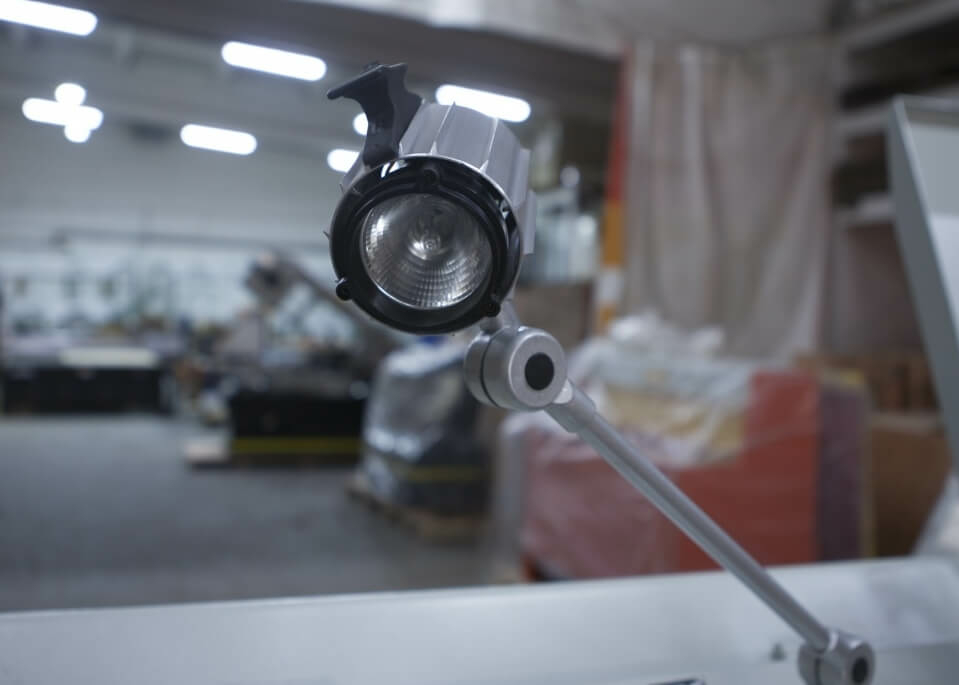

	Лампа освещения Светильник предназначен для освещения рабочей поверхности

Технические характеристики ленточнопильного станка Stalex BS-5030 (388156)

	Stalex BS-5030
Мощность двигателя	3 кВт (3-х фазный)

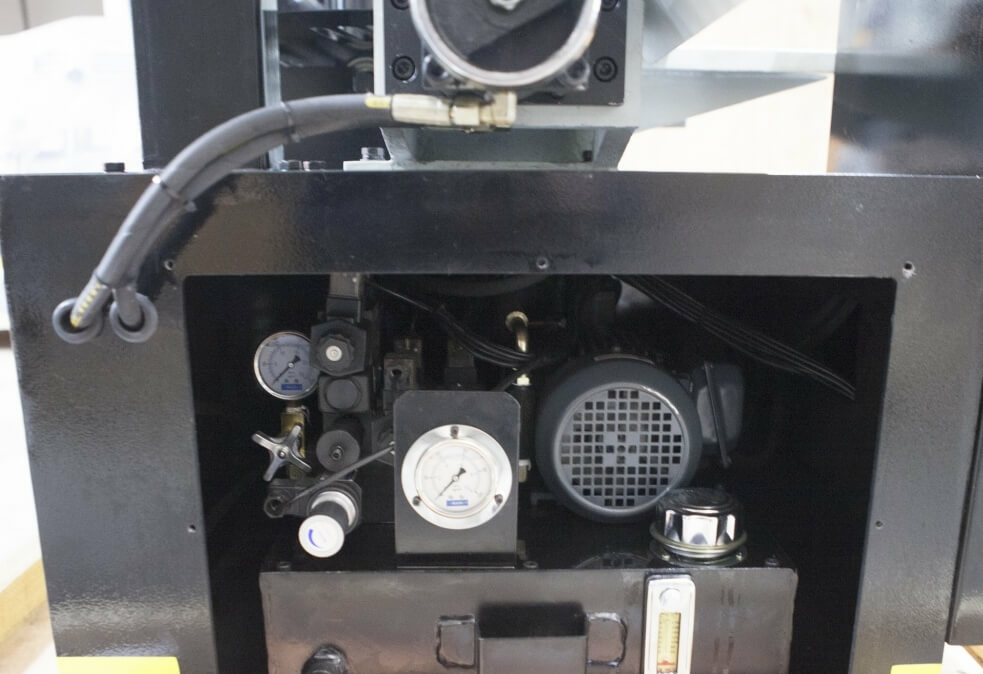

Мощность привода гидравлической станции	0,75 кВт
Макс. гидравлическое давление	2.2 МРа
Мощность системы СОЖ	0,045 кВт
Вращение пилы	90 градусов
Привод	клиноременной
Скорость резания	30, 50, 75 и 90 м/мин
Рабочая зона	+90°
	300
	500 х 300
*Объём гидравлического бака	25 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ	53 л заливать 2/3 по уровню СОЖ
Габариты ленточного полотна	34х1,1х4180 мм
Высота стола	620 мм
Общие размеры станка (ДхШхВ)	2050х1100х1350 мм
Размер упаковки (ДхШхВ)	2200х1350х1700 мм
Масса нетто/брутто	1150/1240 кг.
Страна производитель	Китай
Гарантия	12 месяцев
Гидравлический прижим для пакетной резки (станок BS-5030)	735 $ (опционально, заказ станка и прижим с завода производителя)

*Залить чистое гидравлическое масло в бак:

в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),

в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).

Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;

  На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

• Макс.размер Ø, мм 300
• Макс. размер ☐, мм 500x300
• Поворот ° 90°
• Размер полотна 34x1.1x4180
• Регулировка частоты вращения шпинделя Ступенчатая
• Скорость движения полотна, м/мин 30.50.75.90
• Тип Полуавтомат
• Напряжение, В 380
• Мощность, кВт 3
• Масса, кг 1240
• Объем для доставки, м3 5.5
• Модель Stalex BS-5030
• Производство Китай
