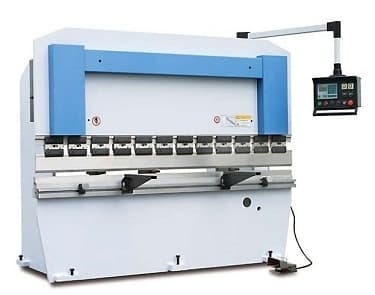

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/4100

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/4100

Преимущества Smd WEHK-250/4100

• Высокая точность гибки листового металла
• Удобное управление с помощью ЧПУ
• Надежность и долговечность оборудования
• Широкий диапазон гибких возможностей

Особенности Smd WEHK-250/4100

• Модель: Smd WEHK-250/4100
• Максимальная длина гибки листа: 4100 мм
• Максимальная толщина листа: 6 мм
• ЧПУ система управления
• Гидравлический привод

Назначение Smd WEHK-250/4100

Гидравлический листогибочный пресс Smd WEHK-250/4100 предназначен для точной и качественной гибки листового металла различных толщин и размеров.

Сферы применения Smd WEHK-250/4100

• Машиностроение
• Авиационная промышленность
• Автомобильная промышленность
• Производство металлических конструкций

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-250/4100 предназначен для выполнения операций гибки металлических листов и получения широкого спектра профилей.

Преимущества Smd WEHK-250/4100

Листогибочные пресс серии WEHK/WEMK имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. На базе моделей WEHK поставляются пресса WEMK (облегченные, до 80 тонн усилие), WEHK – прессы с ЧПУ (с контроллерами CNC) и WEMK -прессы с ЧПУ (облегченные, до 80 тонн). Применяемые ЧПУ имеют экран с цифровой индикацией и 2-3 контролируемых параметра.

Пресса данной серии относятся к эконом классу с ЧПУ Delem DA-41 (Голландия). Он имеет две оси управления – опускание верхней траверсы (ось Y) и перемещение заднего упора (ось X). Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми Rexroth (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

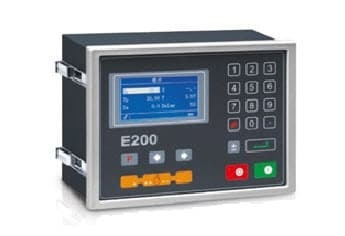

Система ЧПУ ESTUN E200 Smd WEHK-250/4100

• LCD дисплей: 240х128 пикселей
• Память 40 программ
• В каждой программе до 25 рабочих шагов

Задний упор на шарико – винтовой паре с двумя пальцами и тремя закаленными упорными поверхностями.

Таблица определения усилий листогибочного пресса:

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

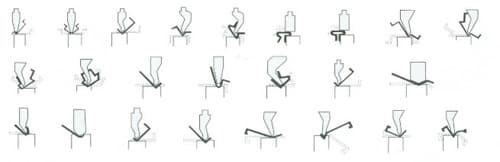

Получаемые профили Smd WEHK-250/4100

Технические характеристики Smd WEHK-250/4100

Комплектация  WEHK-250/4100 Smd WEHK-250/4100

• Гидравлическая система: Rextroth (Германия)
• Масляный насос SUMITOMO (Япония)
• Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
• Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары Hiwin при помощи серводвигателя.
• Задний упор имеет два упорных блока, регулируемых по высоте и росстоянию между ними
• Две передние поддержки листа
• Выносная педаль управления с кнопкой аварийной остановки.
• Инструкция по эксплуатации и обслуживанию станка
• Управление ESTUN E200 (управление осью Y с точностью до 0,1 мм, управление осью Х с точностью до 0,1 мм)

Опции  WEHK-250/4100 Smd WEHK-250/4100

• Дополнительный инструмент
• Система быстрого зажима инструмента
• Увеличение хода заднего упора
• Фотоэлектрическая система защиты

• Усилие, тн 250
• Ширина обработки, мм 4100
• Мощность, кВт 18.5
• Масса, кг 17740
• Модель WEHK-250/4100
