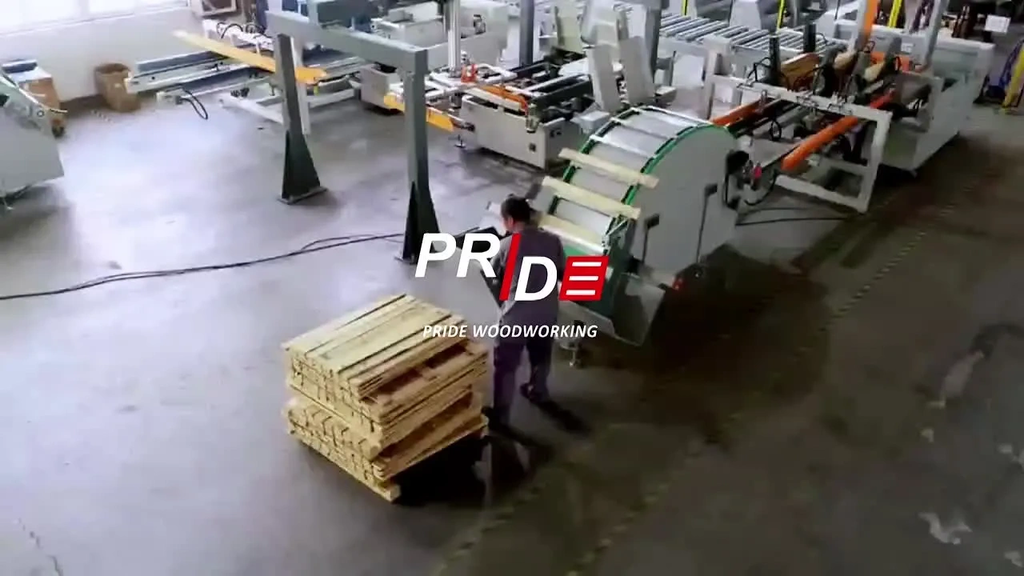

Штабелер для палетной доски ITALPALL STACKER IT-1500
Предназначен для автоматического штабелирования паллетной доски в готовые транспортерные пакеты
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Участок штабелирования паллетной доски применяется на предприятиях по выпуску паллетной доски. Может быть интегрирован в любую существующую линию лесопиления.
КОМПЛЕКТ:
- Приямок для доски
- Горка
- Продольный транспортер
- Механизм укладки прокладок
- Штабелер
- Накопительный транспортер
ПРЕИМУЩЕСТВА:
- Скорость укладки до 12 слоев в минуту
- 1 оператор - автоматический режим работы
- Увеличение производительности
- Сокращение трудозатрат
- Уменьшение количество персонала на участки складирования доски
- Укладка штабеля правильной формы
- Снижение себестоимости
- Повышение рентабельности предприятия

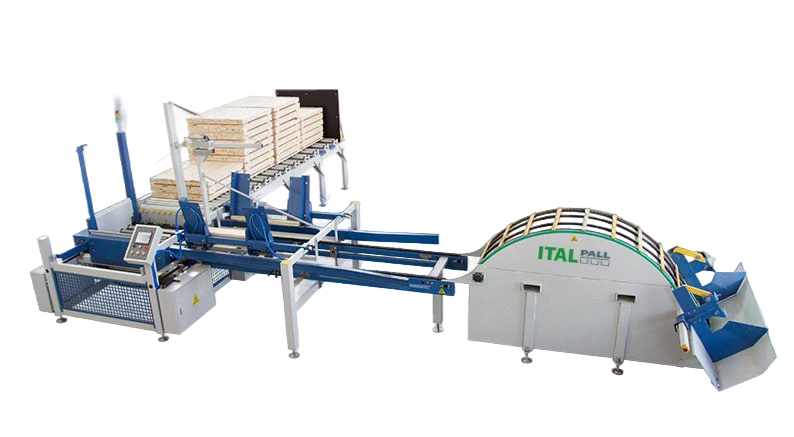

Конструктивные особенности ITALL PALL STACKER IT-1500
|
ПРИЯМОК
Приямок предназначен для накопления доски. В данный примок доска может автоматически сбрасываться с лесопильной линии. Специальные регулировочные борта, которые имеют продольных ход, настраиваются на нужную длину заготовки |
|
ГОРКА
Горка предназначена для разбора пачек доски поступающих в нее. Горка поштучно поднимает доску на рабочую высоту для последующей укладки |
|
ПРОДОЛЬНЫЙ ТРАНСПОРТЕР
По продольному транспортеру доски поштучно едут к участку укладки прокладок, где набираются в один плотный слой |
|
УКЛАДЧИК ПРОКЛАДОК
Данный механизм в автоматическом режиме укладывает прокладки на собранный слой досок. Если необходимо укладывать прокладку через 2 и более слоев – это можно сделать через программатор. На этом узле может быть установлено от 2 до 4 укладчиков прокладок опционально |
|
ШТАБЕЛЕР
Готовый слой с прокладками поступает в штабелер, где укладывает один за одним в готовый пакет. Количество слоев можно задавать через программатор |
|
НАКОПИТЕЛЬНЫЙ ТРАНСПОРТЁР
Накопительный роликовый транспортер (буфер хранения готовы пакетов) длиной 4000 мм. Конструкция транспортера позволяет забирать готовый пакет с помощью вилочного погрузчика |
|
КОМПЛЕКТУЮЩИЕ
Электрокомпоненты Schneider PLC Дисплей Siemens Инвертор Delta Бесконтактный переключатель Pepperl + Fuchs Магнитный переключатель AirTac |
Технические характеристики станка ITALL PALL STACKER IT-1500
| Общие характеристики | |
| Ширина доски, мм | 50 - 200 |
| Толщина доски, мм | 15 - 100 |
| Толщина прокладки, мм | 10 - 38 |
| Ширина прокладки, мм | 25 - 150 |
| Длина прокладки, мм | 800 - 1200 |
| Количество прокладок, шт. | 3 |
| Ширина штабеля, мм | 800 - 1200 |
| Высота штабеля, мм | 0 - 1100 |
| Скорость укладки, слой/мин | до 12 |
| Длина накопительного стола, мм | 4000 |
| Длина доски, мм | 800 - 1500 (2000)* |
| Мощность узлов | |
| Мощность (общая), кВт | |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.6 - 0.7 |
| Габаритные размеры | |
| Длина, мм | 8700 |
| Ширина, мм | 6700 |
| Высота, мм | 2730 |
| Вес, кг | 3750 |
