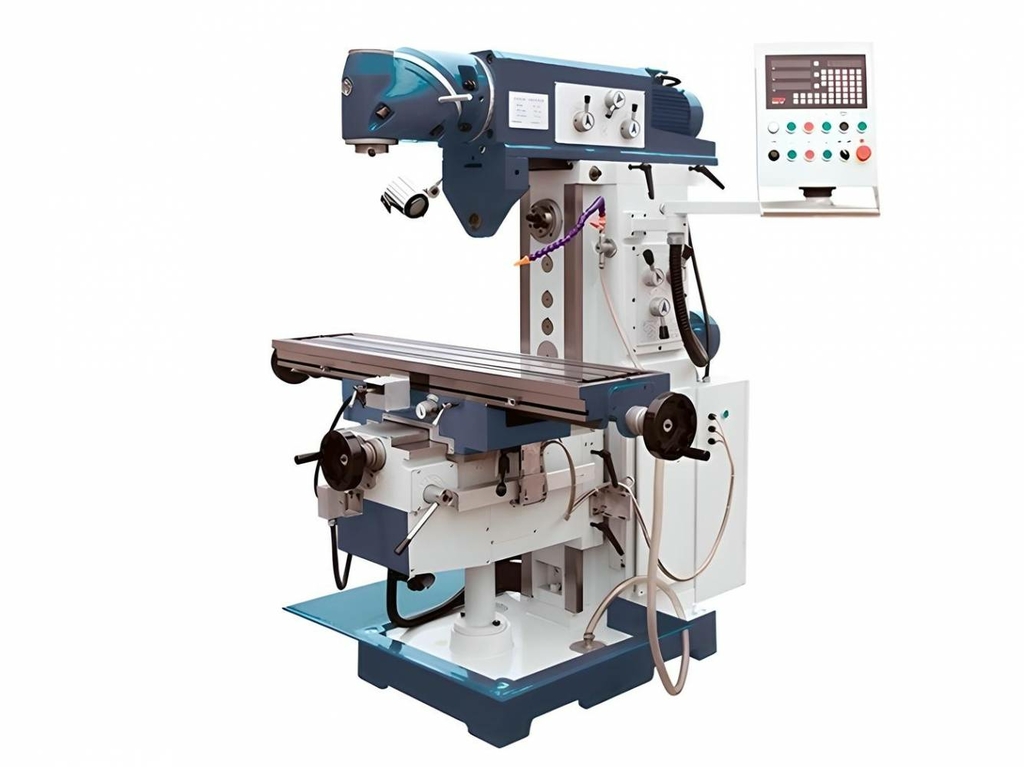

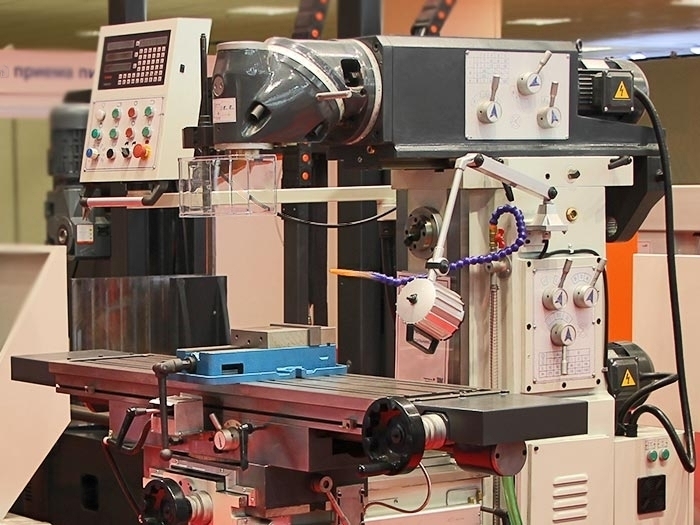

Широкоуниверсальный фрезерный станок FHU3
Особенности
• Широкоуниверсальный фрезерный станок FHU3 предназначен для обработки с помощью фрезы различных плоских и фасонных поверхностей, зубчатых колёс и других деталей из стали, чугуна, цветных металлов и пластмассы;

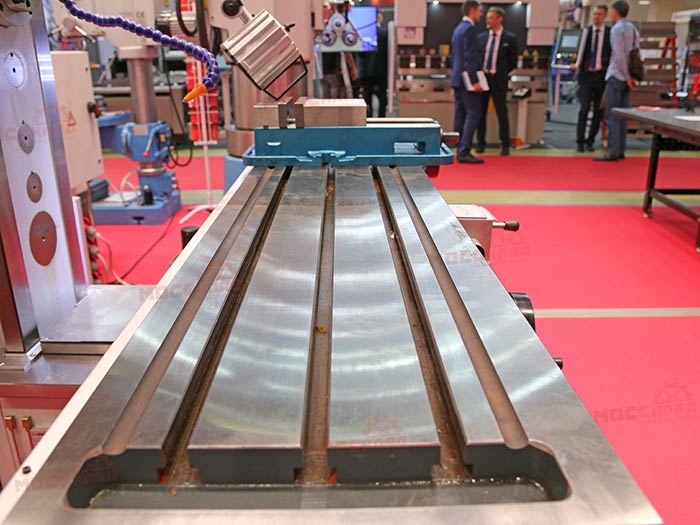

• Рабочий стол длиной 1370х320 мм с усиленной нагрузкой позволяет обрабатывать заготовки до 300 кг. Расстояние между поверхностью концевой части вертикальной головки до поверхности рабочего стола 220-620 мм. Скорость вертикальной подачи рабочего стола (Z) 23-625 мм/мин;
• Закаленные направляющие позволяют эксплуатировать станок продолжительное время с сохранением точности обработки;
• Простота обслуживания, быстрая переналадка приспособлений и инструмента обеспечивают значительные удобства при использовании станка в индивидуальном и серийном производстве.
Рекомендации
• Универсальный фрезерный станок используется для обработки винтовых и фасонных поверхностей, а также для работы с углами и пазами в кампаниях с небольшими объемами производства.
Комплектация станка FHU3
- Станок FHU3
- Поддон для сбора стружки

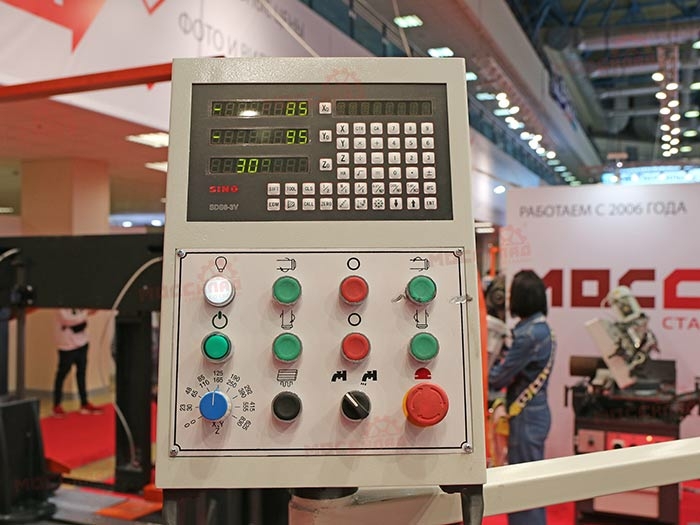

- Система УЦИ по 3 осям
- Сервопривод быстрой подачи
- Система подачи СОЖ
- Галогеновая лампа
- Фрезерные тиски
- Цанговый патрон ISO40 с набором цанг 8 шт
- Фрезерная оправка ISO40 / Ø32 мм
- Горизонтальная оправка Ø27 мм
- Комплект инструмента для обслуживания
- Переходная втулка ISO 50
- Декларация соответствия ТР ТС
- Руководство по эксплуатации на русском языке
Технические характеристики FHU3
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 50205 |
| Страна-производитель | КНР |
| Тип привода | Электрический |
| Тип | Широкоуниверсальный |
| Размер стола, мм | 1370 x 320 |
| Кол-во/размер/дистанция | 3 / 14 / 80 |
| Поворот стола, ° | ± 45 ° |
| Максимальная нагрузка на стол, кг | 300 |

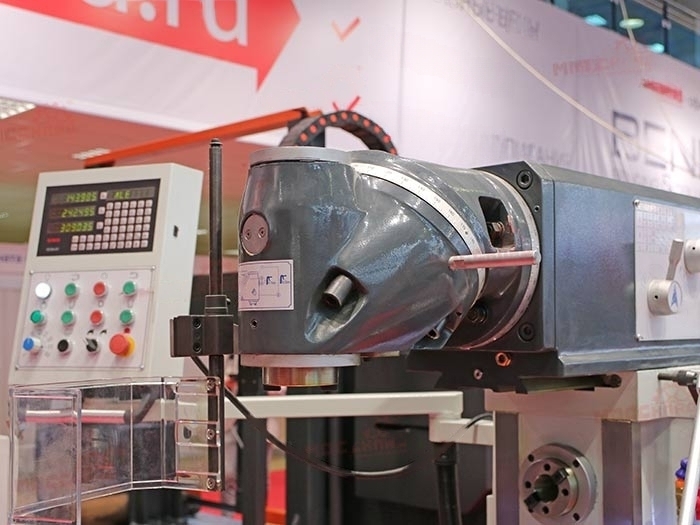

| Поворот фрезерной головки, ° | 360 ° |
| Расстояние от торца шпинделя до стола, мм | 75 – 475 |
| Скорость вращения, об/мин | 35 – 1500 |
| Конец шпинделя | ISO 40 |

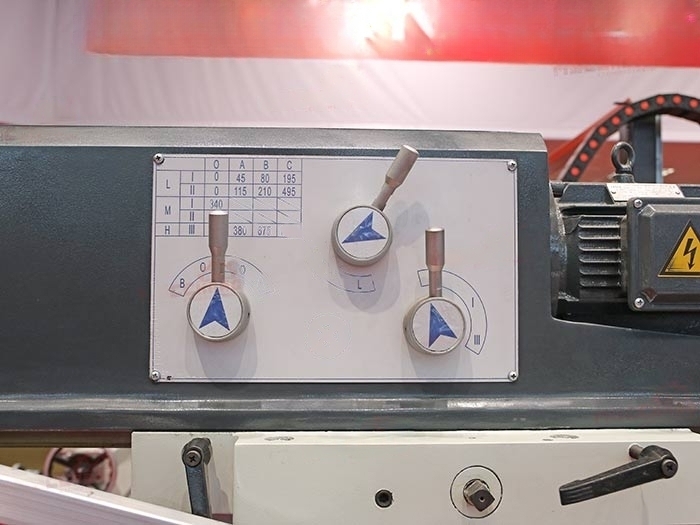

| Диапазон скоростей шпинделя универсальной фрезеровочной головки, об/мин | 45 – 1660 (11 ступеней) |
| Ход по оси х, мм | 1000 |
| Ход по оси y, мм | 380 |
| Ход по оси z, мм | 400 |
| Скорость ускоренного поперечного перемещения, об/мин | 1335 |
| Продольное перемещение рабочего стола, мм | 30 – 830 |
| Поперечное перемещение рабочего стола, мм | 30 – 830 |
| Скорость ускоренного продольного перемещения, об/мин | 1335 |
| Ход хобота, мм | 400 |
| Ускоренное перемещение по осям x/y/z, мм/мин | 1335 / 1335 / 1000 |
| Количество скоростей | 12 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 3 |
| Мощность двигателя горизонтального шпинделя, квт | 3 |
| Длина, мм | 1820 |
| Ширина, мм | 1680 |
| Высота, мм | 1860 |
| Вес, кг | 1975 |
| Размер упаковки, мм | 1900x1750x2300 |
