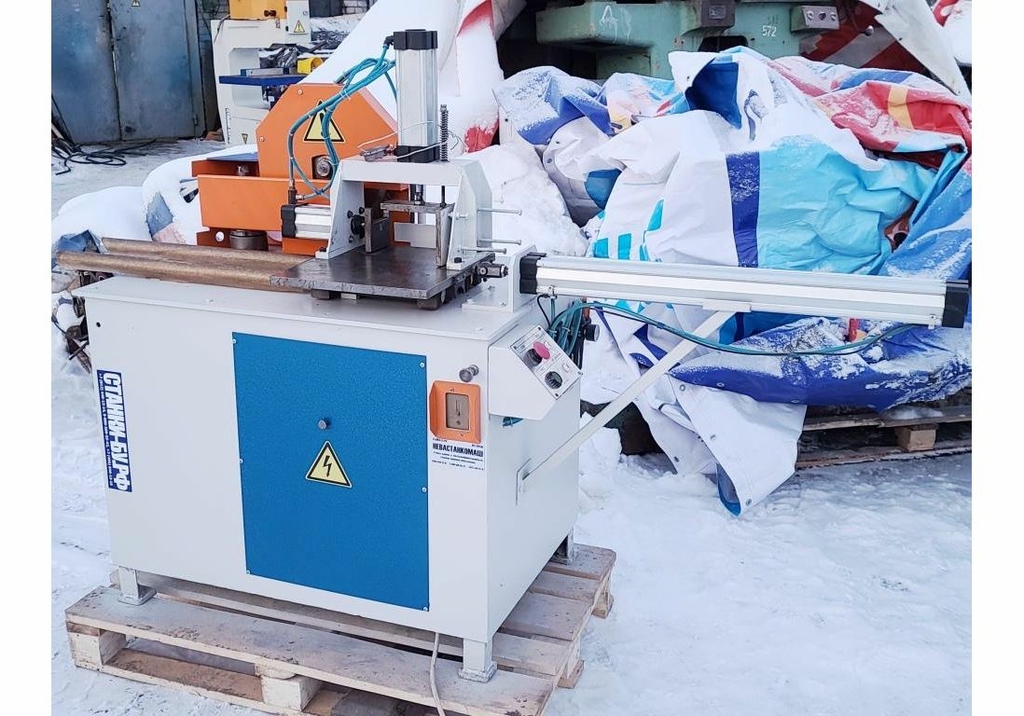

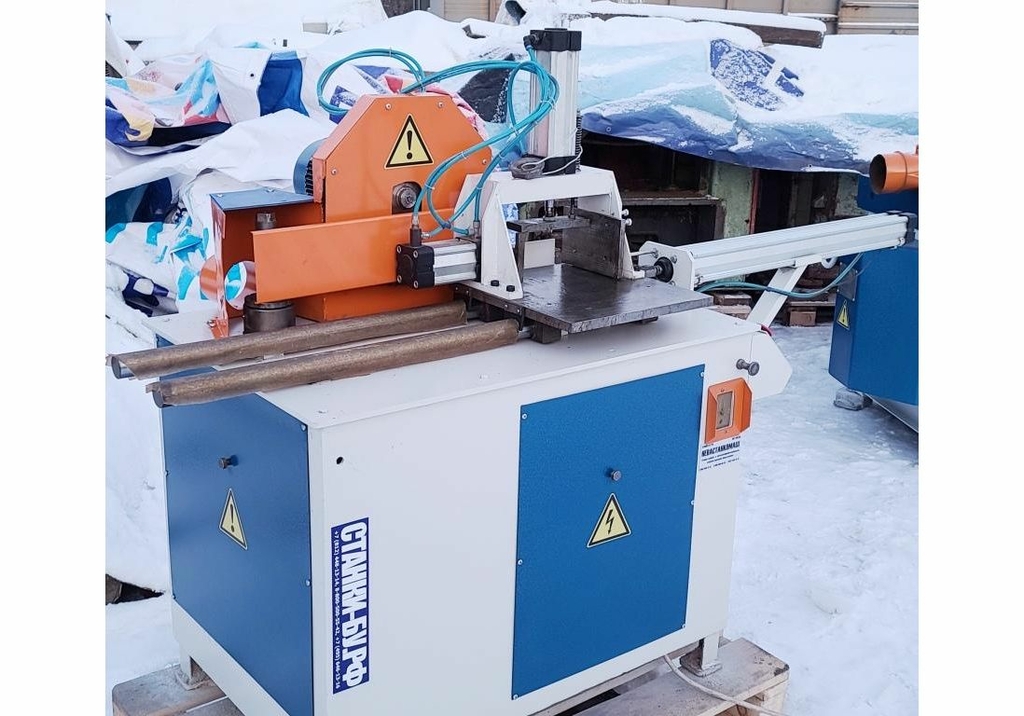

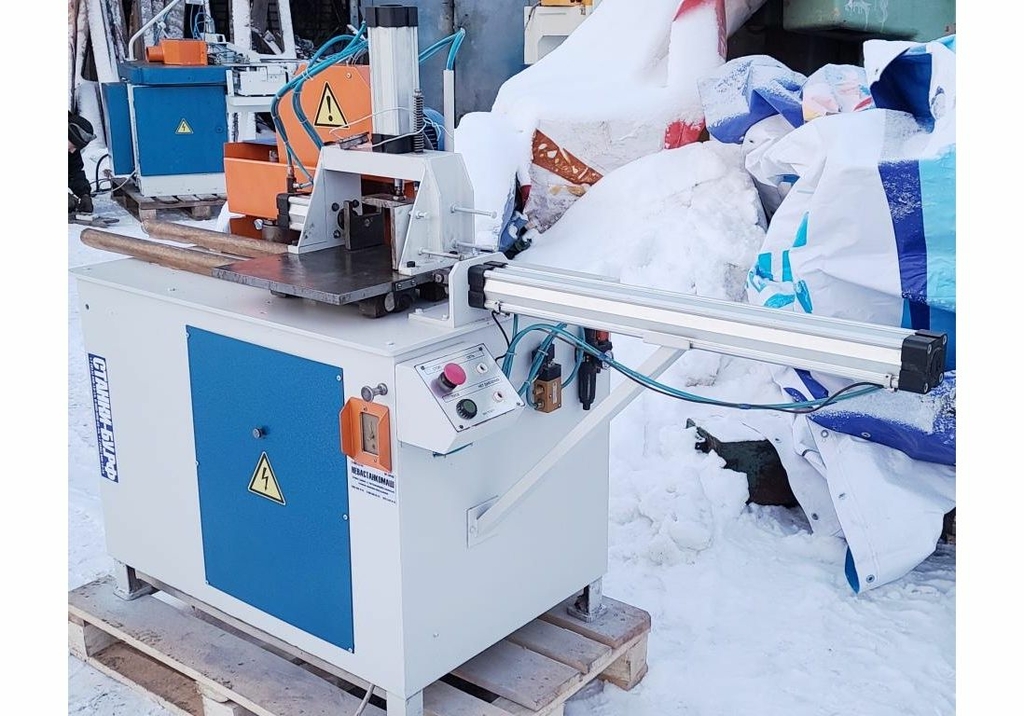

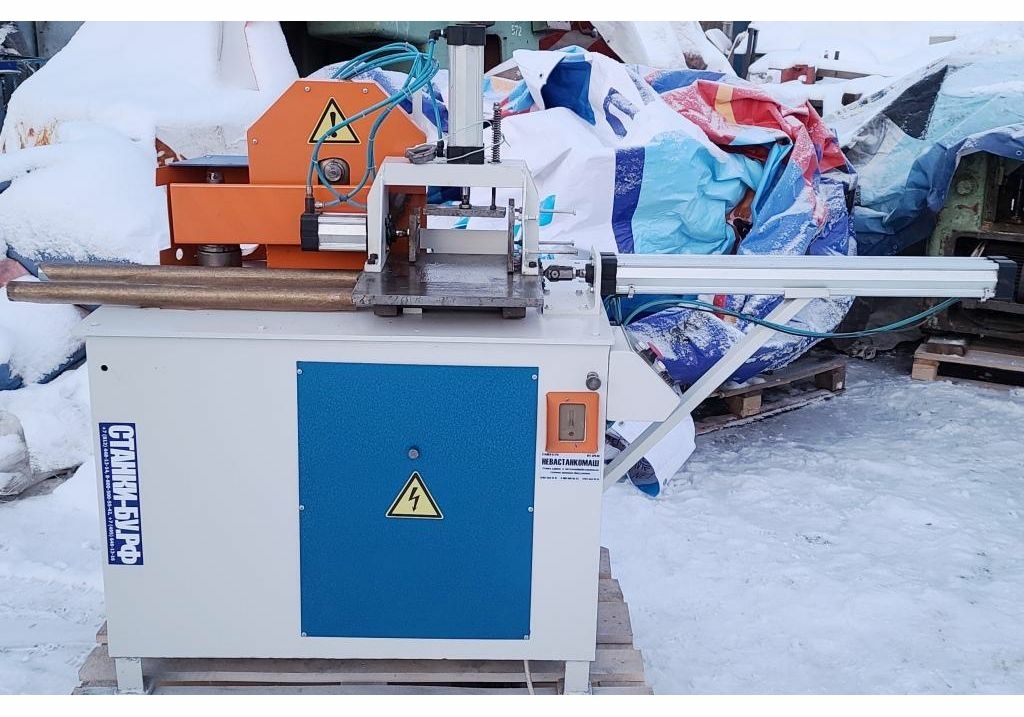

Шипорезный станок ШС-3м б/у
- 100%
Шипорезный станок для сращивания ШС-3М б/у применяется для изготовления шипа клиновидной конфигурации на торцевой поверхности заготовок толщиной от 10 до 250 мм, произведенных из цельной древесины хвойных и лиственных пород.
Автоматически выполняемый цикл
- Прижим пакета заготовок;
- Нарезка шипа на торце пакета заготовок;
- Возврат стола в исходное положение.
Функции оператора
- Загрузка пакета заготовок;

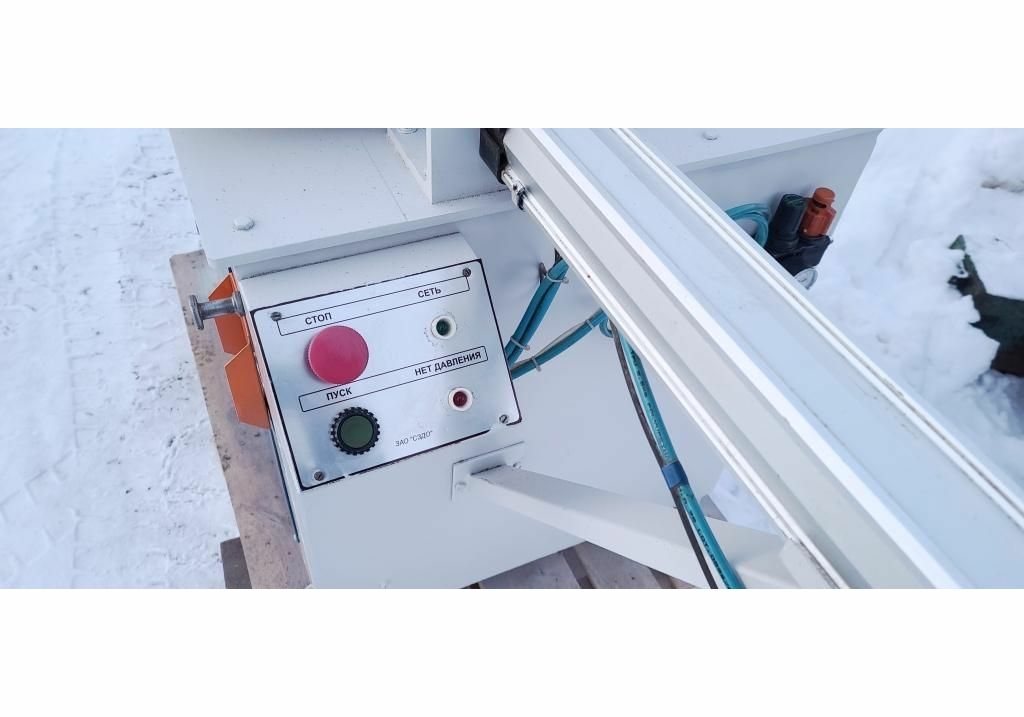

- Запуск автоматического цикла;
- Переворачивание пакета заготовок;
- Повторный запуск цикла.
Особенности конструкции станка для нарезания шипов в базовой комплектации поставки

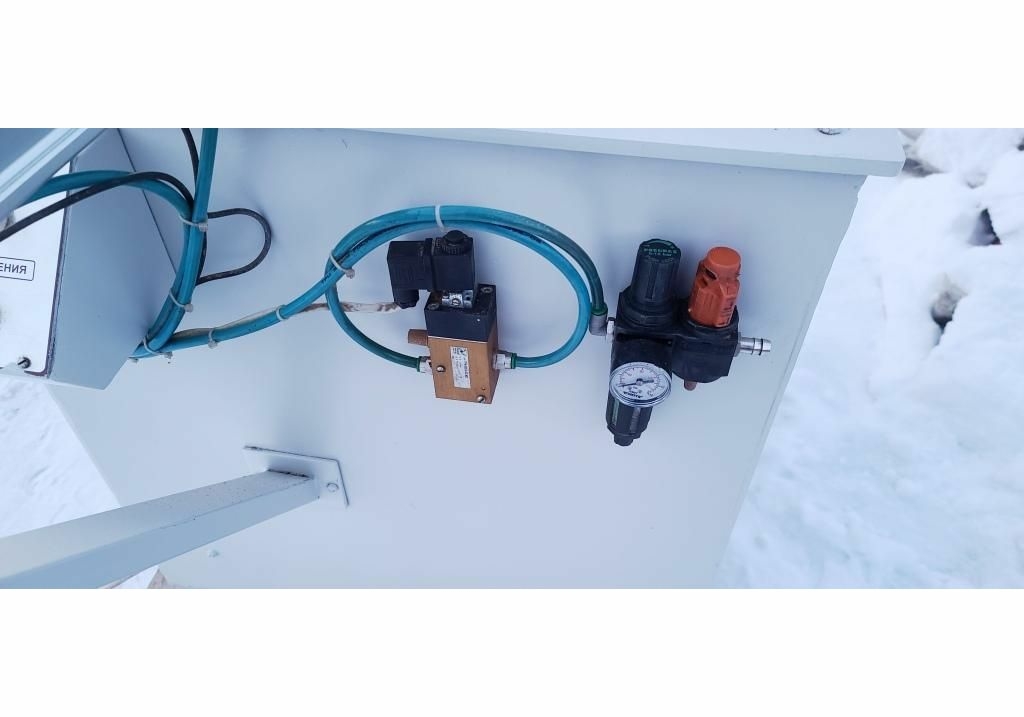

- Надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»;
- Равномерное и стабильное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»;
- Процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту;
- Шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов;
- Конструкция станка предусматривает возможность смещения обрабатывающего инструмента на половину шага.
Технические характеристики ШС-3м б/у
| Наибольшая ширина заготовки, мм | 200 |
| Наименьшая длина заготовки, мм | 200 |
| Толщина заготовки, мм | 10...120 |
| Высота шпинделя на фрезере, мм | 160-180-200 |
| Ширина "пакета", мм | 250-300 |
| Высота "пакета", мм | 160-180-200 |
| Наибольшая длинна заготовки*, мм | 600 |
| Скорость вращения отрезной пилы, об/мин | 3000 |
| Мощность электродвигателя отрезной пилы, кВт | 2,2 |
| Посадочный диаметр отрезной пилы, мм | 50 |
| Скорость вращения шпинделя , об/мин | 4500 |
| Рабочее давление в пневмосистеме, Бар | 6-8 |
| Мощность электродвигателя шпинделя, кВт | 5,5 |
| Посадочный диаметр шпинделя, мм | 32-40-50 |
| Наружный диаметр фрезы , мм (под заказ 160 мм) | 125 |
| Скорость подачи каретки, м/мин | 2,5...15 |
| Расход воздуха на 1 цикл, л | 56 |
| Габаритные размеры, мм | 2025х750х1300 |
| Масса, кг | 475 |
| Расход воздуха на 1 цикл, л | 36 |
| Машинное время одного цикла, сек (нарезание шипа с двух сторон) | 30 |
