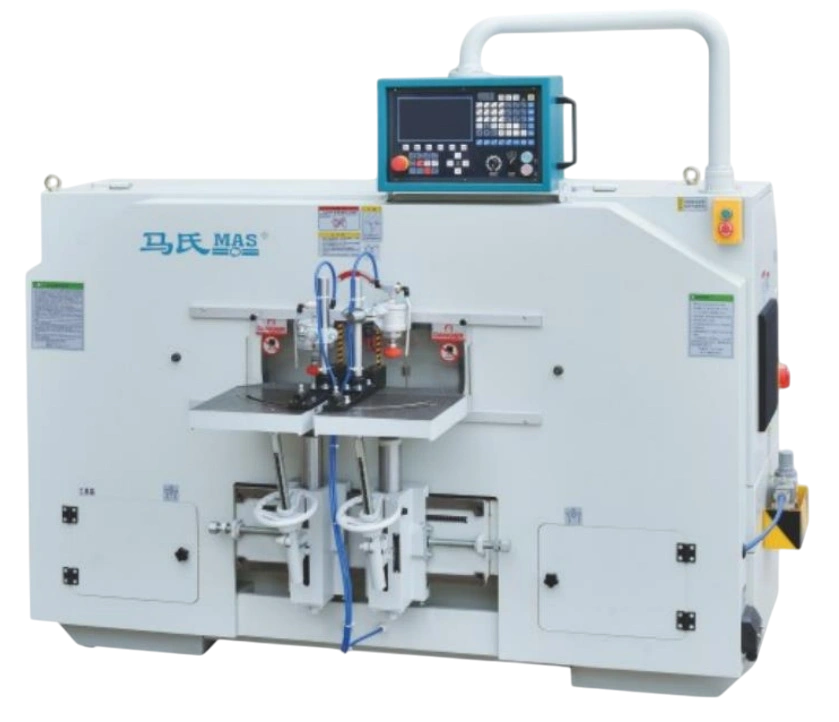

Шипорезный станок MAS MDK3113B
Станок предназначен для фрезерования овальных, круглых, квадратных и прямоугольных шипов, в том числе под углом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ПРЕИМУЩЕСТВА :
- Два рабочих стола для увеличения производительности
- Электронная настройка на размер шипа
- Возможность изготовления не только овального и круглого шипа, но и квадратного
- Пневмоприжимы в комплекте на каждом столе
- Столы наклоняются в 2-х плоскостях
- 2 пневмоприжима
- Централизованная система смазки станка
- Высокая скорость обработки
- Надежная конструкция
Конструктивные особенности MAS MDK 3113B
|

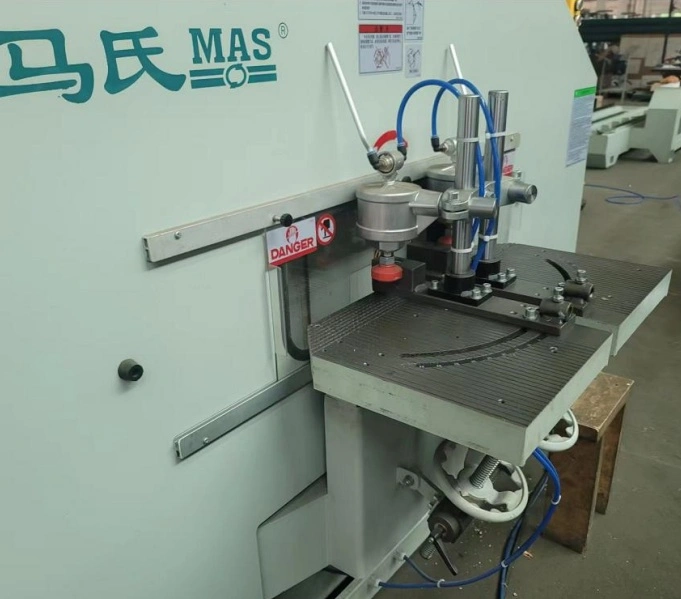

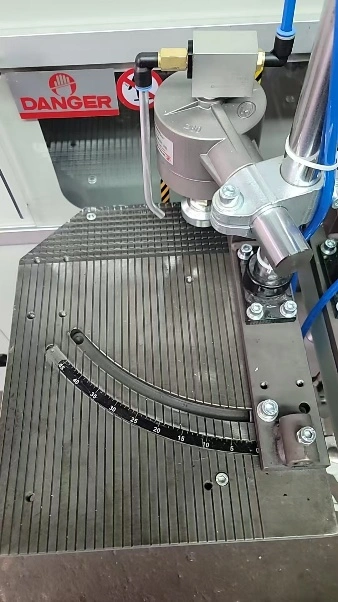

РАБОЧИЕ СТОЛЫ И ПНЕВМОЦИЛИНДРЫ
Установка деталей по упорам, угол устанавливается по шкале. Заготовка надежно фиксируется пневмоцилиндрами |
|

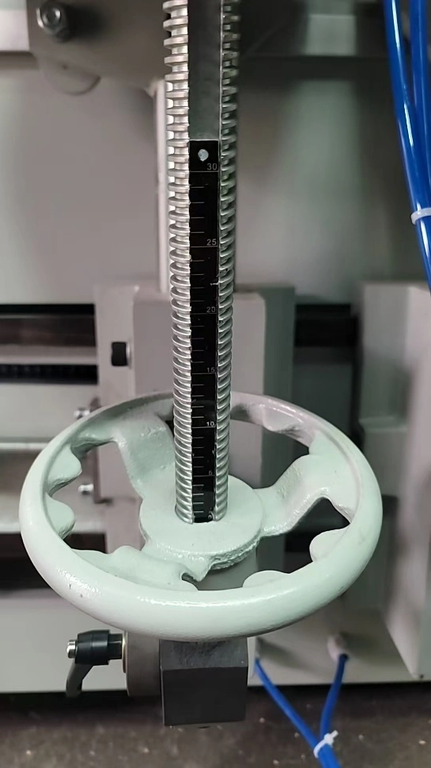

НАКЛОН СТОЛОВ
Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол (0-25 градусов) определяется по угловой шкале. Горизонтальный угол (0-45 градусов) выставляется по специальной линейке |
|

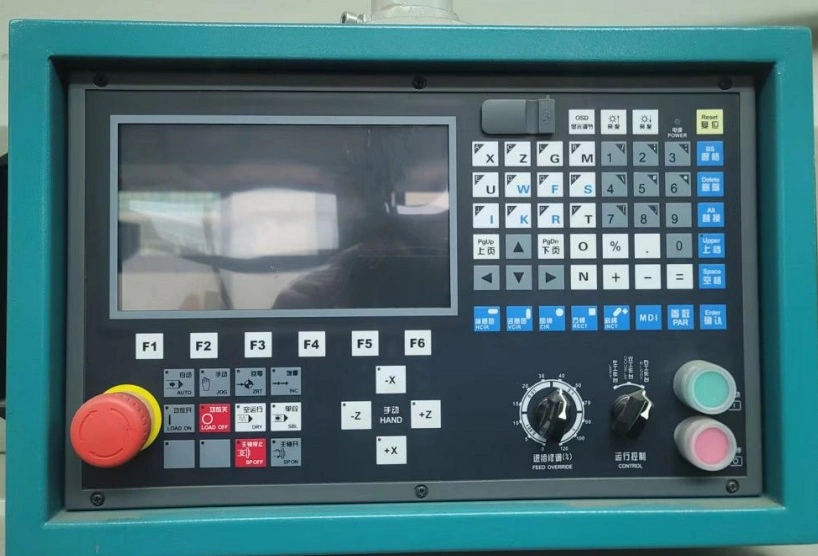

ПАНЕЛЬ УПРАВЛЕНИЯ
Кнопки включения и выключения питания, настройка всех параметров шипа осуществляется с панели |
|

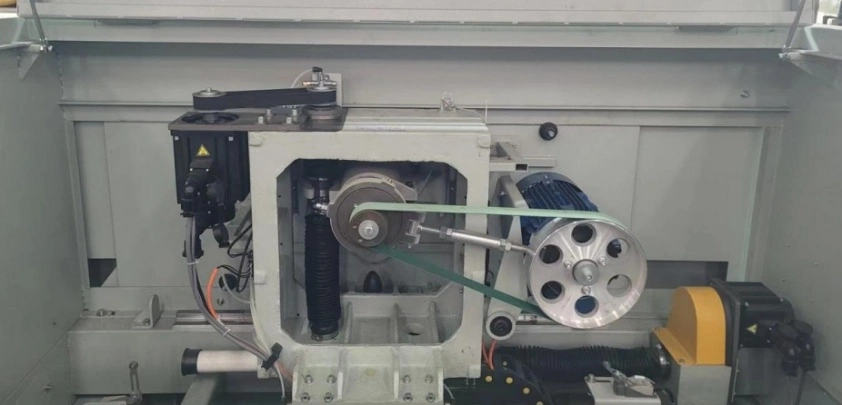

ШПИНДЕЛЬНЫЙ СУППОРТ
Перемещение при помощи серводвигателя Maxsine, управление ЧПУ, обеспечивается плавное, точное, перемещение при обработке твердых пород древесины |
|

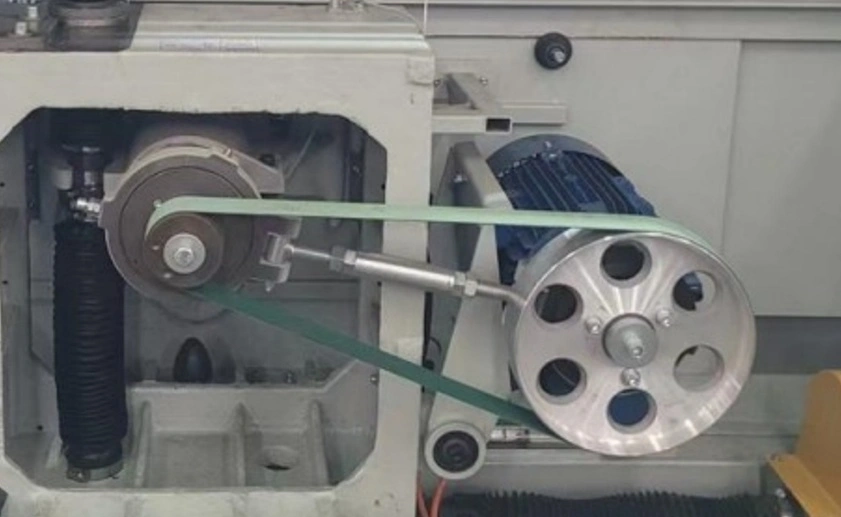

ПРИВОД
Вращение вала фрезы обеспечивается двигателем 3 кВт через ременную передачу. Двух опорный длинный вал исключает вибрацию |
|

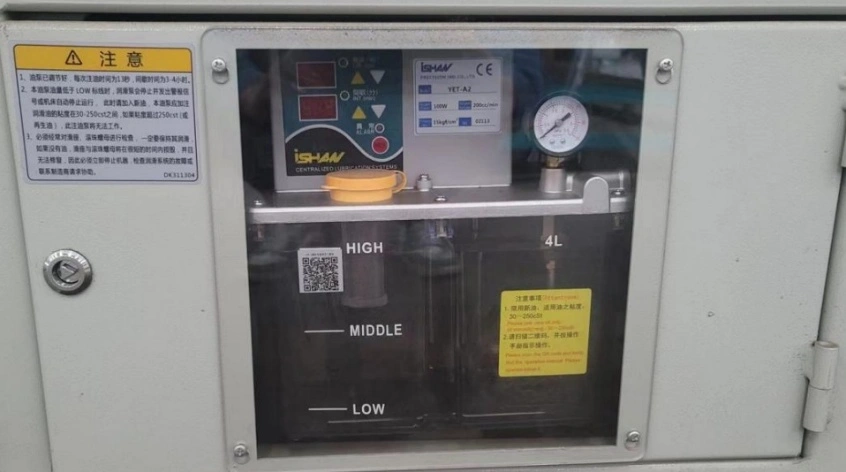

АВТОМАТИЧЕСКАЯ СМАЗКА
Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор |
Технические характеристики станка MAS MDK 3113B
| Общие характеристики | |
| Максимальная ширина шипа, мм | 140 |
| Максимальная высота шипа, мм | 80 |
| Максимальная глубина шипа, мм | 80 |
| Количество рабочих столов, шт. | 2 |
| Частота вращения шпинделей, об/мин | 9000 |
| Параметры обработки | |
| Управление | ЧПУ |
| Мощность узлов | |
| Мощность (общая), кВт | 5.5 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 120 |
| Габаритные размеры | |
| Длина, мм | 2075 |
| Ширина, мм | 1200 |
| Высота, мм | 1930 |
| Вес, кг | 950 |
