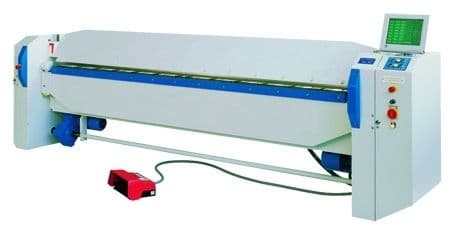

Электромеханический листогиб Schechtl MAX 400
Электромеханический листогиб Schechtl MAX 400
Преимущества:
- Качественное промышленное оборудование от надежного производителя
- Высокая производительность и точность гибки листового металла
- Простота в использовании и надежность в работе
- Гарантированное гарантийное обслуживание и техническая поддержка
Особенности:
- Электромеханическая система управления
- Широкий диапазон гибких возможностей до 4 мм
- Максимальная длина гибки листового металла до 4000 мм
- Компактный и эргономичный дизайн для экономии пространства в цехе
Назначение:
Электромеханический листогиб Schechtl MAX 400 предназначен для гибки листового металла различной толщины с высокой точностью и производительностью. Идеальное решение для производства металлических изделий, вентиляционных систем, кожухов и других металлических конструкций.
Сферы применения:
Электромеханический листогиб Schechtl MAX 400 подходит для использования в различных отраслях промышленности, таких как машиностроение, металлообработка, строительство, автомобильная промышленность и другие области, где необходима высокая точность и качество гибки листового металла.
Электромеханический листогиб Schechtl MAX 400 выпускается с рабочей длиной 4040 мм и предназначен для гибки стального листа (400 МПа) толщиной до 1,0 мм.
Конструктивные особенности MAX 400
При гибке других материалов допустимую толщину листа см. по таблице. Конструктивно электромеханический листогиб SCHECHTL MAX 400 состоит из жёсткой сварной рамы, прижимной и гибочной траверс. Элементы управления фирмы Moeller, а в качестве привода мотор-редуктор от фирмы SEW. Подшипники прижимной и гибочной траверс, практически, не требуют технического обслуживания. Максимальное раскрытие прижимной траверсы 140мм. Лист зажимается при закрывании прижимной траверсы, сила зажима регулируется с обеих сторон. Кромка прижимной планки имеет угол 20°. Электромеханический листогиб имеет опцию быстрой настройки гибочной траверсы на изгиб листа определённой толщины с различными радиусами, а также имеет возможность установки сегментных наладок для гибки коробов. Все модели электромеханического листогиба SCHECHTL MAX 400 комплектуются рабочими накладки 68х10 и 68х24 для гибочной траверсы, но дополнительно могут быть укомплектованы разного вида накладками для прижимной траверсы. По желанию заказчика электромеханический листогиб SCHECHTL MAX 400 комплектуется либо опорной решёткой, либо задним упором.Механика листогиба рассчитана на длительную профессиональную эксплуатацию.
Электромеханический листогиб SCHECTEL MAX 400 выпускается с 3-мя типами управления: CTD, ECT, CNC.
STD управление: ручная настройка угла гибки по кольцевой шкале потенциометра, ручная настройка заднего упора, запуск в работу ножным выключателем.
ECT-управление: Установка по сенсорному экрану длины отгибаемого элемента, угла гибки, высоты подъёма верхней траверсы над отогнутой стороной; возможность сохранения в памяти 200 программ, каждая из 36 элементов; просмотр изделия в объёмном изображении; каждому профилю может быть присвоен своё обозначение; функция копирования профиля; запуск в работу ножным выключателем. Привод заднего упора посредством зубчатого ремня, глубина установки до 750 мм; точность установок 0,3 мм; шесть задних упорных пальцев; задняя упорная планка из алюминия.
CNC-управление (СNC S-Touch): графическое изображение процесса гибки выбранного профиля; графическое изображение положения вложенной жести перед каждым изгибом; руководство оператору с момента включения станка, каждый рабочий шаг поясняется наглядным графическим изображением; корректировка профиля в режиме "он-лайн"; проведение коррекции углов изгиба для всей программы, а также коррекция программ изгиба для отдельных углов; повторные программы гибки специальных радиусов; быстрый режим ввода для уникальных изгибов; ввод глубины установки листа, угла изгиба, высоты остатка, поворот конверта; на сенсорном экране листогиба возможен поиск профиля по обозначению, по эскизу или по поперечному сечению. Программа для персонального компьютера листогиба с 22 дюймовым цветным сенсорным монитором высокого разрешения позволяет иметь: объёмное графическое изображение; для обеспечения передачи программ USB-порт; внутреннюю память для более 3.000 программ; свободный выбор именных программ с цифровым и буквенным обозначением профилей; электронную регулировку прижимной траверсы на заданную толщину листа; учёт количества сделанных деталей, машинного времени, сохранение данных в памяти; выбор языка: немецкий, английский, русский; регулировку глубины установки заднего упора 6–1000 мм с приводом от электродвигателя.
Преимущества
Листогибочная машина MAX 400 является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку. Предусмотрены следующие варианты исполнения:
- MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
- MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
- MAX xxx/ECT - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен моторизованным задним упором 750 мм, точность 0,3 мм
- MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором 1000 мм, точность 0,1 мм
Технические характеристики Schechtl MAX 400
| Модель | MAX 400 |
| Длина листа, мм | 4040 |
| Толщина листа, сталь (σв < 400 МПа), мм | 1,0 |
| Толщина листа, алюминий (σв < 250 МПа), мм | 1,5 |
| Размеры, мм. (Модели c 1-ступенчатым управление, EC). | 4950x660x1200 |
| Размеры, мм. (Модели CNC) | 4950x1800x1440 |
| Масса, кг. (Модели c 1-ступенчатым управление, EC). | 2700 |
| Масса, кг. (Модели CNC) | 2850 |
Базовая комплектация MAX 400
- Станок с накладками гибочной балки 68/10 и 68/24
- Блок ножного выключателя
- Трехфазная вилка стандарта EU/16А с кабелем 5 м
- Острокантная накладка прижимной балки 20° R=1 мм
Опции MAX 400
- Задний упор 500 мм или 750 мм
- Задний упор 500 или 750 мм с поддержкой тонкого листа
- Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
- Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
- Второй блок ножного выключателя
- Дополнительные варианты накладок на прижимную и гибочную балки
- Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением
