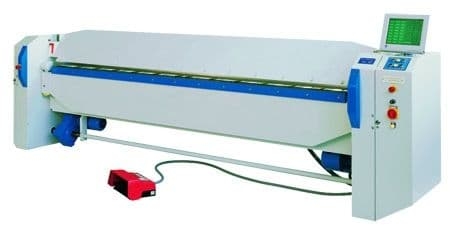

Электромеханический листогиб Schechtl MAX 100
Электромеханический листогиб Schechtl MAX 100
Описание товара
Электромеханический листогиб Schechtl MAX 100 - надежное и производительное оборудование для гибки листового металла. Он отличается высокой точностью и надежностью в работе.
Преимущества
- Максимальная производительность и точность гибки листового металла
- Простота в использовании и обслуживании
- Долгий срок службы
- Компактный размер, экономящий место на производстве
- Высокая эффективность работы
Особенности
- Электромеханическая система управления
- Максимальная длина гибки листа - 1000 мм
- Толщина гнутого металла - до 1 мм
- Интуитивно понятный интерфейс
Назначение
Электромеханический листогиб Schechtl MAX 100 предназначен для профессионального использования на производстве для гибки листового металла различной толщины.
Сферы применения
Оборудование подходит для работы в металлообработке, строительстве, автомобильной промышленности и других отраслях, где требуется точная и качественная гибка металла.
Электромеханический листогиб Schechtl MAX 100 с рабочей длиной 1040 мм предназначен для гибки стального листа (400 Н/мм2) толщиной до 3,5 мм, при гибке алюминия толщина листа до 5 мм.
Конструктивные особенности
Конструктивно электромеханический листогиб SCHECHTL MAX 100 состоит из жёсткой сварной рамы, прижимной и гибочной траверс. Элементы управления фирмы Moeller, а привод от мотор-редуктора фирмы SEW. Подшипники прижимной и гибочной траверс, практически, не требуют технического обслуживания. Максимальное раскрытие прижимной траверсы 140 мм. Лист зажимается при закрывании прижимной траверсы, сила зажима регулируется с обеих сторон. Кромка прижимной планки имеет угол 20° и R=1мм. Электромеханический листогиб использует опцию быстрой настройки гибочной траверсы на толщину обрабатываемого листа и необходимый радиус гибки, а также возможность установки сегментных наладок для гибки коробов. Все модели электромеханического листогиба SCHECHTL MAX комплектуются рабочими накладки 68х10мм и 68х24мм для гибочной траверсы и дополнительно могут быть укомплектованы разного вида накладками для прижимной траверсы. По желанию заказчика электромеханический листогиб SCHECHTL MAX 100 комплектуется либо опорной решёткой, либо задним упором. Механика листогиба рассчитана на длительную профессиональную эксплуатацию. Электромеханический листогиб SCHECTEL MAX 100 выпускается с 3-мя типами управления: CTD,ECT,CNC.
STD- управление: ручная настройка угла гибки по кольцевой шкале потенциометра; ручная настройка заднего упора; запуск в работу ножным выключателем.
ЕСT-управление: установка по сенсорному экрану длины отгибаемого элемента, угла гибки, высоты подъёма верхней траверсы над отогнутой стороной; привод заднего упора посредством зубчатого ремня, глубина установки 6- 750 мм, точность установок 0,3 мм; шесть задних упорных пальцев; задняя упорная планка из алюминия; возможность сохранения в памяти 250 программ, каждая из 36 элементов гибки; просмотр изделия в объёмном изображении; каждому профилю может быть присвоен своё обозначение буквенное или цифровое; функция копирования профиля; программа для раскроя рулона ножницами RSL; запуск в работу ножным выключателем.
CNC-управление (СNC S-Touch): графическое изображение движения траверс листогиба для выбранного профиля; графическое изображение положения вложенной жести перед каждым изгибом; каждый рабочий шаг поясняется наглядным графическим изображением; корректировка профиля в режиме "он-лайн"; проведение коррекции углов изгиба для всей программы, а также коррекция программ изгиба для отдельных углов; повторные программы гибки специальных радиусов; быстрый режим ввода для уникальных изгибов; ввод глубины установки листа, угла изгиба, высоты остатка, поворот конверта; на сенсорном экране листогиба возможен поиск профиля по обозначению, по эскизу или по поперечному сечению. Программа персонального компьютера листогиба включает: 22 дюймовый цветной сенсорный дисплей с высоким разрешением; объёмное графическое изображение; USB-порт для резервного копирования и передачи программ; внутреннюю память для более 3.000 программ; свободный выбор именных программ (обозначения профилей); библиотеку гибочных накладок; электронную регулировку прижимной траверсы на заданную толщину листа; учёт количества сделанных деталей, машинного времени, сохранение данных в памяти; выбор языка: немецкий, английский, русский; регулировку глубины установки заднего упора от 6 до 1000 мм с приводом от электродвигателя; пуск от ножного выключателя.
Преимущества
Листогибочная машина MAX 100 является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку. Предусмотрены следующие варианты исполнения:
- MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
- MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
- MAX xxx/ECT - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен моторизованным задним упором 750 мм, точность 0,3 мм
- MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором 1000 мм, точность 0,1 мм
Технические характеристики Schechtl MAX 100
| Модель | MAX 100 |
| Длина листа, мм | 1040 |
| Толщина листа, сталь (σв < 400 МПа), мм | 3,5 |
| Толщина листа, алюминий (σв < 250 МПа), мм | 5,0 |
| Размеры, мм. (Модели c 1-ступенчатым управление, EC). | 1950x660x1200 |
| Размеры, мм. (Модели CNC) | 1950x1800x1440 |
| Масса, кг. (Модели c 1-ступенчатым управление, EC). | 1550 |
| Масса, кг. (Модели CNC) | 1618 |
Базовая комплектация MAX 100
- Станок с накладками гибочной балки 68/10 и 68/24
- Блок ножного выключателя
- Трехфазная вилка стандарта EU/16А с кабелем 5 м
- Острокантная накладка прижимной балки 20° R=1 мм
Опции MAX 100
- Задний упор 500 мм или 750 мм
- Задний упор 500 или 750 мм с поддержкой тонкого листа
- Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
- Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
- Второй блок ножного выключателя
- Дополнительные варианты накладок на прижимную и гибочную балки
- Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением
