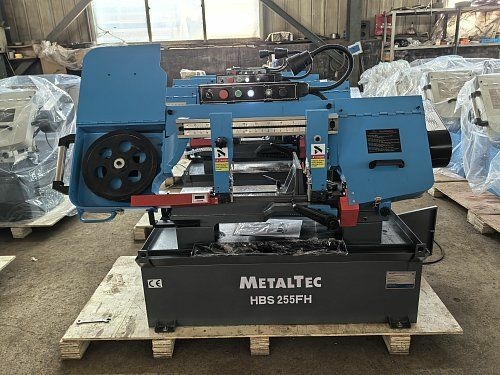

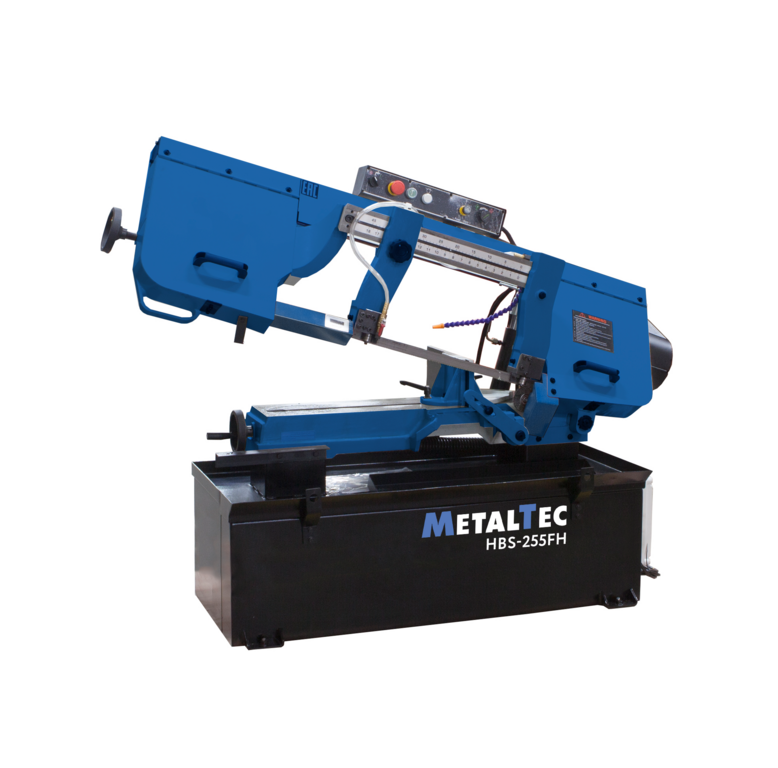

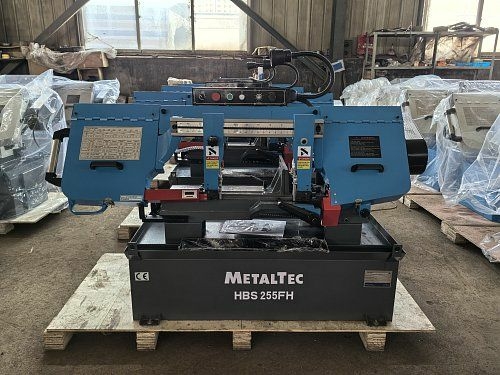

Ручной ленточнопильный станок MetalTec HBS 255 FH

Ленточнопильный станок MetalTec HBS 255 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки.
• Превосходное качество резки.
• Экономия материала при обработке, за счет малой ширины резки.
• Возможность резки под разными углами – 0°- 45°
• Пакетная резка, и резка нескольких заготовок одновременно.
• Возможность резки сплошных и полых заготовок: труб, профилей и т.д.

Основные особенности станка MetalTec HBS 255 FH:

• Оптимальное соотношение цены и качества.
• Упор для серийной резки заготовок в комплекте поставки

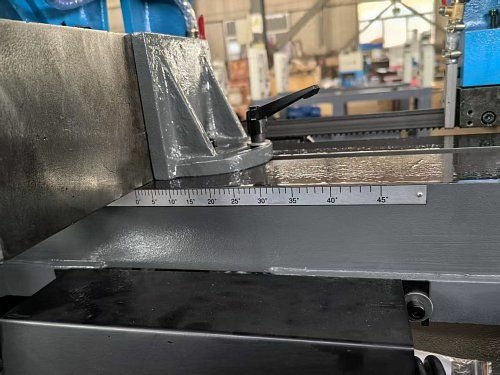

• Регулируемые поворотные тиски для резки под углом до 45 °
• Тяжелая пильная рама обеспечивает жесткость и стабильное положение пильного полотна.
• Литая станина из серого чугуна рассчитана на обработку сплошных заготовок
• Быстрозажимные тиски существенно сокращают время переналадки станка оператором

Технические характеристики

Справочная информация

Конструктивные особенности

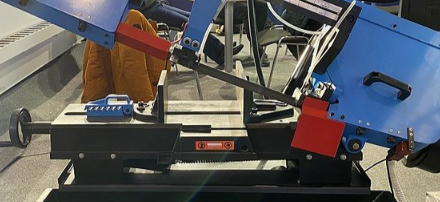

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

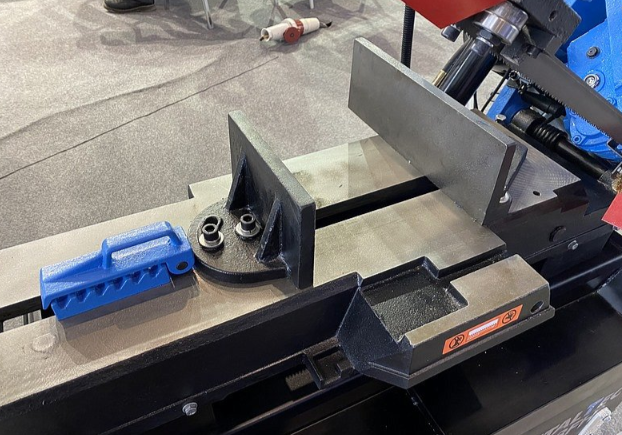

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка.
	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром. С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.

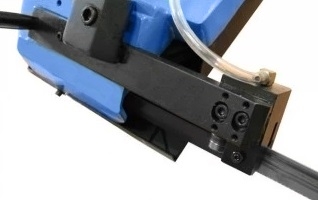

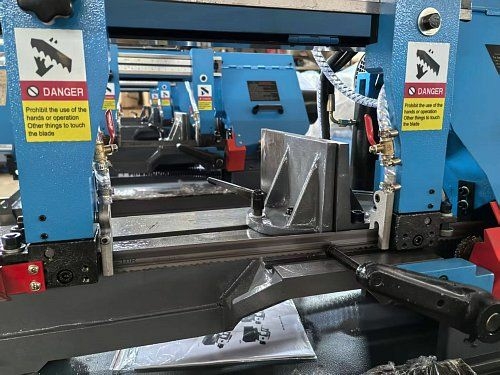

	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.

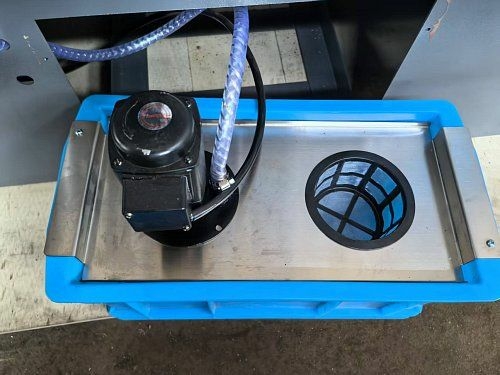

	ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ).

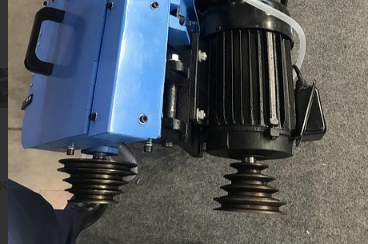

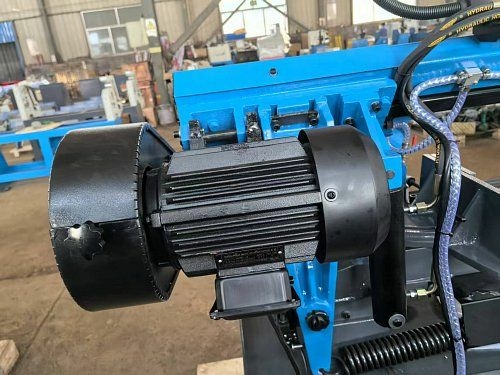

	МОЩНЫЙ ДВИГАТЕЛЬ Возможность резки, как сплошных заготовок, так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки от 26 до 95 м/мин. подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.

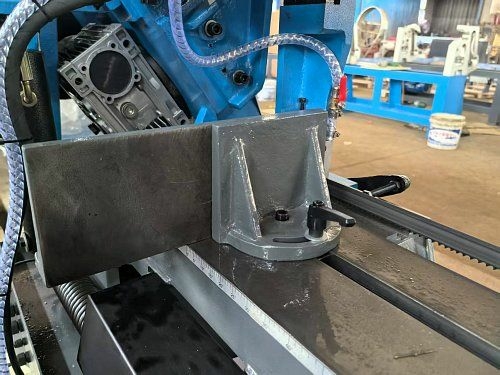

	РЕГУЛИРУЕМЫЙ УПОР Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.

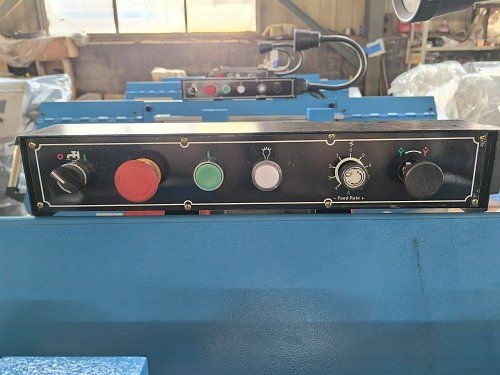

	ПАНЕЛЬ УПРАВЛЕНИЯ Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. Панель управления полностью на русском языке с подробным описанием органов управления.

СХЕМА ОБРАБОТКИ:

	СТАЛЬНЫЕ ТРУБЫ
	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ
	МЕТАЛЛИЧЕСКИЙ ПРУТОК
	ДВУТАВРОВЫЕ БАЛКИ
	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ
	ШВЕЛЛЕР

Станки на заводе METALTEC

• Размер полотна 2853x27x0,9
• Скорость движения полотна, м/мин 26,50,73,95
• Мощность, кВт 1,5
• Масса, кг 310
• Модель HBS 255 FH
• Type Ручной ленточнопильный станок
