Ручной ленточнопильный станок IRONMAC CUT-220F Euro Type
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката. Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах. Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Область применения IRONMAC CUT-220F Euro Type
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок. Получаемые изделия
Схемы обработки IRONMAC CUT-220F Euro Type
Конструктивные особенности IRONMAC CUT-220F Euro Type
 |

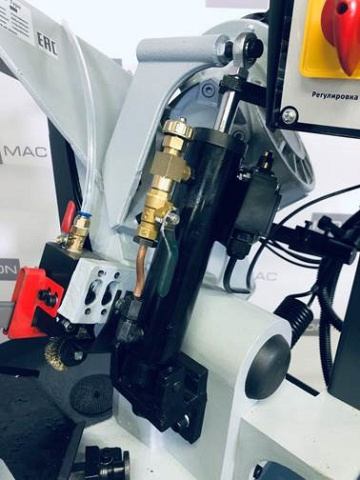

Опускание пильной рамы и резка В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке. |
 |
Рычаг опускания пильной рамы с кнопкой Необходим при ручном режиме работы для опускания пильной рамы. |
 |

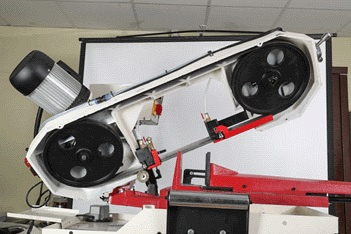

Цельноплитная пильная рама Позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом. |
 |
Высококачественные закаленные шкивы Обеспечивают долгий срок службы станка и инструмента. |
 |

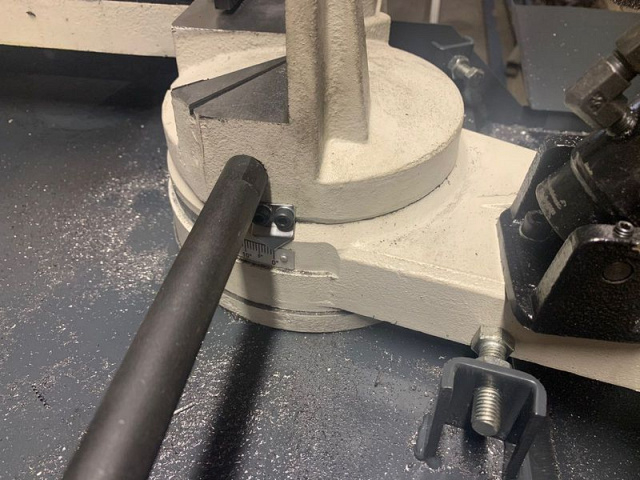

Поворотная пильная рама До 60° в одну сторону и до 45° в другую позволяет осуществлять распил заготовок под углом без перемещения заготовки. Основание рамы оснащено удобным транспортиром (лимбом). Для того, чтобы повернуть раму необходимо переставить рычаг в свободное положение, повернуть раму на нужный угол и зафиксировать. Лимб имеет 2 фиксированных положения – 0 и 45 градусов. |
 |
Упор Предназначен для удобного отмера длины реза и фиксации. |
 |
Двухрядные шариковые подшипники На направляющих ленточного полотна. |
 |
Стол оборудован направляющим роликом Для удобства перемещения заготовки и оснащения станка дополнительными рольгангами. |
 |
Кнопочный пульт управления на русском языке Главный двигательИндикатор питанияПереключение ручного и автоматического режима опускания пильной рамы2 скорости вращения ленточного полотна |
 |

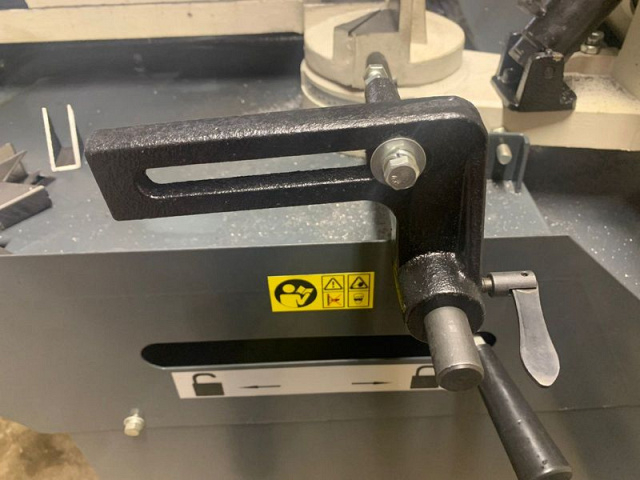

Быстрозажимные тиски Для зажима/разжима заготовки необходимо ослабить/зафиксировать рычаг и вращать маховик, регулирующий ширину зева. |
 |
Щетки для очистки ленточного полотна |
 |
Встроенная рециркулирующая система подачи СОЖ |
Комплектация IRONMAC CUT-220F Euro Type
Стандартная
 |
Полотно ленточной пилы М42 – 1 шт |
Дополнительная
 |
Рольганги |
Технические характеристики IRONMAC CUT-220F Euro Type
| Характеристика | Значение |
|---|---|
| ● Круг, мм | 220 |
| ▬ Прямоугольник, мм | 260 x 110 |
| ● Круг, мм | 90 |
| ▬ Прямоугольник, мм | 85 x 85 |
| ● Круг, мм | 150 |
| ▬ Прямоугольник, мм | 150 x 110 |
| Тип станка | Ручной |
| Тип конструкции | Маятниковый |
| Тип привода | Редуктор |
| Регулировка подачи | Гидроцилиндр |
| Зажим заготовки | Механический |
| Распил под углом, ° | 45° / 60° / 90° |
| Скорость ленточного полотна, м/мин | 36 / 72 |
| Производительность, резов/смену | до 150 |
| Максимальный диаметр обработки при 90°, мм | 220 |
| Размер ленточного полотна, мм | 27 x 0,9 х 2460 |
| Мощность двигателя, кВт | 1,1 |
| Длина, мм | 1450 |
| Ширина, мм | 570 |
| Высота, мм | 1040 |
| Вес, кг | 264 |
