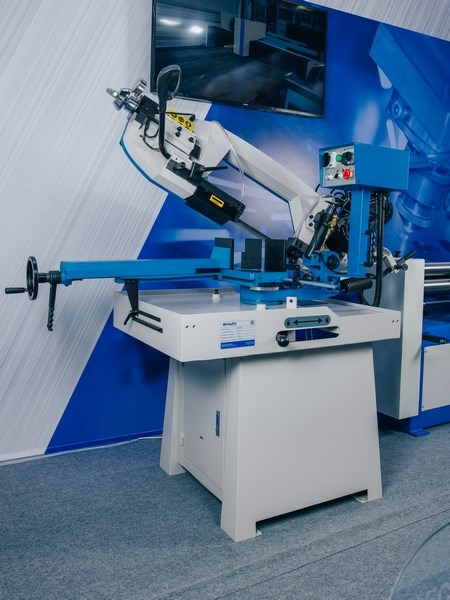

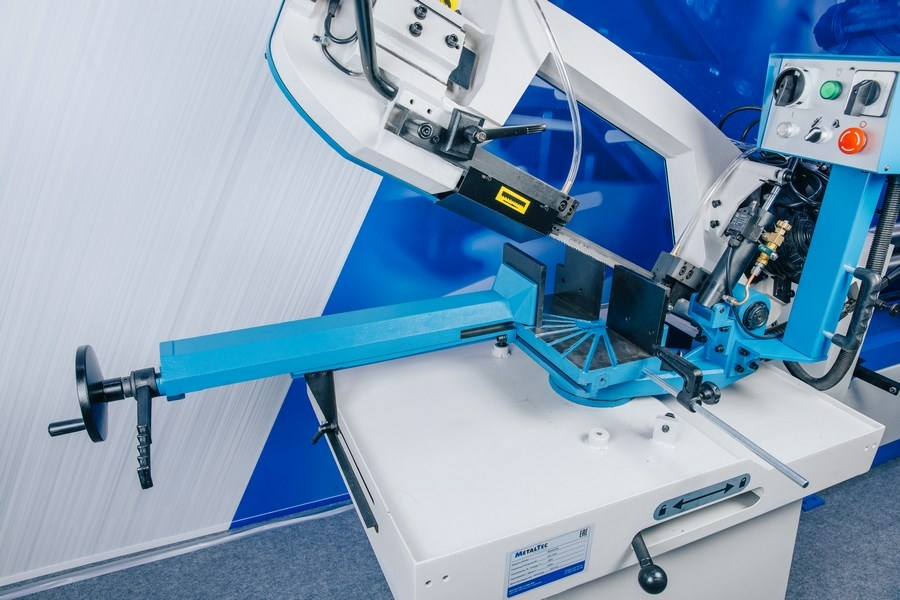

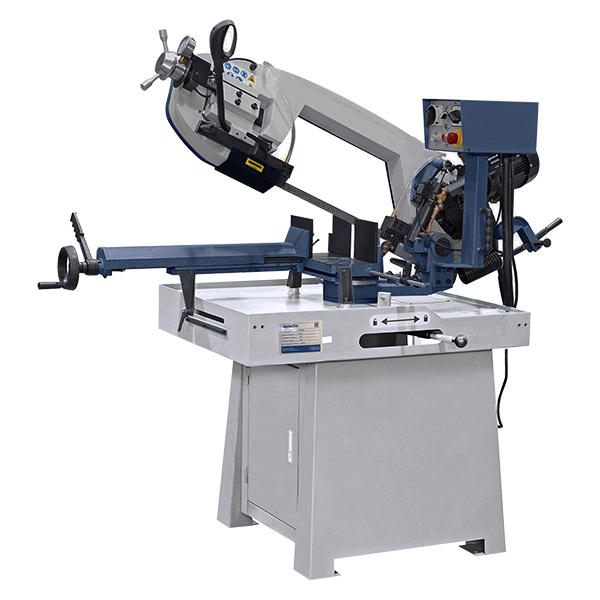

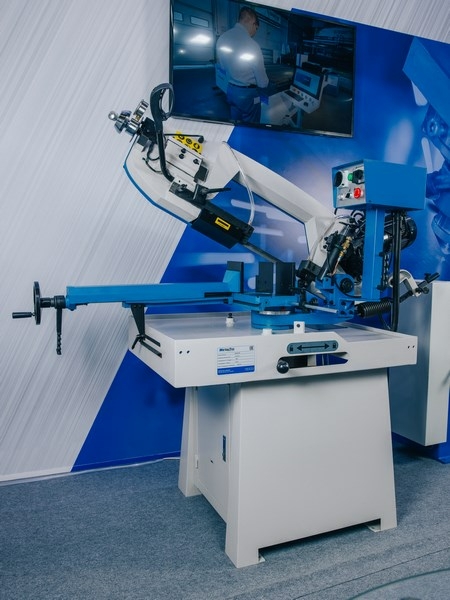

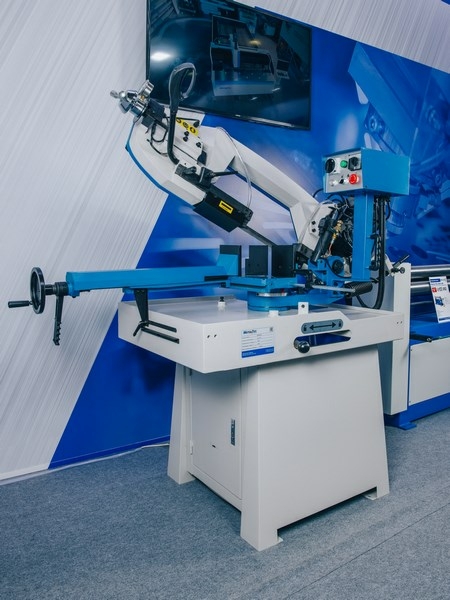

Ручной ленточнопильный станок MetalTec BS 250 FHЕ
Ручной ленточнопильный станок MetalTec BS 250 FHЕ
Ленточнопильный станок MetalTec BS 250 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
 |
СТАЛЬНЫЕ ТРУБЫ |
 |
МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ |
 |
МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |
ДВУТАВРОВЫЕ БАЛКИ |
 |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
 |
ШВЕЛЛЕР |
Технические характеристики
| Модель | BS 250 FHE |
| Мощность двигателя, Вт | 1100 (380 В) |
| Размеры пильного полотна, мм | 2680 x 27 x 0,9 |
| Скорость резания, м/мин | 35 / 70 |
| Угол разворота пильной рамы, ° | - 45 (лево), - 60 (право) |
| Высота стола, мм | 1020 |
| Сечение обрабатываемой детали при 90°, мм | |
| ● | 250 |
| ■ | 240 x 240 |
| ▅ | 320 x 175 |
| Сечение обрабатываемой детали при 45°, мм | |
| ● | 200 |
| ■ | 190 x 190 |
| ▅ | 200 x 175 |
| Сечение обрабатываемой детали при 60°, мм | |
| ● | 125 |
| ■ | 125 х 125 |
| Сечение обрабатываемой детали при – 45°, мм | |
| ● | 170 |
| ■ | 150 х 150 |
| ▅ | 140 х 180 |
| Длина, мм | 1550 |
| Ширина, мм | 760 |
| Высота, мм | 950 |
| Вес (нетто), кг | 251 |
| Вес (брутто), кг | 310 |
Конструктивные особенности
  |

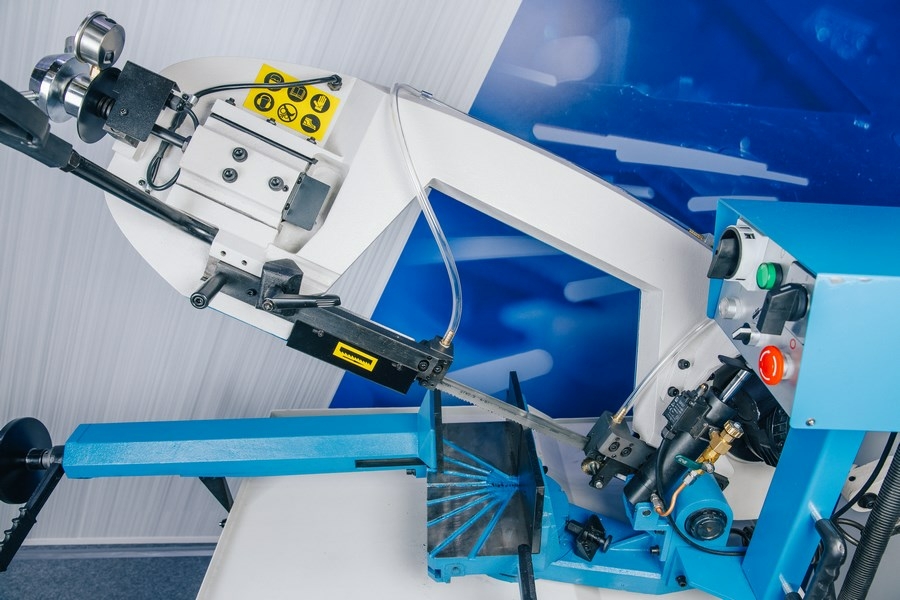

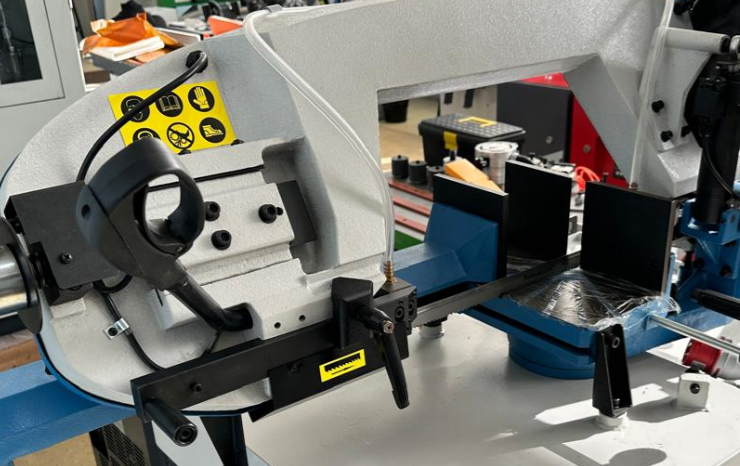

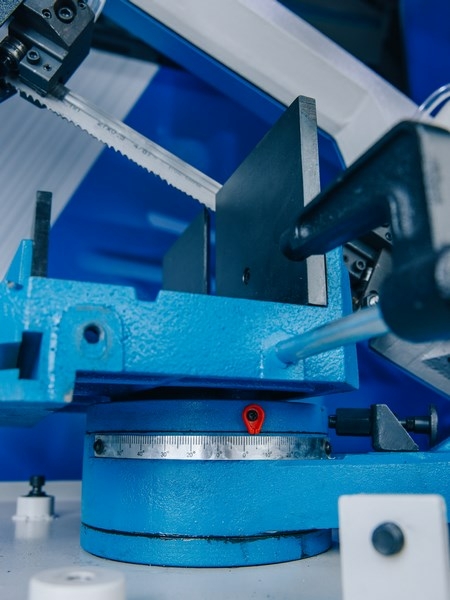

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
 |

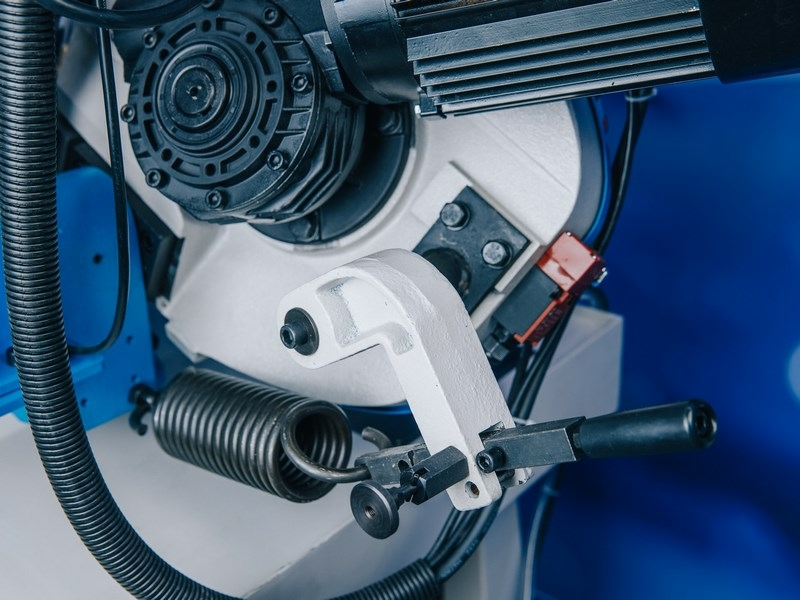

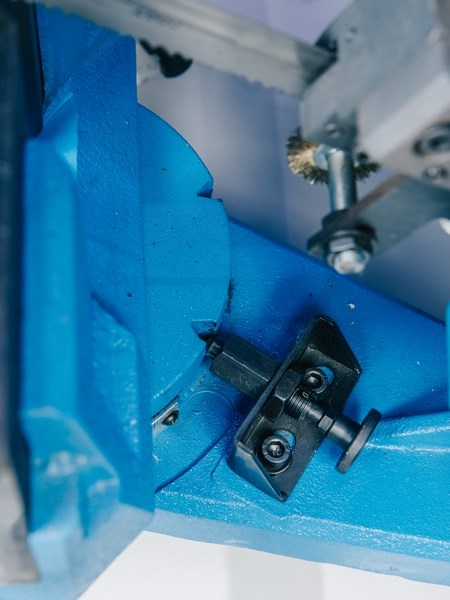

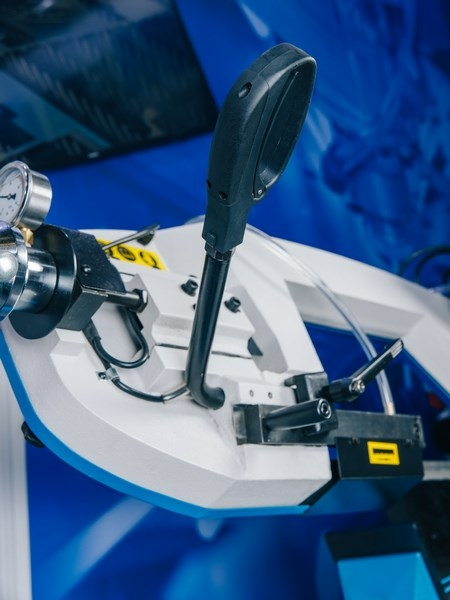

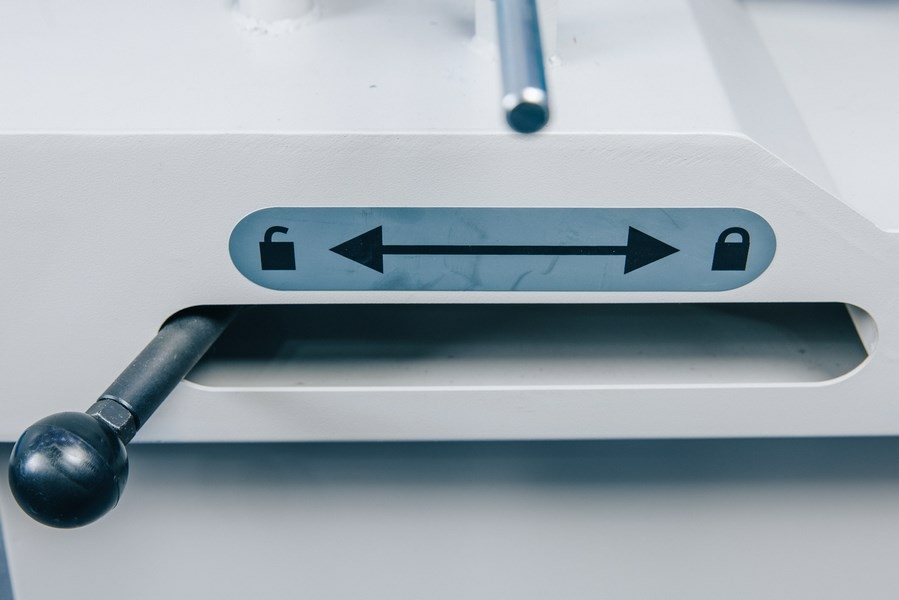

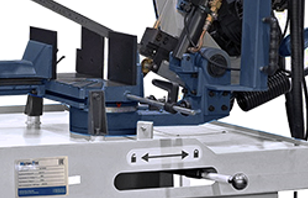

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
 |

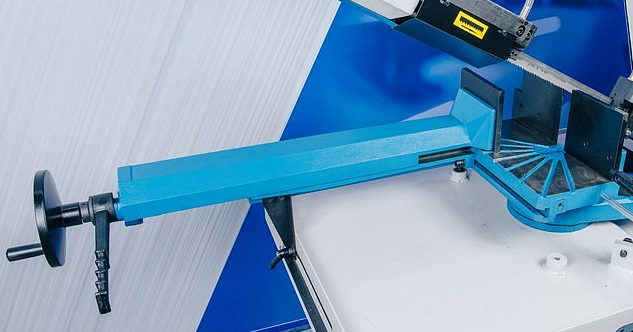

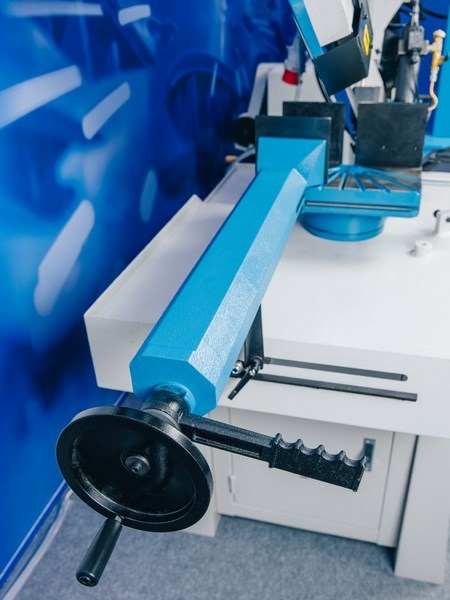

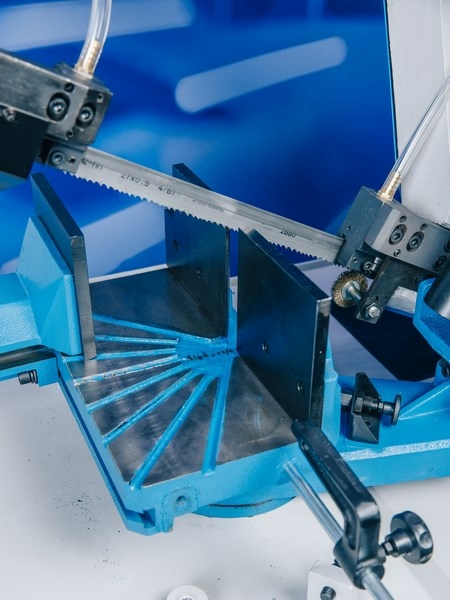

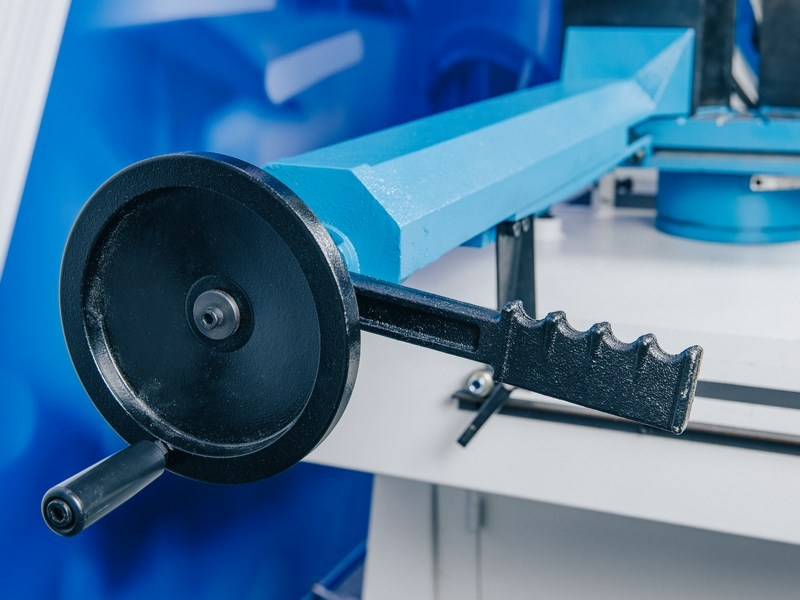

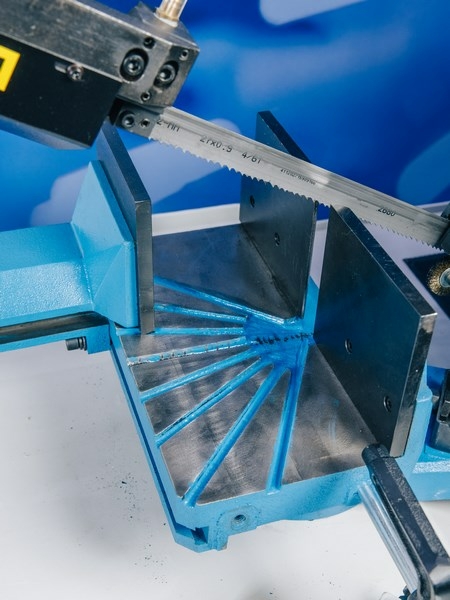

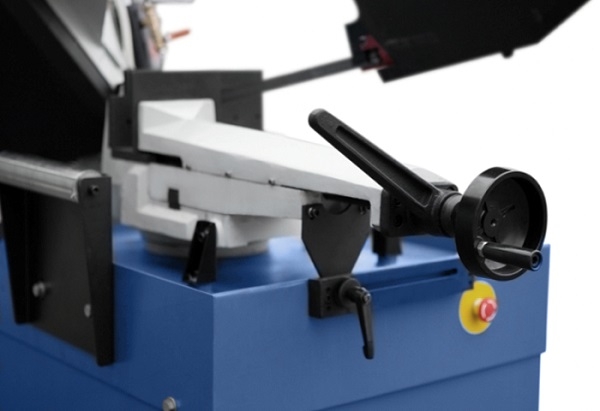

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |

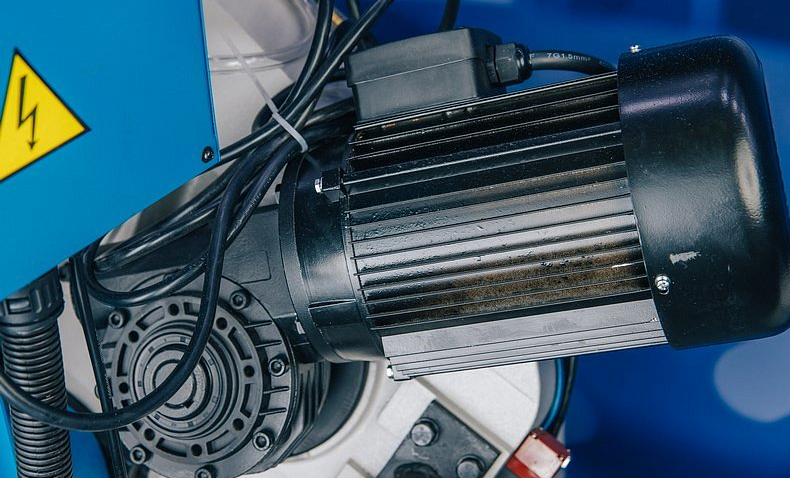

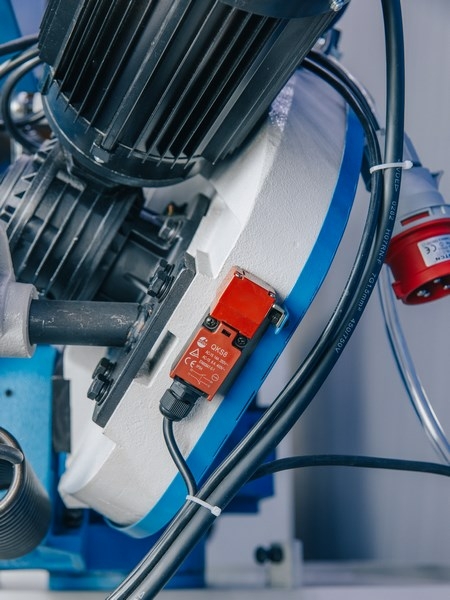

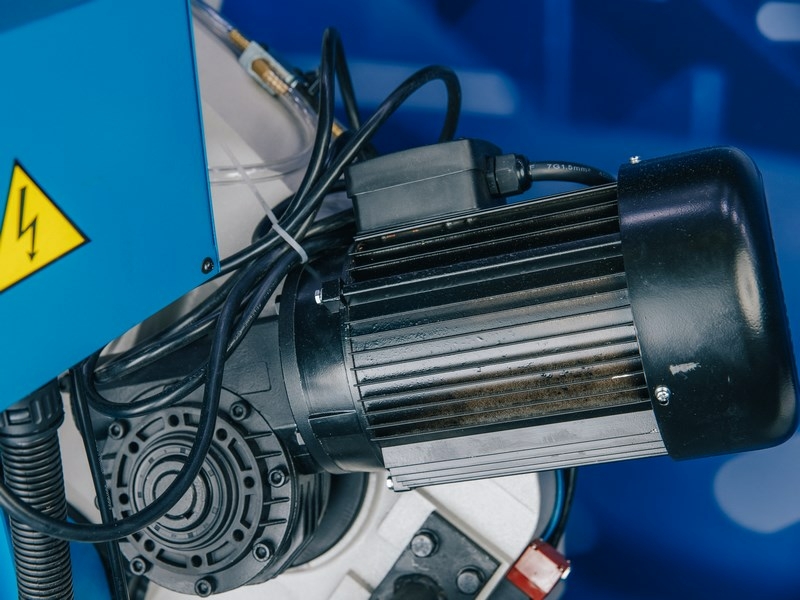

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |

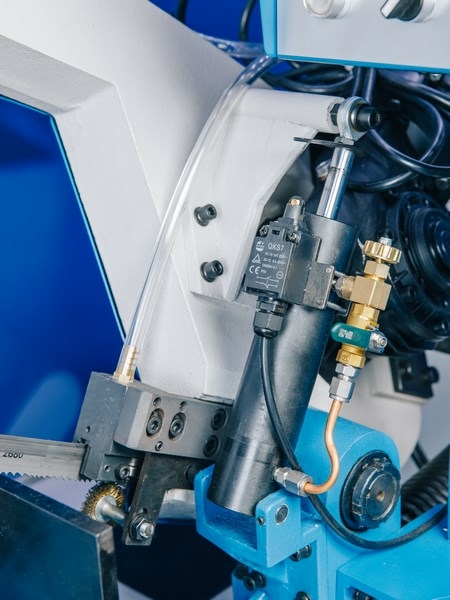

СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
 |

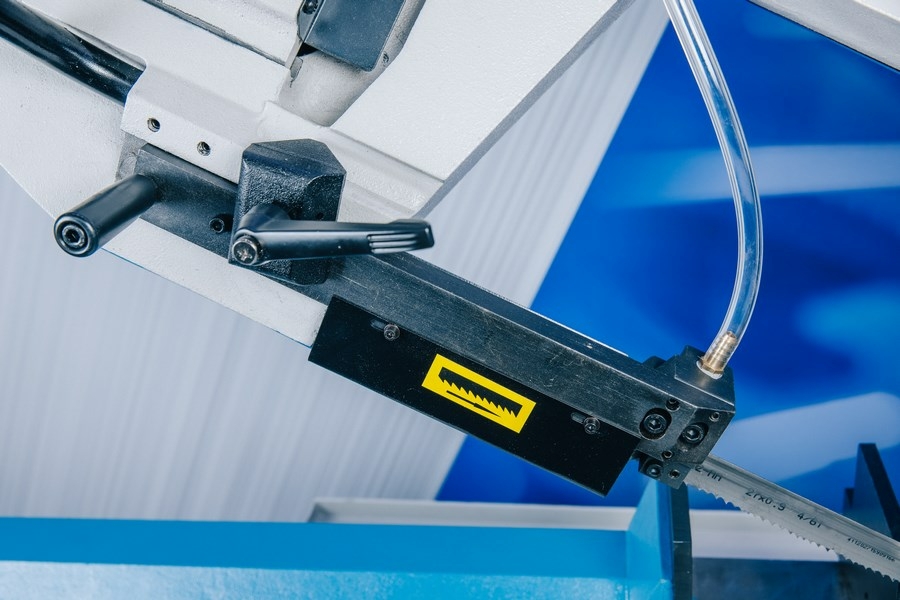

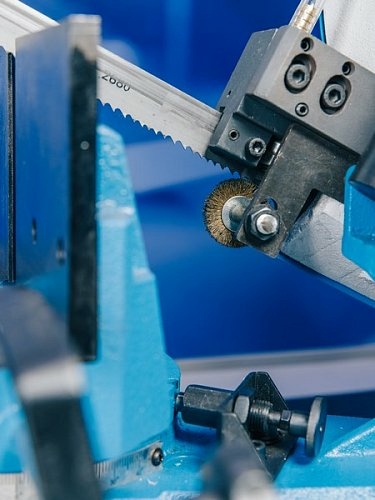

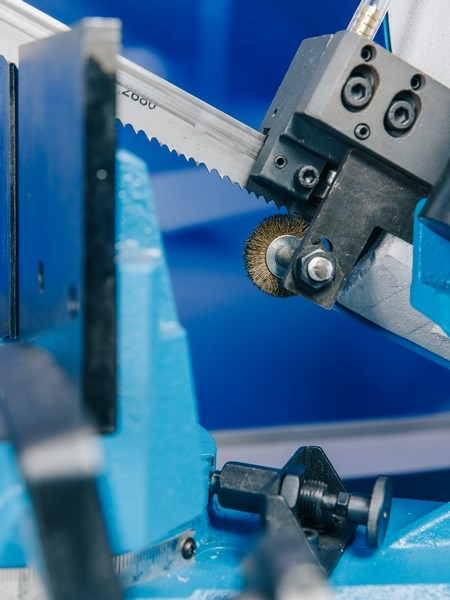

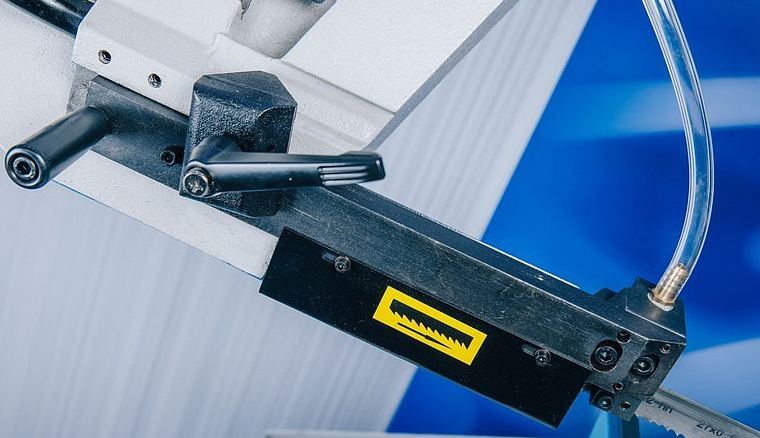

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
 |

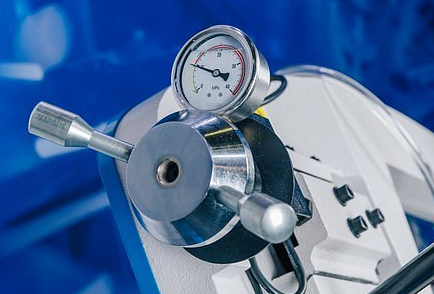

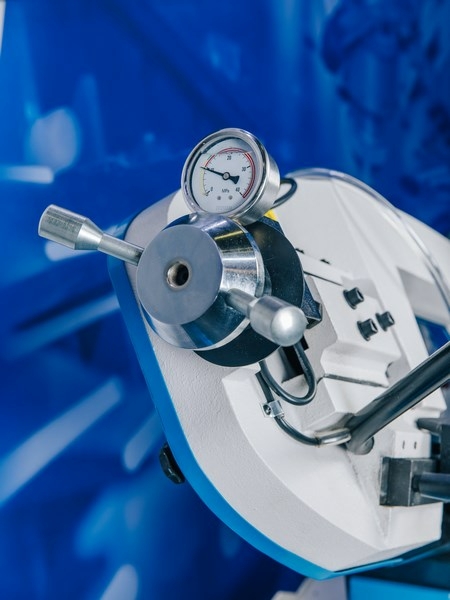

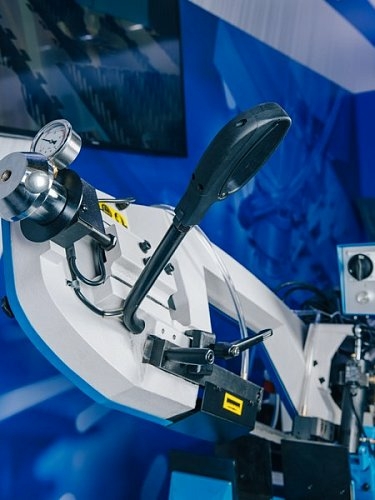

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
Комплектации
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
- ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ
- ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА
- ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
