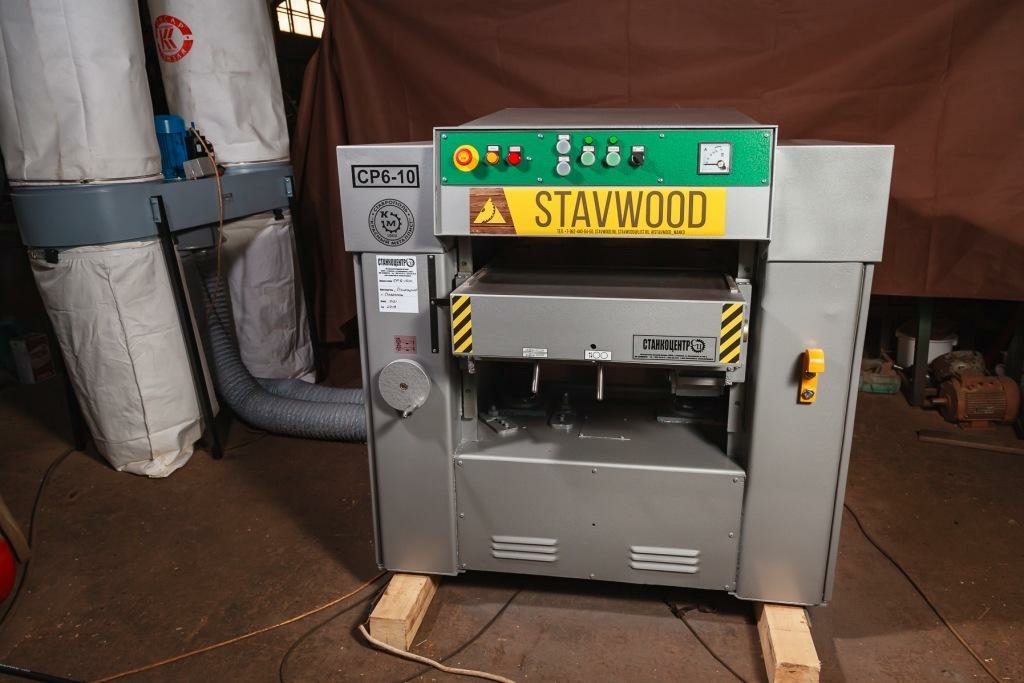

Рейсмусовый станок СР6-10 с шейперным (15*15*2,5 - размер пластин установленных на валу) ножевым валом
Производитель: г. Ставрополь, завод «Красный металлист»
Станок предназначен для плоскостного строгание досок, брусков и щитов на заданный размер по толщине.
Протестирован на работоспособность, готов к эксплуатации.
Описание станка СР6-10

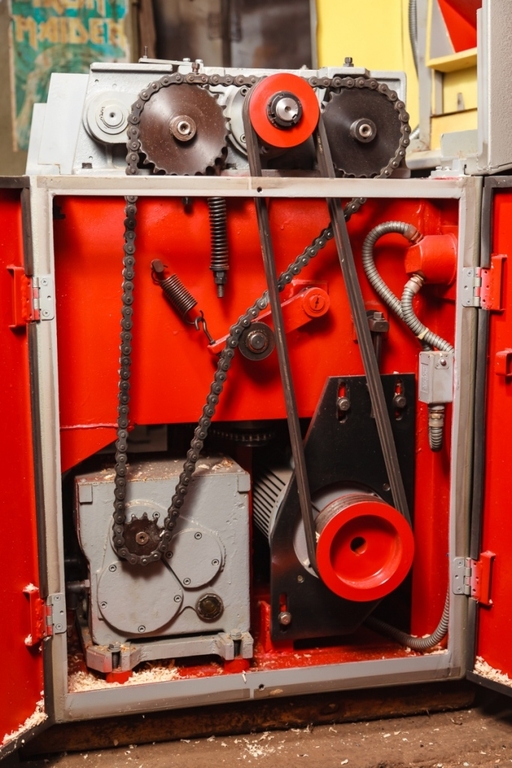

Современная, обновленная конструкция, соответствующая требованиям технической эстетики и эргономики, хорошо гасит вибрацию, гарантирует необходимую чистоту обработки. Станок оснащен шумопоглощающими элементами. Рабочий стол, по которому подаются заготовки, литой жёсткой конструкции, встроен в станину, оснащён поддерживающими вальцами для облегчения подачи обрабатываемого материала. Ножевой вал и подающие вальцы установлены на отдельных опорах и закрыты съемным звукоизолирующим кожухом со встроенным выходом в систему аспирации. Подъём и опускание стола производится механически от привода подачи с последующей фиксацией, исключающей самопроизвольное опускание стола. Перемещение стола вверх-вниз осуществляется на двух винтовых парах с трап резьбой по 4 призматическим направляющим. Возможно и ручное перемещение стола. Подача материала — вальцовая. Для безопасности работы станки оснащены устройством автоматического торможения двигателя ножевого вала.

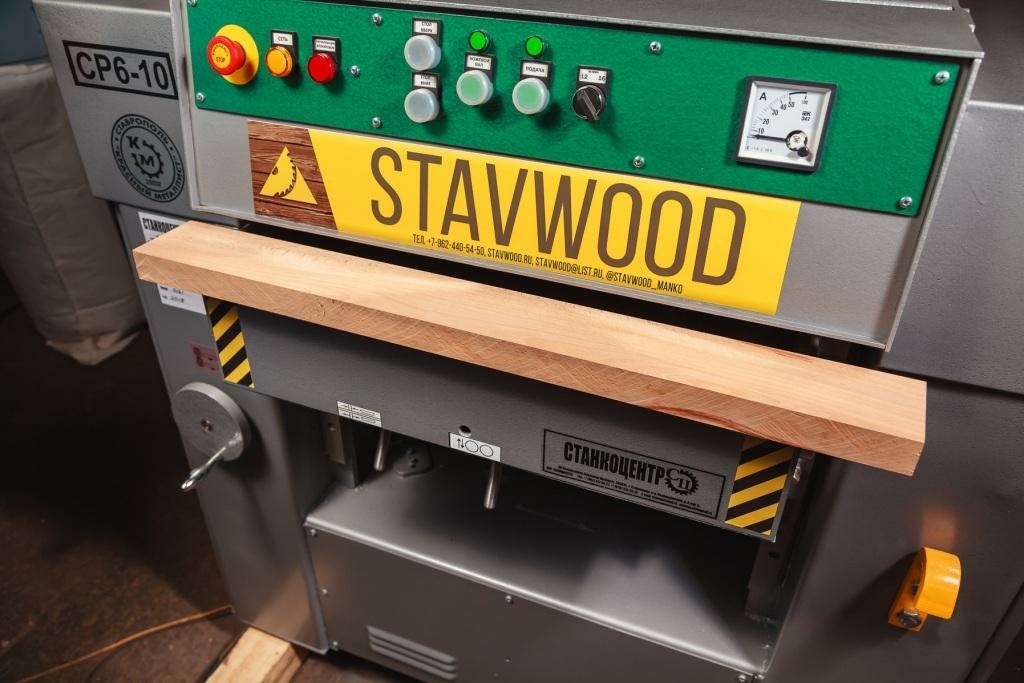

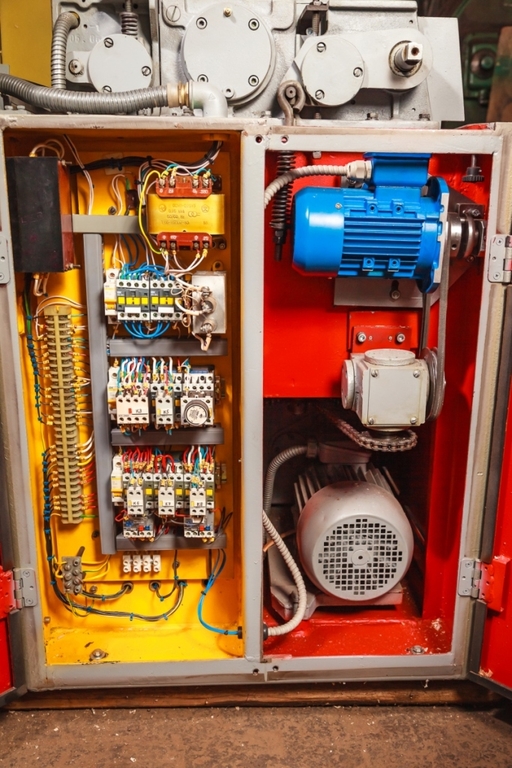

Станок оснащён электроблокировкой, исключающей возможность включения привода ножевого вала и подачи при открытых крышках и откинутом патрубке выхода в аспирацию. Также в целях безопасности при неработающем ножевом агрегате не запускается система подачи. Управление сосредоточено на отдельном кнопочном пульте, расположенном в удобном для обслуживания месте.
Поузловая сборка обеспечивает максимальное удобство при техническом обслуживании и ремонте станка. Исполнительный механизм — секционный рифлёный вал, обеспечивающий подачу по всей ширине стола заготовок с разной толщиной до 4 мм. На входе — когтевая защита, препятствующая обратному выбросу заготовки. Ножевой вал установлен на 3 подшипника SKF (в т.ч. 2 шт. — со стороны привода).
Технические характеристики СР6-10
| Размеры обрабатываемой заготовки | |
| длина, наименьшая мм | 450 |
| ширина, наибольшая мм | 630 |
| толщина, мм | 5÷250 |
| Максимальная толщина снимаемого слоя за 1 проход, мм | 8 |
| Частота вращения ножевого вала, об/мин | 4570 |
| Скорость резания, м/сек | 31,4 |
| Диаметр окружности резания, мм | 128 |
| Количество ножей | 6 ручьев по 26 пластин |
| Скорость подачи, м/мин | 8; 16 |
| Мощность привода ножевого вала, кВт | 7,5 |
| Мощность двигателя подачи, кВт | 0,75 |
| Установленная мощность, кВт | ~9,6 |
| Диаметр патрубка стружкоотсоса, мм | 180 |
| Вес, кг | 1440 |
| Габаритные размеры, мм | 1120*1315*1340 |
При поставке станок комплектуется шейперным ножевым валом со спиральным, 6-ти рядным расположением полузаглубленных ножевых пластин. Шейперный вал данного станка оснащен пластинами 15*15*2,5.
Обладая всеми достоинствами ножевых валов со спиральным расположением твердосплавных 2-х и 4-х
сторонних ножевых пластин, предлагаемая схема обладает рядом преимуществ:
— ножевая пластина толщиной 2,5 мм имеет больший рабочий ресурс по сравнению с 2-х и 4-х сторонними
пластинами толщиной 1,5 мм, особенно в условиях интенсивной работы.
— заглубление режущих пластин в тело ножевого вала обеспечивает повышенную стойкость к
механическим нагрузкам.
— пластины и крепёж меньше забиваются смолой и клеем при обработке смолистых и клеёных материалов.
Реже возникает необходимость чистки и замены пластин.
— универсальность применения. Геометрические и прочностные характеристики пластин, в сочетании с
их заглублением в тело ножевого вала, обеспечивают отличный результат при обработке древесины любых
типов.
— Пластины 15х15х2,5 всегда имеются в наличии.
