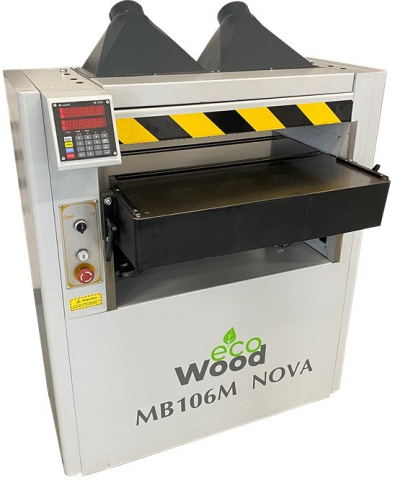

Рейсмусовый станок с электроподъемом стола EcoWood МВ 106М
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Преимущества EcoWood
- Автоматическая настройка размера с помощью программатора
- Секционный подающий вал
- 2 ролика в чугунном столе
- Чугунная станина
Конструктивные особенности EcoWood
 |

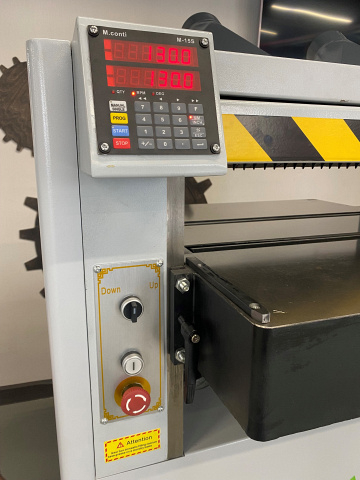

Автоматическая настройка размера с помощью программатора Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм. |
 |

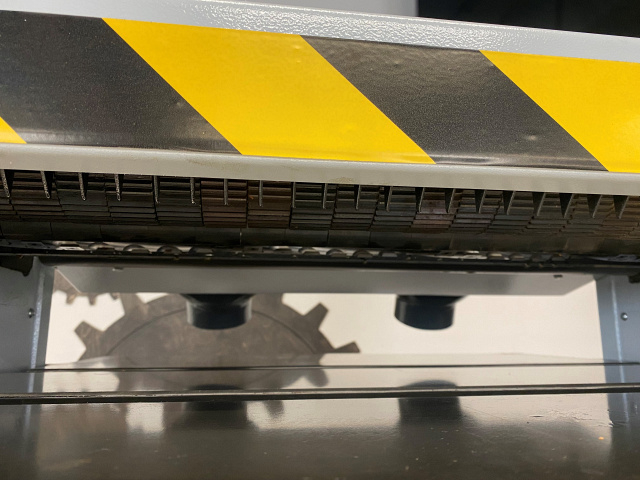

Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |

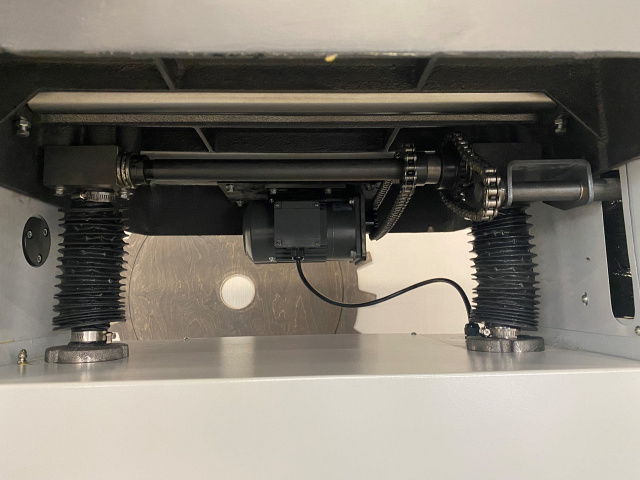

Рабочий стол Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом посредством цепи. |
 |

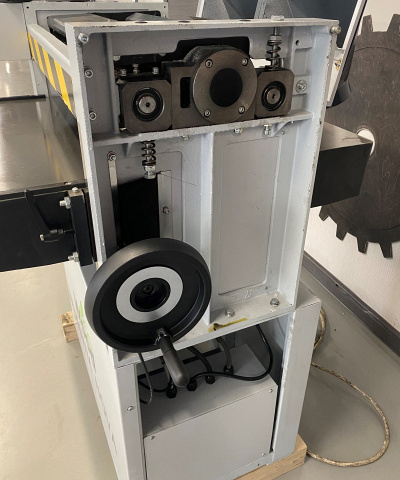

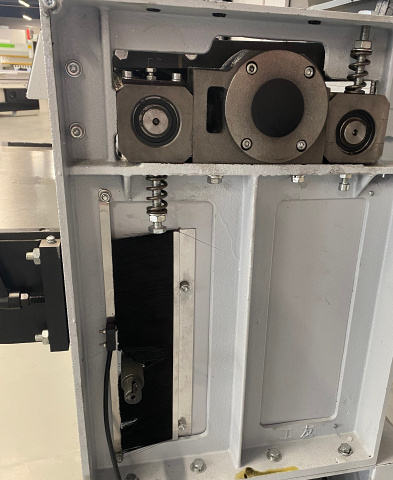

Система измерения положения стола Измерение положения стола с помощью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения.Датчик и магнитная лента находятся внутри станка за крышкой, что исключает попадание на датчик и ленту пыли и опилок.Подъем/опускание стола может осуществляться вручную с помощью маховика. |
 |

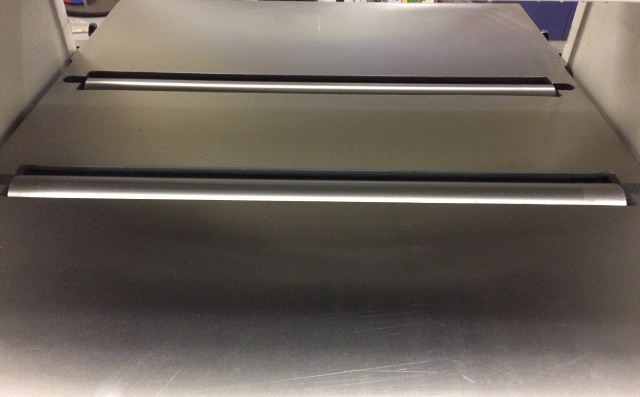

Ролики в столе На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
 |

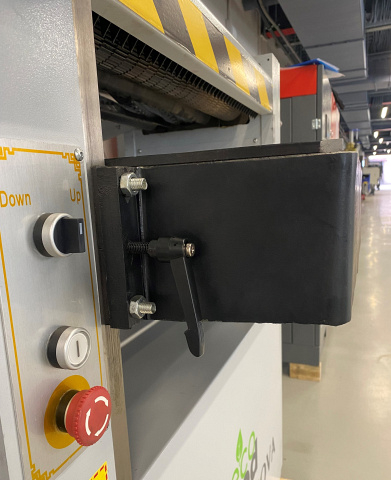

Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |

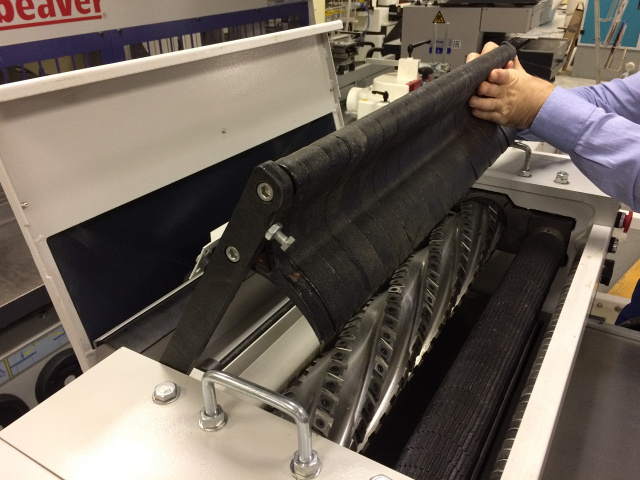

Верхняя крышка Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене или повороте ножей). |
 |

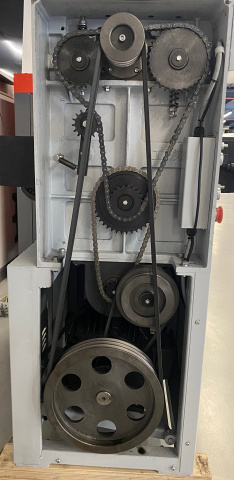

Система подачи Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.Модель EcoWood МВ 1010M Nova с приводом вальцов подачи от отдельного электродвигателя! |
 |
Принимающий вал На выходе заготовку принимает гладкий стальной приводной валец.Модели EcoWood МВ 108М Nova и МВ 1010M Nova с 2-мя гладкими принимающими вальцами на выходе! |
 |

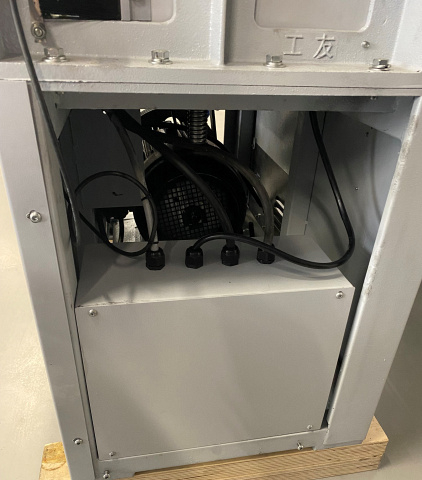

Электрошкаф Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |
 |

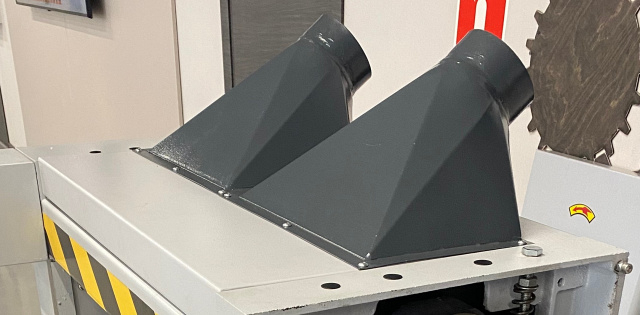

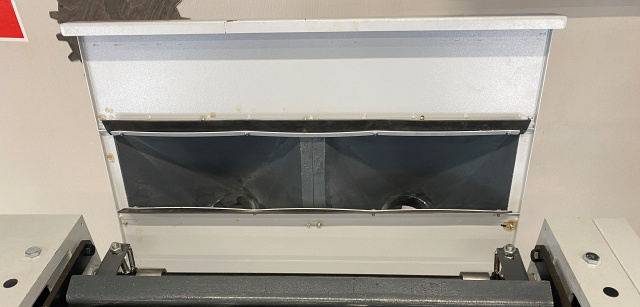

Аспирация Выброс стружки осуществляется через круглую эксгаустерную воронку ø 100 мм. |
Технические характеристики
|
Размеры рабочего стола, мм |
640 х 800 |
|
Разнотолщинность при обработке нескольких заготовок, мм |
3 |
|
Ширина обработки, мм |
640 |
|
Толщина обработки, мм |
8 - 210 |
|
Мин. длина обработки, мм |
220 |
|
Макс. толщина снимаемого слоя, мм |
5 |
|
Количество ножей, шт |
4 |
|
Скорость подачи заготовки, м/мин |
8 / 10 / 12 |
|
Диаметр ножевого вала, мм |
105 |
|
Мощность ножевого вала, кВт |
7,5 |
|
Мощность подачи, кВт |
от ножевого вала |
|
Мощность привода подъема / опускания рабочего стола, кВт |
0,12 |
|
Количество роликов на столе, шт. |
2 |
|
Установленная мощность, кВт |
7,62 |
|
Частота вращения ножевого вала, об/мин |
5000 |
|
Диаметр патрубка аспирации, мм |
120 |
|
Количество электродвигателей, шт. |
2 |
|
Кол-во обрабатываемых сторон |
1 |
|
Тип ножевого вала |
стандартный (4 ножа) |
|
Длина, мм |
830 |
|
Ширина, мм |
1025 |
|
Высота, мм |
1340 |
|
Вес, кг |
580 |
