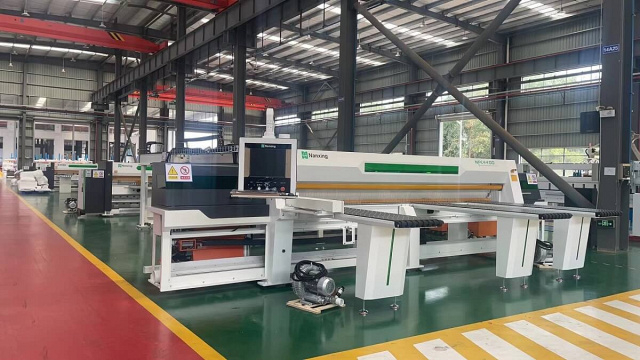

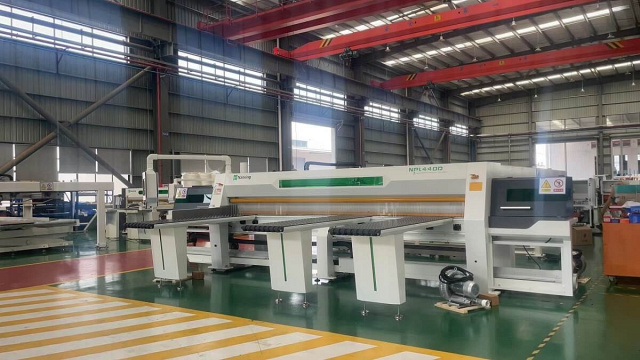

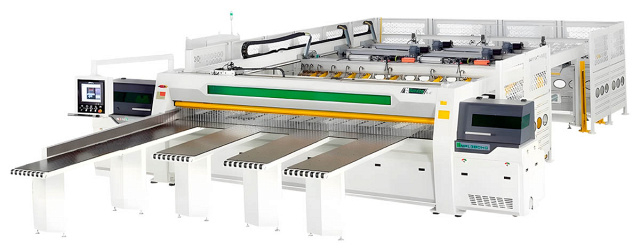

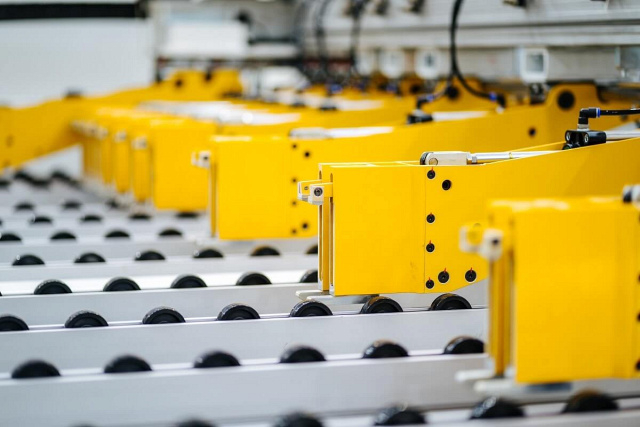

Раскроечный центр Nanxing NPL 440D
(голосов 0)
Артикул: 9939871npl_440d Код товара: 107298
На складе: 2
Раскроечный центр с ЧПУ Nanxing NPL 440D предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NPL 440D
Раскроечный центр с ЧПУ Nanxing NPL 440D используется в условиях крупносерийного и массового производства для изготовления корпусной мебели.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Nanxing NPL 440D
 |
Раскрой одного листа |
 |
Раскрой пачкой до 5 листов |
 |
Вылет пилы |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NPL 440D
 |
Станина При проектировании конструкции станины применяются самые современные методы компьютерного моделирования для точного расчета нагрузок, действующих на станину в процессе работы. Такой метод позволяет инженерам заложить в конструкцию как минимум 2-хкратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включающий в себя отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ. |
 |
Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 |
Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
 |
Столы с воздушным поддувом Максимальная толщина пачки материала – 7 листов 16 мм. Для удобства перемещения материала основной стол оснащен системой воздушного поддува, как и передние загрузочные столы. Поверхность столов изготовлена их жестких, износостойких плит для более длительного срока службы. Каждый стол имеет отдельный подвод сжатого воздуха от вентилятора мощностью 2,2 кВт и производительностью 5,2 м3/мин. |
 |

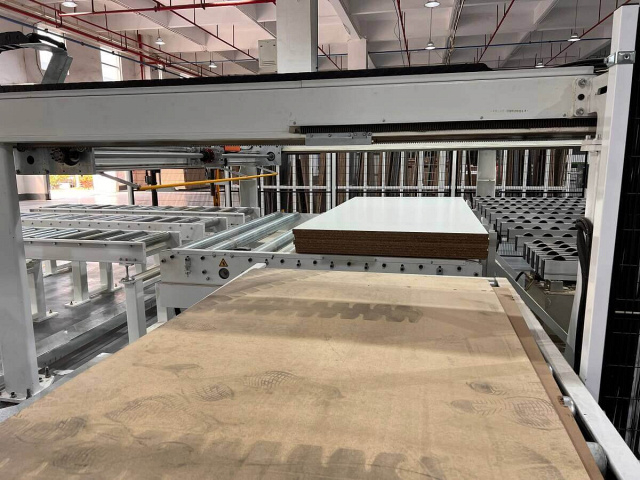

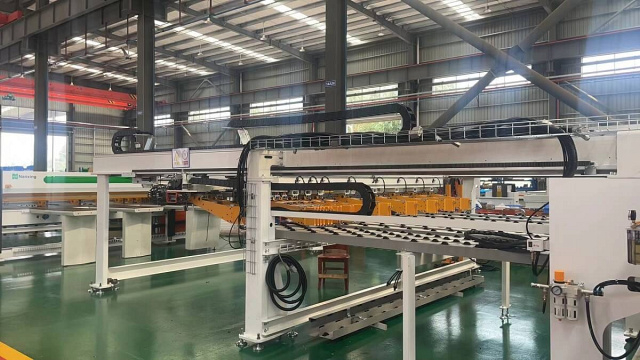

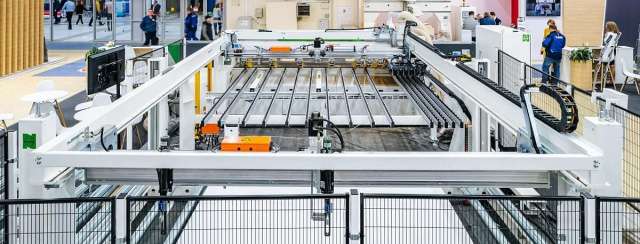

Задняя автоматическая загрузка Приводной загрузочный рольганг может быть расположен как слева, так и справа станка. Также возможна торцевая загрузка материала (оговаривается при заказе и является опцией). Максимальная высота штабеля до 1200 мм (при использовании приямка) Задний сталкиватель работает с материалом не тоньше 8 мм. |
 |
Боковой выравниватель При пилении узких полос два независимых ролика надежно прижмут материал к основной линейке с обеих сторон от линии резания, гарантируя необходимую геометрию раскроя. |
 |
Прижимная балка Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки. Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки. |
 |
Планка безопасности Специальная планка находится на прижимной балке и отключит станок при попадании посторонних предметов в зону пиления и убережет оператора от травм. |
 |
Защитная штора Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации. |
 |

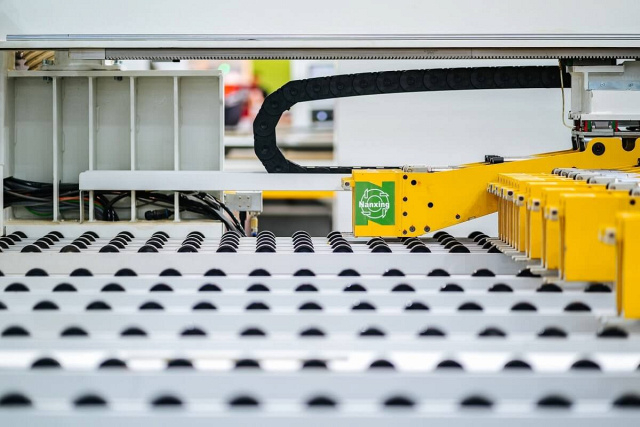

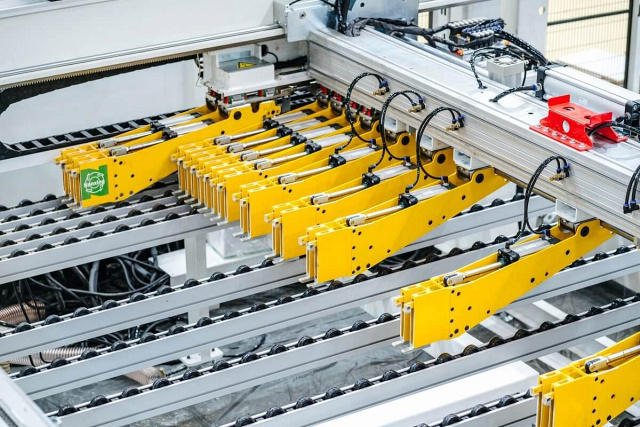

Толкатель Twin Pusher На толкателе расположено 12 пневматических захватов. 2 крайних двухпальцевых захвата имеют собственную систему привода и могут работать независимо от основного толкателя. Применение Twin Pusher позволяет увеличить скорость распила на вторых резах до 30%. Привод основного толкателя - серводвигатель мощностью 2 кВт, позволяющий плавно и быстро перемещать пачку до 7 листов 16 мм материала. |
 |
Пильный узел Привод пильной каретки - серводвигатель мощностью 2 кВт. Благодаря передаче шестерня – рейка точка старта пильной каретки зависит от ширины распиливаемой полосы, сокращая холостые ходы. Максимальная скорость рабочего хода до 90 м/мин, холостого хода до 120 м/мин. Вылет основной пилы зависит от толщины пакета и настраивается автоматически, обеспечивая наилучшие режимы резания. Быстрая замена основного с помощью шестигранного ключа. Мощность двигателя основной пилы 22 кВт, 3910 об/мин, посадочный диаметр Ø60 мм, максимальный диаметр Ø450 мм. Мощность двигателя подрезной пилы 2.2 кВт, 4150 об/мин, посадочный диаметр Ø45 мм, диаметр пилы Ø180 мм. *Пильные диски в комплект не входят |
 |
Аспирационные выходы Патрубки специальной конструкции эффективно удаляют опилки из зоны резания. Параметры патрубков: 3 х Ø150 мм, 1 х Ø100 мм. |
 |
Автоматическая смазка Автоматическая система смазки обеспечивает подачу масла во все основные узлы, требующие этого, что снижает возможные затраты на ремонт и обслуживание. |
 |
Панель управления Станок работает на базе операционной системой Windows с профессиональным программным обеспечением Nanxing для раскроя. |
 |
Программное обеспечение ПО станка позволяет создавать, редактировать собственные карты раскроя благодаря встроенному оптимизатору. Также, станок позволяет импортировать и редактировать файлы из сторонних оптимизаторов. В стандартную комплектацию входит возможность передачи данных через USB – носители или локальную сеть, а также слот для подключения принтера. Система диагностики позволяет быстро обнаружить ошибки и оперативно устранить их. |
 |
Шкаф управления Большинство электрических компонентов машины – это комплектующие от надежных производителей с мировым именем, обеспечивающие стабильную работу станка. |
Технические характеристики Nanxing NPL 440D
| Характеристика | Значение |
|---|---|
| ЦЕНА | 16 279 113 ₽ |
| ЦЕНА ПО АКЦИИ | 11 728 561 ₽ |
| Длина пропила, мм | 4400 |
| Макс. размер обрабатываемого материала, мм | 4200 x 2200 |
| Вылет основной пилы, мм | 120 |
| Подача, м/мин | 90 |
| Холостой ход, м/мин | 120 |
| Мощность серводвигателя подачи пильной каретки, кВт | 1,5 |
| Диаметр пилы, мм | 450 |
| Посадочный диаметр, мм | 60 |
| Скорость вращения, об/мин | 3910 |
| Мощность двигателя, кВт | 22 |
| Диаметр пилы, мм | 180 |
| Посадочный диаметр, мм | 45 |
| Скорость вращения, об/мин | 4150 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 12 |
| Тип загрузки | задняя |
| Общая мощность, кВт | 44 |
| Потребление воздуха, л/мин | 2250 |
| Длина рабочего стола, мм | 1 x 4400, 3 x 2200 |
| Боковой выравниватель | ролик |
| Макс. скорость толкателя, м/мин | 80 |
| Мощность серводвигателя подачи толкателя, кВт | 2 |
| Диаметр воздуховодов, мм | 3 x 150, 1 x 100 |
| Давление в пневмосистеме, МПа | 0,8 |
| Длина, мм | 10 100 |
| Ширина, мм | 9600 |
| Высота, мм | 2020 |
| Вес, кг | 13 080 |
