Раскроечный центр Filato NPL 380D
(голосов 0)
Артикул: 9505418npl_380d_filato Код товара: 107077
На складе: много
Форматно-раскроечный центр с ЧПУ Filato NPL 380D предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato NPL 380D
Форматно-раскроечный центр с ЧПУ Filato NPL 380D используется в условиях крупносерийного и массового производства для изготовления корпусной мебели.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Filato NPL 380D
 |
Раскрой одного листа |
 |
Раскрой пачкой до 5 листов |
 |
Вылет пилы |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato NPL 380D
 |
Станина Станина специальной конструкции, изготовлена из высококачественной стали. При изготовлении проходит все технологические циклы, которые обеспечивают необходимые прочность конструкции и точность раскроя. |
 |
Конвейерный способ сборки станков Сборка станков производится конвейерным способом высококвалифицированными специалистами. Отладку системы ЧПУ выполняют узкоспециализированные профессионалы высочайшего класса. Такая схема гарантирует постоянность качества изготовления. |
 |
Контроль качества Строгая система контроля качества, а также собственная лаборатория с высокоточным оборудованием. |
 |
Стальной стол высокой жесткости Стальная плита обработана с точностью до ± 0,3 мм. Обеспечивает идеальный раскрой на протяжении всего срока службы станка. |
 |

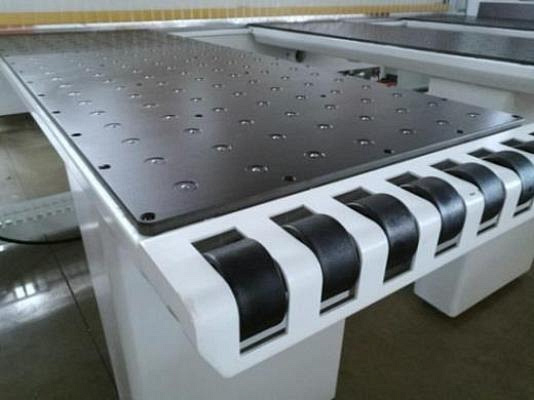

Загрузочные столы Передние столы оснащены системой воздушного поддува для облегчения перемещения массивных пакетов заготовок. Ролики на торцах стола упрощают загрузку и разгрузку материала без повреждения поверхности. Вентилятор нагнетания воздуха. Расход потока 5,2 м³/мин. |
 |
Загрузка Гидравлический задний загрузочный имеет грузоподъемность 5 т. Возможна загрузка материала сзади, справа или слева станка. Может быть доукомплектован приводным рольгангом. Возможна поштучная подача материала толщиной до 8 мм. |
 |

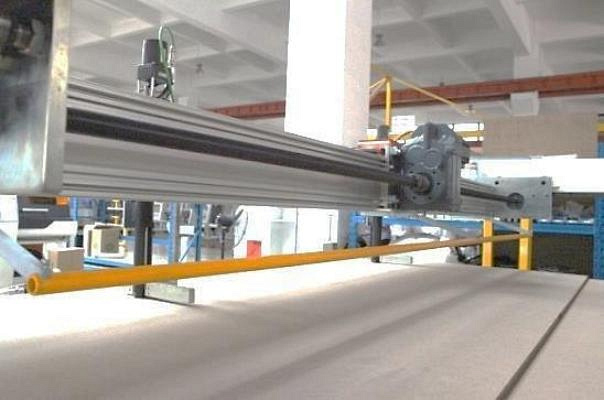

Боковой прижим Двойная система прижима обеспечивает надежное базирование материала относительно продольной линейки. |
 |
Прижимная балка Высота перемещения балки зависит от высоты обрабатываемого пакета. Такая схема позволяет сократить время на прижим и увеличивает производительность. Система синхронного движения предотвращает перекос прижимной балки и обеспечивает плотный зажим материала без сколов. |
 |

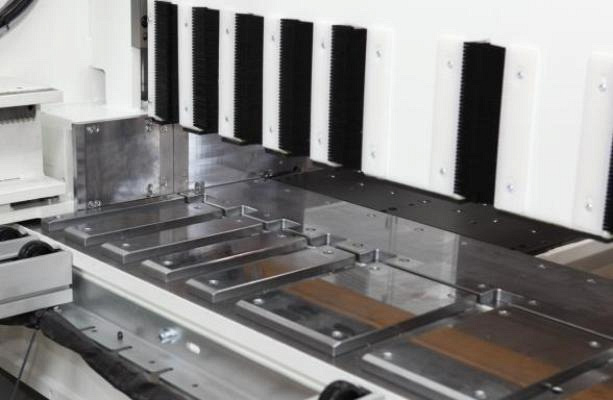

Защитная штора Сегментная защита обеспечивает безопасность и защищает оператора от пыли и опилок. |
 |
Двойной толкатель Программный толкатель оснащен системой двойных независимых захватов (в сумме 10 захватов). Применение этой системы позволяет увеличить производительность на вторых резах до 30%. |
 |

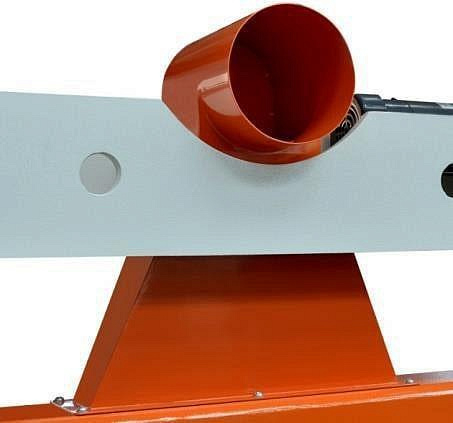

Аспирационные выходы Станок оснащен тремя аспирационными кожухами диаметрами Φ150 мм. |
 |
Система автоматической смазки Контролирует оптимальное смазывание всех необходимых поверхностей, снимая необходимость обслуживания оператором. |
 |
Система управления Станок оснащен возможностью подключения по локальной сети, а также USB-носителей. Профессиональный компьютер на Windows. |
 |

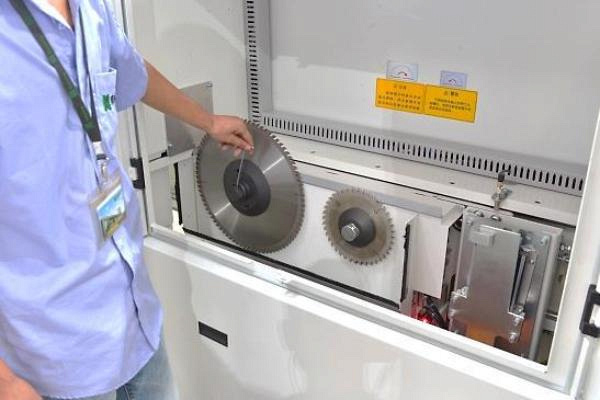

Пильная каретка Привод пильной каретки мощностью 2 кВт позволяет разгонять её при ходе до 90 м/мин, а при холостом ходе – до 120 м/мин. Вылет основной пилы контролируется системой ЧПУ и зависит от высоты распиливаемого пакета материала. Система быстрой смены основной пилы проста и удобна для оператора. |
 |
Оптимизатор раскроя NXPARETO Обеспечивает быстрое создание и редактирование карт раскроя, а также возможность выгрузки карт со сторонних мебельных конструкторов. |
 |
Помощь оператору Программное обеспечение позволяет отображать в режиме онлайн порядок загрузки, выгрузки и базирования материала во избежание человеческой ошибки. Дружелюбный интерфейс понятен и информативен для оператора. |
 |

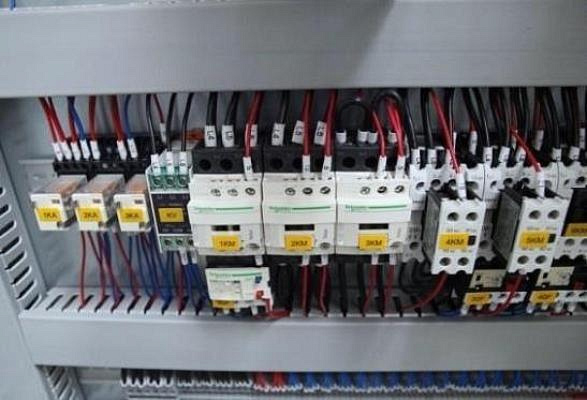

Электрокомпоненты Гарантируют стабильность работы станка. |
Технические характеристики Filato NPL 380D
| Характеристика | Значение |
|---|---|
| Длина пропила, мм | 3800 |
| Вылет основной пилы, мм | 120 |
| Подача, м/мин | 90 |
| Холостой ход, м/мин | 120 |
| Скорость вращения, об/мин | 3910 |
| Мощность двигателя, кВт | 18 |
| Скорость вращения, об/мин | 4150 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 10 |
| Тип загрузки | задняя |
| Общая мощность, кВт | 40 |
| Макс. скорость толкателя, м/мин | 80 |
| Скорость хода дополнительного толкателя, м/мин | 60 |
| Диаметр воздуховодов, мм | 150 |
| Длина, мм | 9800 |
| Ширина, мм | 9500 |
| Высота, мм | 2020 |
| Вес, кг | 11500 |
