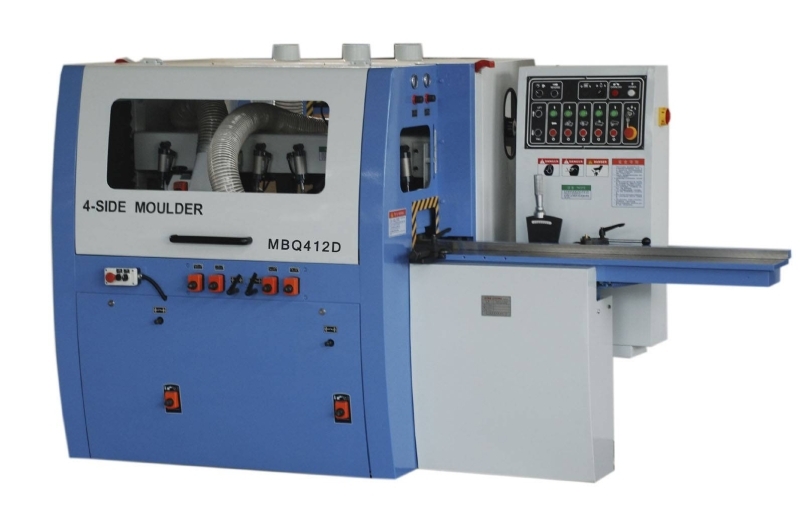

Четырехсторонний станок QCM QMB412D
Четырехсторонний станок QCM QMB412D
Компания 'Невастанкомаш' представляет вам новинку в мире промышленного оборудования – четырехсторонний станок QCM QMB412D. Этот уникальный станок обладает множеством преимуществ и отличается высоким качеством исполнения.
Особенности и преимущества станка QCM QMB412D:
- Высокая производительность и точность обработки деталей.
- Четыре рабочих стороны позволяют значительно увеличить производительность и сократить время обработки.
- Надежность и долговечность конструкции.
- Простота в эксплуатации и обслуживании.
- Идеально подходит для обработки различных материалов: дерева, пластика, металла и других.
- Широкий спектр применения в различных отраслях промышленности: мебельное производство, строительство, производство окон и дверей, изготовление упаковки и многое другое.
Четырехсторонний станок QCM QMB412D – это надежное и эффективное оборудование, которое поможет вам повысить производительность и качество вашей продукции. Приобретите этот станок прямо сейчас и убедитесь в его высоких технических характеристиках!
Четырехсторонний станок QCM QMB412D предназначен для сложной продольной обработки пиломатериала из древесины различной плотности с 4-х сторон с целью получения погонажных изделий экспортного качества (наличник, багет, погонаж со сложным профилем).
Технические характеристики QCM QMB412D
| Макс. ширина обработки, мм | 120 |
| Мин. ширина обработки, мм | 20 |
| Макс. толщина обработки, мм | 100 |
| Мин. толщина обработки, мм | 8 |
| Общее кол-во осевых ножей | 4 |
| Скорость вращения осевых ножей, об/мин | 6800 |
| Скорость подачи материала, м/мин. | 6-24 |
| Диаметр осевых ножей, мм | ?40 |
| ? первого нижнего ножа, мм | ?125 |
| ? выпрямляющего ножа, мм | ?152 |
| ? правого прямого ножа, мм | ?115-170 |
| ? левого прямого ножа, мм | ?115-165 |
| Мощность мотора первого нижнего ножа, кВт | 3 |
| Мощность мотора правого прямого ножа, кВт | 3 |
| Мощность мотора левого прямого ножа, кВт | 3 |
| Мощность мотора первого верхнего ножа, кВт | 4 |
| Мотор подачи материала, кВт | 2,2 |
| Поднятие (балансировка), кВт | 0,75 |
| Общая мощность, кВт | 16 |
| ? маховика, мм | ?140- ?35х50 |
| ? трубы отвода опилок, мм | ?120 |
| Габаритные размеры, мм | 3020?1460?1660 |
| Общий вес, кг | 2450 |
Особенности QCM QMB412D
|
|
Высокоточные динамически сбалансированные шпиндели прошедшие прецизионную обработку и контроль Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм. |
|
|
Цифровая система позиционирования шпинделей Настройка всех шпинделей легко производятся с передней панели четырехстороннего станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей. |
 |
Подающий стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. |
|
|
Настройка направляющей линейки Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки. |
|
|
Цельнолитая чугунная станина, прошедшая специальную термообработку Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок. |
|
|
Эргономичная контрольная панель управления Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком. |
|
|
Пневматическая система прижимных вальцов Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов. |
|
|
Дополнительная панель управления Необходима для быстрой и удобной работы в режиме перенастройке станка. |
|
|
Централизованная система смазки. Установлена отдельная система для подачи смазки рабочих поверхностей станка. |
|
|
Механизм подачи коротких заготовок Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки. |
|
|
Высокоточная, надежная система подачи заготовок Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности. |
|
|
Деликатная и надежная система подачи детали на выходе из станка На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы. |
|
|
Пневматическая система прижимных подающих роликов Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо. |
|
|
Редукторная система приводов спаренных роликов через карданные валы Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок. |
|
|
Бесступенчатая регулировка скорости подачи Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора(0-24 м/мин или инвертора (опция) с центральной панели управления.
|
Комплектация QMB412D
- Станок;
- инструкция.
