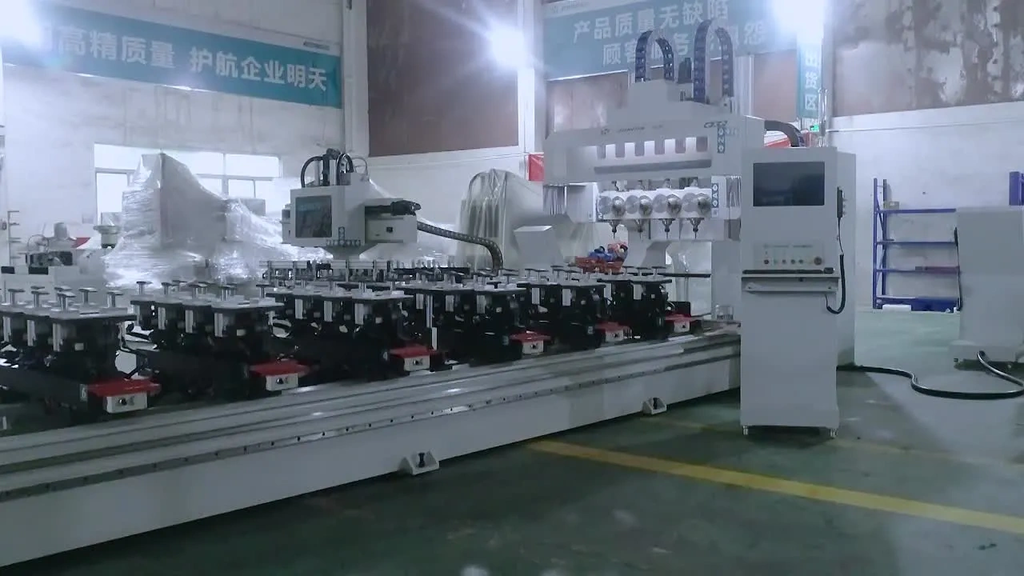

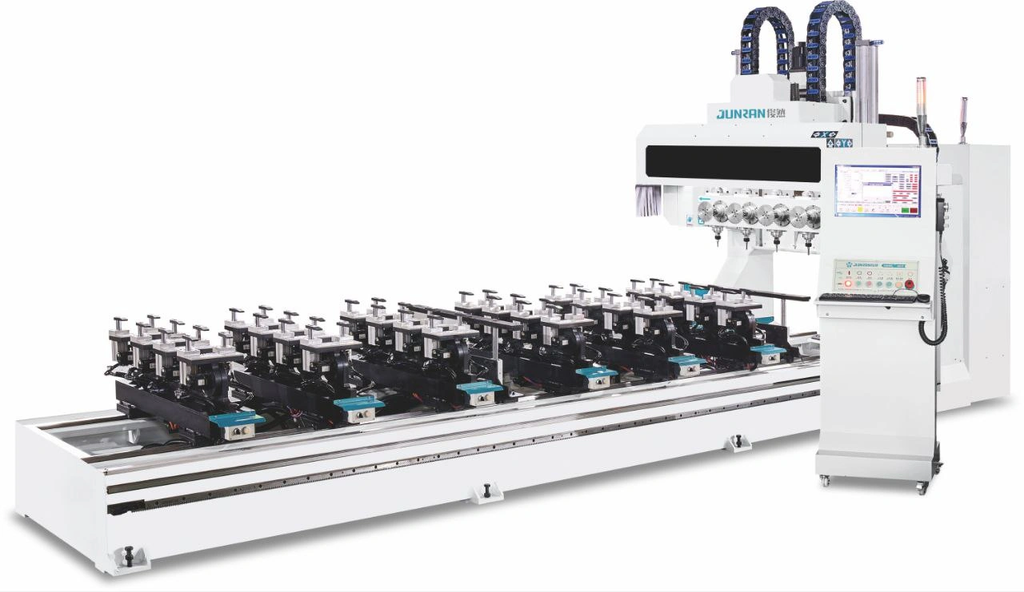

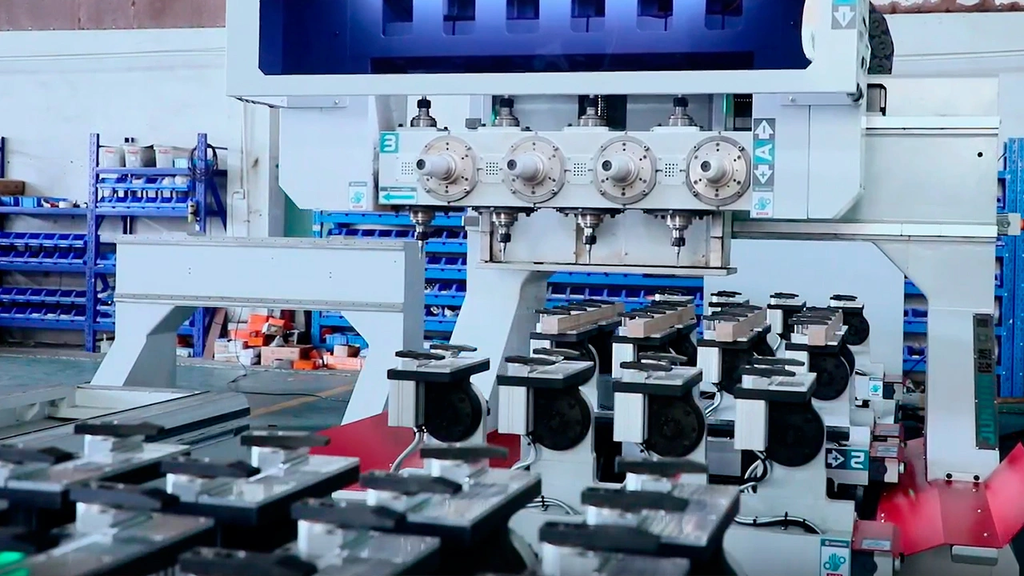

Пятиосевой обрабатывающий центр с ЧПУ JUNRAN JR-5013A
В основном используется для производства следующих изделий: детали сложной формы мебели из массива древесины (составные части стульев, столов и т.п.). В зоне работы заготовки обрабатываются с пяти сторон, в том числе, и с обоих торцов, также возможен их поворот на необходимый вам угол.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности JUNRAN JR-5013A
|

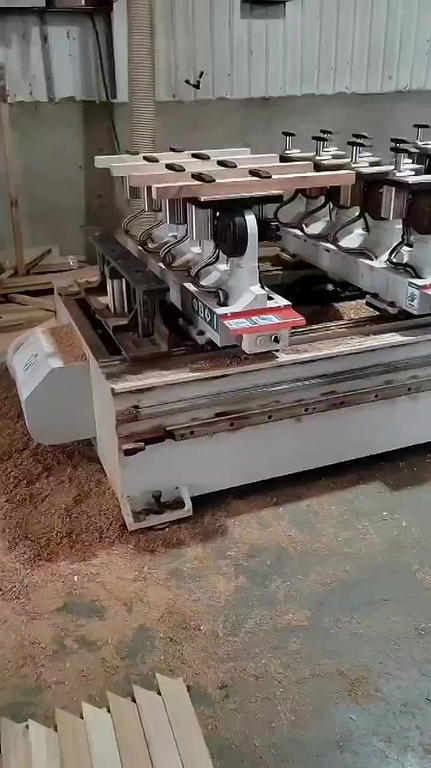

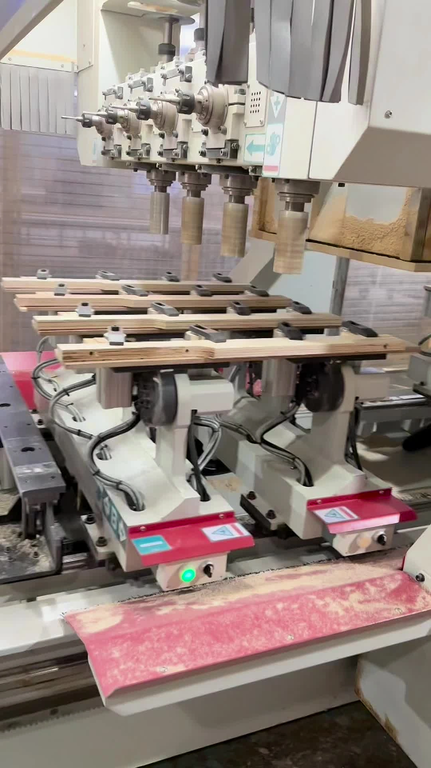

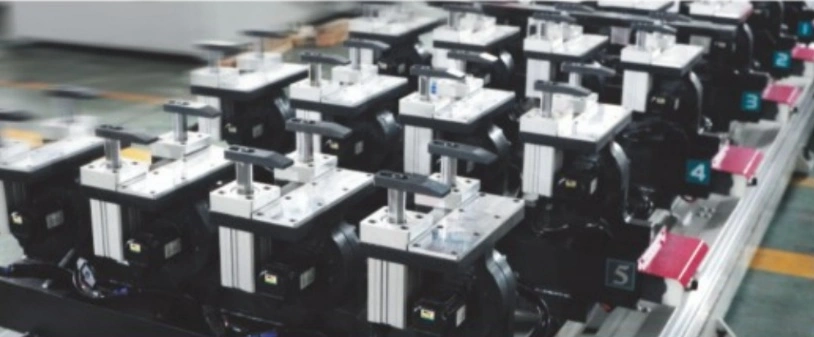

ПОВОРОТНЫЕ ПНЕВМОЗАХВАТЫ
Одновременно возможно обработать до 8 деталей, зафиксированных с помощью пневматических прижимов. Поворот осуществляется на угол ±90 градусов с возможностью выбора любого промежуточного положения. |
|

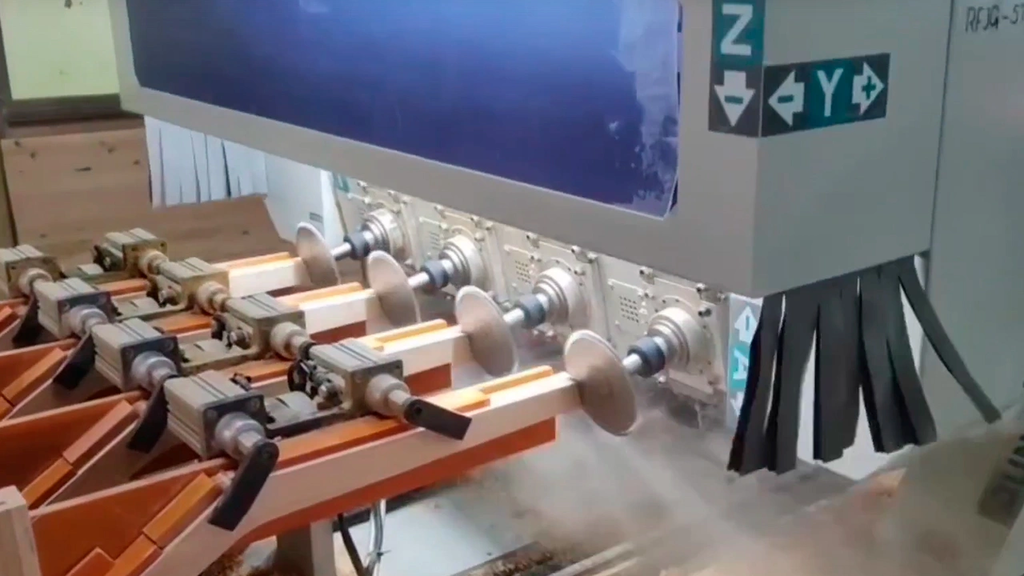

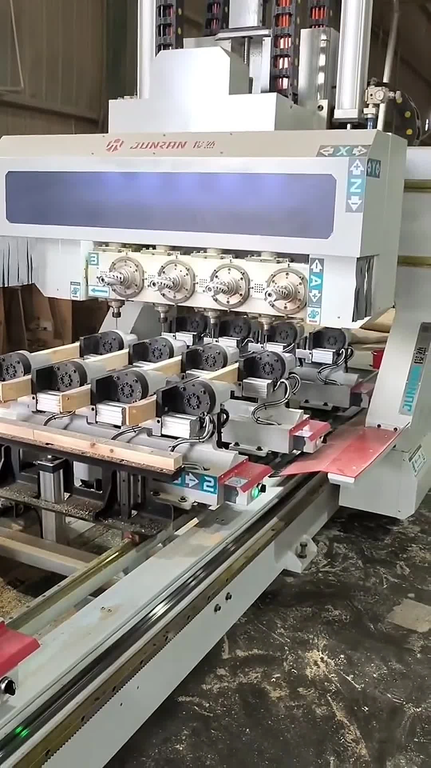

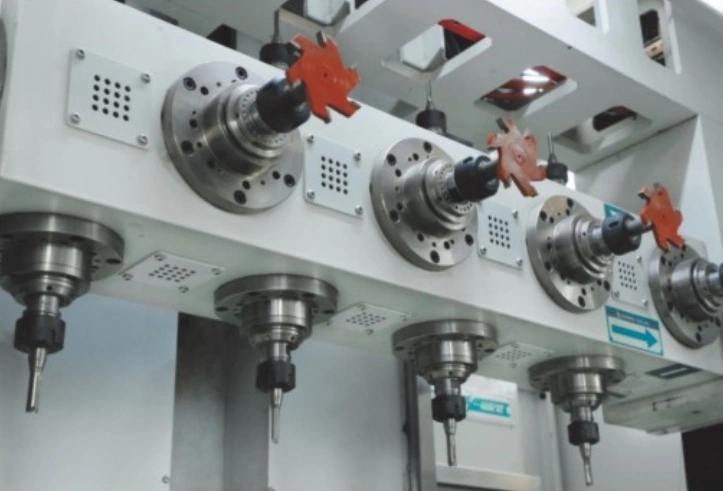

ТРАВЕРСА С ФРЕЗЕРНЫМИ УЗЛАМИ
На станке установлено 8 двусторонних шпинделей, что позволяет обрабатывать одну деталь четырьмя разными инструментами. |
|

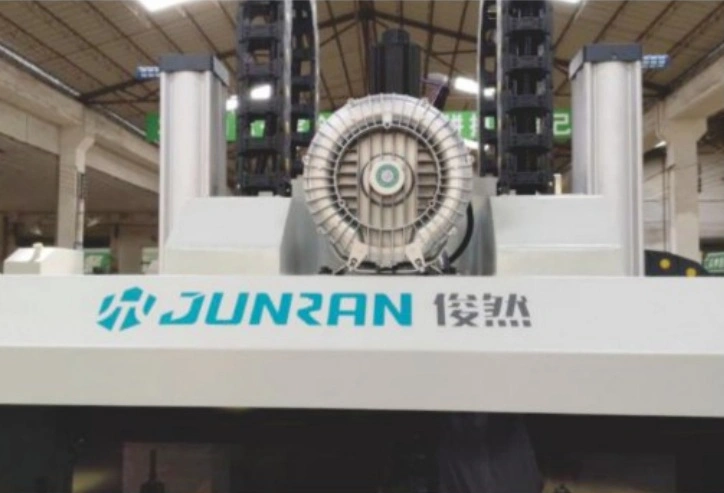

ОХЛАЖДЕНИЕ ФРЕЗЕРНЫХ УЗЛОВ
Охлаждение шпинделей осуществляется насосом высокого давления, рабочая температура всегда остаётся в норме. |
|

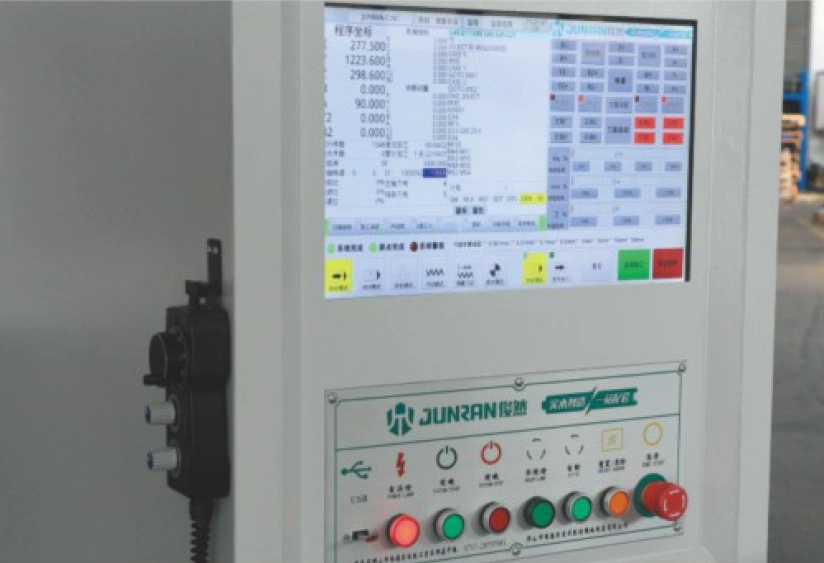

СТОЙКА УПРАВЛЕНИЯ
Предназначена для передачи программ обработки через USB (флэш-карта) и корректировки параметров обработки. Есть возможность удалённого доступа. |
|

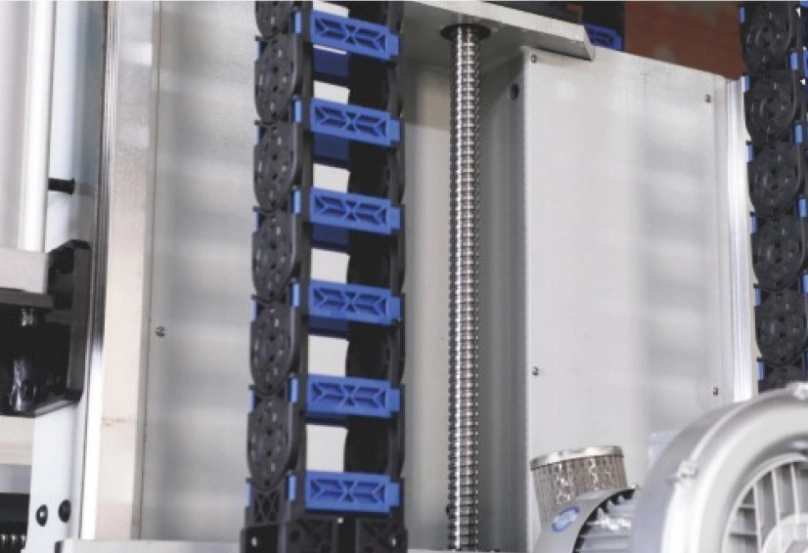

ШВП ПО ОСИ Z
Благодаря использованию ШВП достигается высокая точность обработки и долговечность работы станка без потери геометрии обработки. |
|

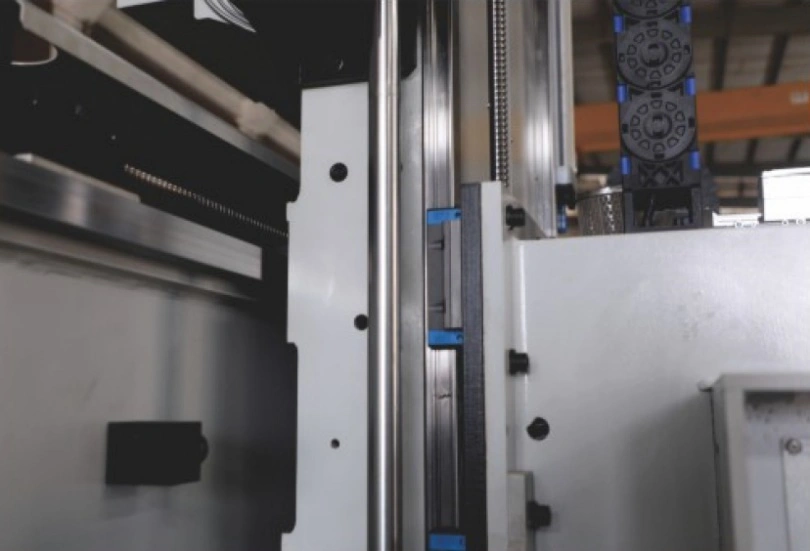

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Используются направляющие тяжелого класса, что даёт дополнительную устойчивость и жесткость при плавности перемещения узлов. |
|
СТАНИНА
Станина станка — это сварная конструкция из высокопрочной листовой стали с многочисленными ребрами жесткости внутри. |
|

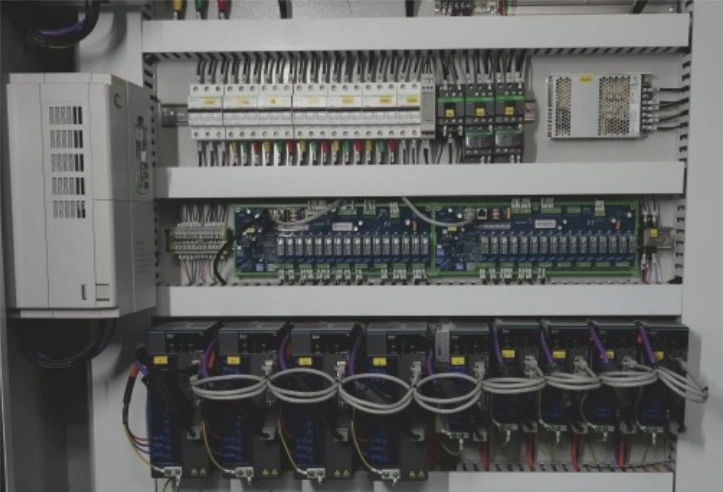

ЭЛЕКТРОШКАФ
Качественные электрокомпоненты именитых производителей (Schneider) гарантируют стабильную и бесперебойную работу станка. |
|

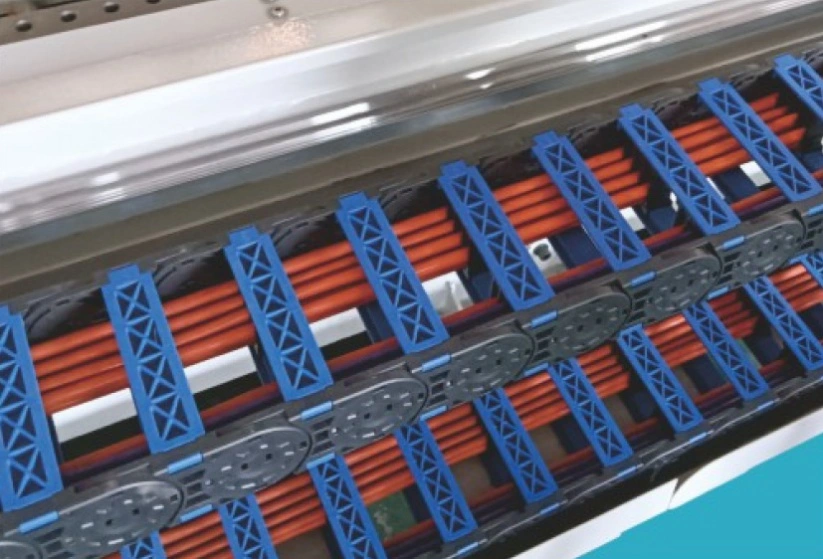

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ
Обеспечивают защиту кабелей от внешних повреждений – защищают от механических повреждений при падении габаритных обрезков. |
Технические характеристики станка JUNRAN JR-5013A
| Общие характеристики | |
| Максимальная длина обработки, мм | 2400 x 2 |
| Количество поворотных пневмозахватов для деталей, шт | 8 |
| Расстояние между пневмозахватами, мм | 260 |
| Зона обработки оси «X», мм | 300 |
| Зона обработки оси «Y», мм | 5000 |
| Зона обработки оси «Z», мм | 500 |
| Охлаждение шпинделей | Воздушное |
| Скорость движения по осям, м/мин | 50 |
| Мощность узлов | |
| Мощность (общая), кВт | 52 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 150 х 1 |
| Габаритные размеры | |
| Длина, мм | 7000 |
| Ширина, мм | 2200 |
| Высота, мм | 2600 |
| Вес, кг | 7000 |
