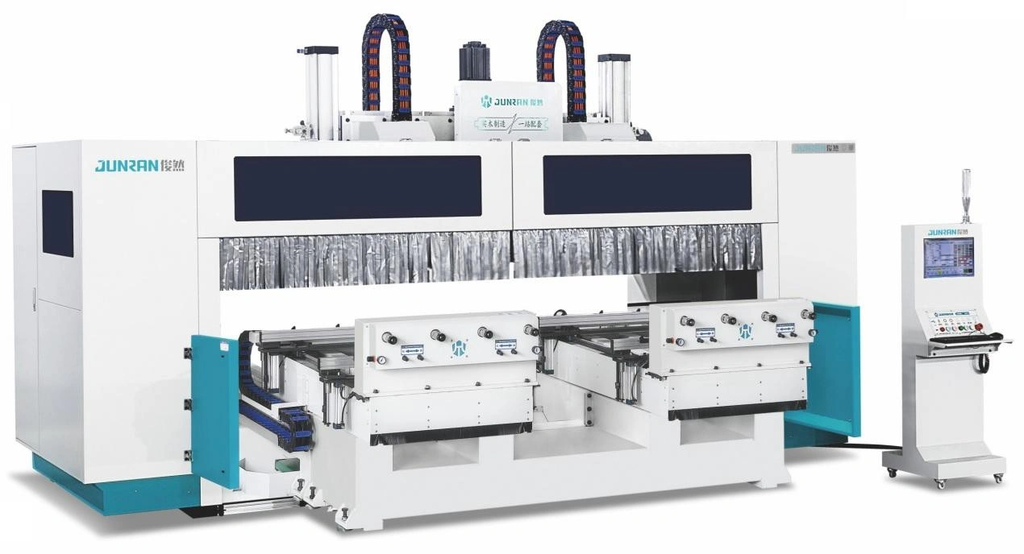

Пятиосевой обрабатывающий центр с ЧПУ JUNRAN JR-1218-4×4T+2
В основном используется для производства следующих изделий: детали сложной формы мебели из массива древесины – составные части стульев, столов и т.п.

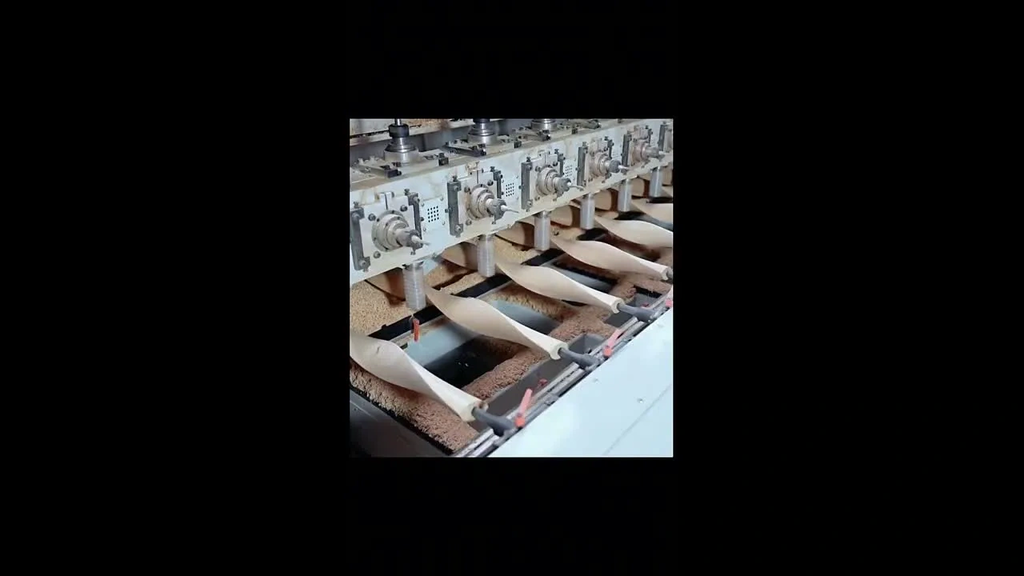

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности JUNRAN JR-1218-4×4T+2
|

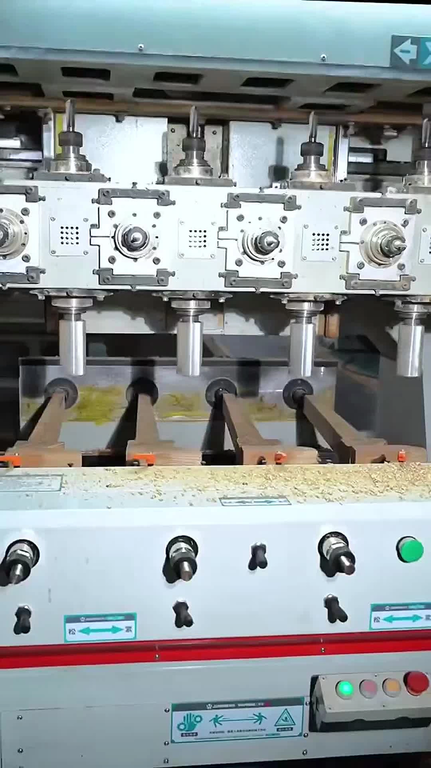

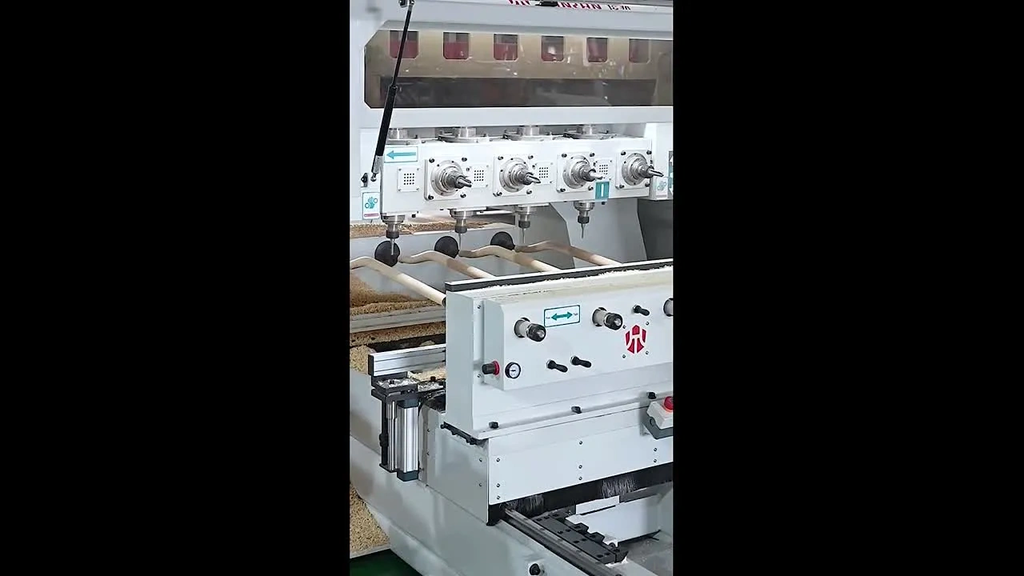

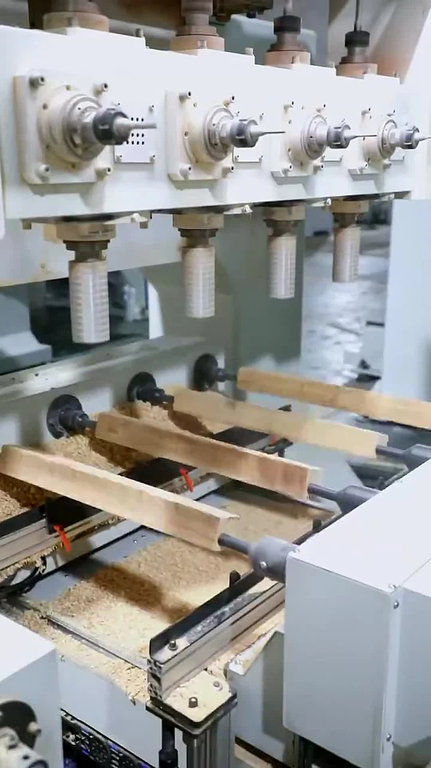

ТРАВЕРСА С ФРЕЗЕРНЫМИ УЗЛАМИ

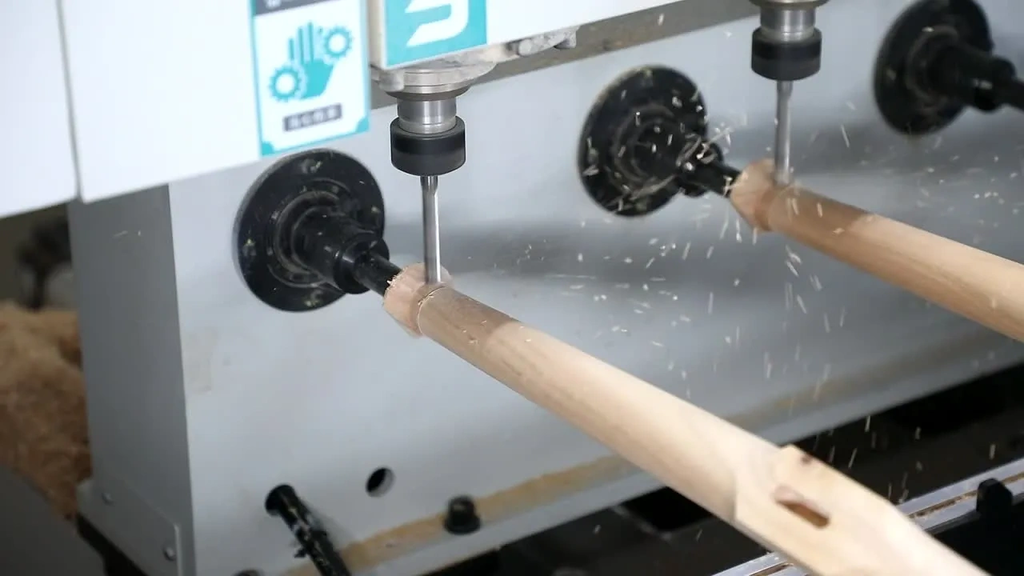

На станке установлено 8 двусторонних шпинделей, что позволяет обрабатывать одну деталь четырьмя разными инструментами |
|

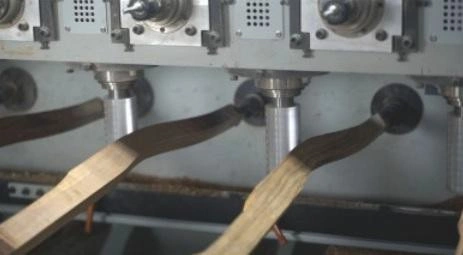

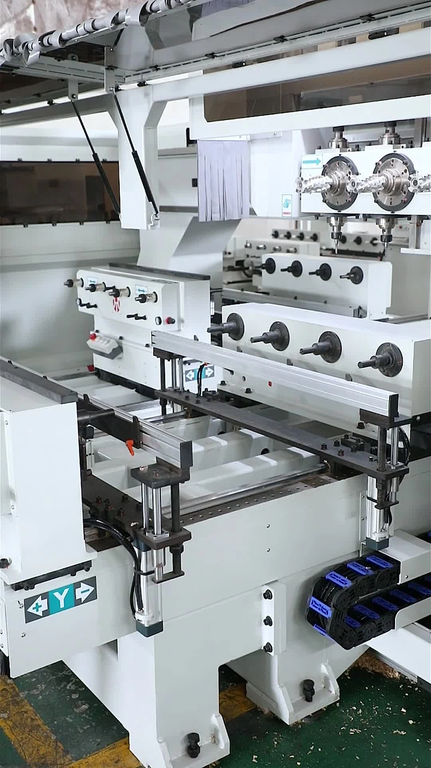

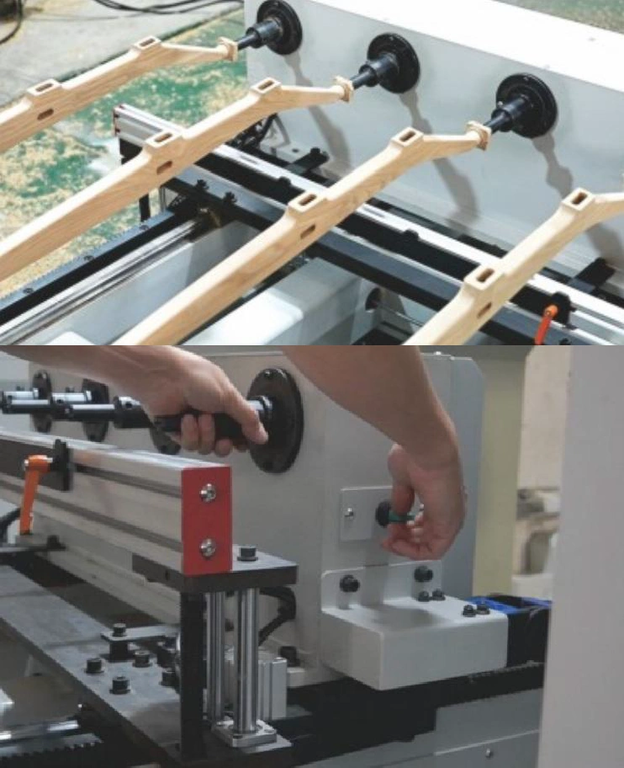

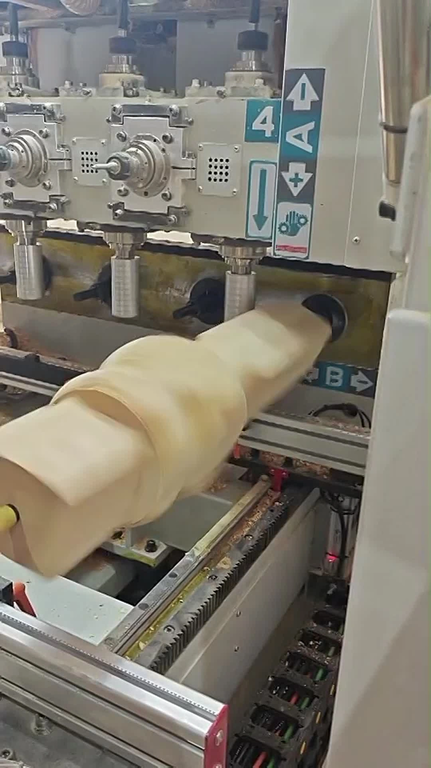

ОБРАБОТКА 360⁰ В ЦЕНТРАХ

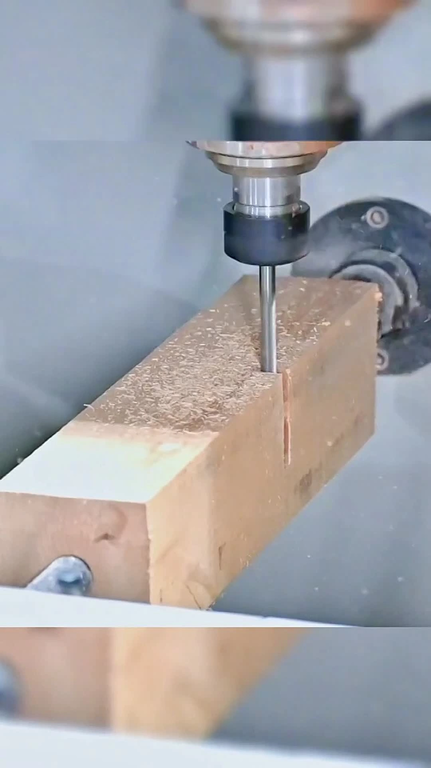

Одновременно возможно обработать до 4х деталей, зафиксированных с помощью пневматических прижимов. Фрезерование, гравирование, сверление (в том числе под углом при использовании 5осевой стратегии обработки). Для базировки деталей перед установкой используется удобный упор |
|

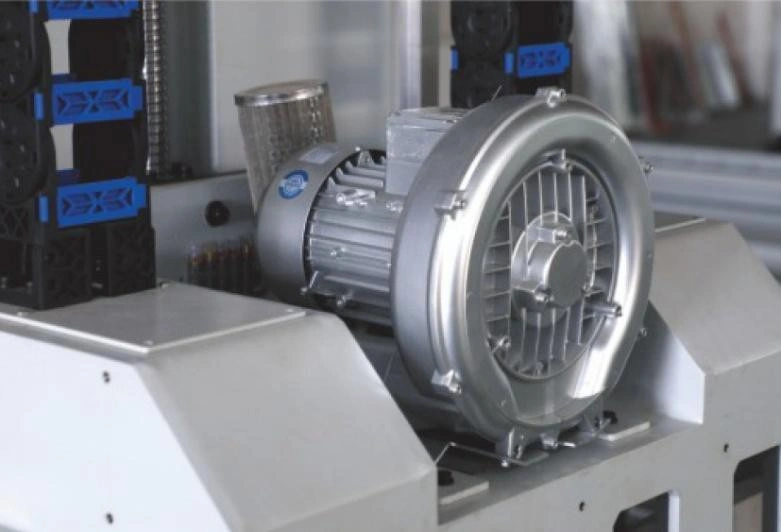

ОХЛАЖДЕНИЕ ФРЕЗЕРНЫХ УЗЛОВ
Охлаждение шпинделей осуществляется насосом высокого давления, рабочая температура всегда остаётся в норме |
|

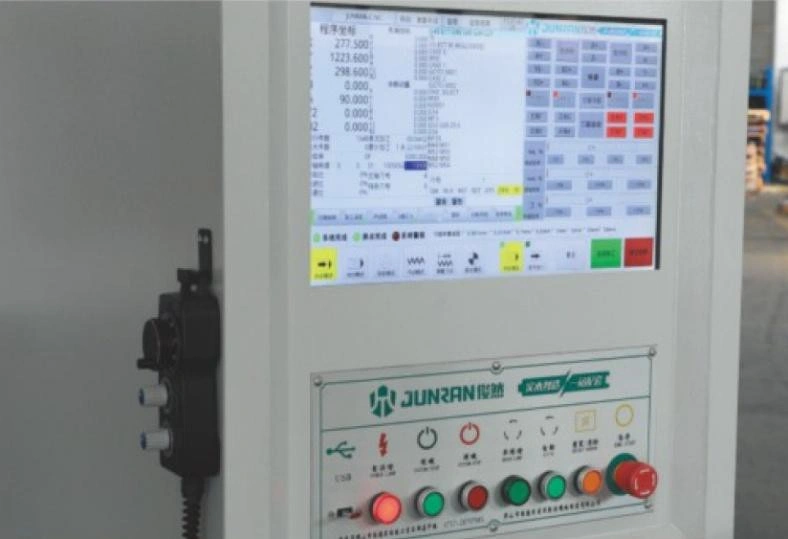

СТОЙКА УПРАВЛЕНИЯ
Предназначена для передачи программ обработки через USB (флэш-карта) и корректировки параметров обработки. Есть возможность удалённого доступа. |
|

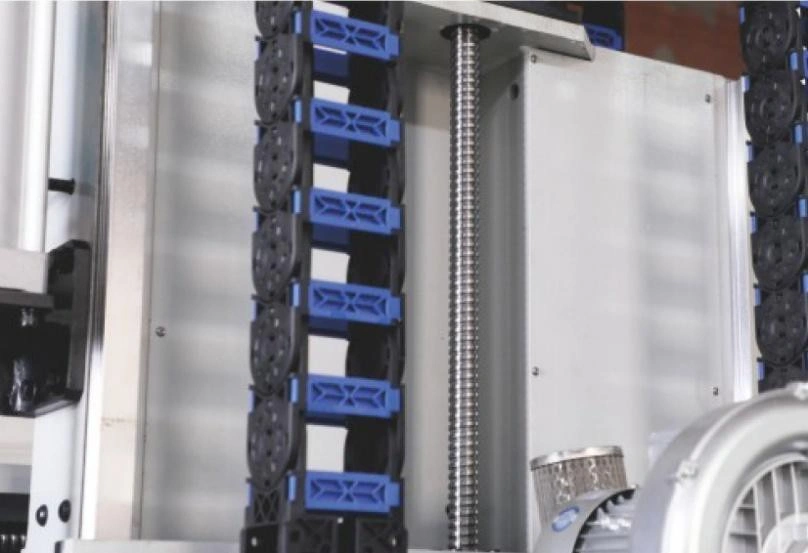

ШВП ПО ОСИ Z
Благодаря использованию ШВП достигается высокая точность обработки и долговечность работы станка без потери геометрии обработки. |
|

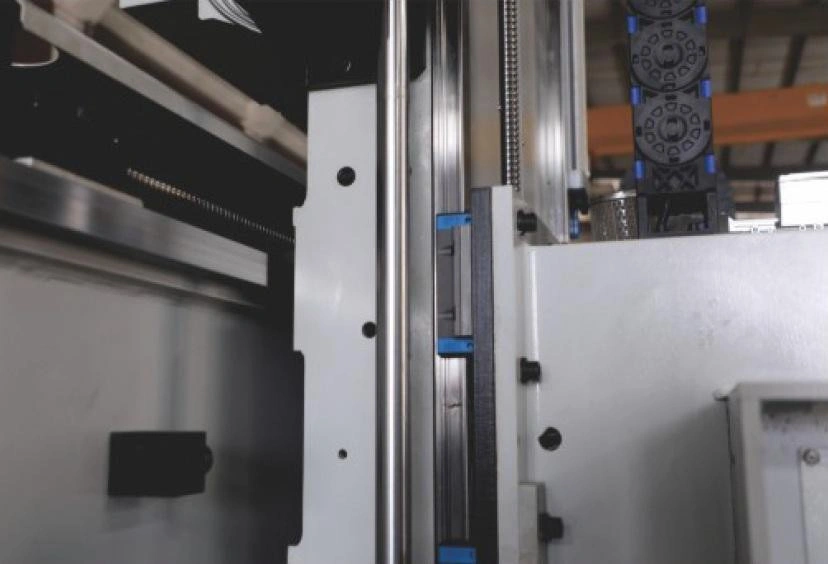

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Используются направляющие тяжелого класса, что даёт дополнительную устойчивость и жесткость при плавности перемещения узлов |
|
СТАНИНА
Станина станка — это сварная конструкция из высокопрочной листовой стали с многочисленными ребрами жесткости внутри |
|
ЭЛЕКТРОШКАФ
Качественные электрокомпоненты именитых производителей (Schneider) гарантируют стабильную и бесперебойную работу станка |
|
ШНЕК ДЛЯ УДАЛЕНИЯ ОПИЛОК
Для устранения опилок из зоны обработки в нижней части станины станка предусмотрен шнек с выводами для аспирации |
|
ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ
Обеспечивают защиту кабелей от внешних повреждений – защищают от механических повреждений при падении габаритных обрезков |
Технические характеристики станка JUNRAN JR-1218-4×4T+2
| Общие характеристики | |
| Диаметр патрубков под аспирацию, мм | 150 |
| Зона обработки оси «X», мм | 1500 |
| Зона обработки оси «Y», мм | 1200 |
| Зона обработки оси «Z», мм | 500 |
| Количество одновременно обрабатываемых деталей, шт. | 4 |
| Количество двухсторонних шпинделей, шт | 8 |
| Охлаждение шпинделей | Воздушное |
| Расстояние между фрезерными узлами, мм | 260 |
| Скорость движения по осям, м/мин | 50 |
| Мощность узлов | |
| Мощность (общая), кВт | 46 |
| Габаритные размеры | |
| Длина, мм | 4700 |
| Ширина, мм | 3200 |
| Высота, мм | 3200 |
| Вес, кг | 7500 |
