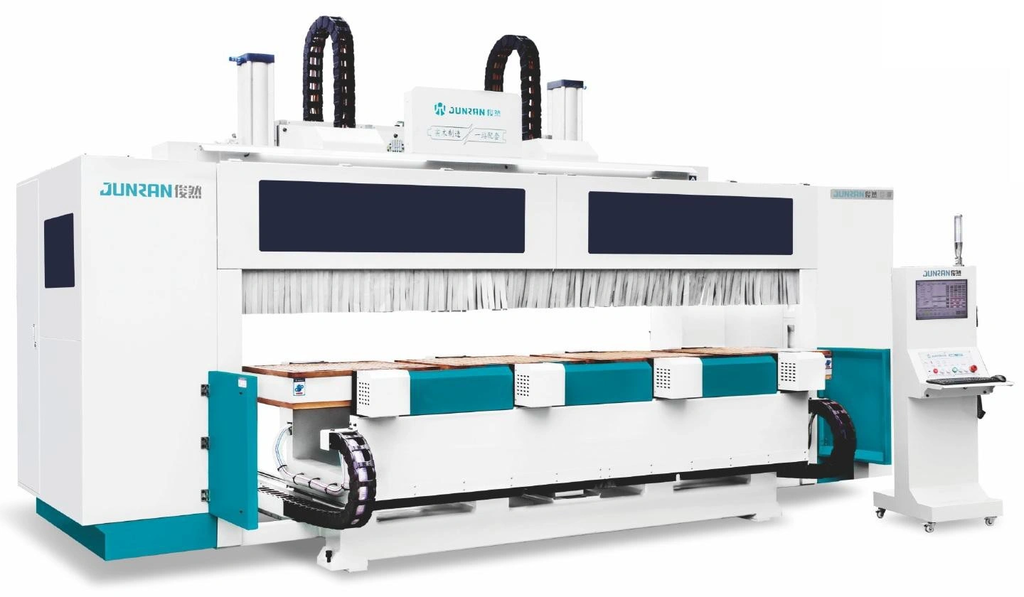

Пятиосевой обрабатывающий центр с 4 поворотными вакуумными столами JUNRAN JR-8080-4×4T

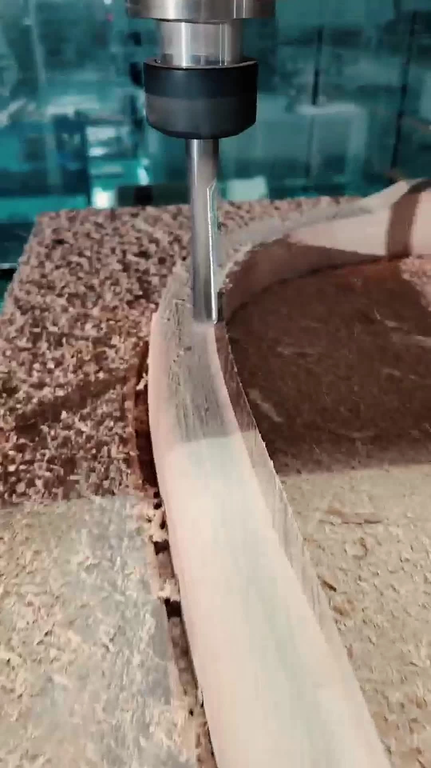

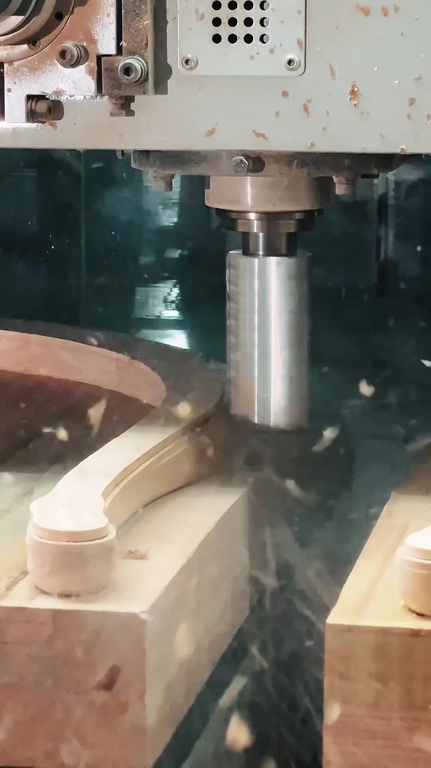

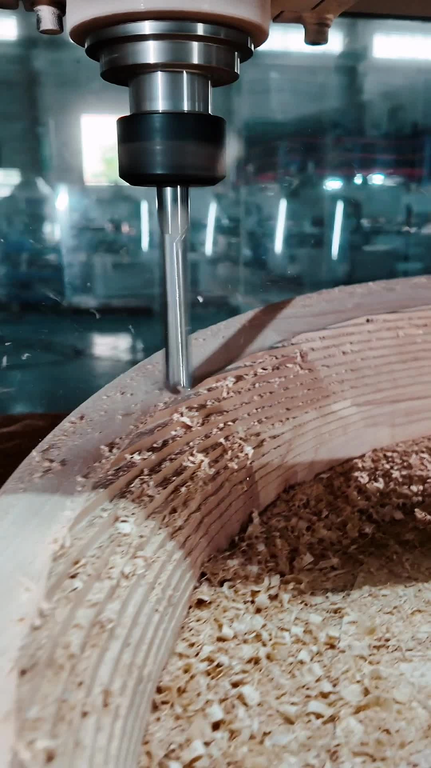

В основном используется для производства следующих изделий: детали сложной формы мебели из массива древесины (составные части стульев, столов и т.п.); комплексная обработка гнутоклееных изделий; других изделий сложной геометрической формы, где необходима пятиосевая обработка.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности JUNRAN JR-8080-4×4T
|

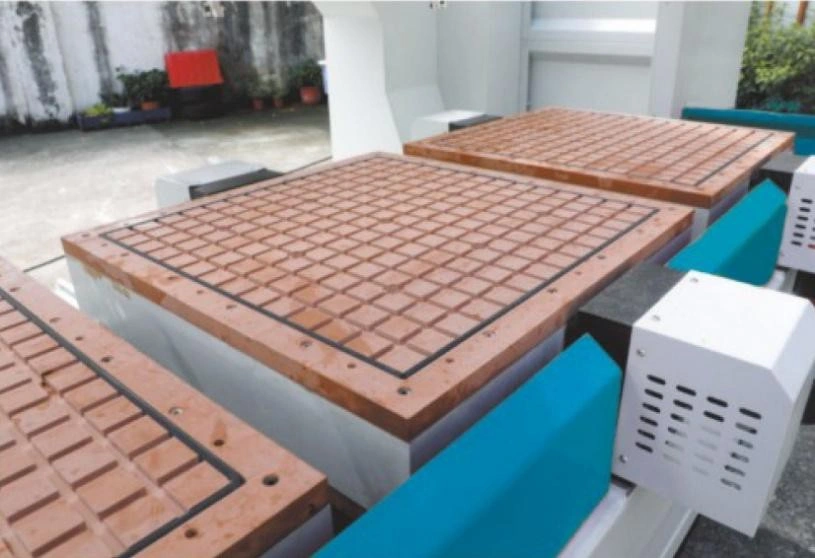

ДВУСТОРОННИЕ ВАКУУМНЫЕ СТОЛЫ
Благодаря использованию четырёх поворотных двусторонних вакуумных столов увеличивается производительность. Например, на одной стороне можно обрабатывать верхнюю сторону спинки стула, а на другой нижнюю |
|

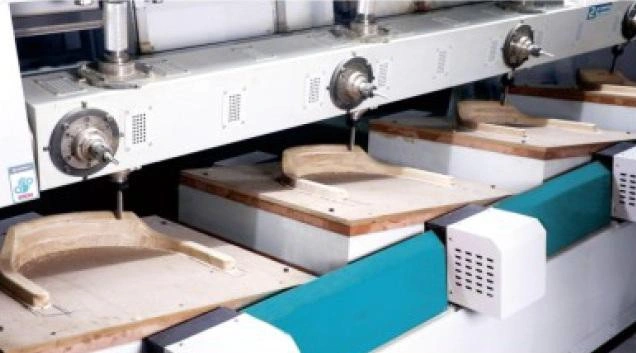

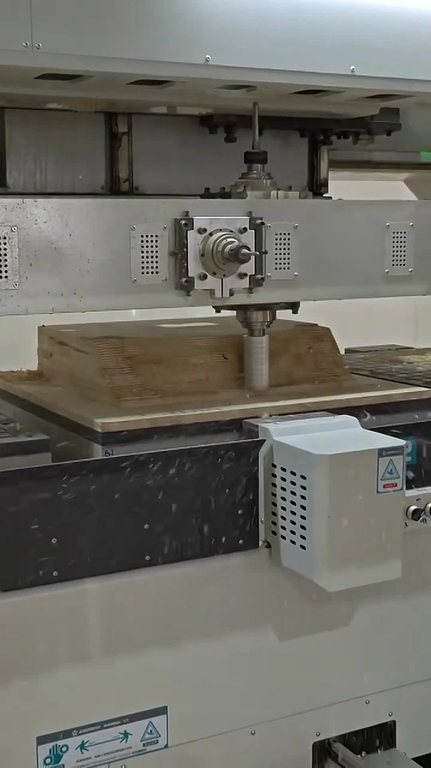

ТРАВЕРСА С ФРЕЗЕРНЫМИ УЗЛАМИ
На станке установлено 8 двусторонних шпинделей, что позволяет обрабатывать одну деталь четырьмя разными инструментами |
|
ОХЛАЖДЕНИЕ ФРЕЗЕРНЫХ УЗЛОВ
Охлаждение шпинделей осуществляется насосом высокого давления, рабочая температура всегда остаётся в норме |
|

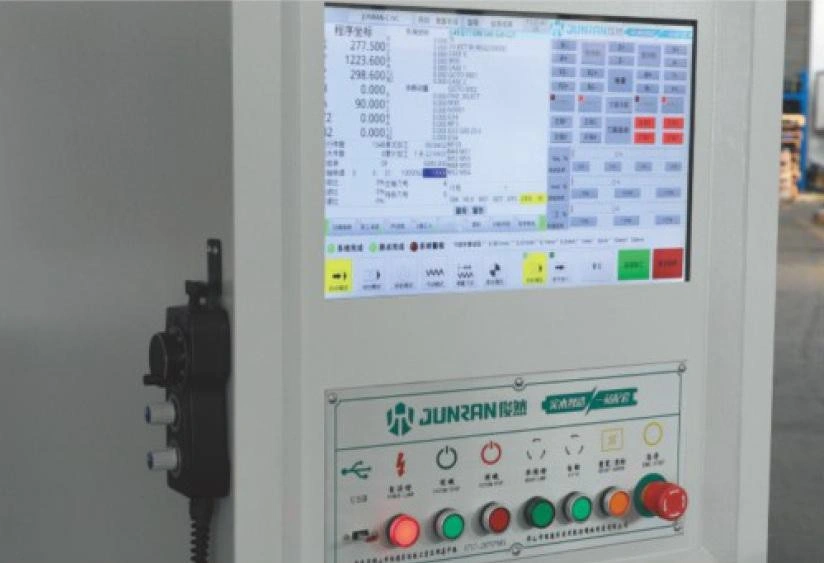

СТОЙКА УПРАВЛЕНИЯ
Предназначена для передачи программ обработки через USB (флэш-карта) и корректировки параметров обработки. Есть возможность удалённого доступа. |
|

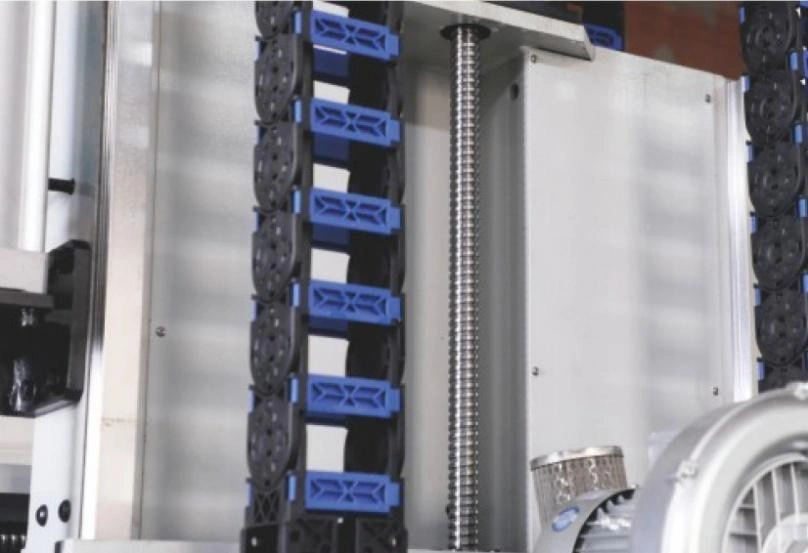

ШВП ПО ОСИ Z
Благодаря использованию ШВП достигается высокая точность обработки и долговечность работы станка без потери геометрии обработки. |
|

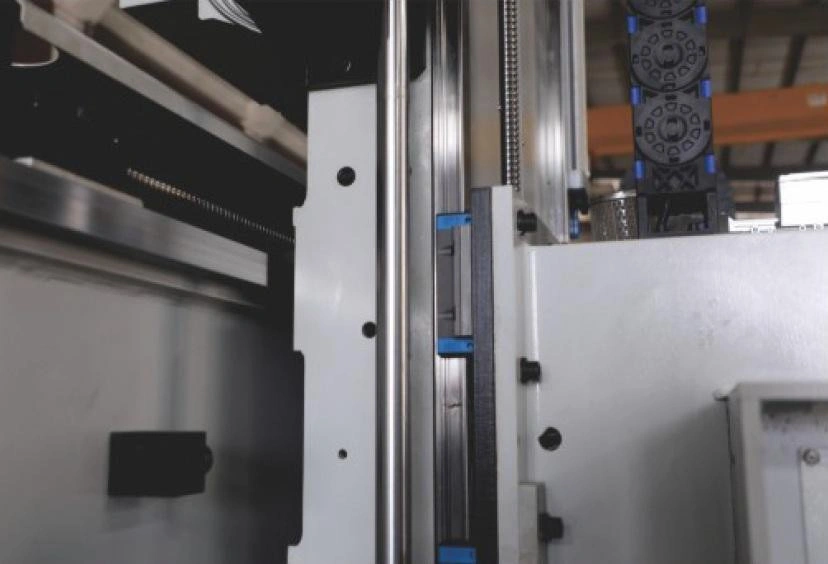

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Используются направляющие тяжелого класса, что даёт дополнительную устойчивость и жесткость при плавности перемещения узлов. |
|
СТАНИНА
Станина станка — это сварная конструкция из высокопрочной листовой стали с многочисленными ребрами жесткости внутри. |
|
ЭЛЕКТРОШКАФ
Качественные электрокомпоненты именитых производителей (Schneider) гарантируют стабильную и бесперебойную работу станка. |
|
ШНЕК ДЛЯ УДАЛЕНИЯ ОПИЛОК
Для устранения опилок из зоны обработки в нижней части станины станка предусмотрен шнек с выводами для аспирации |
|
ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ
Обеспечивают защиту кабелей от внешних повреждений – защищают от механических повреждений при падении габаритных обрезков. |
Технические характеристики станка JUNRAN JR-8080-4×4T
| Общие характеристики | |
| Зона обработки оси «X», мм | 900 |
| Зона обработки оси «Y», мм | 1000 |
| Зона обработки оси «Z», мм | 500 |
| Количество двусторонних вакуумных столов, шт. | 4 |
| Количество двусторонних шпинделей, шт. | 8 |
| Охлаждение шпинделей | Воздушное |
| Расстояние между фрезерными узлами, мм | 850 |
| Скорость движения по осям, м/мин | 30 |
| 1 зона обработки (обработка деталей с 5 сторон) | |
| Количество поворотных пневмозахватов для деталей, шт. | 8 |
| Максимальная длина обработки (1 зона), мм | 4000 |
| Расстояние между пневмозахватами (1 зона), мм | 260 |
| 2 зона обработки (обработка деталей 360⁰ в центрах) | |
| Максимальная длина обработки (2 зона), мм | 1200 |
| Расстояние между центрами (2 зона), мм | 260 |
| Мощность узлов | |
| Мощность (общая), кВт | 55 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 150 х 4 |
| Габаритные размеры | |
| Длина, мм | 5300 |
| Ширина, мм | 2600 |
| Высота, мм | 3200 |
| Вес, кг | 8000 |
