Пуансон для листогибочного пресса Rolleri TOP.175-60-R5
Пуансон для листогибочного пресса Rolleri TOP.175-60-R5
Приветствуем вас на странице товара - пуансон для листогибочного пресса Rolleri TOP.175-60-R5 от компании 'Невастанкомаш'!
Преимущества:
- Высокое качество материалов и изготовления
- Превосходная точность и надежность
- Легкая установка и замена
- Долгий срок службы
Особенности:
- Модель: TOP.175-60-R5
- Диаметр: 175 мм
- Длина: 60 мм
Назначение:
Пуансон Rolleri TOP.175-60-R5 предназначен для использования в листогибочных прессах для обработки различных материалов.
Сферы применения:
- Металлообработка
- Автомобильная промышленность
- Строительство
- Производство мебели
Не упустите возможность улучшить производственные процессы с помощью пуансона для листогибочного пресса Rolleri TOP.175-60-R5 от 'Невастанкомаш'! Закажите прямо сейчас!
Пуансон для листогибочного пресса Rolleri TOP.175-60-R5 предназначен преимущественно для гибки деталей из средних и больших толщин листового металла. Пуансон прямого типа. Изготовлен из высококачественной легированной стали 42Cr (900 - 1150 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности пуансона шлифованы.
Область применения:
Данным пуансоном возможна гибка листового металла на угол от 60° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, углом матрицы, а также углом пружинения конкретного материала, который подвергается гибке. Пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, пуансон с маленькой величиной радиуса при вершине предназначен для гибки маленьких толщин листового металла.
Пуансон является гибочным инструментом. Устанавливается на листогибочный пресс и предназначен для гибки листового металла под заданным углом. Пуансон применяется в паре с матрицей. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.
Консструктивные особенности:
Для установки (стыковки) на листогибочном прессе нескольких пуансонов и чёткого выставления их на одном уровне крайне желательно использование переходников. Пуансоны закрепляются на траверсе листогиба, выставляются по линии гиба, а их вылет корректируется с помощью перемещения клиньев переходников. После этой корректировки пуансоны закрепляются многочисленными зажимными винтами вдоль боковых сторон.
Для быстрой установки и снятия пуансонов и матриц с листогибочного пресса используются специальные системы быстросменных креплений.
Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

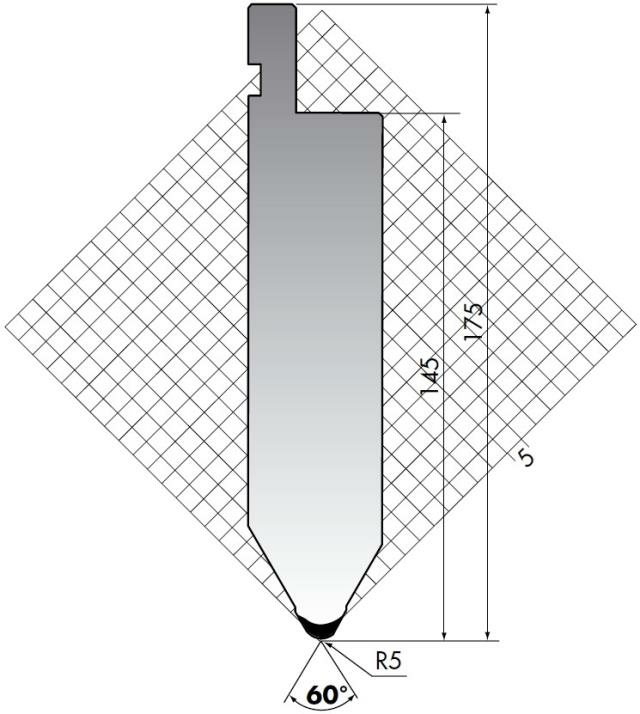

Технические характеристики пуансона для листогибочного пресса Rolleri TOP.175-60-R5
| МОДЕЛЬ | ДЛИНА ПУАНСОНА, ММ | H, ММ | A, ММ | R, ММ | МАКСИМАЛЬНОЕ УСИЛИЕ, Т/М | МАССА, КГ |
| TOP.175-60-R5 | 525 | 145 | 175 | 5 | 160 | 22 |
| TOP.175-60-R5/R/T | 520: 260+260 | 145 | 175 | 5 | 160 | 22 |
| TOP.175-60-R5/FA | 495: 25+30+35+40+45+50+100+170 | 145 | 175 | 5 | 160 | 20,7 |
| TOP.175-60-R5/FA/R | 495: 25+30+35+40+45+50+100+170 | 145 | 175 | 5 | 160 | 20,7 |
| TOP.175-60-R5/FB | 500: 100+300+100 | 145 | 175 | 5 | 160 | 20,9 |
| TOP.175-60-R5/FB/R | 500: 100+300+100 | 145 | 175 | 5 | 160 | 20,9 |
