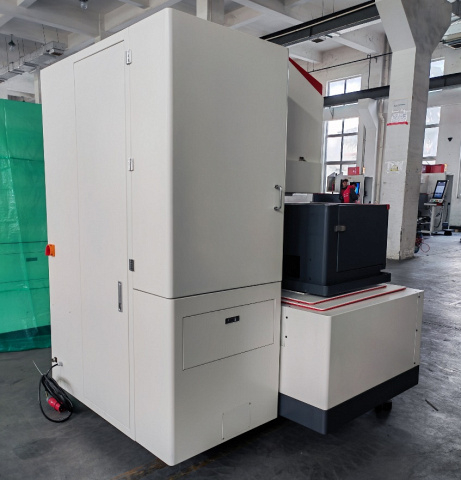

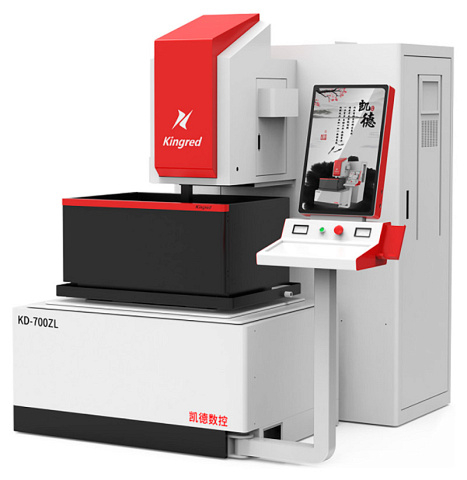

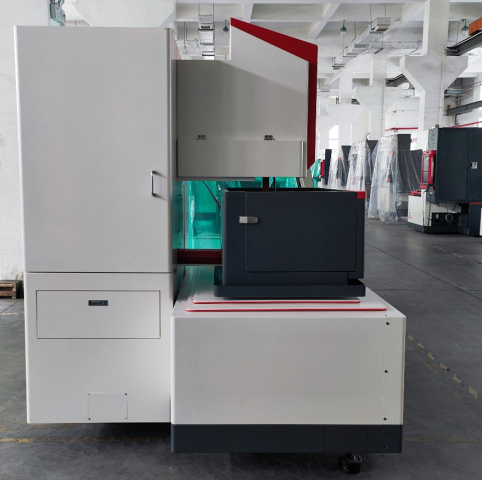

Проволочно-вырезной электроэрозионный станок Kingred KD700ZL

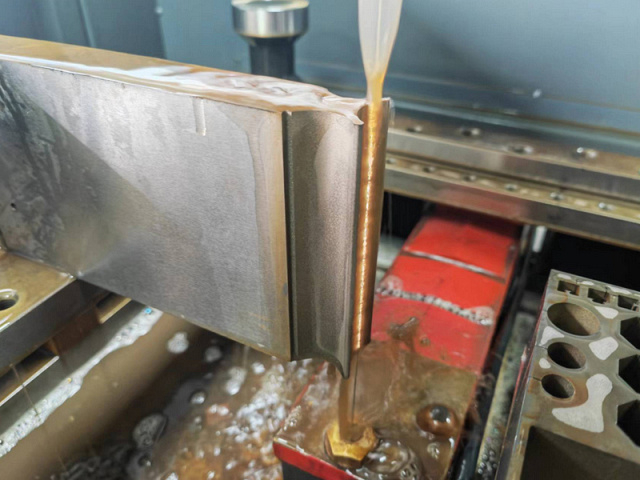

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке.
Область применения Kingred KD700ZL
Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества
Схемы обработки Kingred KD700ZL
Конструктивные особенности Kingred KD700ZL
 |

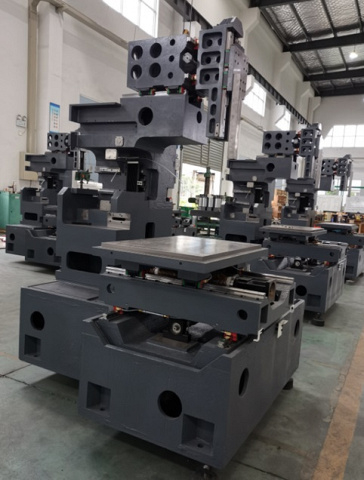

Термически сбалансированная станина увеличенной жесткости |
 |

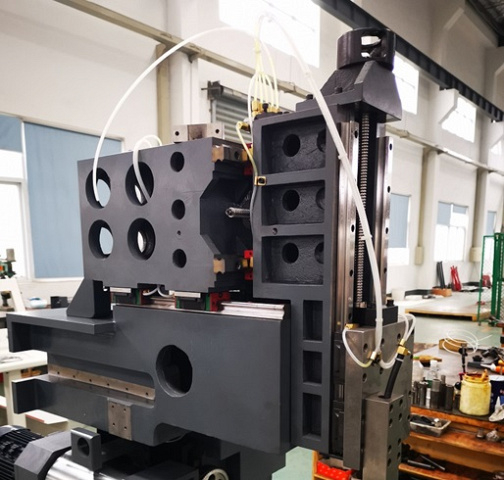

Узел обработки под углом |
 |

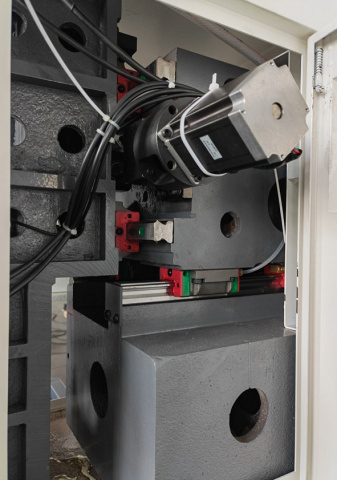

Система приводов На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность. |
 |

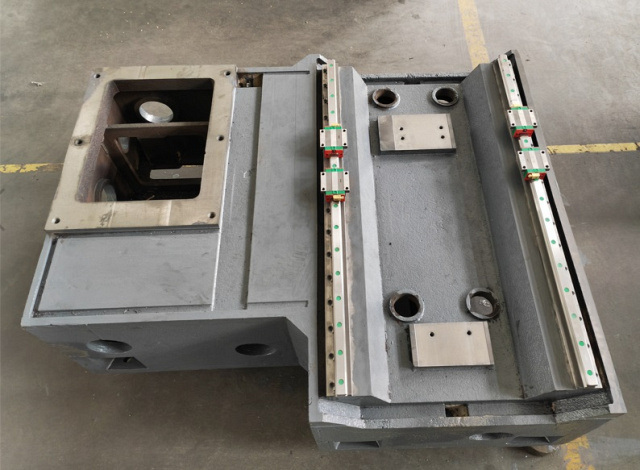

T-образная конструкция основания станины Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола |
 |

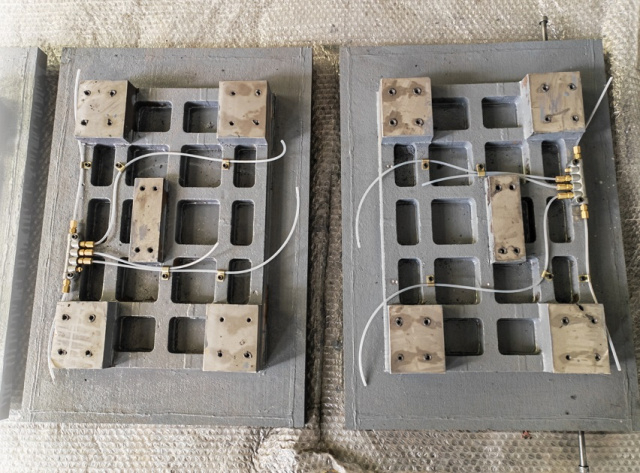

Литой рабочий стол с ребрами жесткости |
 |

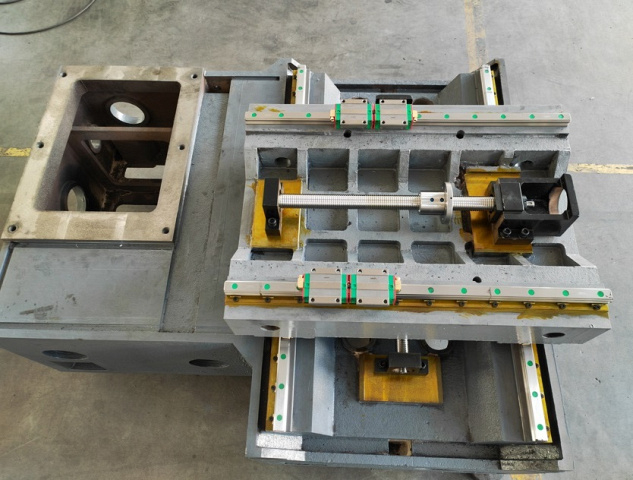

Жесткие салазки осей X и Y с внутренним оребрением |
 |
Прочная конструкция станины и рабочего стола |
 |

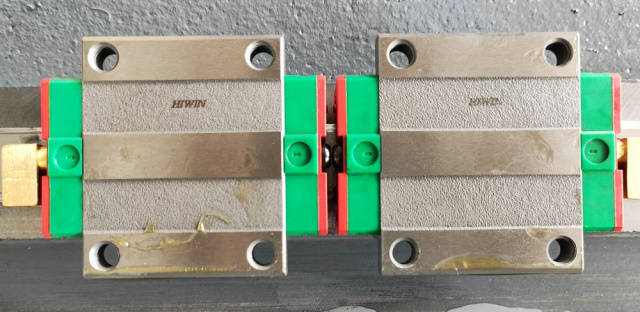

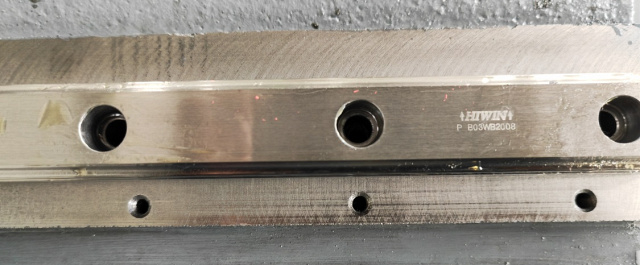

Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z |
 |
Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z |
 |
Сенсорный экран PLC системы управления движения проволочного барабана |
| Функции позиционирования | |

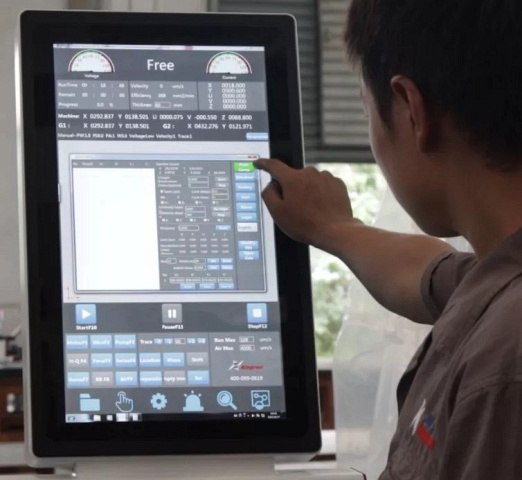

| Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. |
|
| Функции системы ЧПУ |
Комплектация Kingred KD700ZL
Стандартная
 |
ЧПУ с с сенсорным дисплеем на базе Windows XP Удобное управление с интуитивным интерфейсом. |
 |
Бак для воды - 1 шт. Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка. |
 |
Сервомоторы по осям X / Y Yaskawa (Япония) (для серии A) - 2 шт. Обеспечивают высокую точность перемещений рабочего стола. |
 |
CAD / CAM система Autocut - 1 компл. Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
Дополнительная
 |
|
 |
Дополнительные фильтры Для продления срока службы СОЖ. |
 |
Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки. |
 |
Комплект прижимов Для фиксации заготовки на рабочем столе. |
Технические характеристики Kingred KD700ZL
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 295 |
| Размеры рабочего стола, мм | 710 x 950 |
| Общая мощность, кВт | 2.4 |
| Макс. вес заготовки, кг | 700 |
| Перемещение по оси X, мм | 550 |
| Перемещение по оси Y, мм | 700 |
| Макс. размеры заготовки, мм | 710 x 950 x 280 |
| Диаметр проволоки, мм | Ø 0,12 - 0,25 |
| Скорость перемотки проволоки, м/с | 10,4 |
| Угол наклона, проволоки, мм | ± 10° / 80 |
| Разрешение импульсов, мм/импульс | 0,001 |
| Точность обработки, мм | ± 0,006 |
| Наилучшая шероховатость поверхности, мкм | 0,8 |
| Макс. рабочий ток, А | 7 |
| Макс. производительность, мм²/мин | 260 |
| Точность конусной обработки, мм | ± 0,015 |
| Габаритные размеры бака СОЖ, мм | 1045 x 600 x 747 |
| Длина, мм | 2539 |
| Ширина, мм | 2188 |
| Высота, мм | 2108 |
| Вес, кг | 4000 |
